Toyota Lexus LX Series
2021-12 → present · chassis FJA310,VJA310,VJH310 · catalogue 792270 · Europe
Supported model
Data version 2024-11
Battery & Battery Cable
57 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|

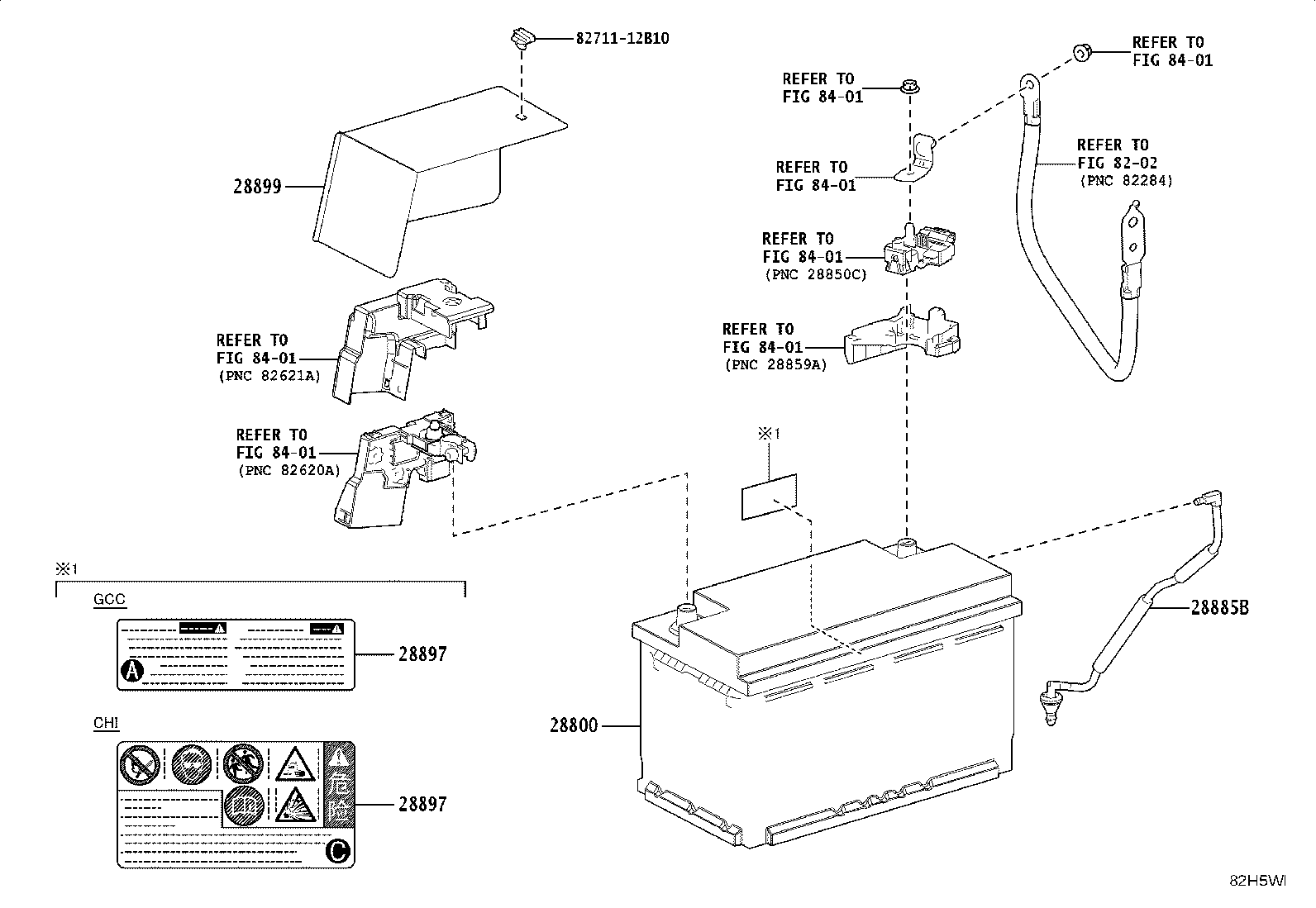

| 28800 | Battery |
| 28800A | Terminal, Battery Positive |
| 28800D | Cover, Connector(FOR BATTERY TERMINAL) |
| 28800J | Terminal, Battery Negative |
| 28800N | Terminal, Battery Negative |
| 28800U | Cover, Connector(FOR BATTERY TERMINAL), NO.2 |
| 28885B | Hose, Battery |
| 28897 | Plate, Battery Caution |
| 28899 | Insulator, Battery |
| 74431A | Tray, Battery |
| 82165E | Wire, Battery Pack |
| 82675C | Terminal, Junction |
| 82675D | Terminal, Junction |
| 89892A | Sensor, Battery Voltage |
| G3830A | Plug Assy, Electric Vehicle Battery |
| G3834 | Grip, Service Plug |

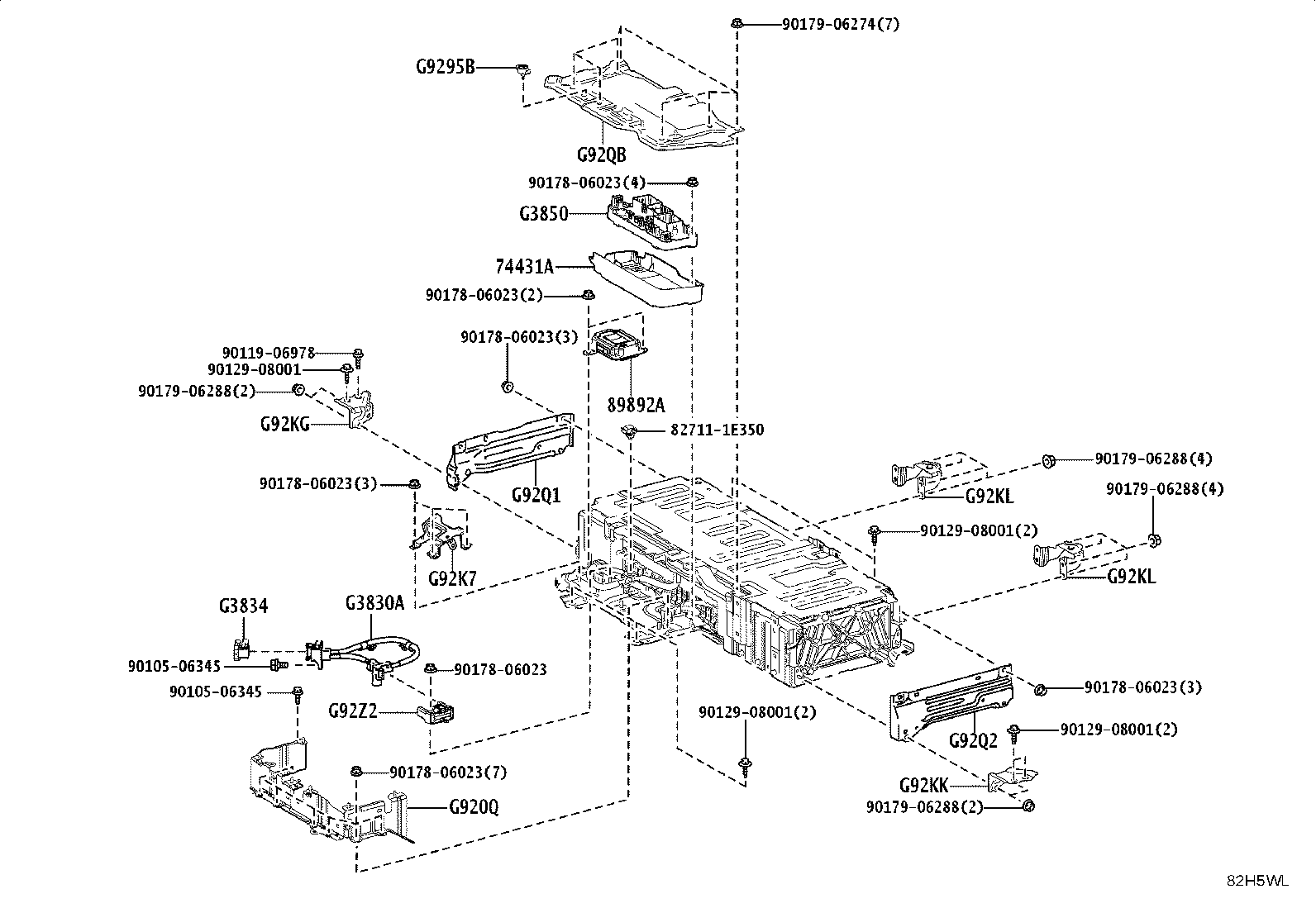

| G3850 | Box Assy, Traction Battery Device, NO.1 |
| G9118T | Label, EV Unit Controller Caution, NO.1 |
| G920B | Bracket Sub-assy, HV Battery Carrier, NO.1 |
| G920C | Bracket Sub-assy, HV Battery Carrier, NO.2 |
| G920D | Bracket Sub-assy, HV Battery Carrier, NO.3 |
| G920N | Cover Sub-assy, HV Battery, Upper NO.2 |

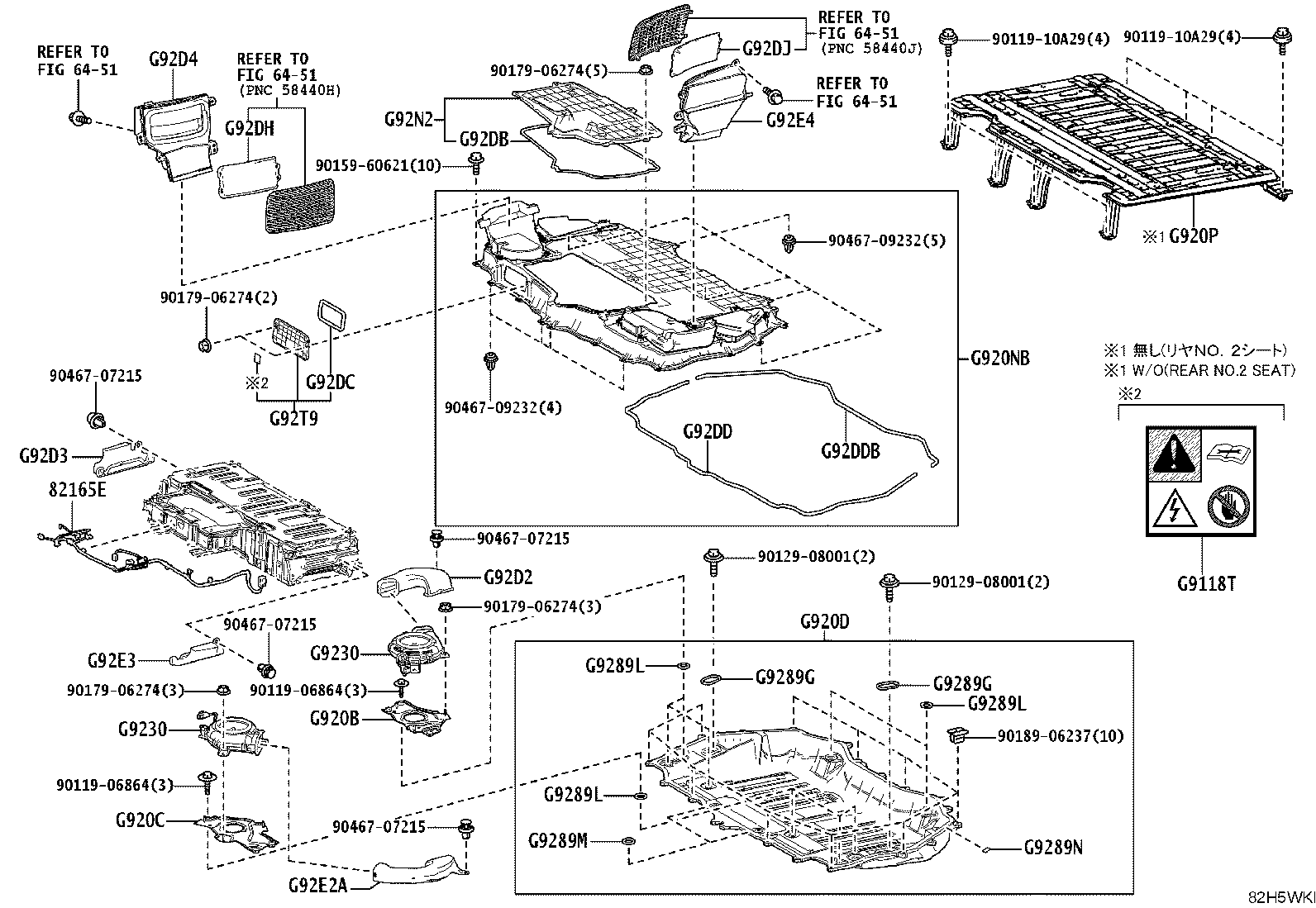

| G920NB | Cover Sub-assy, HV Battery, Upper |
| G920P | Panel Sub-assy, EV Battery |
| G920Q | Shield Sub-assy, Hybrid Battery, NO.1 |
| G9230 | Blower Assy, Battery Cooling |
| G9282 | Thermistor, Hybrid Battery |
| G9289A | Label, Battery Caution |
| G9289G | Seal, Battery |
| G9289L | Seal, Battery, NO.2 |
| G9289M | Seal, Battery, NO.3 |
| G9289N | Seal, Battery, NO.4 |
| G9295B | Striker, Battery Cover Lock |
| G9298 | Clamp, HV Battery |
| G92D2 | Duct, Hybrid Battery Intake, NO.2 |
| G92D3 | Duct, Hybrid Battery Intake, NO.3 |
| G92D4 | Duct, Hybrid Battery Intake, NO.4 |
| G92DB | Seal, Hybrid Battery, NO.1 |
| G92DC | Seal, HV Battery, NO.2 |
| G92DD | Seal, HV Battery Upr Cover |
| G92DDB | Seal, HV Battery Upr Cover, NO.2 |
| G92DH | Filter, HV Battery Intake, NO.1 |
| G92DJ | Filter, HV Battery Intake, NO.2 |
| G92E2A | Duct, HV Battery Intake, NO.2 LH |
| G92E3 | Duct, HV Battery Intake, NO.3 LH |
| G92E4 | Duct, HV Battery Intake, NO.4 LH |
| G92K7 | Bracket, HV Battery Carrier, NO.5 |
| G92KG | Bracket, EV Battery Carrier, NO.10 |
| G92KK | Bracket, EV Battery Carrier, NO.11 |
| G92KL | Bracket, EV Battery Carrier, NO.12 |
| G92N2 | Panel, HV Battery LH Cover, NO.2 |
| G92Q1 | Panel, HV Battery Shield, NO.1 |
| G92Q2 | Panel, HV Battery Shield, NO.2 |
| G92QB | Panel, HV Battery Shield, NO.9 |
| G92T9 | Cover, Hybrid Battery Service Plug |
| G92Z2 | Block, Hybrid Battery Terminal |

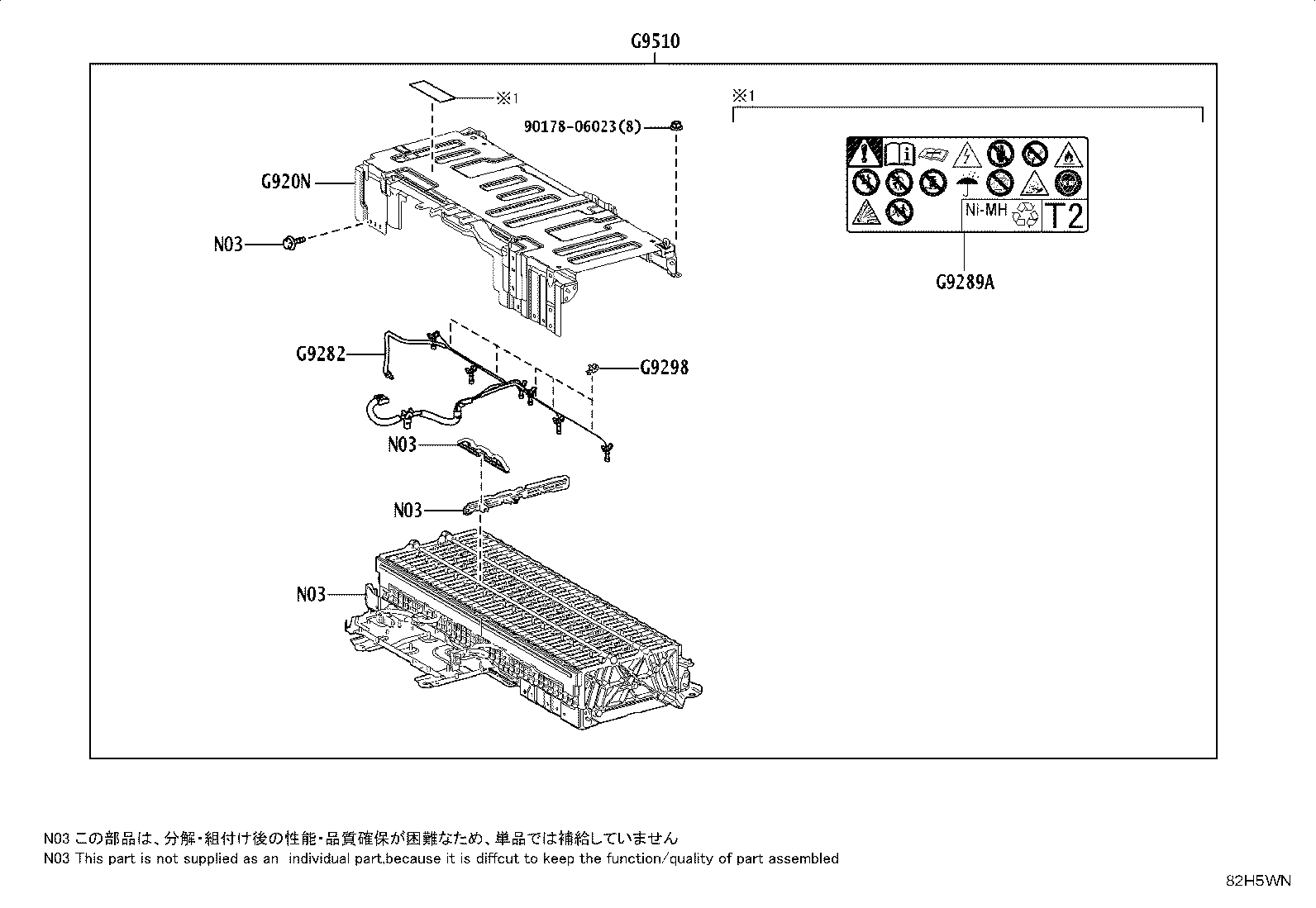

| G9510 | Battery Assy, HV Supply |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
