Toyota Lexus LX Series
2021-12 → present · chassis FJA310,VJA310,VJH310 · catalogue 792270 · Europe
Supported model
Data version 2024-11

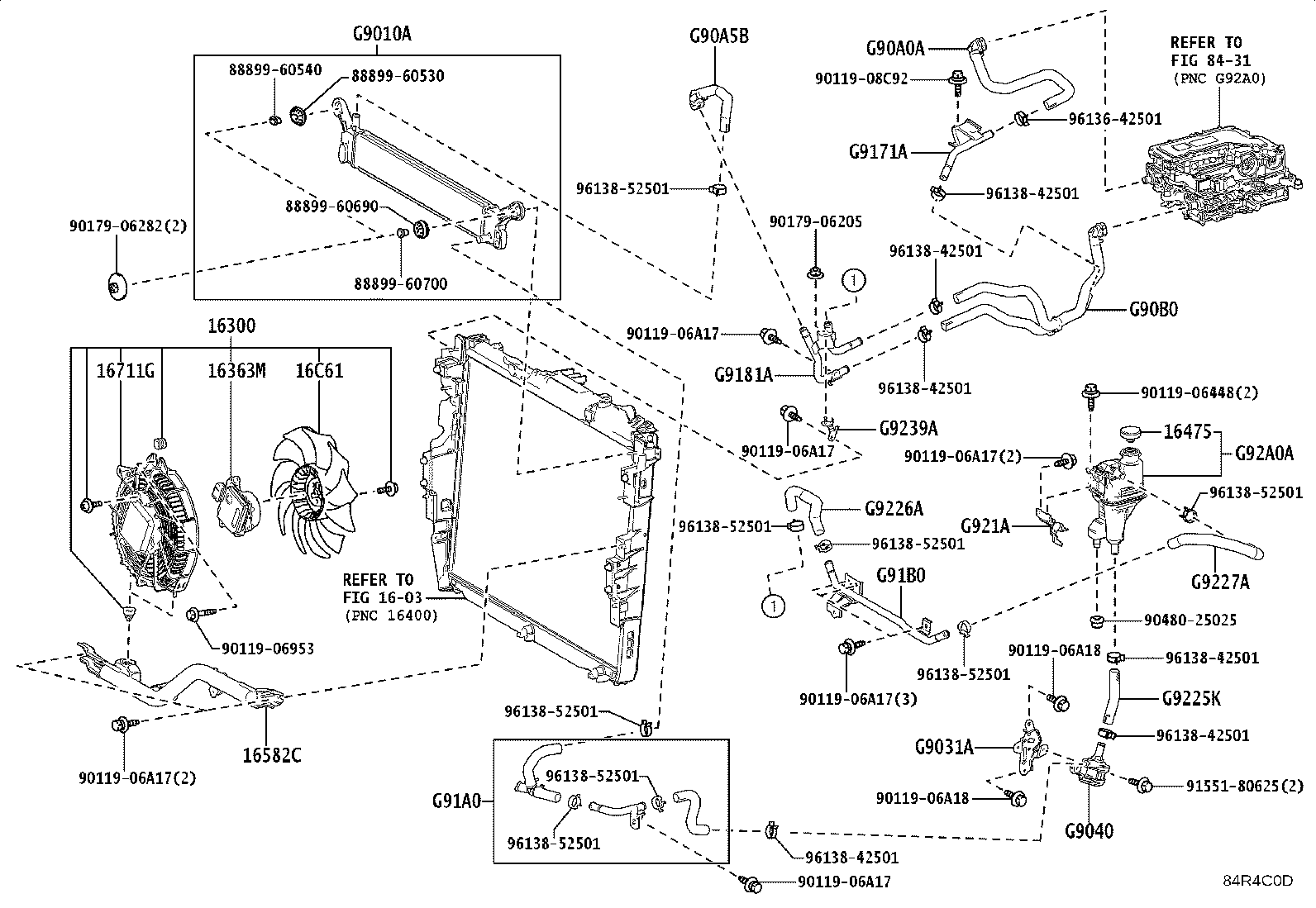

Inverter Cooling
25 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 16300 | Fan Assy, W/Bracket |
| 16363M | Motor, Cooling Fan W/Controller |
| 16475 | Cap, Reserve Tank |
| 16582C | Bracket, Radiator, NO.1 |
| 16711G | Shroud, Fan |
| 16C61 | Fan |
| G9010A | Radiator Assy |
| G9031A | Bracket Sub-assy, HV Water Pump |
| G9040 | Inverter Water Pump Assy(W/MOTOR) |
| G90A0A | Hose Assy, Inverter Cooling, NO.1 |
| G90A5B | Hose Sub-assy, Inverter Cooling, NO.5 |
| G90B0 | Hose Assy, Inverter Cooling, NO.2 |
| G9171A | Pipe, Inverter Cooling, NO.1 |
| G9181A | Pipe, Inverter Cooling, NO.2 |
| G91A0 | Pipe Assy, Inverter Cooling, Inlet |
| G91A1 | Pipe, Inverter Cooling, Inlet |
| G91B0 | Pipe Assy, Inverter Cooling, Outlet |
| G921A | Bracket, Inverter Reserve Tank, NO.1 |
| G9225K | Hose, Inverter Cooling, NO.1 |
| G9226A | Hose, Inverter Cooling, NO.2 |
| G9227A | Hose, Inverter Cooling, NO.3 |
| G9229A | Hose, Inverter Cooling, NO.5 |
| G922BA | Hose, Inverter Cooling Inlet, NO.2 |
| G9239A | Bracket, Inverter Cooling Pipe |
| G92A0A | Tank Assy, Inverter Reserve |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
