Toyota Lexus LX470
2002-08 → 2007-08 · chassis UZJ100 · catalogue 792550 · Europe
Discontinued model
Data version 2008-01
Switch & Relay & Computer
106 part groups · 11 illustrations
Part groups
| PNC | Description |
|---|---|
| 28300 | Relay Assy, Starter |
| 28371C | Relay, Ignition, NO.2 |
| 28371D | Relay, Ignition, NO.3 |
| 28380A | Resister, Fuel Pump |
| 55905G | Knob Sub-assy, Control |
| 55912D | Housing, Heater Control |
| 81240F | Relay, Dome Lamp |
| 81980 | Flasher Assy, Turn Signal |
| 82320A | Computer & Wiring Assy, Position Control |
| 82600F | Fuse, Fuse Block |
| 82620A | Block Assy, Fusible Link |
| 82672A | Cover, Junction Block |
| 82672B | Cover, Junction Block |
| 82677 | Cover, Junction Block, Upper NO.2 |
| 82720 | Block Assy, Engine Room Junction |
| 82731A | Block, Cowl Side Junction, RH |
| 82733A | Block, Cowl Side Junction, LH |
| 82740 | Block Assy, Engine Room Relay |
| 83320 | Gage Assy, Fuel Sender |
| 83320B | Gage Assy, Fuel Sender, NO.2 |
| 83420 | Gage Assy, Water Temperature Sender |
| 83520 | Gage Assy,Oil Pressure Sender |
| 84010 | Switch Assy, Center Cluster Integration |
| 84014A | Board Sub-assy, Printed Wire Integration, NO.2 |
| 84052 | Switch Assy, Un-lock Warning |
| 84119 | Rheostat, Light Control |
| 84140 | Switch Assy, Headlamp Dimmer |
| 84162A | Switch, Rear Fog Lamp |
| 84162C | Bulb (FOR REAR FOG LAMP SWITCH) |
| 84204 | Cable Sub-assy, Steering Pad Switch |
| 84210 | Switch Assy, Back-up Lamp |
| 84222 | Switch, Transfer Indicator, NO.1 |
| 84222B | Switch, Transfer Indicator, NO.2 |
| 84222C | Switch, Transfer Indicator, NO.3 |
| 84233 | Switch Assy, Courtesy Lamp (FOR FRONT DOOR) |
| 84234 | Switch Assy, Courtesy Lamp (FOR REAR DOOR) |
| 84244B | Switch, Steering Pad, RH |
| 84247A | Switch, Steering Pad, LH |
| 84258A | Cover, Steering Pad, RH |
| 84306 | Cable Sub-assy, Spiral |

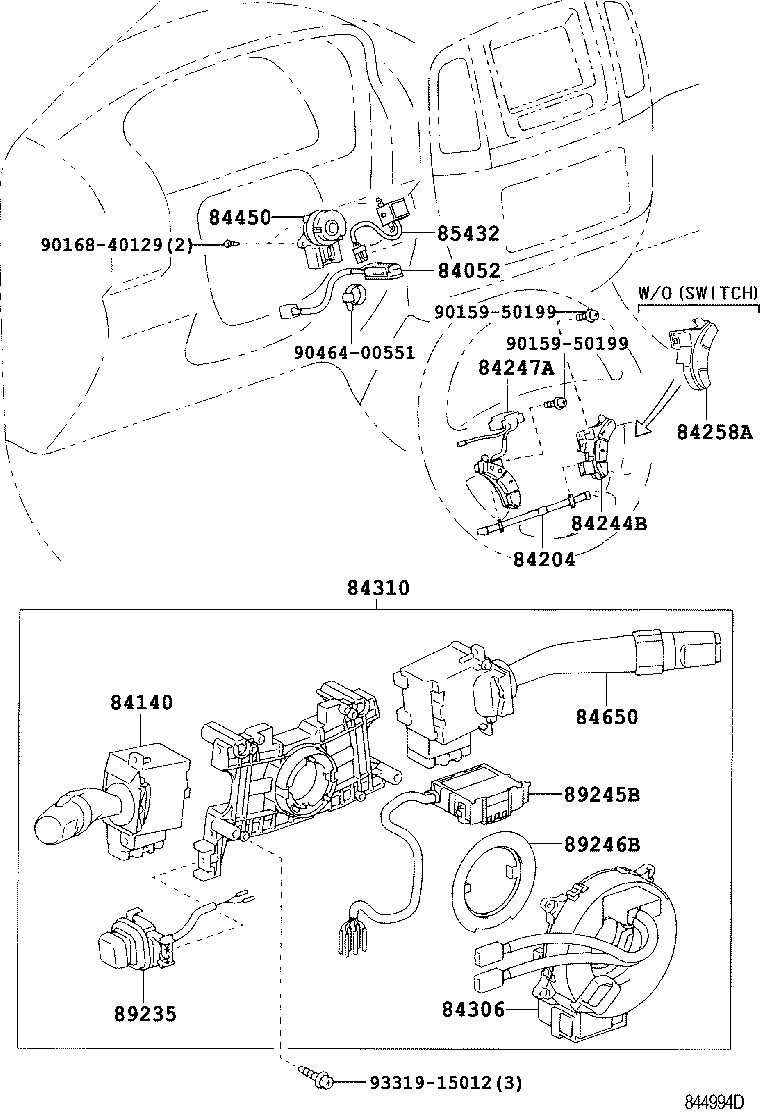

| 84310 | Switch Assy, Turn Signal |
| 84331 | Knob, Hazard Warning Signal Switch |
| 84340 | Switch Assy, Stop Lamp |
| 84415 | Switch, Curtain Airbag Cutoff |
| 84415A | Bulb, Curtain Airbag Cutoff Switch |
| 84450 | Switch Assy, Ignition OR Starter |
| 84540 | Switch Assy, Neutral Start |
| 84550 | Switch Assy, Parking Brake |
| 84560A | Switch Assy, Fuel Control |
| 84560B | Bulb, Fuel Control Switch |
| 84650 | Switch Assy, Windshield Wiper |
| 84725A | Switch, Differential Lock |
| 84727 | Switch, Shift Lock Control |
| 84751 | Switch, Seat Heater |
| 84751B | Bulb, Seat Heater Switch |
| 84810 | Switch Assy, Power Window Regulator |
| 84820 | Master Switch Assy, Power Window Regulator |
| 84835 | Switch, Power Quarter Window |
| 84835A | Blub, Power Quarter Window Switch |
| 84862 | Switch, Slide Roof Motor |
| 84870A | Switch Assy, Outer Mirror |
| 84870B | Bulb, Outer Mirror Switch |
| 84870C | Cap, Outer Mirror Switch Bulb |
| 84903A | Switch Sub-assy, Door Unlock |
| 84920 | Switch Assy, Power Seat |
| 84921 | Knob, Power Seat Switch |
| 84922 | Switch, Front Power Seat |
| 84927 | Switch, Seat Memory |
| 84931B | Switch, Door Control |
| 85431 | Solenoid, Shift Lock |
| 85432 | Solenoid, Key Interlock |
| 85500 | Lighter Assy, Cigarette |
| 85500B | Bulb, Cigarette Lighter |
| 85510 | Socket & Retainer Assy, Cigarlighter |
| 85513 | Cover, Cigarette Lighter |
| 85515 | Stay, Cigarette Lighter Bezel |
| 85520 | Knob And Element Assy, Cigarette Lighter |
| 85530 | Socket Assy, Power Outlet, NO.1 |
| 85530B | Socket Assy, Power Outlet, Rear NO.1 |
| 85535B | Cover, Power Outlet Socket, NO.1 |
| 85535C | Cover, Power Outlet Socket, Rear |
| 85539 | Label, Power Outlet Notice |
| 85539A | Label, Power Outlet Notice, Rear |
| 85910C | Relay Assy (FOR HEATER BLOWER MOTOR) |
| 85912 | Relay, Defogger |
| 85916Z | Relay, Towing Hitch |
| 85930G | Relay, Acc |
| 85930K | Relay, Acc, NO.2 |
| 85933 | Computer, Shift Lock Control |
| 85942 | Relay, Headlamp Cleaner Control |
| 85943 | Computer, Windshield Wiper |
| 88650H | Amplifier Assy, Air Conditioner |
| 89111 | Computer, Network Gateway |
| 89226B | Computer, Multiplex Network Body, NO.2 |
| 89227 | Computer, Multiplex Tilt & Telescopic |
| 89235 | Switch, Tilt Steering |
| 89245B | Sensor, Steering |
| 89246B | Disc, Sensor Steering |
| 89430 | Computer Assy, Outer Mirror Control |
| 89465 | Sensor, Oxygen |
| 89466 | Gasket, Oxygen Sensor |
| 89491 | Sensor, Engine Oil Level |
| 89491A | Gasket, Engine Oil Level Sensor |
| 89531A | Relay, Transmission Control |
| 89615 | Sensor, Knock Control |
| 89730 | Computer Assy, Security Warning |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
