Toyota Lexus LX470
2002-08 → 2007-08 · chassis UZJ100 · catalogue 792550 · Europe
Discontinued model
Data version 2008-01
Heating & Air Conditioning - Control & Air Duct
28 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|
| 55843A | Duct, Heater TO Register, NO.1 |
| 55844 | Duct, Heater TO Register, NO.2 |
| 55845A | Duct, Heater TO Register, NO.3 |
| 55846B | Duct, Heater TO Register, NO.4 |
| 55847B | Duct, Heater TO Register, NO.5 |
| 55902C | Panel Sub-assy, Air Conditioner |
| 55905A | Knob, Heater Control |
| 55912A | Housing, Heater Control |
| 55971C | Duct, Side Defroster Nozzle, NO.1 |
| 55972C | Duct, Side Defroster Nozzle, NO.2 |
| 84014E | Board Sub-assy, Printed Wire Integration |
| 87123A | Knob, Heater Control |
| 87212 | Duct, Air, Rear NO.1 |
| 88566A | Duct, Cooler Air, NO.1 |
| 88566B | Duct, Cooler Air, NO.2 |
| 88566C | Duct, Cooler Air, NO.3 |
| 88566D | Duct, Cooler Air, NO.4 |
| 88570B | Grille Assy, Air Outlet, NO.1 |
| 88570D | Grille Assy, Air Outlet, NO.2 |

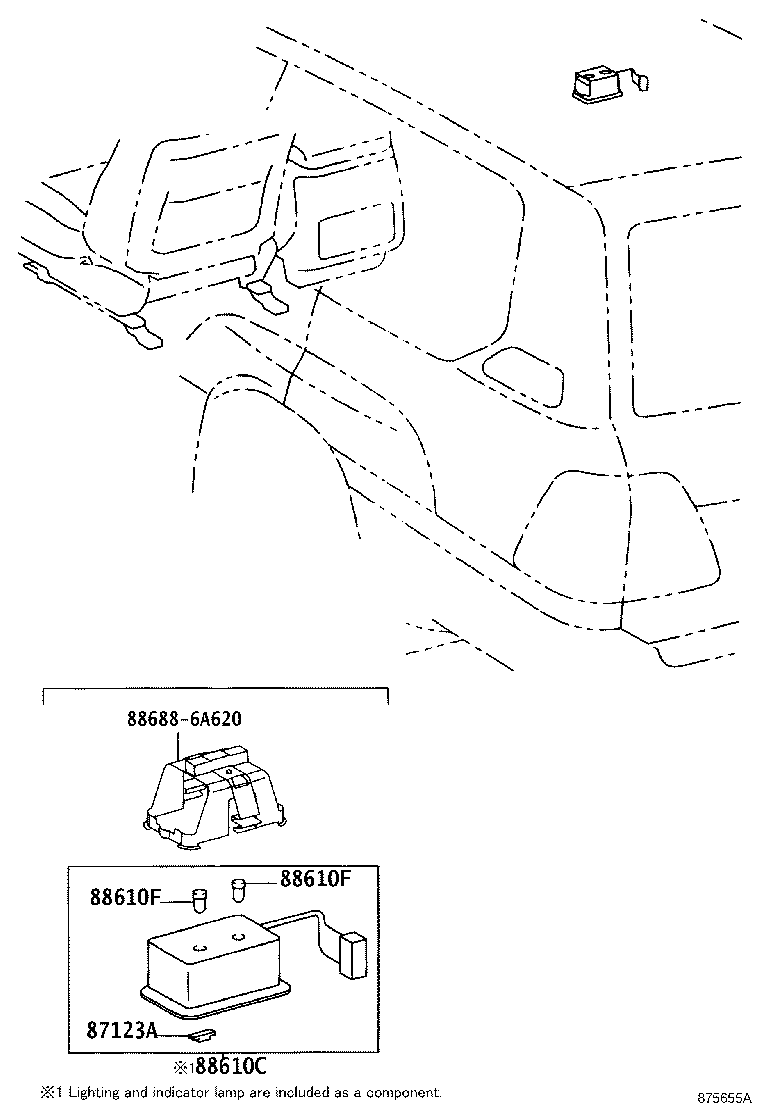

| 88610C | Switch Assy, Cooler Control |
| 88610F | Bulb, Cooler Control Switch |

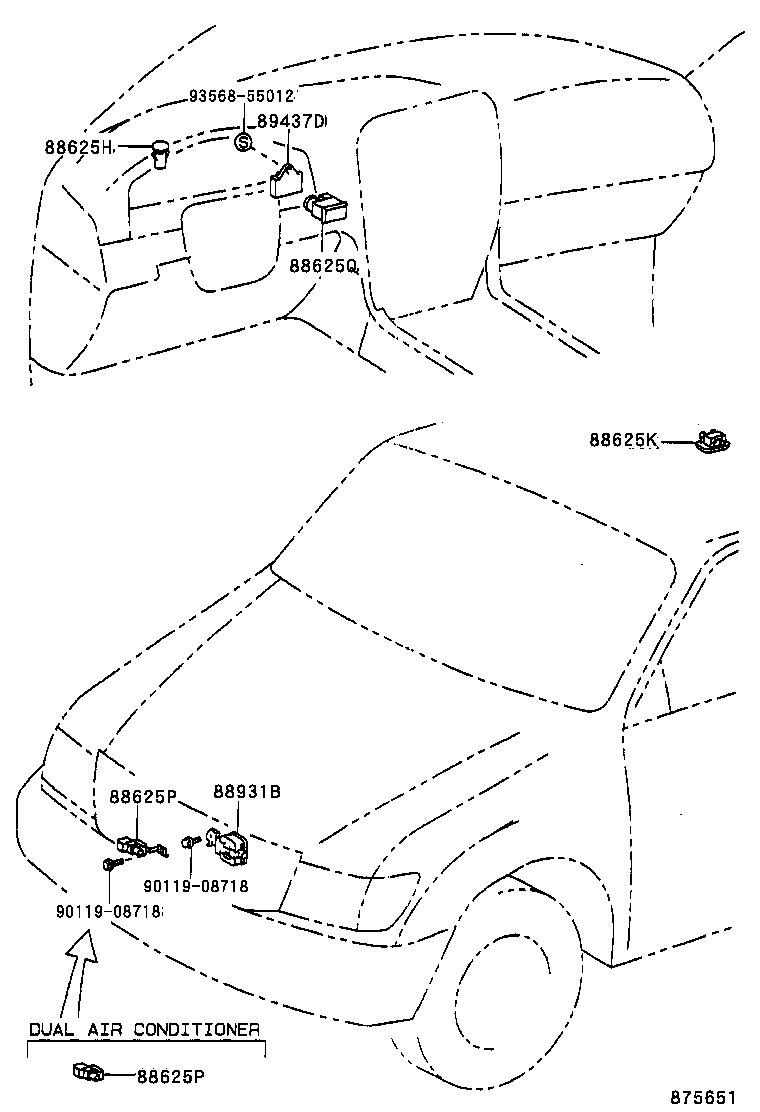

| 88625H | Thermistor, Cooler (SOLAR SENSOR) |
| 88625K | Thermistor, Cooler |
| 88625P | Thermistor, Cooler (AMBIENT TEMP. SENSOR) |
| 88625Q | Thermistor, Cooler (ROOM TEMP. SENSOR) |
| 88650B | Amplifier Assy, Airconditioner |
| 88931B | Sensor, Smoke |
| 89437D | Cover, Sensor |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
