Toyota Lexus LX450D/570
2007-11 → present · chassis URJ201,VDJ201 · catalogue 792560 · Europe
Supported model
Data version 2018-08

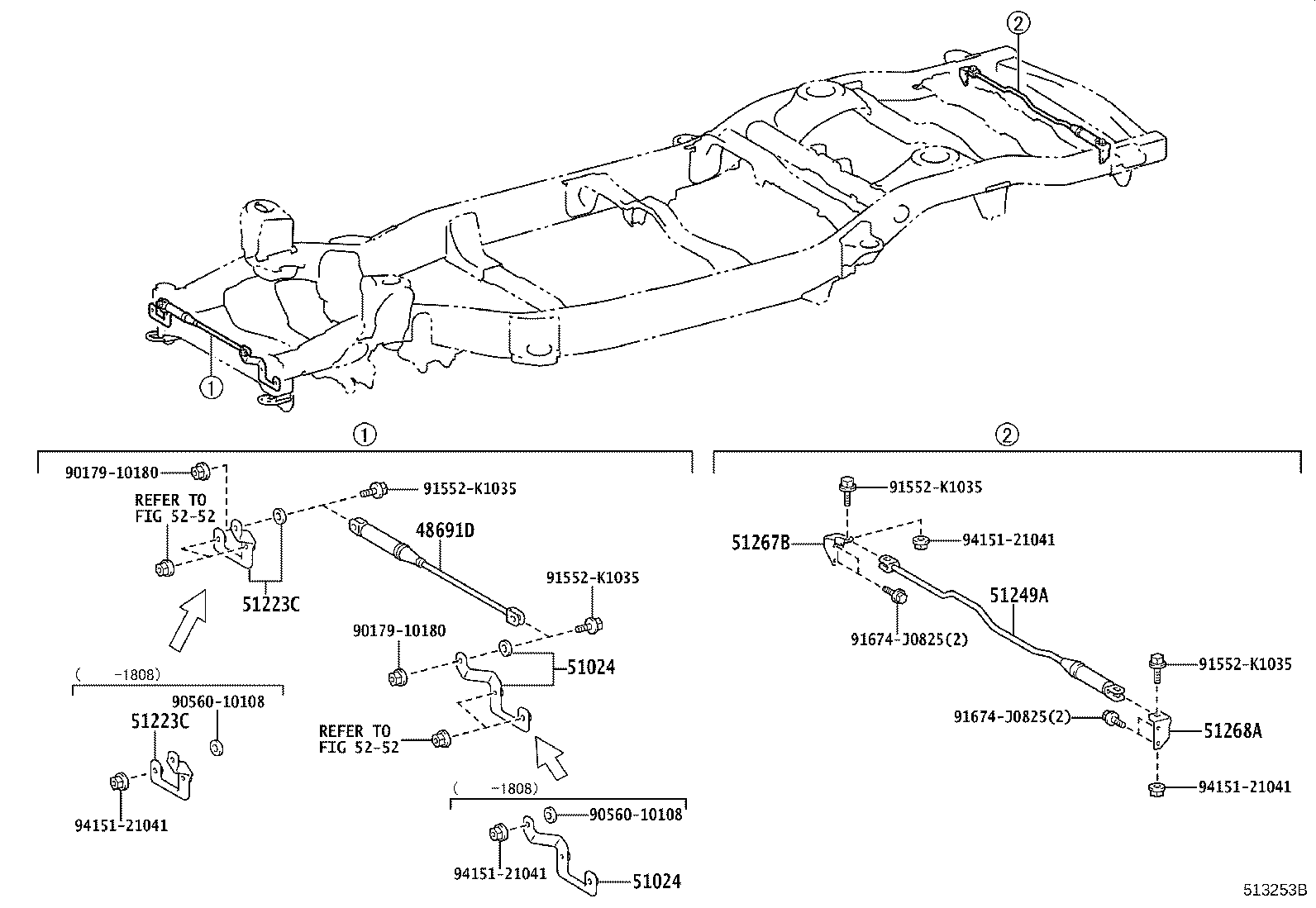

Frame
75 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 48691D | Damper, Suspension Tower |
| 51021B | Crossmember Sub-assy, Frame Auxiliary |
| 51024 | Bracket Sub-assy, Front Suspension Member, LH |
| 51025A | Bracket Sub-assy, Frame NO.3 Crossmember, RH |
| 51026 | Bracket Sub-assy, Frame NO.3 Crossmember, LH |
| 51027A | Bracket Sub-assy, Frame NO.4 Crossmember, RH |
| 51028A | Bracket Sub-assy, Frame NO.4 Crossmember, LH |
| 51035 | Plate Sub-assy, Frame Side Rail, RH |
| 51036 | Plate Sub-assy, Frame Side Rail, LH |
| 51038 | Member Sub-assy, Fuel Tank Support |
| 51095A | Hook Sub-assy, Transport, Rear RH |
| 51096 | Hook Sub-assy, Transport, Rear LH |
| 51100F | Frame Sub-assy |
| 51110 | Extension Assy, Side Rail, RH |
| 51120 | Extension Assy, Side Rail, LH |
| 51143 | Reinforcement, Side Rail, Rear RH |
| 51143A | Reinforcement, Side Rail, Front RH |
| 51144A | Reinforcement, Side Rail, Front LH |
| 51144B | Reinforcement, Side Rail, Rear LH |
| 51173 | Reinforcement, Front Inner Channel, RH |
| 51174 | Reinforcement, Front Inner Channel, LH |
| 51201F | Crossmember Sub-assy, Front Suspension |
| 51202 | Crossmember Sub-assy, Frame, NO.1 |
| 51203 | Crossmember Sub-assy, Frame, NO.2 |
| 51204 | Crossmember Sub-assy, Frame, NO.3 |
| 51205 | Crossmember Sub-assy, Frame, NO.4 |
| 51206 | Crossmember Sub-assy, Frame, NO.5 |
| 51209C | Crossmember Sub-assy, Frame, Rear |
| 51223C | Bracket, Front Suspension Member Brackt, NO.1 |
| 51249A | Damper, Rear Suspension Member |
| 51267B | Bracket, Rear Suspension Member, Rear RH |
| 51268A | Bracket, Rear Suspension Member, Rear LH |
| 51301A | Bracket Sub-assy, Rear Spring, Rear RH |
| 51302A | Bracket Sub-assy, Rear Spring, Rear LH |
| 51351 | Gusset, Crossmember, NO.5 RH |
| 51352 | Gusset, Crossmember, NO.5 LH |
| 51397A | Bracket, Exhaust Pipe Clamp, NO.3 |
| 51398A | Bracket, Exhaust Pipe Clamp, NO.4 |
| 51401 | Bracket Sub-assy, Engine Front Mounting, RH |
| 51402 | Bracket Sub-assy, Engine Front Mounting, LH |
| 51405C | Cover Sub-assy, Engine Under, NO.1 |
| 51407 | Bracket Sub-assy, Engine Under Cover, RH |
| 51407E | Bracket Sub-assy, Engine Under Cover, LH |
| 51440 | Protector Assy, Oil Pan |
| 51501 | Support Sub-assy, Suspension Arm, RH |
| 51502 | Support Sub-assy, Suspension Arm, LH |
| 51508C | Bracket Sub-assy, Lower Control Link, RH |
| 51509C | Bracket Sub-assy, Lower Control Link, LH |
| 51533 | Bracket, Upper Control Link, RH |
| 51534A | Bracket, Upper Control Link, LH |
| 51601A | Stopper Sub-assy, Front Suspension Rebound, RH |
| 51602A | Stopper Sub-assy, Front Suspension Rebound, LH |
| 5163A | Reinforcement, Frame Rear Bumper, RH |
| 5163B | Reinforcement, Frame Rear Bumper, LH |
| 51703 | Bracket Sub-assy, Cab Mounting, NO.2, RH |
| 51703A | Bracket Sub-assy, Cab Rear Mounting, RH |
| 51704 | Bracket Sub-assy, Cab Mounting, NO.2 LH |
| 51704A | Bracket Sub-assy, Cab Rear Mounting, LH |
| 51707C | Bracket Sub-assy, Cab Mounting, NO.4 RH |
| 51708A | Bracket Sub-assy, Cab Mounting, NO.4 LH |
| 51711C | Bracket, Cab Mounting, NO.1 RH |
| 51712B | Bracket, Cab Mounting, NO.1 LH |
| 51855 | Bracket, Floor Crossmember,NO.1 |
| 51856 | Bracket,Floor Crossmember,NO.2 |
| 51857 | Bracket, Floor Crossmember,NO.3 |
| 51889 | Stopper, Fuel Tank Mounting |
| 5189A | Bracket, Fuel Tank Protector |
| 51933E | Stopper, Spare Wheel, NO.1 |
| 51943A | Bracket, Spare Wheel Carrier |
| 51949B | Crossmember, Spare Wheel Carrier |
| 51961E | Hook, Front |
| 51962C | Retainer, Front Hook |
| 51963F | Hook, Transport |
| 52023E | Reinforcement Set, Rear Bumper |
| 58396B | Bracket, Wire Harness Clamp |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
