Toyota Coaster
1993-01 → 2016-12 · chassis BB4#,5#,BZB40,50,HZB50,RZB40,50,TRB40,50,XZB40,5# · catalogue 811230 · Europe
Discontinued model
Data version 2016-12

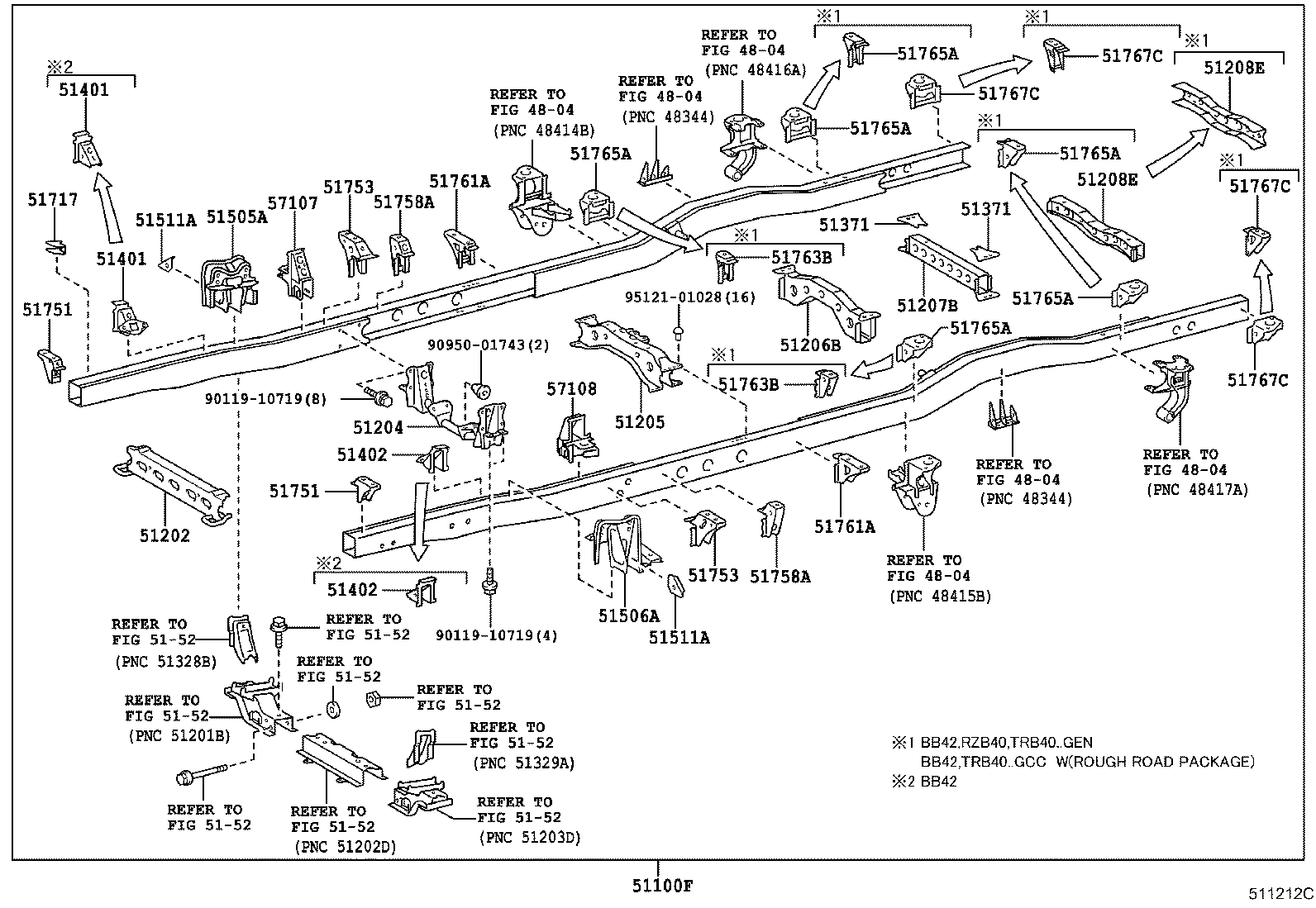

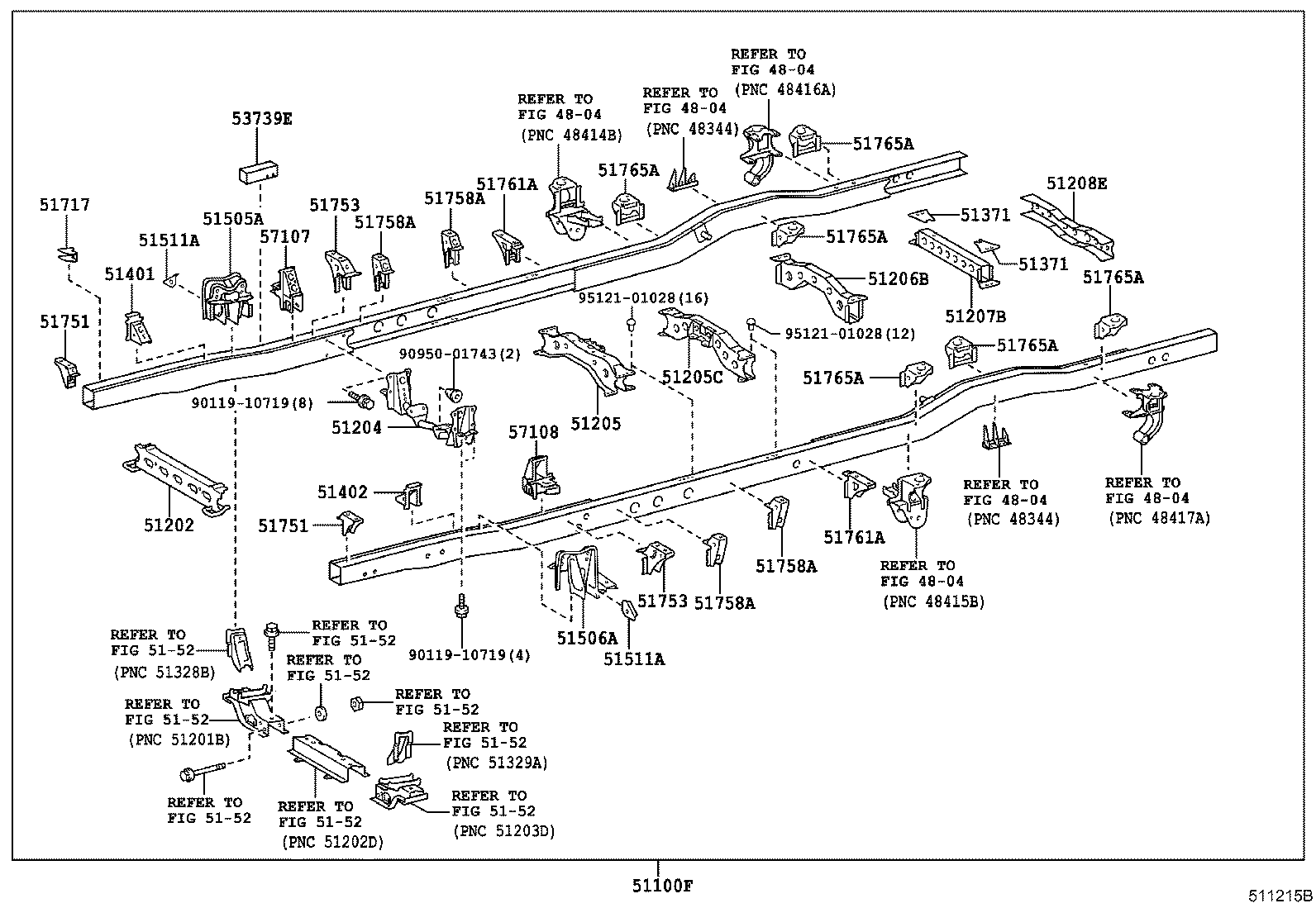

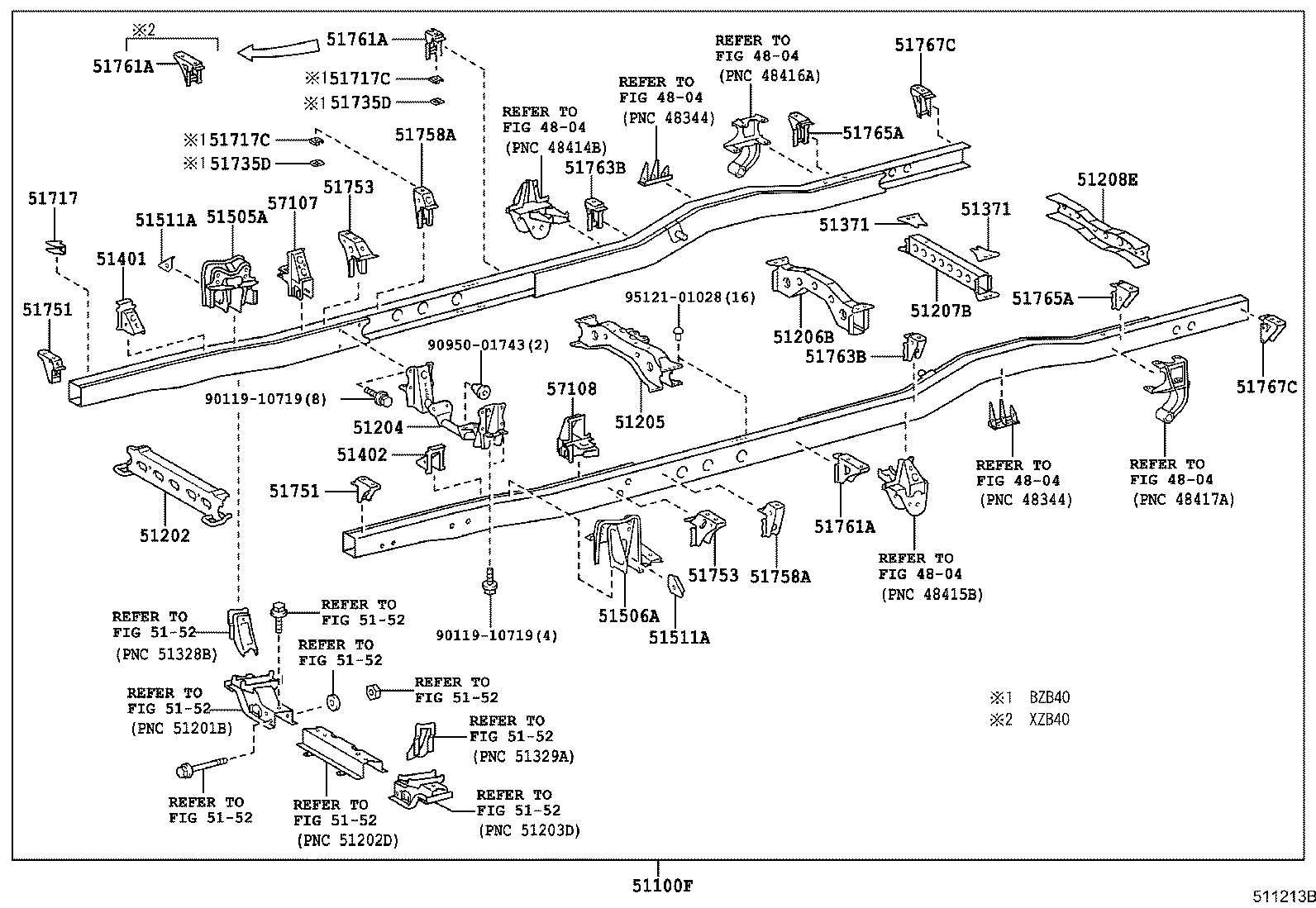

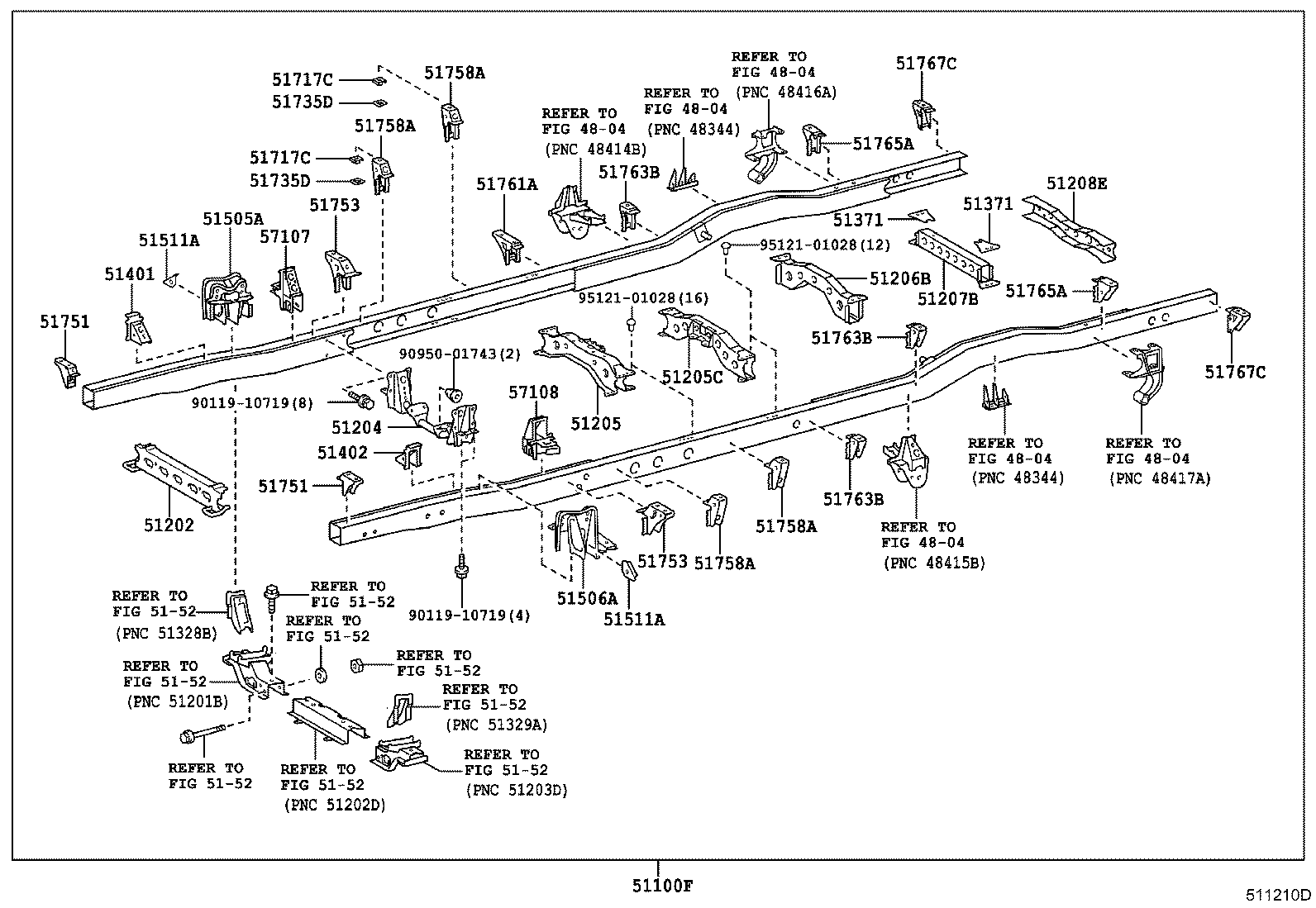

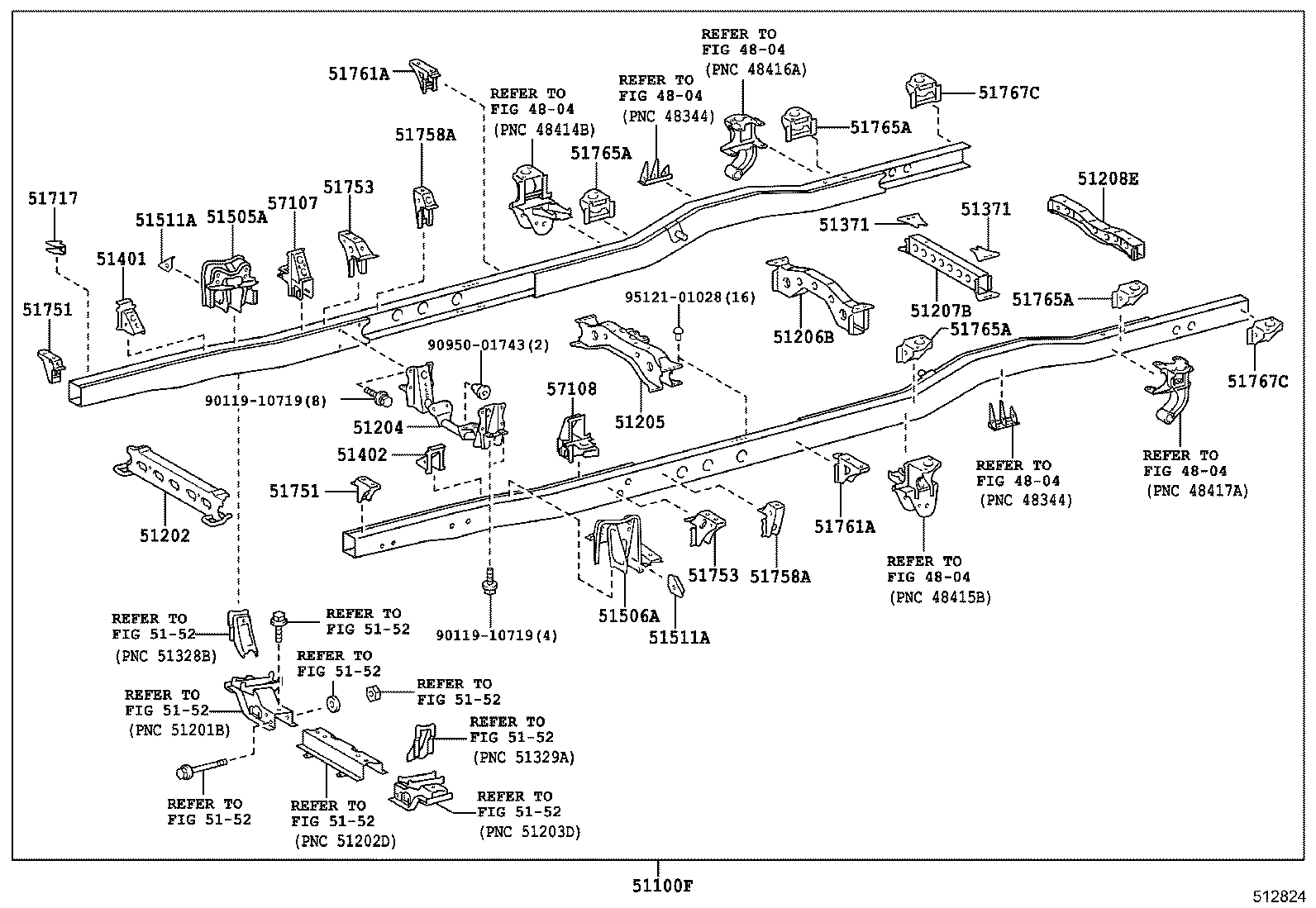

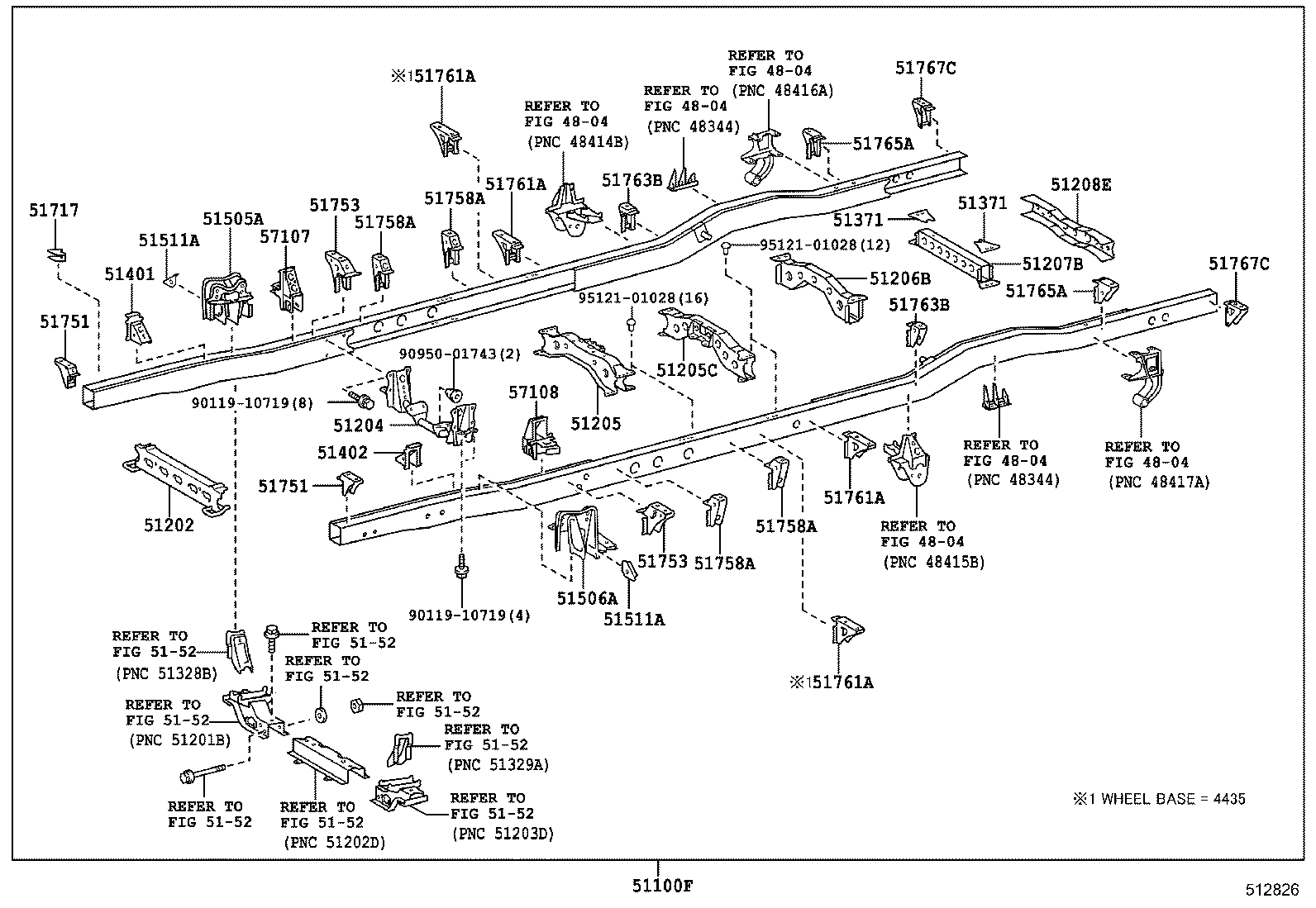

Frame
27 part groups · 18 illustrations

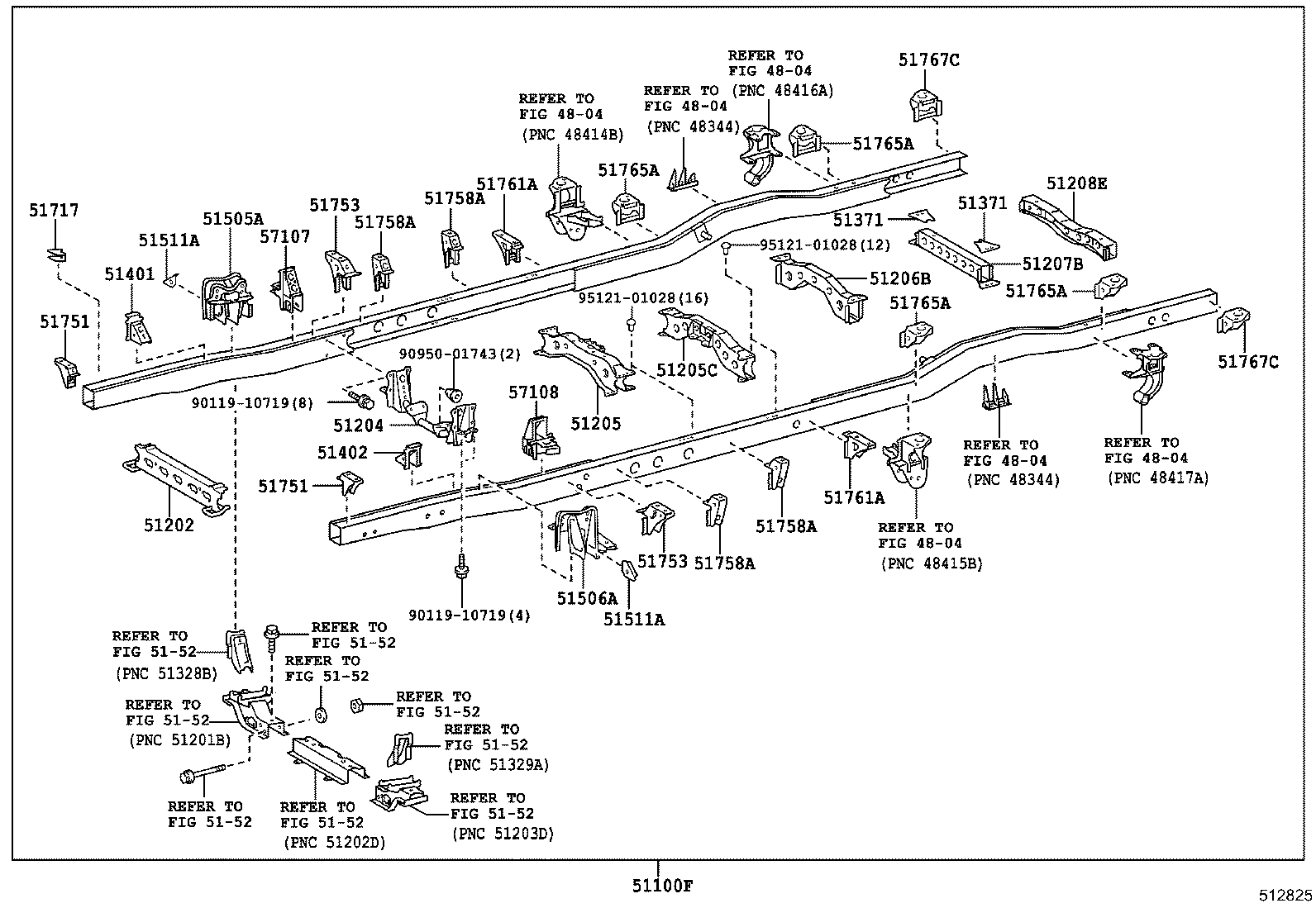

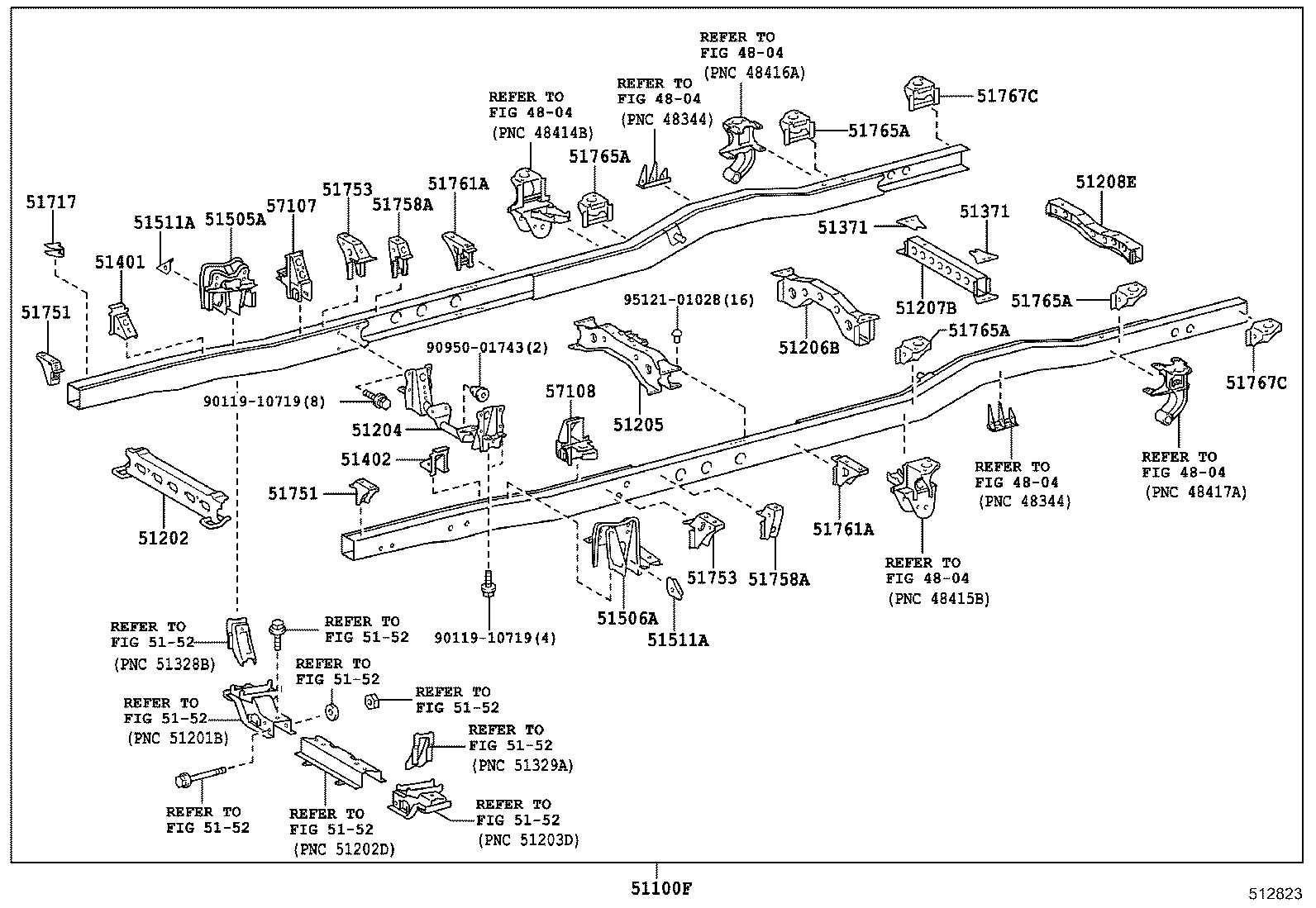

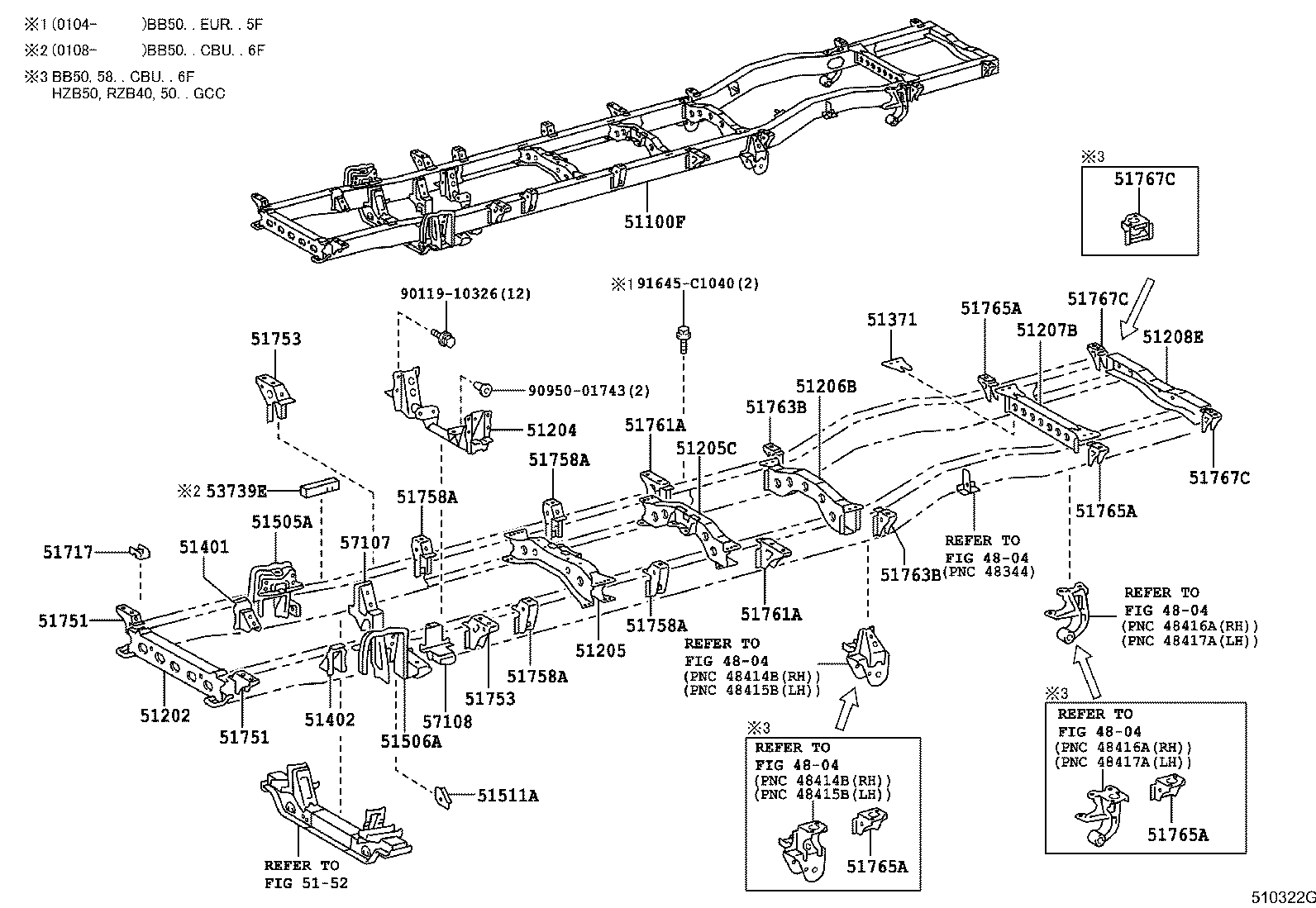

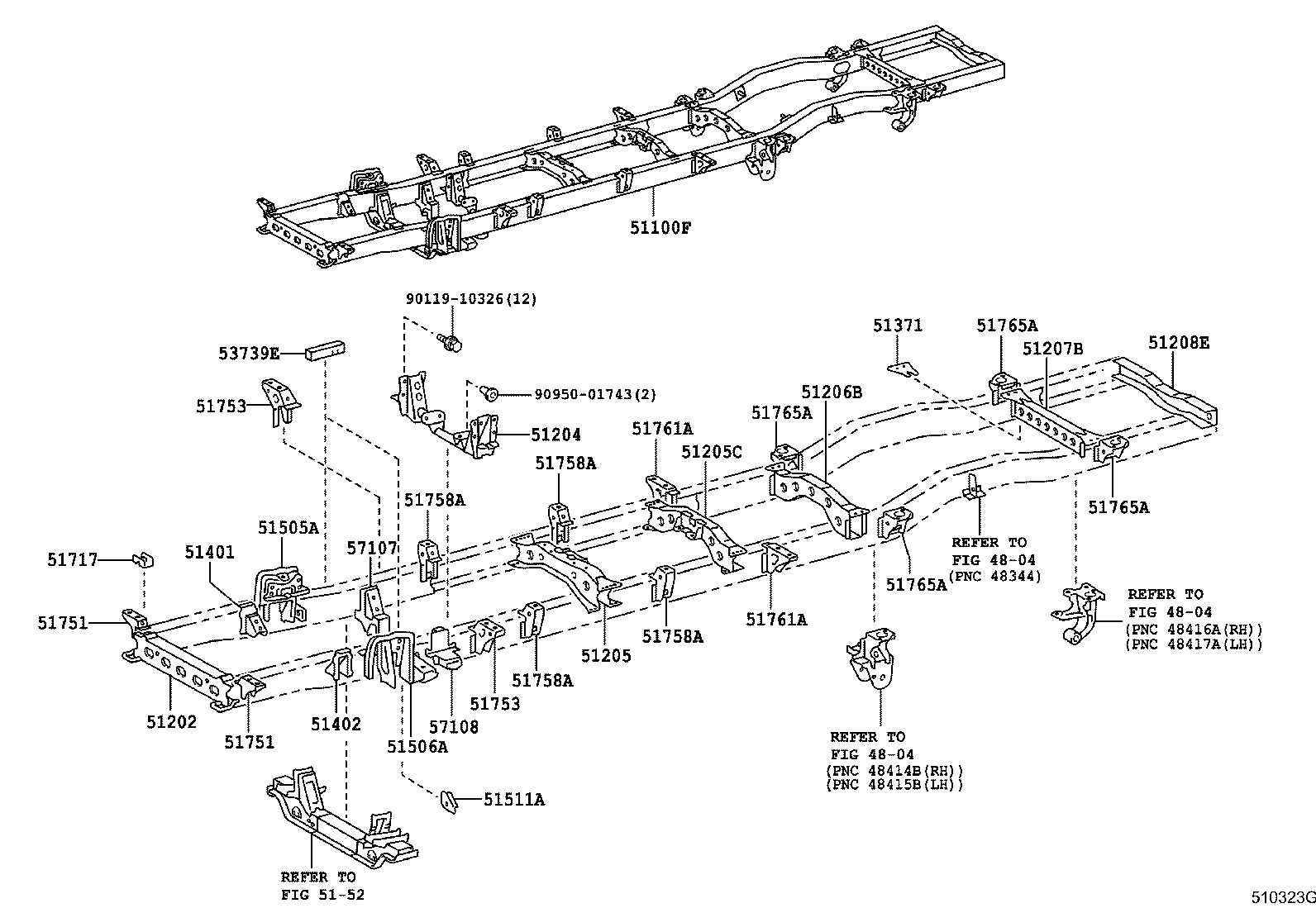

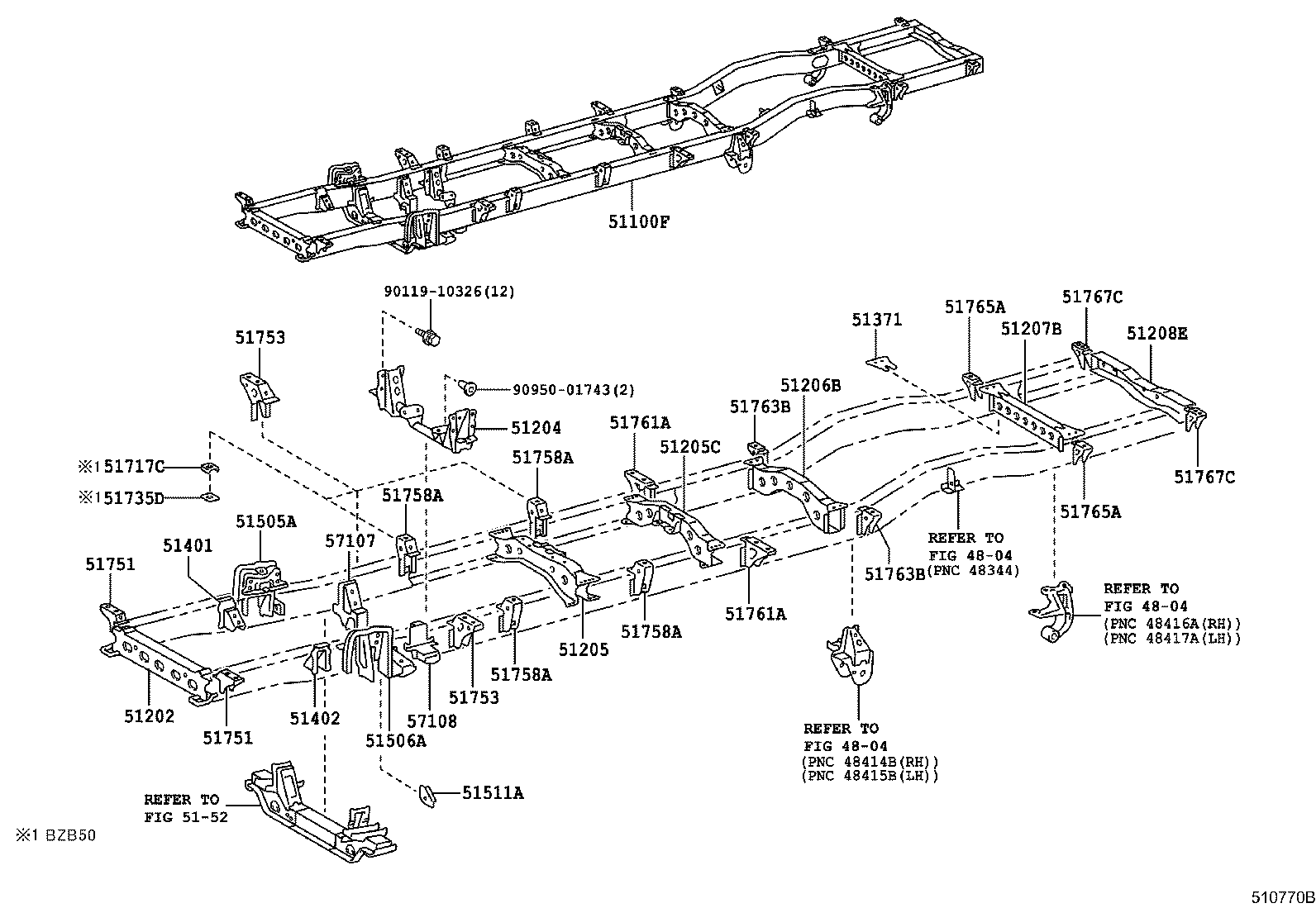

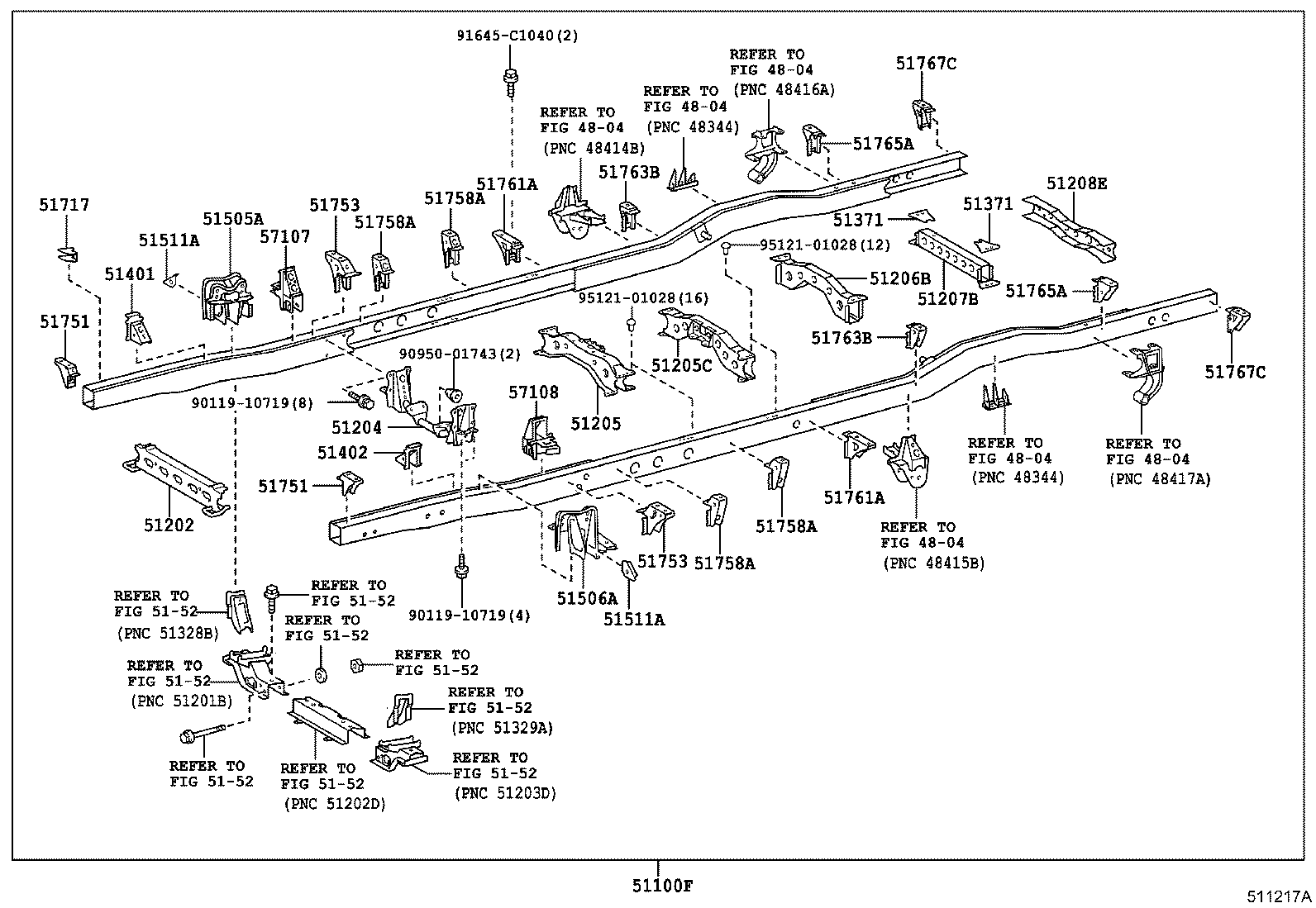

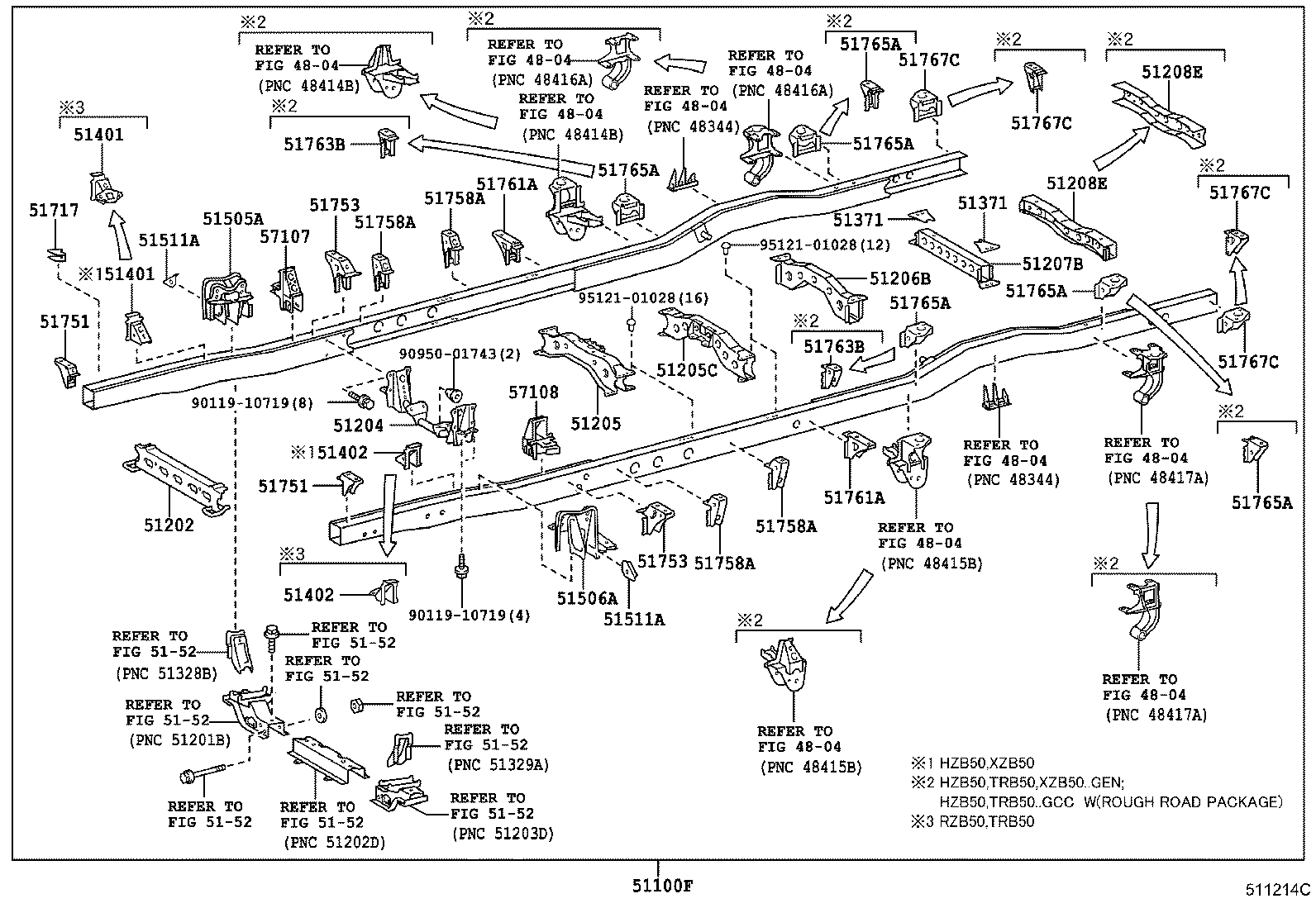

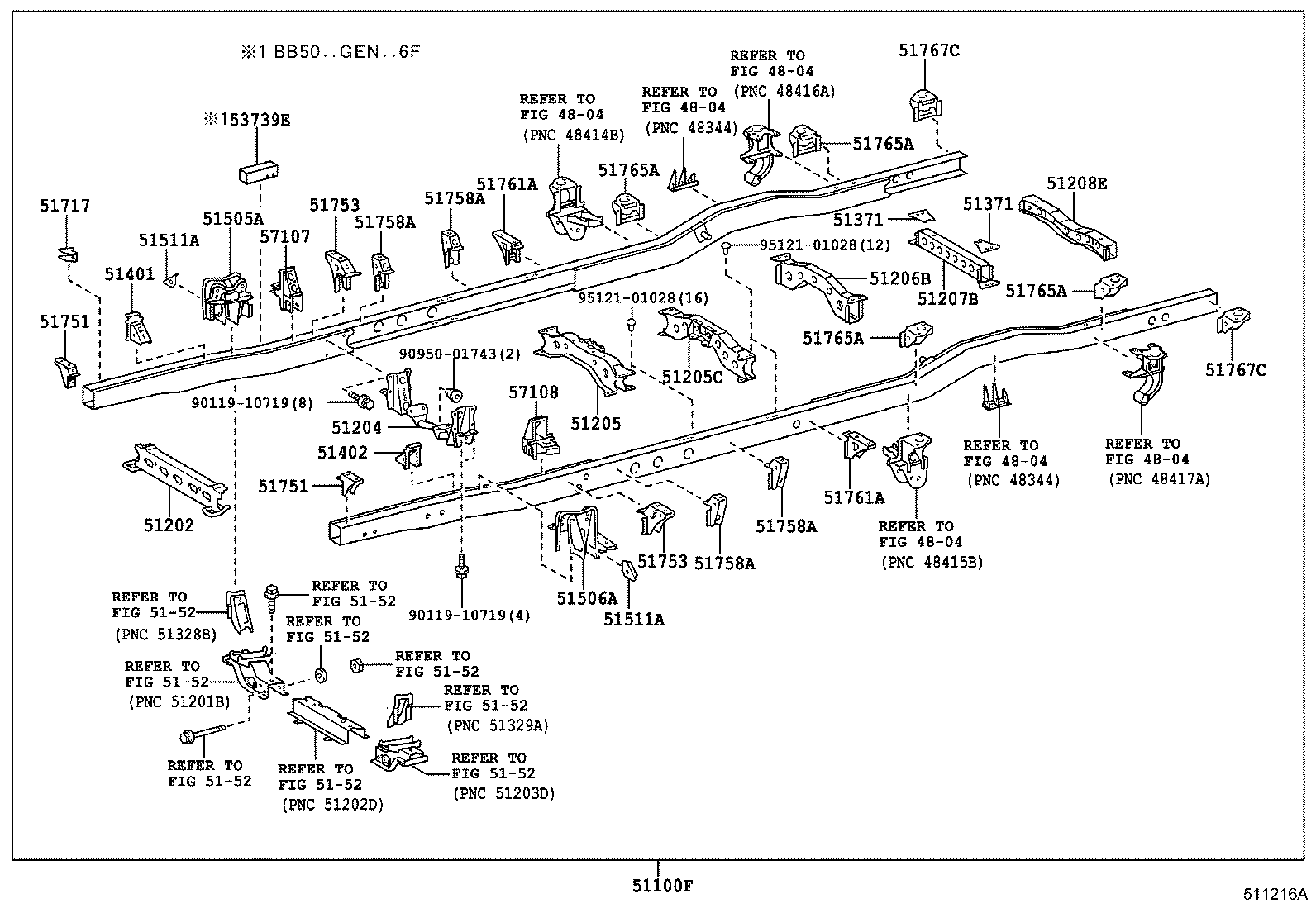

Illustrations
Part groups
| PNC | Description |
|---|---|
| 51100F | Frame Sub-assy |
| 51202 | Crossmember Sub-assy, Frame, NO.1 |
| 51204 | Crossmember Sub-assy, Frame, NO.3 |
| 51205 | Crossmember Sub-assy, Frame, NO.4 |
| 51205C | Crossmember Sub-assy, Frame, NO.5 |
| 51206B | Crossmember Sub-assy, Frame, NO.6 |
| 51207B | Crossmember Sub-assy, Frame, NO.7 |
| 51208E | Crossmember Sub-assy, Frame, NO.8 |
| 51371 | Gusset, Frame NO.7 Crossmember, NO.1 |
| 51401 | Bracket Sub-assy, Engine Front Mounting, RH |
| 51402 | Bracket Sub-assy, Engine Front Mounting, LH |
| 51505A | Support Sub-assy, Upper Control Arm |
| 51506A | Support Sub-assy, Upper Control Arm, LH |
| 51511A | Seat, Front Spring Support |
| 51717 | Plate, Body Support Bracket |
| 51717C | Plate, Body Support Bracket |
| 51735D | Reinforcement, Cab Rear Mounting |
| 51751 | Bracket, Body Support, NO.1 |
| 51753 | Bracket, Body Support, NO.2 |
| 51758A | Bracket, Body Support, NO.4 LH |
| 51761A | Bracket, Body Support, NO.5 RH |
| 51763B | Bracket, Body Support, NO.6 |
| 51765A | Bracket, Frame Body Mounting, NO.7 RH |
| 51767C | Bracket, Frame Body Mounting, NO.8 RH |
| 53739E | Seal, Front Fender Apron TO Frame, Rear |
| 57107 | Bracket Sub-assy, Strut Bar, RH |
| 57108 | Bracket Sub-assy, Strut Bar, LH |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
