Toyota Coaster
1993-01 → 2016-12 · chassis BB4#,5#,BZB40,50,HZB50,RZB40,50,TRB40,50,XZB40,5# · catalogue 811230 · Europe
Discontinued model
Data version 2016-12
Heating & Air Conditioning - Cooler Unit
36 part groups · 9 illustrations
Part groups
| PNC | Description |
|---|---|
| 58870 | Bracket Assy, Cooling Box |
| 58880A | Leg Assy, Cooling Box |
| 58880C | Leg Assy, Cooling Box, NO.1 |
| 58880D | Leg Assy, Cooling Box, NO.2 |
| 58899B | Bracket, Cooling Box, NO.2 |
| 66999 | Stay, Cup Opener |
| 87116A | Spring, Holding (FOR COOLER UNIT CASE) |
| 88361 | Fan, Cooler Blower, NO.1 |
| 88371 | Fan, Cooler Blower, NO.2 |
| 88501 | Evaporator Sub-assy, Cooler, NO.1 |

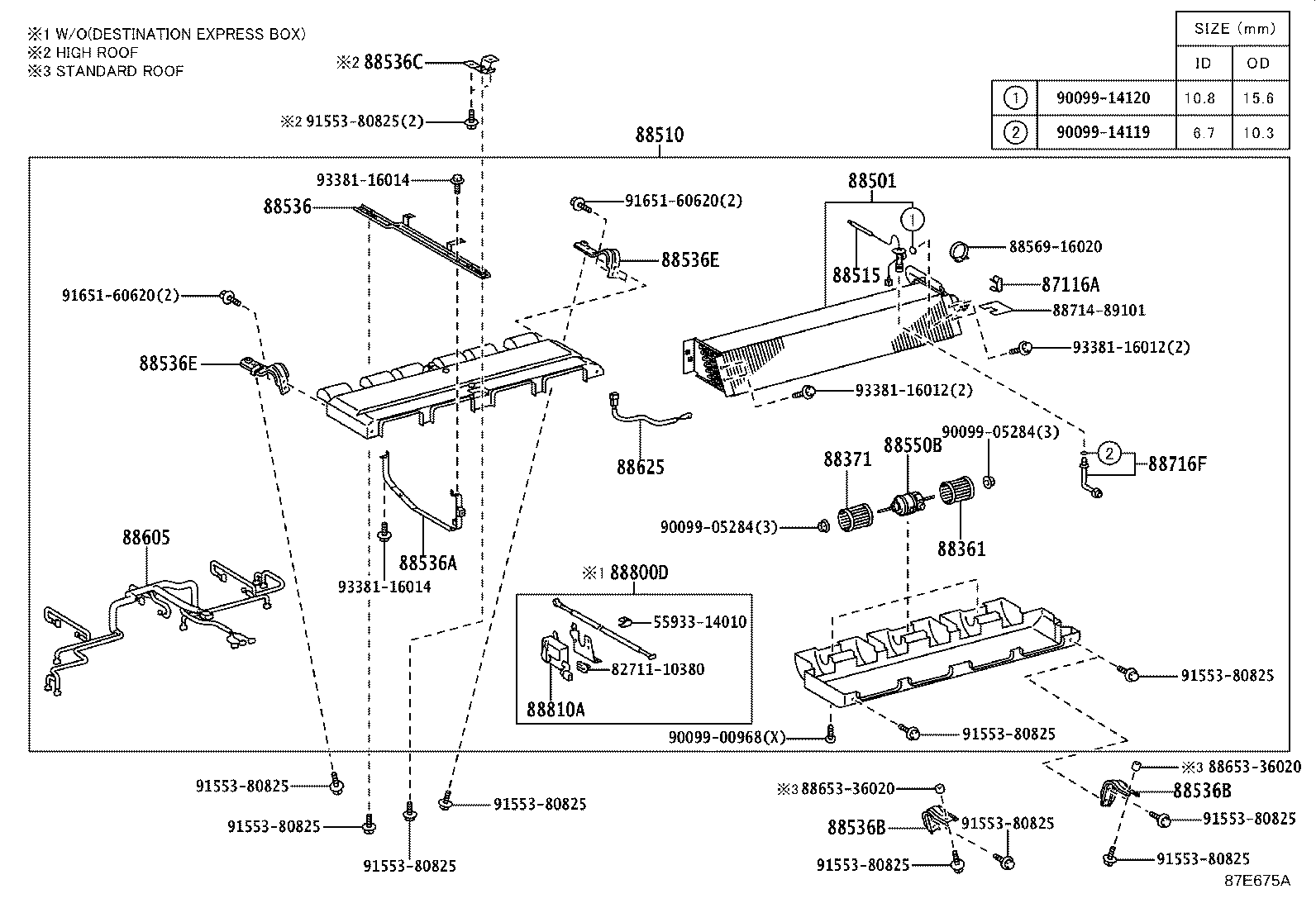

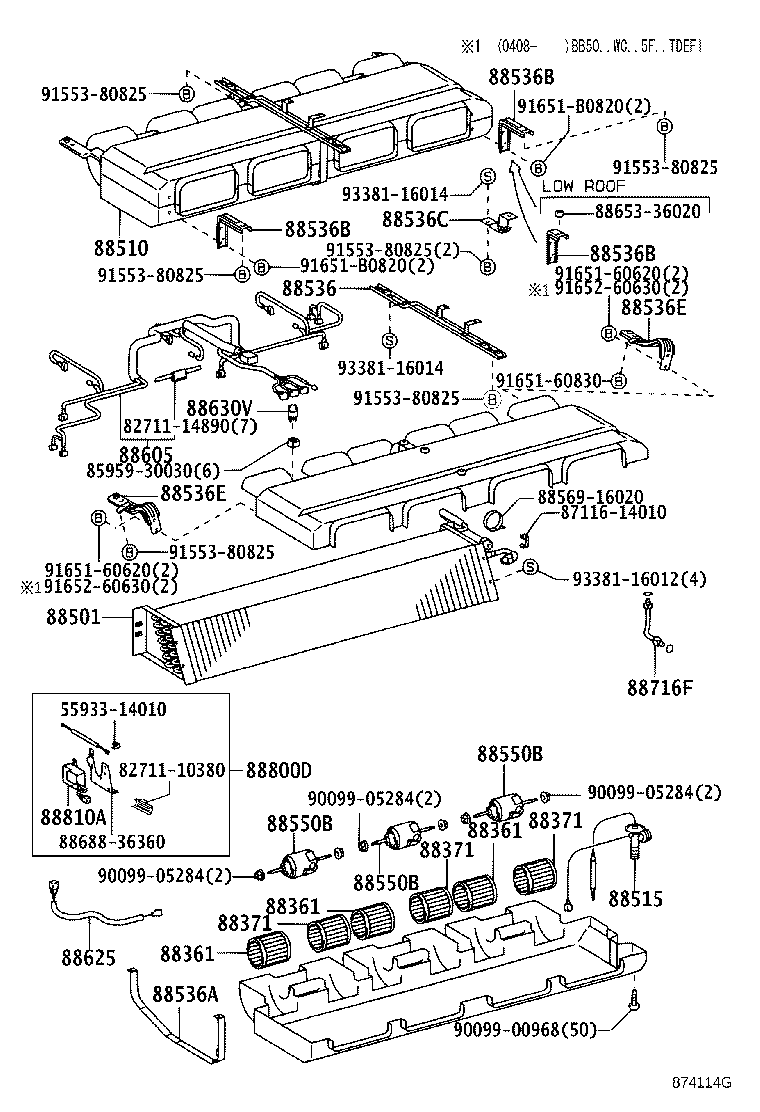

| 88510 | Unit Assy, Cooler |
| 88515 | Valve, Cooler Expansion |
| 88536 | Bracket, Cooling Unit, NO.1 |
| 88536A | Bracket, Cooling Unit, NO.2 |
| 88536B | Bracket, Cooling Unit, NO.3 |
| 88536C | Bracket, Cooling Unit, NO.4 |
| 88536E | Bracket, Cooling Unit, NO.5 |
| 88550B | Motor Assy, Blower |
| 88605 | Harness Sub-assy, Cooler Wiring, NO.1 |
| 88625 | Thermistor, Cooler, NO.1 |
| 88630V | Relay Assy |
| 88716F | Pipe, Cooler Refrigerant Liquid, F |
| 88800D | Cooling Unit Servo |
| 88810A | Actuator Assy, Servo Moter |
| 89903 | Motor Sub-assy, Cooler Box Fan |

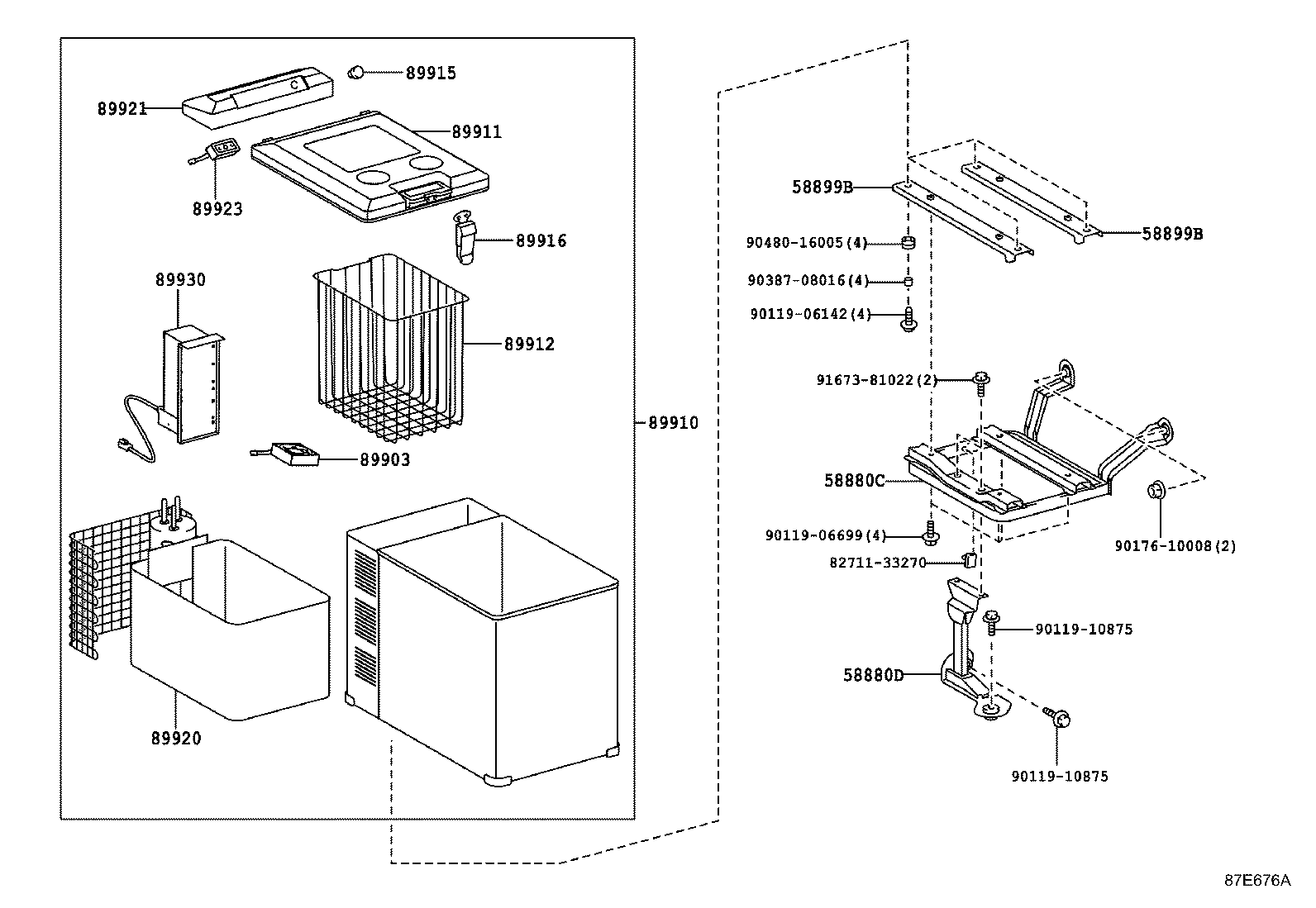

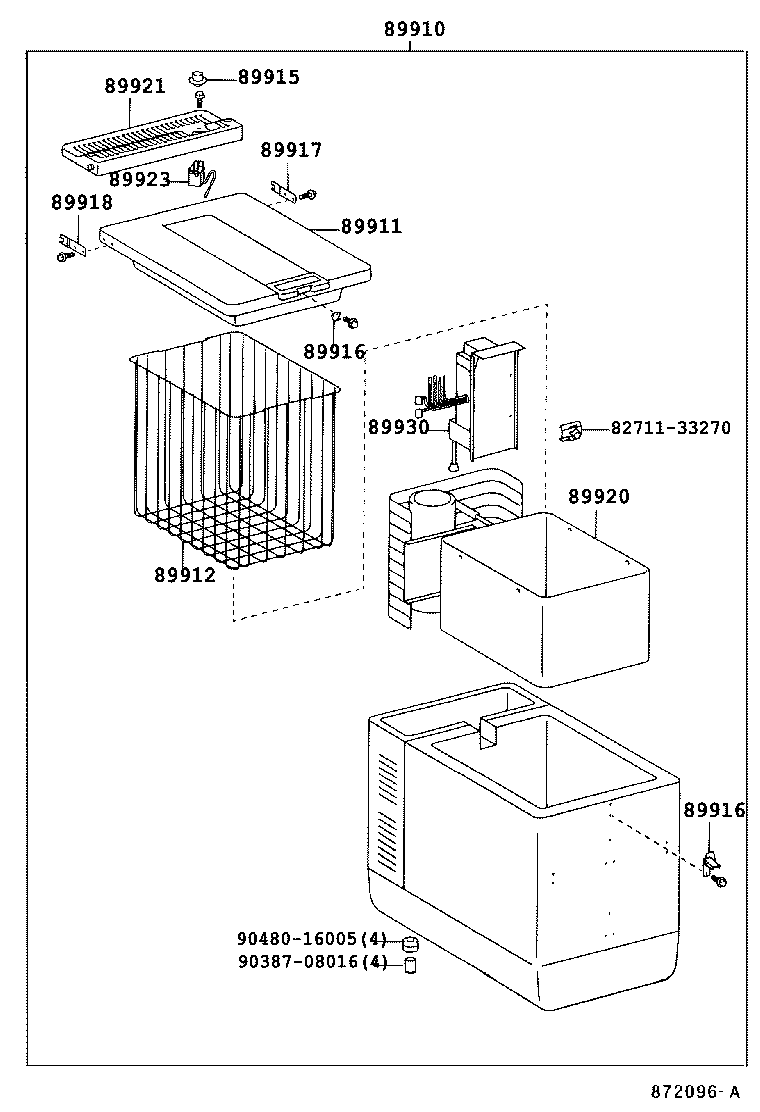

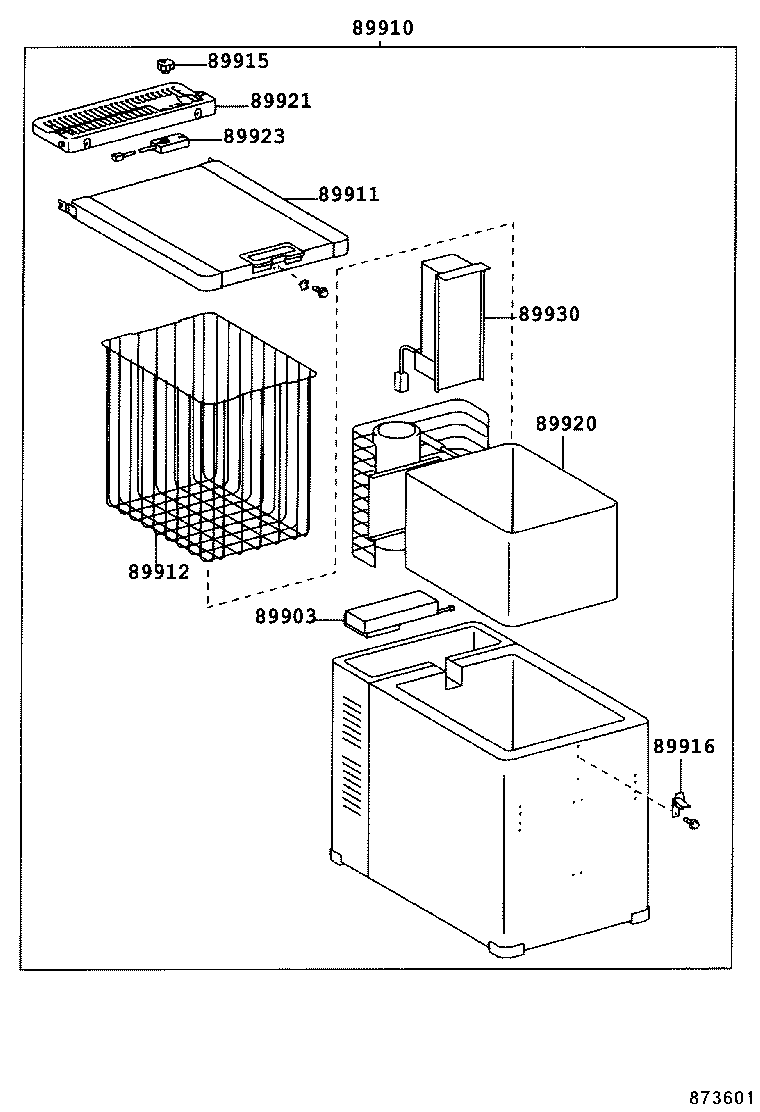

| 89910 | Box Assy, Cooler |
| 89911 | Door, Cooler Box |
| 89912 | Tray, Cooler Box |
| 89915 | Dial, Cooler Control |
| 89916 | Lock, Cooler Box |
| 89917 | Hinge, Cooler Box Door, RH |
| 89918 | Hinge, Cooler Box Door, LH |
| 89920 | Unit Assy, Cooler Drive Mechanism |
| 89921 | Case, Cooler Drive Unit |
| 89923 | Thermistor, Cooler Box |
| 89930 | Parts Assy, Cooler Box Electrical |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
