Toyota Yaris
2005-08 → 2011-07 · chassis NCP9# · catalogue 112320 · General
Supported model
Data version 2012-01

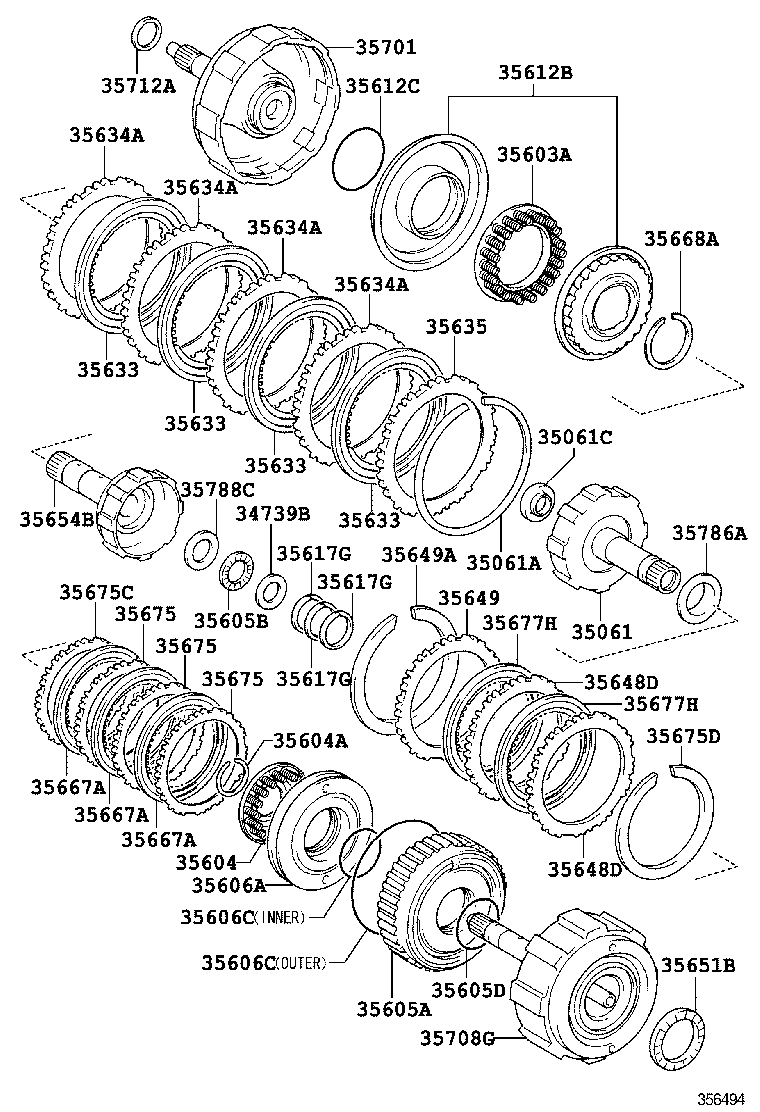

Brake Band & Multiple Disc Clutch (ATM)
43 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 34739B | Race, Thrust Bearing(FOR C2 HUB) |
| 35061 | Hub Sub-assy, Forward Clutch |
| 35061A | Ring, Hole Snap(FOR FORWARD CLUTCH FLANGE) |
| 35061B | Race, Thrust Bearing(FOR FORWARD CLUTCH HOB) |
| 35061C | Bearing, Thrust Needle Roller(FOR FORWARD CLUTCH HUB) |
| 35601 | Drum Sub-assy, Clutch |
| 35601B | Ring, O (FOR FRONT CLUTCH DRUM) |
| 35601D | Bearing, Thrust Needle Roller (FOR FRONT CLUTCH DRUM) |
| 35603A | Spring Sub-assy, Forward Clutch Return |
| 35604 | Spring Sub-assy, Direct Clutch Return |
| 35604A | Ring, Shaft Snap (FOR DIRECT CLUTCH PISTON) |
| 35605A | Drum Sub-assy, Direct Clutch |
| 35605B | Bearing, Thrust Needle Roller |
| 35605D | Ring, O(FOR DIRECT CLUTCH DRUM) |
| 35606A | Piston Sub-assy, Direct Clutch |
| 35606C | Ring, O (FOR DIRECT CLUTCH PISTON) |
| 35612B | Piston, Forward Clutch |
| 35612C | Ring, O(FOR FORWARD CLUTCH PISTON) |
| 35617G | Ring, Clutch Drum Oil Seal |
| 35633 | Disc, Clutch (FOR FRONT CLUTCH) |
| 35634A | Plate, Clutch (FOR FORWARD MULTIPLE DISC CLUTCH) |
| 35635 | Flange, Forward Clutch |
| 35647A | Plate, Clutch (FOR DIRECT MULTIPLE DISC CLUTCH) |
| 35648D | Plate, Clutch, NO.3 |
| 35649 | Flange, Reverse Clutch |
| 35649A | Ring, Hole Snap(FOR REVERSE CLUTCH FLANGE) |
| 35649B | Flange, Reverse Clutch |
| 35651B | Bearing, Thrust Needle Roller (FOR REAR CLUTCH DRUM) |
| 35654B | Hub, Direct Clutch |
| 35667A | Disk, Direct Clutch |
| 35668 | Balancer, Clutch, NO.1 |
| 35668A | Ring, Snap(FOR CLUTCH BALANCER) |
| 35675 | Flange, Rear Clutch |
| 35675C | Flange, Direct Clutch |
| 35675D | Ring, Hole Snap (FOR DIRECT CLUTCH FLANGE) |
| 35677H | Disc, Reverce Clutch |
| 35701 | Shaft Sub-assy, Input |
| 35706 | Gear Sub-assy, Planetary Sun |
| 35708G | Shaft Sub-assy, Intermediate |
| 35712A | Ring, Input Shaft Oil Seal |
| 35748C | Ring, Intermediate Shaft Oil Seal |
| 35786A | Race, Thrust Bearing, NO.1 |
| 35788C | Race, Thrust Bearing, NO.3 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
