Toyota Ractis
2009-10 → 2010-08 · chassis SCP100 · catalogue 114320 · General
Supported model
Data version 2011-01

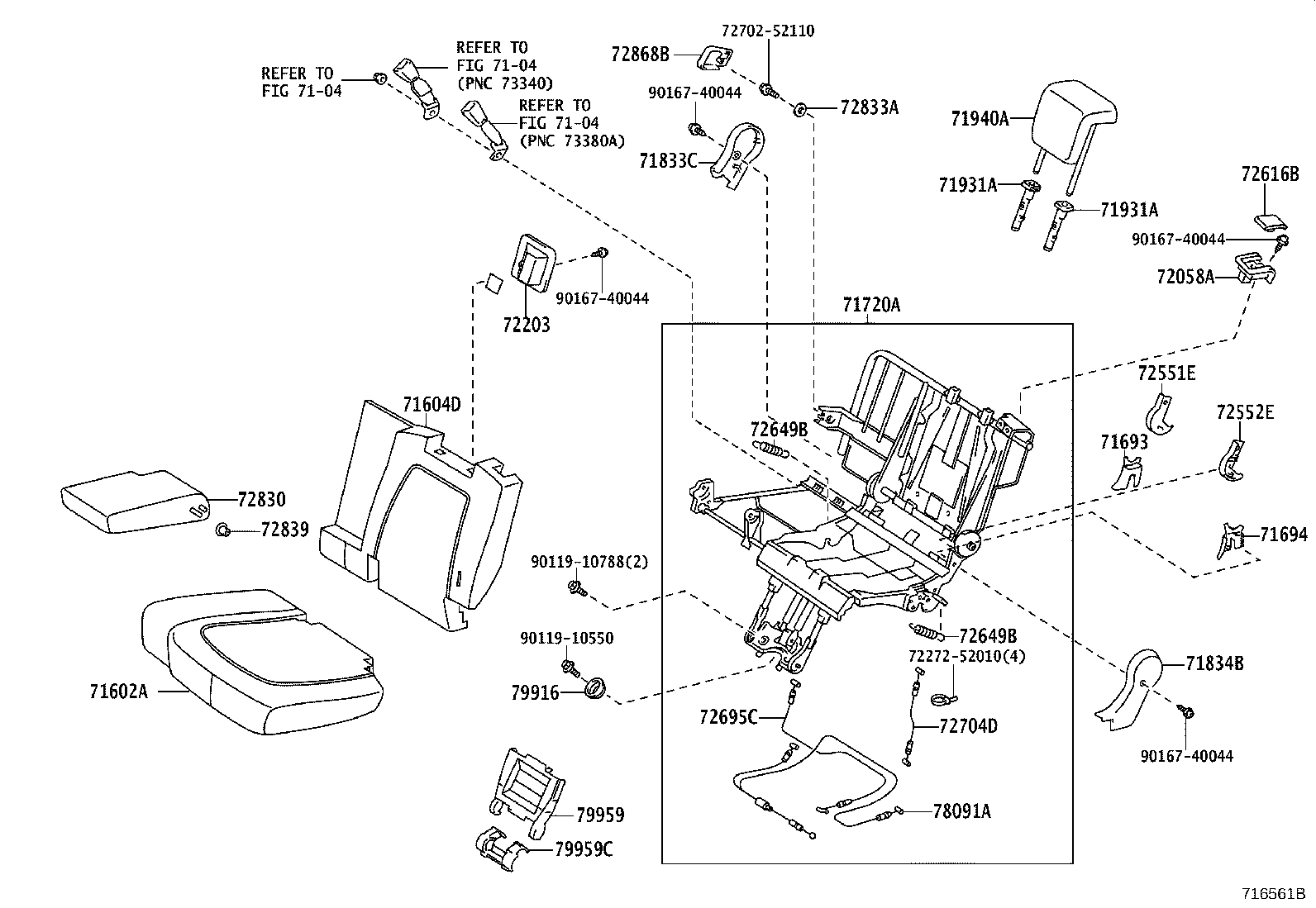

Rear Seat & Seat Track
34 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 71601C | Pad Sub-assy, Rear Seat Cushion W/Cover, RH |
| 71602A | Pad Sub-assy, Rear Seat Cushion W/Cover, LH |
| 71603D | Pad Sub-assy, Rear Seatback W/Cover, RH |
| 71604D | Pad Sub-assy, Rear Seatback W/Cover, LH |
| 71693 | Cover, Rear Seat Cushion Hinge, Lower RH |
| 71694 | Cover, Rear Seat Cushion Hinge, Lower LH |
| 71710A | Frame Assy, Rear Side Seat, RH |
| 71720A | Frame Assy, Rear Side Seat, LH |
| 71833A | Cover, Rear Seat Reclining, NO.1 RH |
| 71833C | Cover, Rear Seat Reclining, NO.2 RH |
| 71834A | Cover, Rear Seat Reclining, NO.1 LH |
| 71834B | Cover, Rear Seat Reclining, NO.2 LH |
| 71931A | Support, Rear Seat Headrest |
| 71940A | Headrest Assy, Rear Seat |
| 72057 | Lever Sub-assy, Rear Seat Lock Control, RH |
| 72058A | Lever Sub-assy, Rear Seat Lock Control, LH |
| 72203 | Handle Sub-assy, Rear Seat Track |
| 72551E | Cover, Reclining Hinge, RH |
| 72552E | Cover, Reclining Hinge, LH |
| 72616B | Cover, Rear Seat Lock Striker |
| 72649B | Spring, Rear Seat Cushion Support |
| 72695B | Cable, Rear Seat Lock Control, RH |
| 72695C | Cable, Rear Seat Lock Control, LH |
| 72704C | Cable, Rear NO.2 Seat Reclining Control |
| 72704D | Cable, Rear NO.2 Seat Reclining Control |
| 72830 | Armrest Assy, Rear Seat, Center |
| 72833A | Plate, Seat Center Armrest, Inner |
| 72839 | Shim, Rear Seat Armrest Hinge |
| 72868B | Cover, Center Armrest Hinge |
| 78091 | Cable Sub-assy, Fold Seat Lock Control |
| 78091A | Cable Sub-assy, Fold Seat Lock Control |
| 79916 | Bracket, Seat Leg, NO.2 |
| 79959 | Cover, RR Seat Leg |
| 79959C | Cover, Rear Seat Leg |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
