Toyota Ractis
2010-11 → 2016-07 · chassis NCP120 · catalogue 114330 · General
Supported model
Data version 2017-01
Heating & Air Conditioning - Control & Air Duct
24 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|

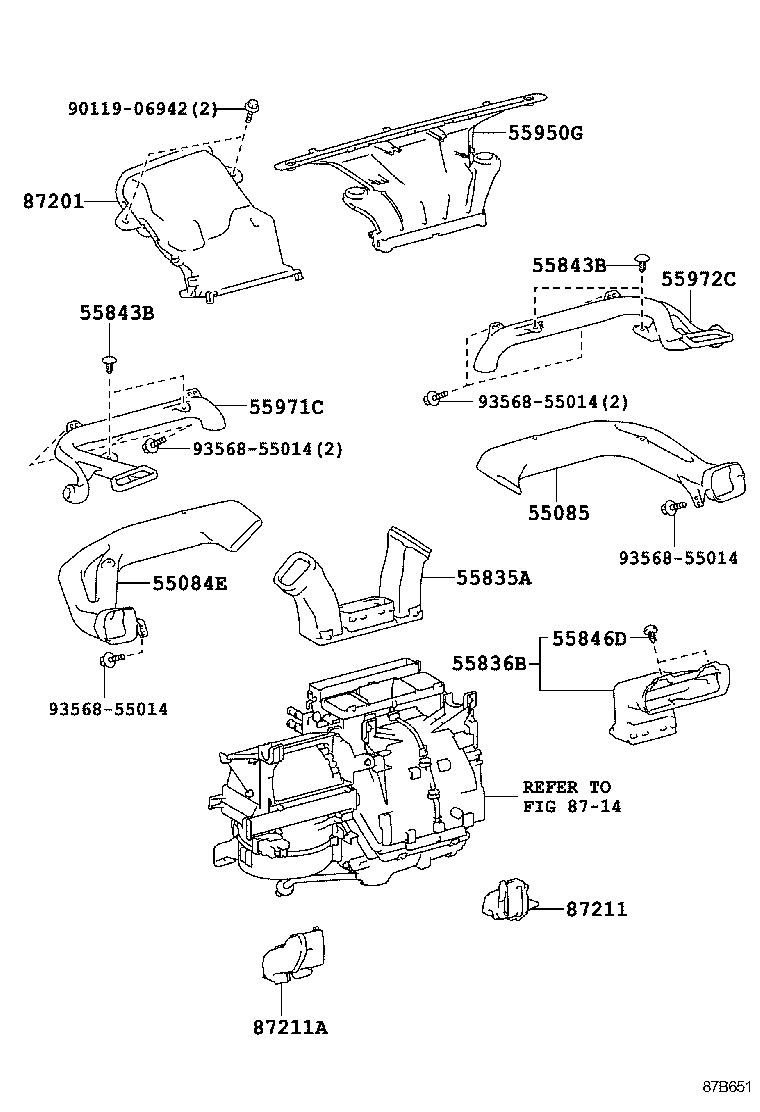

| 55084E | Duct Sub-assy, Heater TO Register, NO.1 |
| 55085 | Duct Sub-assy, Heater TO Register, NO.2 |
| 55835A | Duct, Heater TO Register, Center |
| 55836B | Duct, Heater TO Resister, Center, NO.2 |
| 55843B | Clip, Heater TO Register Duct |
| 55846D | Clip, Heater TO Register Duct |
| 55900 | Control Assy, Air Conditioner |
| 55901A | Bulb, Heater Control Sub-assy, NO.1 |
| 55901D | Control Sub-assy, Heater, NO.1 |
| 55902E | Control Sub-assy, Heater, NO.2 |
| 55902G | Bulb, Heater Control Sub-assy, NO.2 |
| 55903A | Control Sub-assy, Heater, NO.3 |
| 55903B | Bulb, Heater Control Sub-assy, NO.3 |
| 55906A | Cable Sub-assy, Defroster Damper Control |
| 55908A | Cable Sub-assy, Air Inlet Damper Control |
| 55909A | Cable Sub-assy, Airmix Damper Control |
| 55950G | Nozzle Assy, Defroster |
| 55971C | Duct, Side Defroster Nozzle, NO.1 |
| 55972C | Duct, Side Defroster Nozzle, NO.2 |
| 87201 | Duct Sub-assy, Air, NO.1 |
| 87211 | Duct, Air, NO.1 |
| 87211A | Duct, Air, NO.2 |

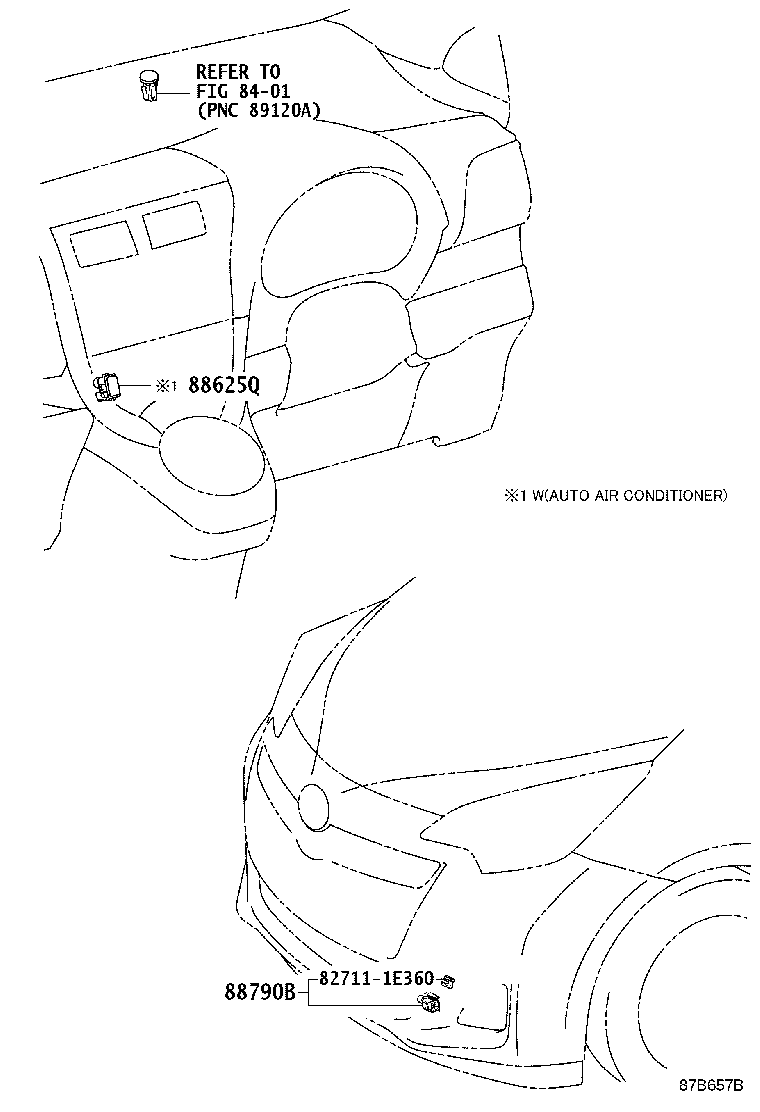

| 88625Q | Thermistor, Cooler (ROOM TEMP. SENSOR) |
| 88790B | Thermistor Assy |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
