Toyota Sienta (JPP)
2015-06 → 2022-07 · chassis NHP170,NSP170 · catalogue 119330 · General
Supported model
Data version 2023-09
Battery & Battery Cable
29 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|

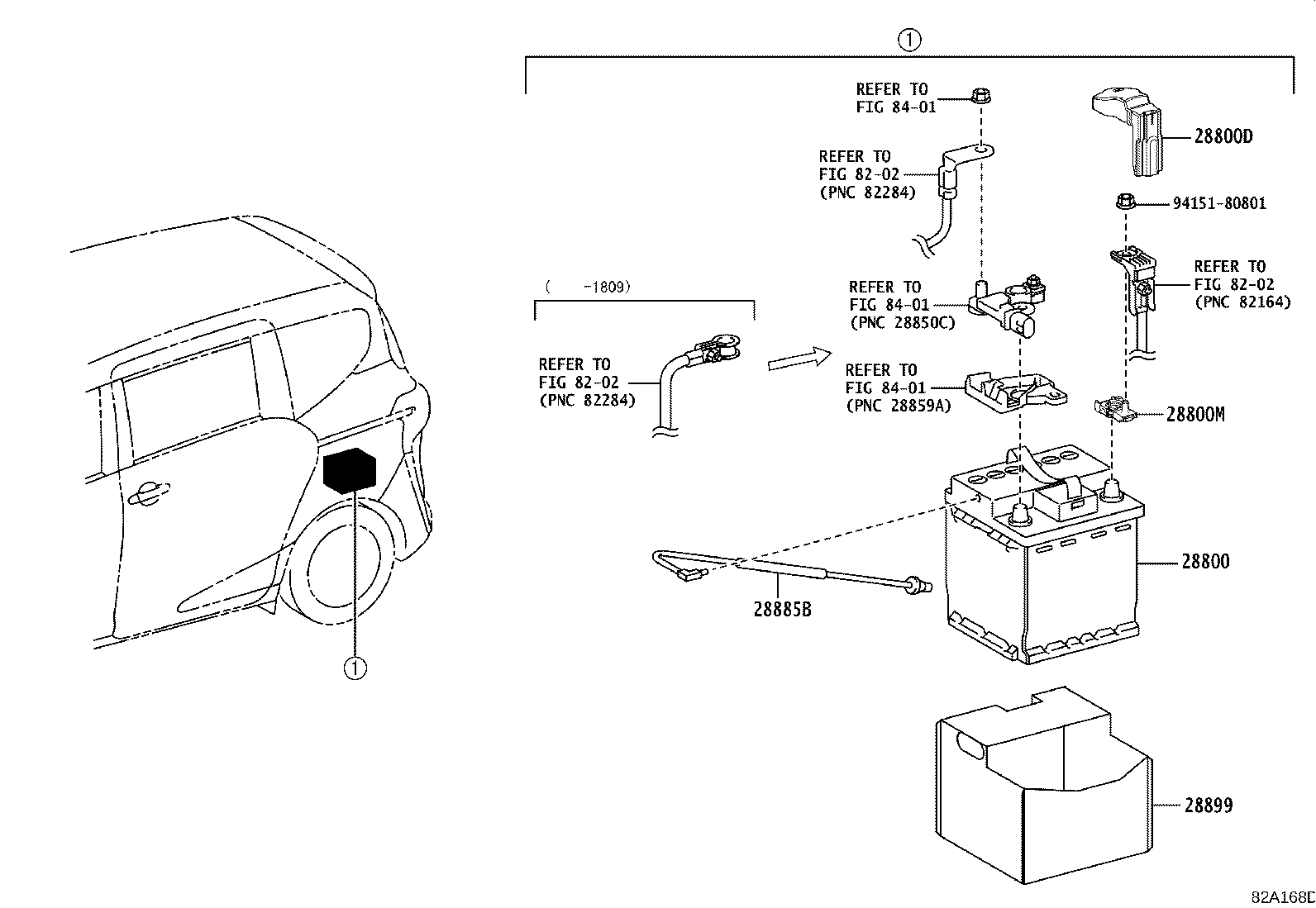

| 28800 | Battery |
| 28800A | Terminal, Battery Positive |
| 28800D | Cover, Connector(FOR BATTERY TERMINAL) |
| 28800M | Terminal, Battery Positive |
| 28885B | Hose, Battery |
| 28899 | Insulator, Battery |
| 58102D | Panel Sub-assy, Front Floor, LH |
| 58103E | Reinforcement Sub-assy, Front Floor, Front |

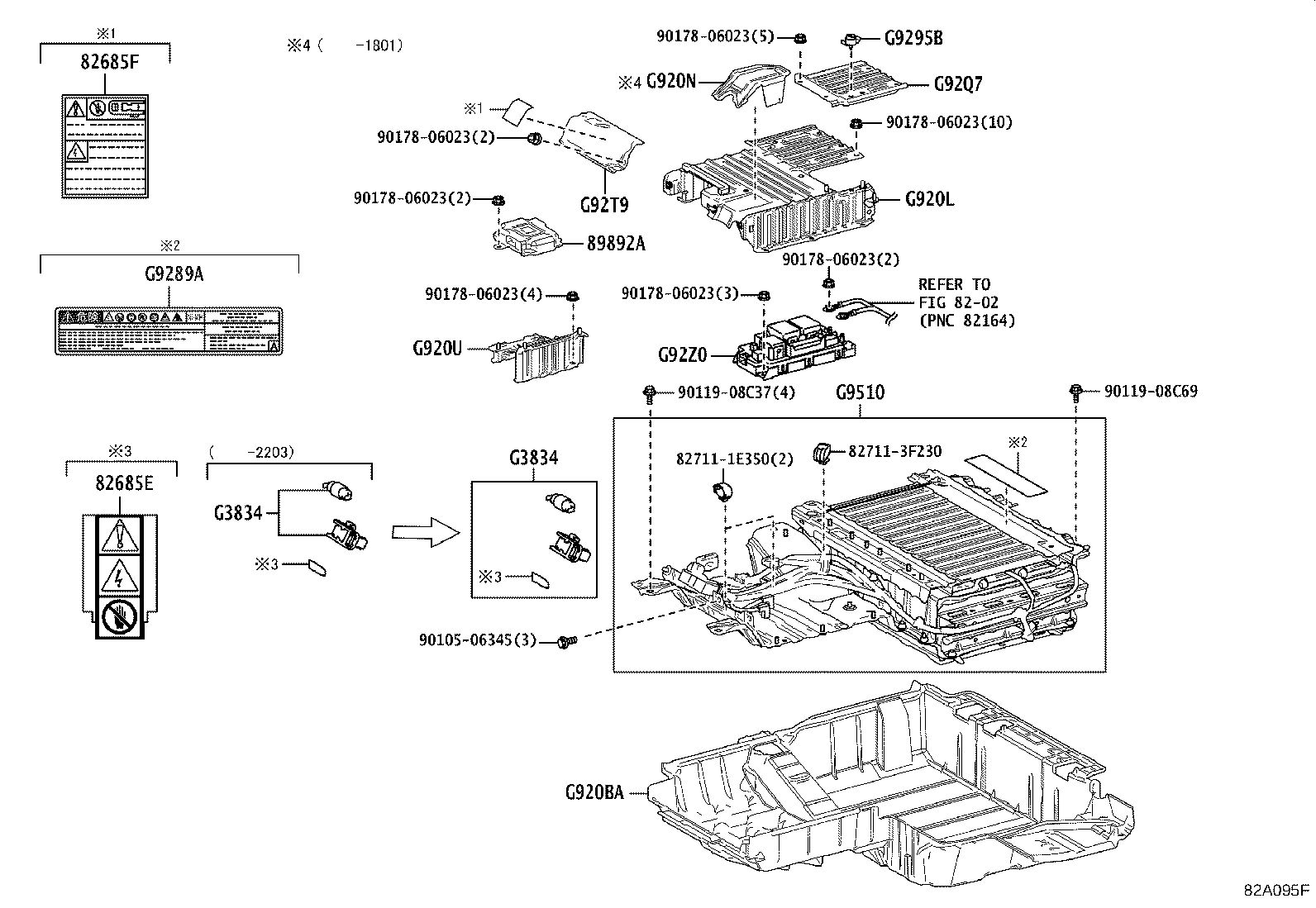

| 82685E | Plate, Service Plug Caution |
| 82685F | Main Battery Caution Plate, NO.1 |
| 89892A | Sensor, Battery Voltage |
| G3834 | Grip, Service Plug |
| G920BA | Tray Sub-assy, HV Battery, NO.1 |
| G920CA | Tray Sub-assy, HV Battery, NO.2 |
| G920L | Cover Sub-assy, Hybrid Battery, Upper NO.1 |
| G920N | Cover Sub-assy, HV Battery, Upper NO.2 |
| G920U | Bracket Sub-assy, HV Battery Carrier, NO.4 |
| G9230 | Blower Assy, Battery Cooling |
| G9289A | Label, Battery Caution |
| G9295B | Striker, Battery Cover Lock |
| G92D1 | Duct, Hybrid Battery Intake, NO.1 |
| G92D2 | Duct, Hybrid Battery Intake, NO.2 |
| G92D3 | Duct, Hybrid Battery Intake, NO.3 |
| G92DH | Filter, HV Battery Intake, NO.1 |
| G92Q7 | Panel, HV Battery Shield, NO.5 |
| G92T9 | Cover, Hybrid Battery Service Plug |
| G92X4 | Wire, HV Battery Pack, NO.4 |
| G92Z0 | Block Assy, HV Battery Junction |
| G9510 | Battery Assy, HV Supply |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
