Toyota Urban Cruiser
2020-10 → present · chassis K15BR-HS###X · catalogue 134310 · General
Supported model
Data version 2020-10
Front Fender Apron & Dash Panel
20 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 53028 | Support Sub-assy, Radiator, Lower |
| 53202D | Cushion, Radiator Support |
| 53205 | Support Sub-assy, Radiator, Upper |

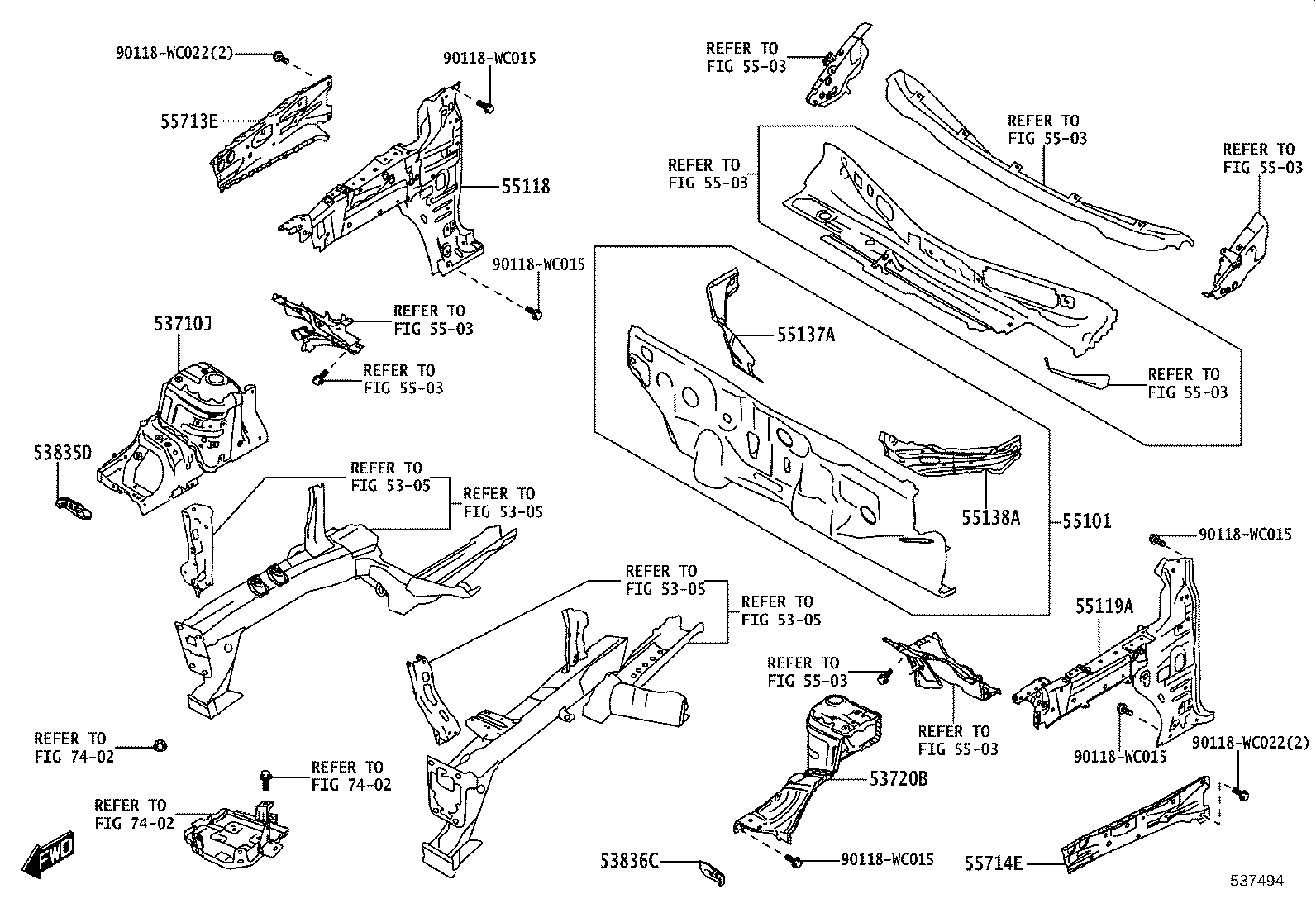

| 53710J | Apron Assy, Front Fender, RH |
| 53720B | Apron Assy, Front Fender, LH |
| 53835D | Bracket, Front Side Panel, RH |
| 53836C | Bracket, Front Side Panel, LH |
| 55101 | Panel Sub-assy, Dash |
| 55118 | Extension, Dash Panel, RH |
| 55119A | Extension, Dash Panel, LH |
| 55137A | Brace, Dash TO Frame, RH |
| 55138A | Brace, Dash TO Frame, LH |

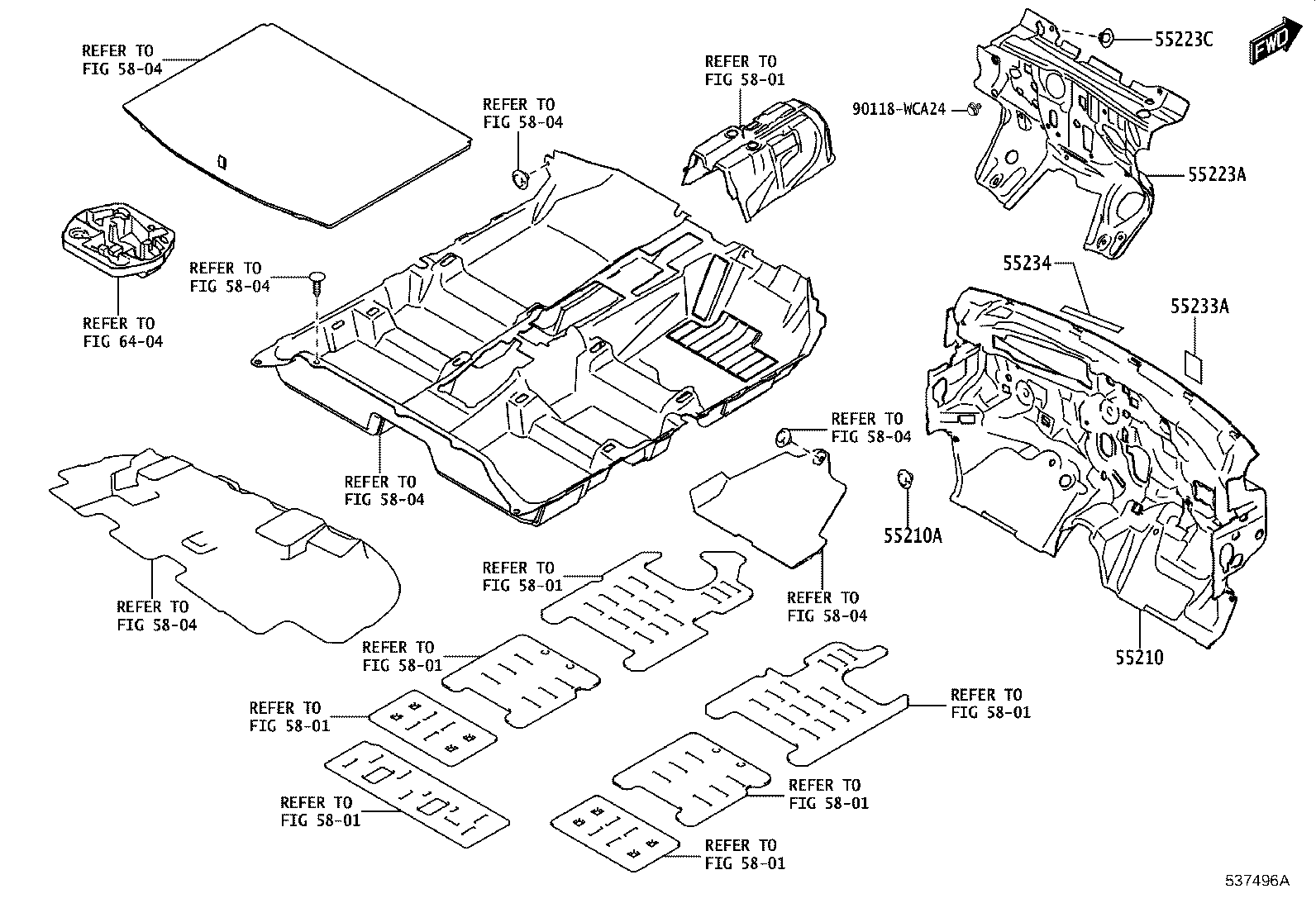

| 55210 | Insulator Assy, Dash Panel |
| 55210A | Clip |
| 55223A | Insulator, Dash Panel, Outer |
| 55223C | Clip |
| 55233A | Sheet, Dash Panel Insulator |
| 55234 | Sheet, Dash Panel Insulator, NO.2 |
| 55713E | Panel, Cowl Top Side, RH |
| 55714E | Panel, Cowl Top Side, LH |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
