Toyota Agya/Wigo
2023-03 → present · chassis A35# · catalogue 136220 · General
Supported model
Data version 2023-07

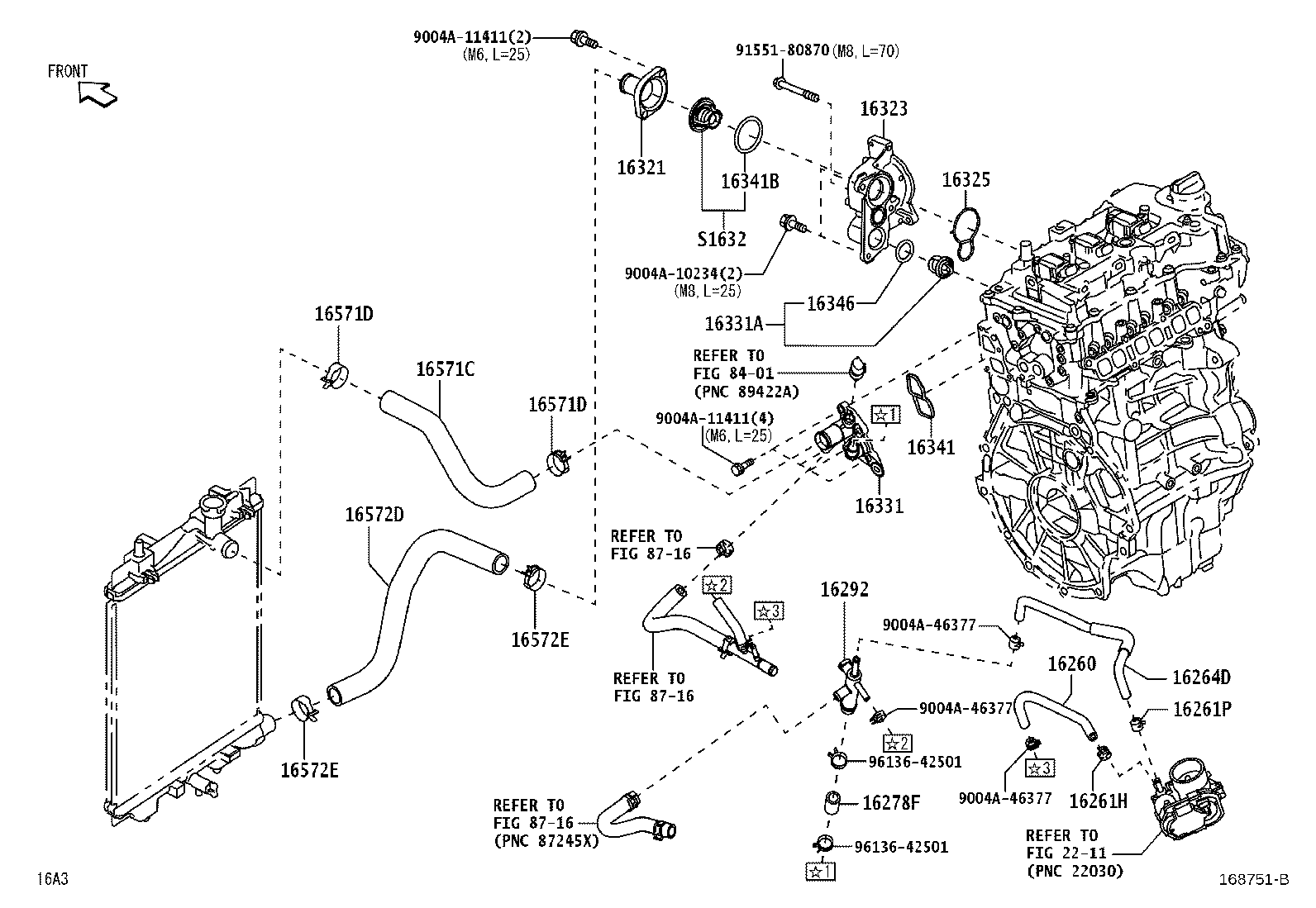

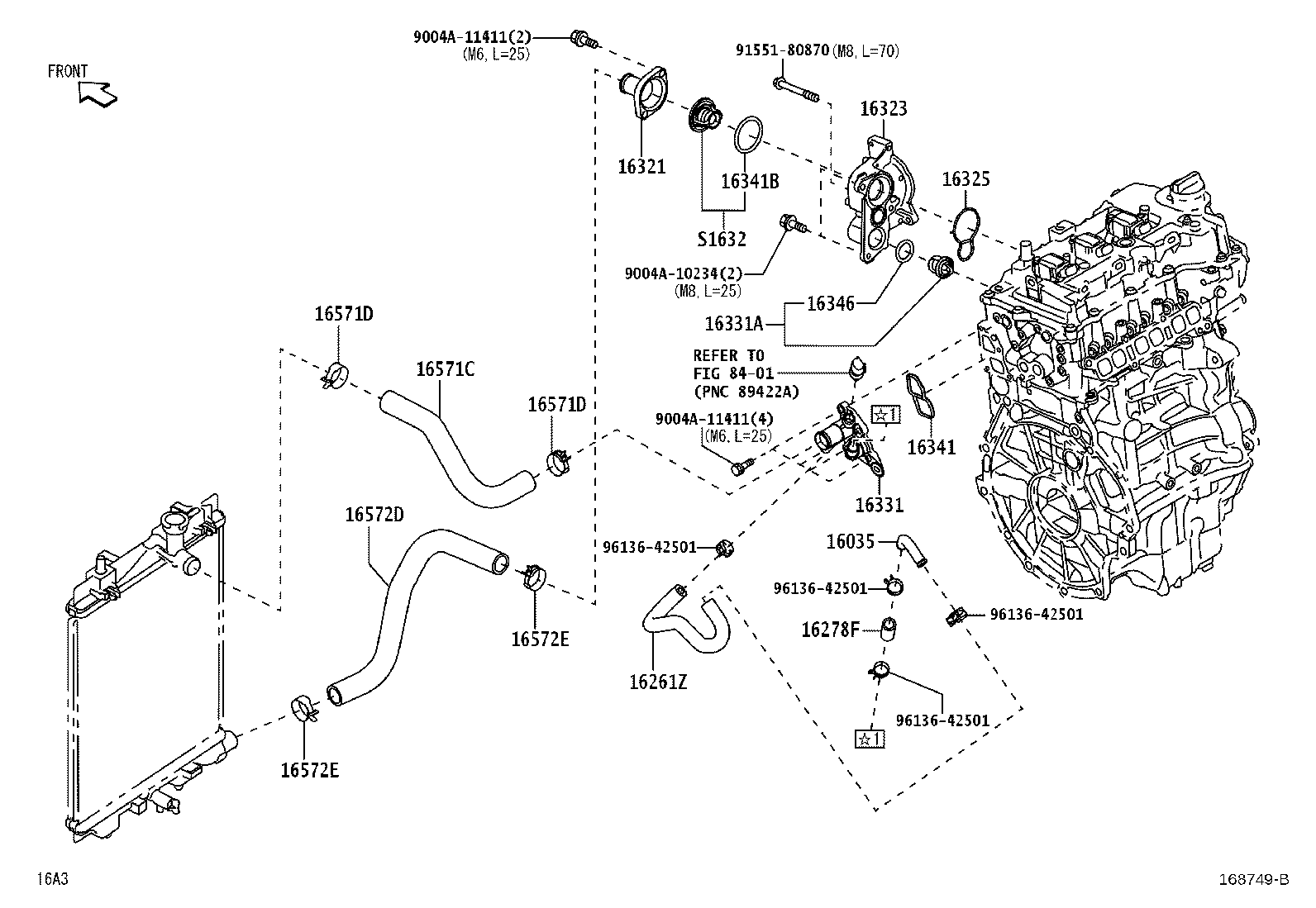

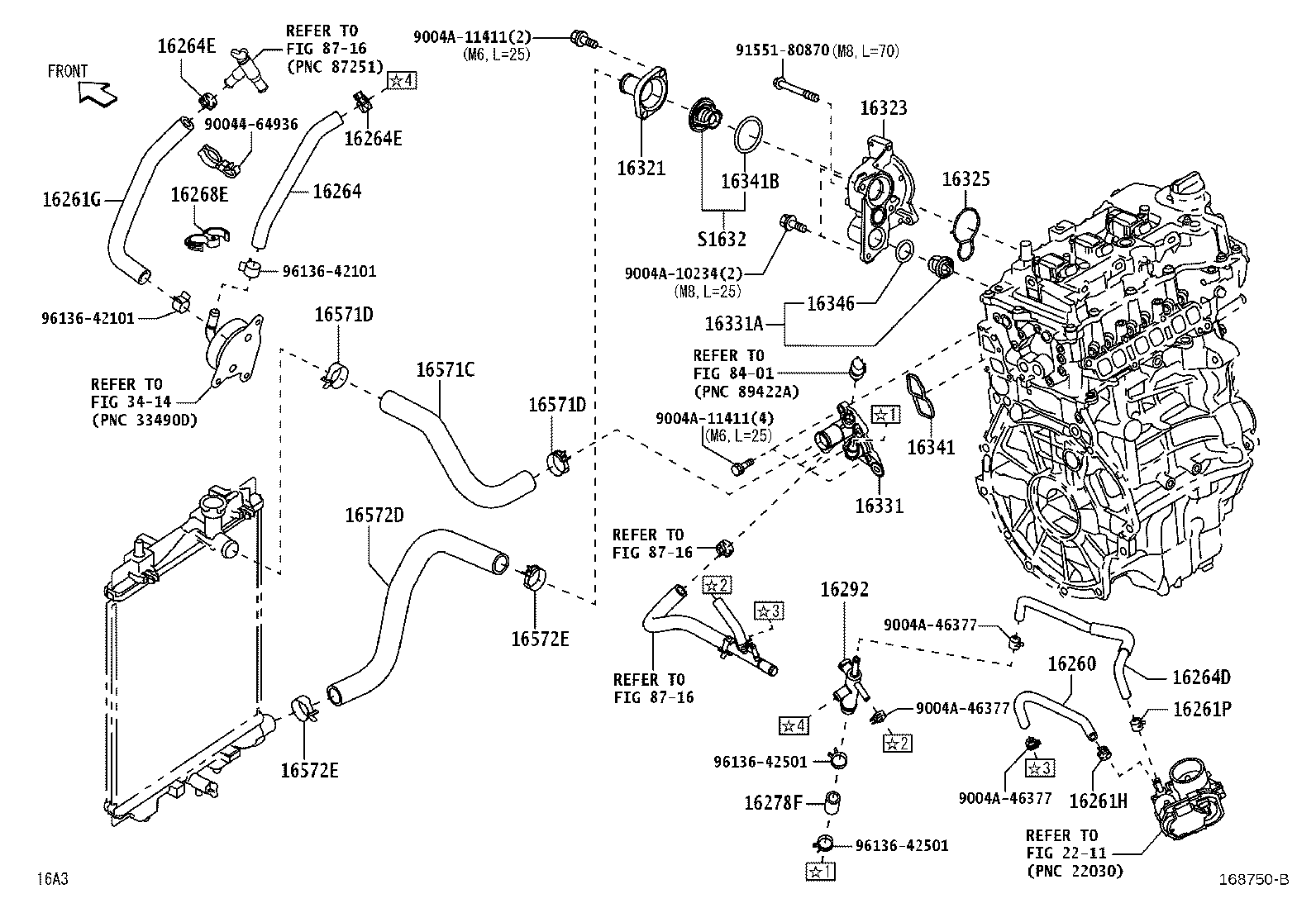

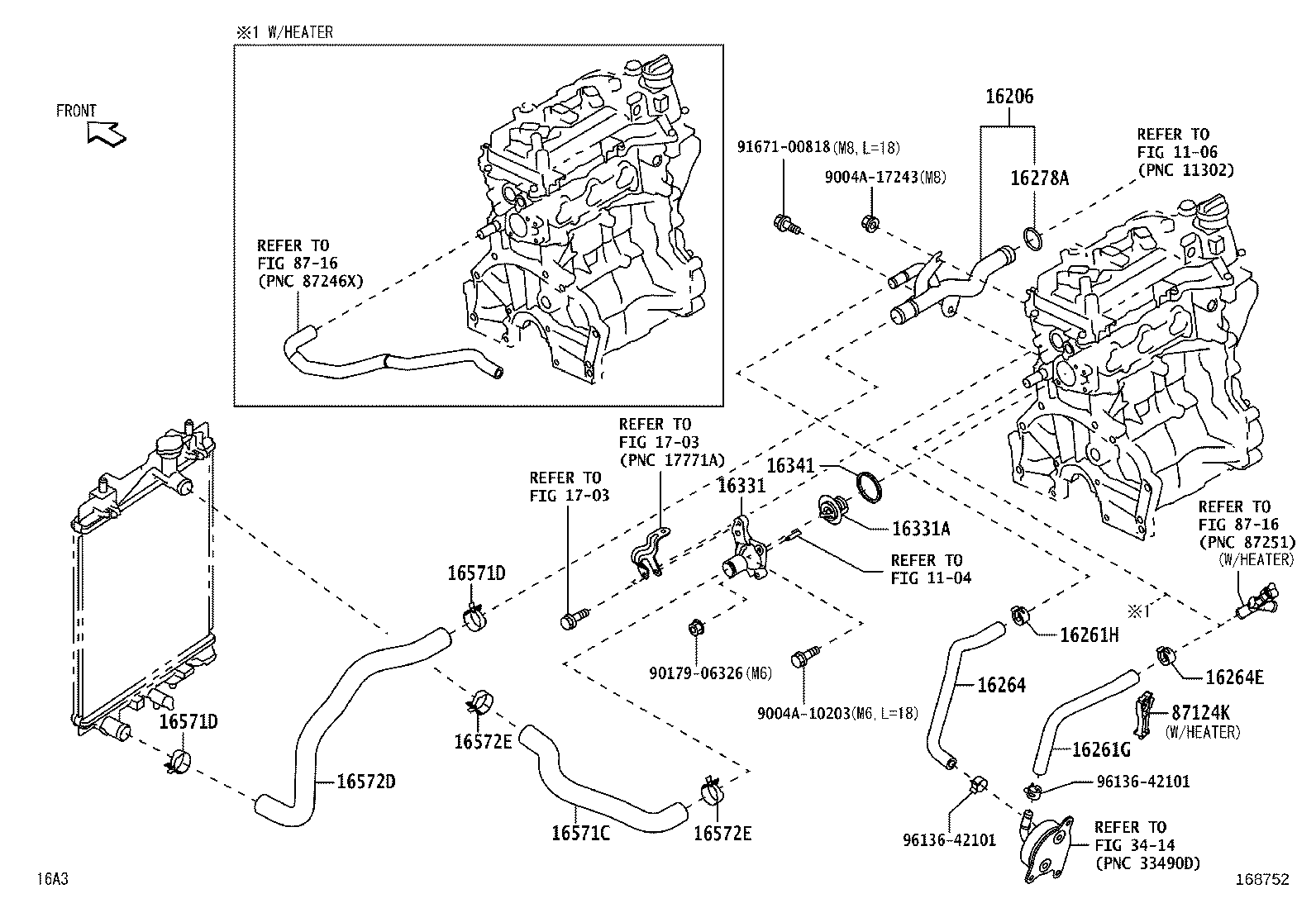

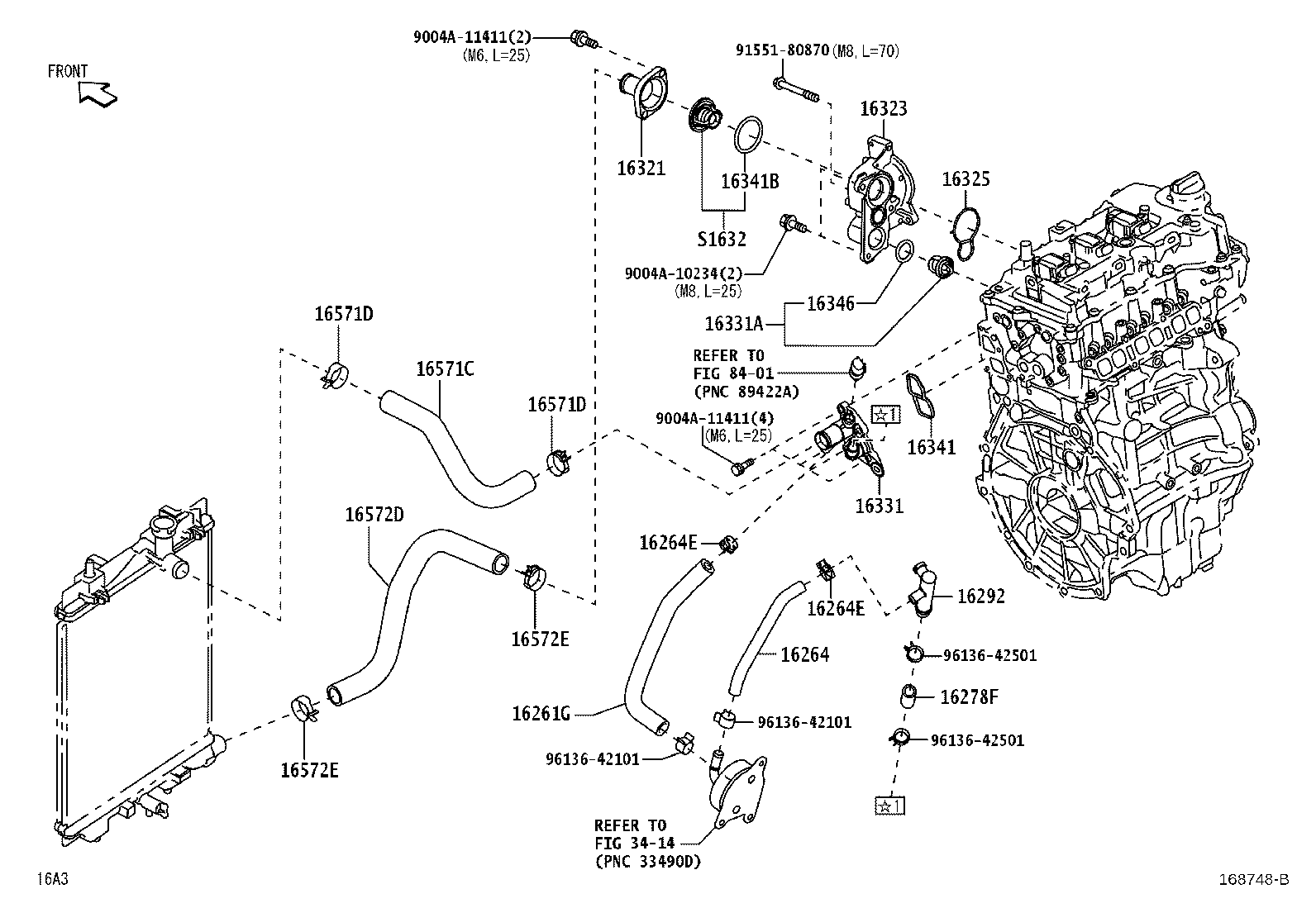

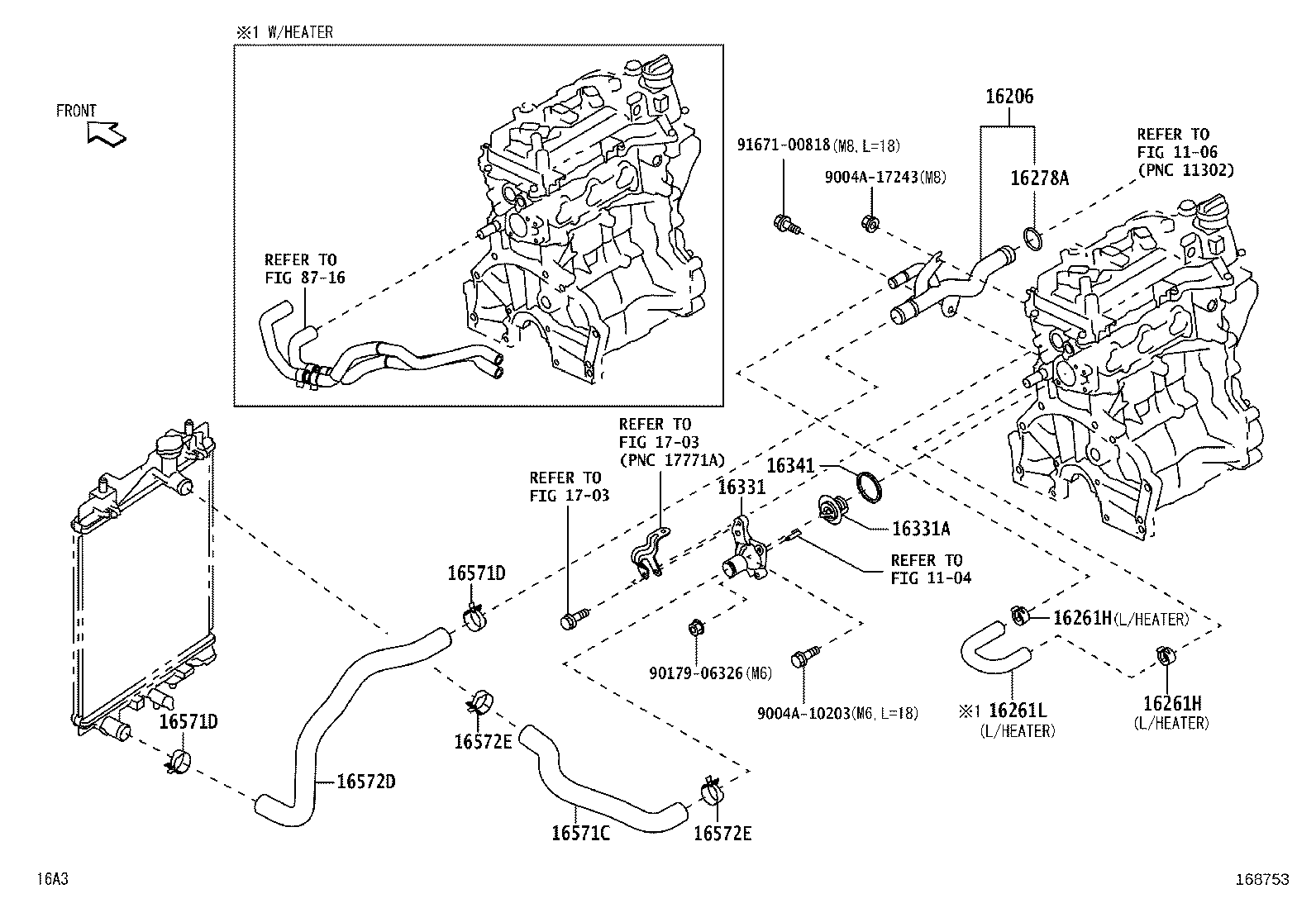

Radiator & Water Outlet
45 part groups · 7 illustrations
Part groups
| PNC | Description |
|---|---|
| 16035 | Joint, Water Hose |
| 16206 | Pipe Sub-assy, Water By-pass |
| 16260 | Hose Assy, Water By-pass |
| 16261G | Hose, Water By-pass, NO.1 |
| 16261H | Clip(FOR WATER BY-PASS HOSE NO.1) |
| 16261L | Hose, Water By-pass |
| 16261P | Clip(FOR WATER BY-PASS HOSE NO.2) |
| 16261Z | Hose, Water By-pass, NO.1 |
| 16264 | Hose, Water By-pass, NO.2 |
| 16264D | Hose, Water By-pass, NO.2 |
| 16264E | Clip(FOR WATER BY-PASS HOSE NO.2) |
| 16268E | Clamp, Hose(FOR WATER BY-PASS PIPE) |
| 16278A | Gasket, Water By-pass |
| 16278F | Hose, Water By-pass, NO.2 |
| 16292 | Joint, Water Hose, NO.2 |
| 16321 | Inlet, Water |
| 16323 | Housing, Water Inlet |
| 16325 | Gasket, Water Inlet Housing, NO.1 |
| 16331 | Outlet, Water |
| 16331A | Thermostat |
| 16341 | Gasket, Water Outlet |
| 16341B | Gasket, Water Inlet |
| 16346 | Gasket, Thermostat |
| 16360A | Fan Assy, W/Motor |
| 16361 | Fan |
| 16363 | Motor, Cooling Fan |
| 16400 | Radiator Assy |
| 16400B | Plug, Radiator Drain Cock |
| 16400F | Packing(FOR RADIATOR DRAIN COCK) |
| 16401 | Cap Sub-assy, Radiator |
| 16470 | Tank Assy, Radiator Reserve |
| 16470A | Hose OR Pipe(FOR RADIATOR RESERVE TANK) |
| 16470F | Clamp, Radiator Reserve Tank Hose |
| 16471B | Cap, Reserve Tank |
| 16533C | Grommet(FOR RADIATOR SUPPORT) |
| 16535 | Support, Radiator, Lower |
| 16567 | Hose(FOR RADIATOR RESERVE TANK) |
| 16571C | Hose, Radiator, NO.1 |
| 16571D | Clip, Radiator Hose, NO.1 |
| 16572D | Hose, Radiator, NO.2 |
| 16572E | Clip, Radiator Hose, NO.2 |
| 16611 | Bracket, Radiator Reserve Tank |
| 16711 | Shroud, Fan |
| 87124K | Clamp, Heater |
| S1632 | Thermostat Set |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
