Toyota Urban Cruiser
2022-11 → present · chassis FG21###,22###,61###,62### · catalogue 138320 · General
Supported model
Data version 2024-04
Camshaft & Valve
25 part groups · 4 illustrations
Part groups

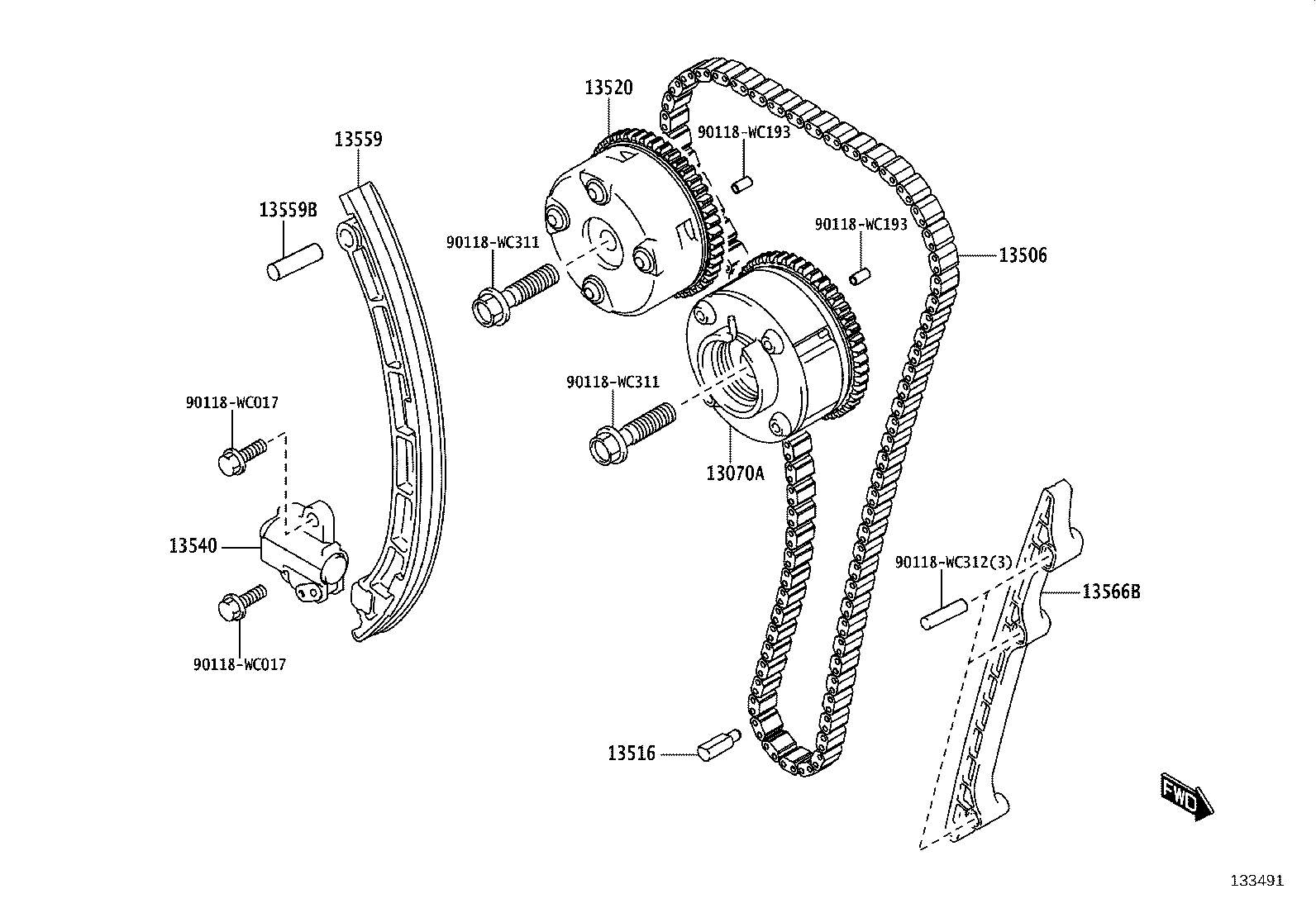

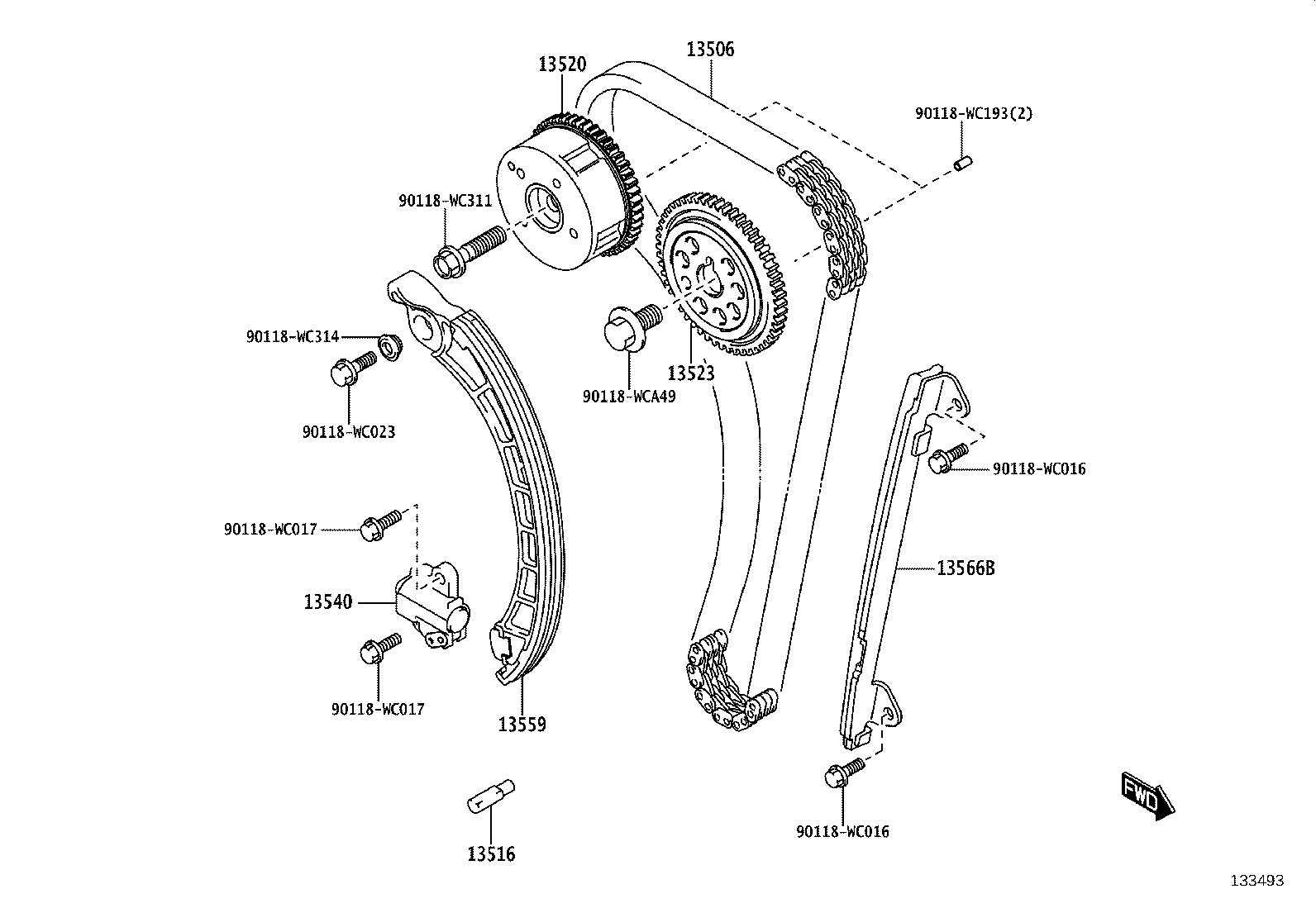

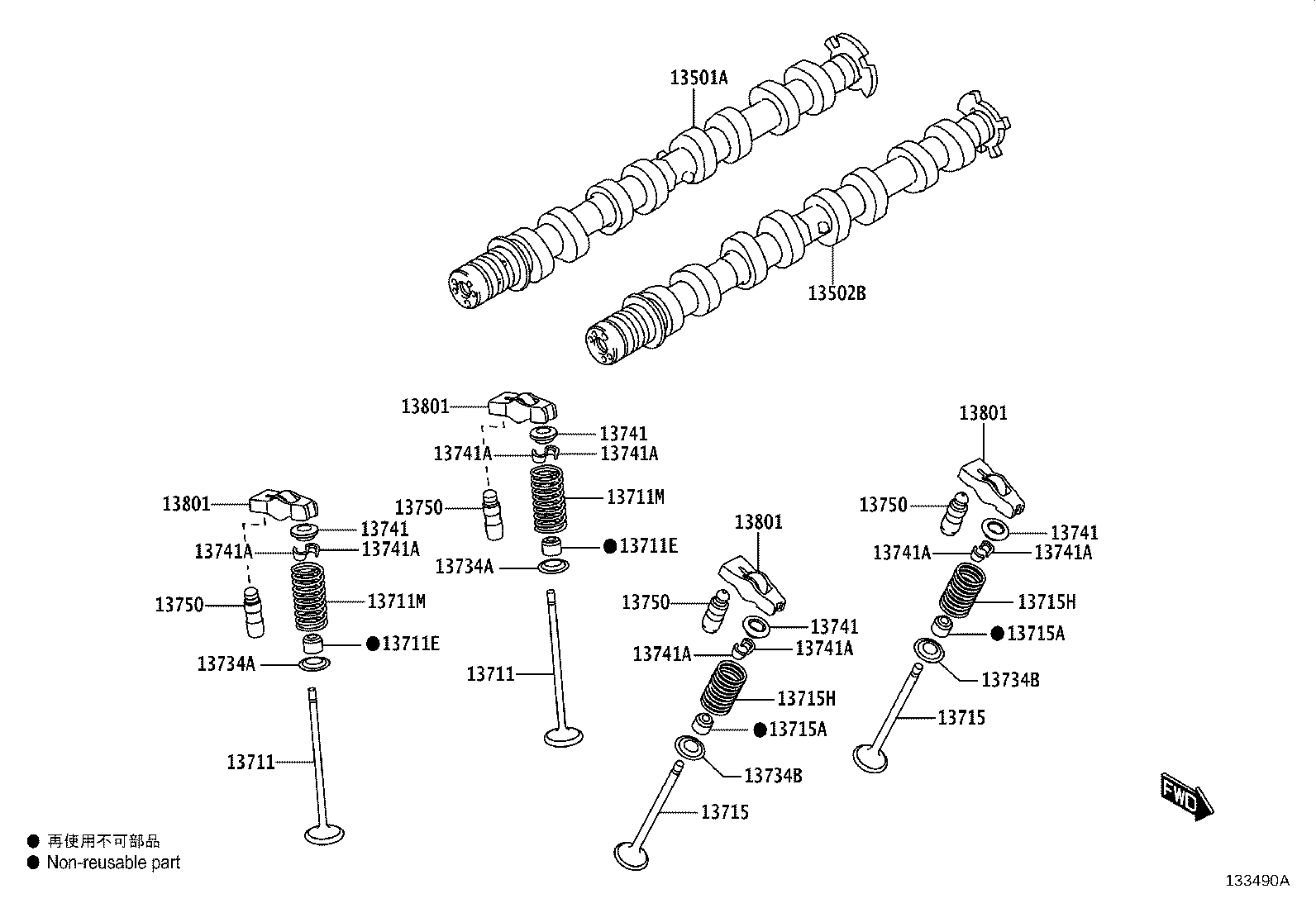

| PNC | Description |
|---|---|
| 11811 | Bearing, Camshaft, NO.1 |
| 13070A | Gear Assy, Camshaft Timing Exhaust |
| 13501A | Camshaft Sub-assy, Intake |
| 13502B | Camshaft Sub-assy, Exhaust |
| 13506 | Chain Sub-assy |
| 13516 | Jet, Oil |
| 13520 | Sprocket Assy, Camshaft Timing |
| 13523 | Gear OR Sprocket, Camshaft Timing |
| 13540 | Tensioner Assy, Chain, NO.1 |
| 13559 | Slipper, Chain Tensioner |
| 13559B | Pin, Straight(FOR CHAIN TENSIONER SLIPPER) |
| 13566B | Guide, Timing Chain |
| 13711 | Valve, Intake |
| 13711E | Seal, Intake Valve Stem Oil |
| 13711M | Spring, Compression(FOR INTAKE VALVE) |
| 13715 | Valve, Exhaust |
| 13715A | Seal, Exhaust Valve Stem Oil |
| 13715H | Spring, Compression(FOR EXHAUST VALVE) |
| 13734A | Seat, Intake Valve Spring |
| 13734B | Seat, Exhaust Valve Spring |
| 13741 | Retainer, Valve Spring |
| 13741A | Lock, Valve Spring Retainer |
| 13750 | Adjuster Assy, Valve Lash |
| 13751 | Lifter, Valve |
| 13801 | Arm Sub-assy, Valve Rocker, NO.1 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
