Toyota Urban Cruiser
2022-11 → present · chassis FG21###,22###,61###,62### · catalogue 138320 · General
Supported model
Data version 2024-04

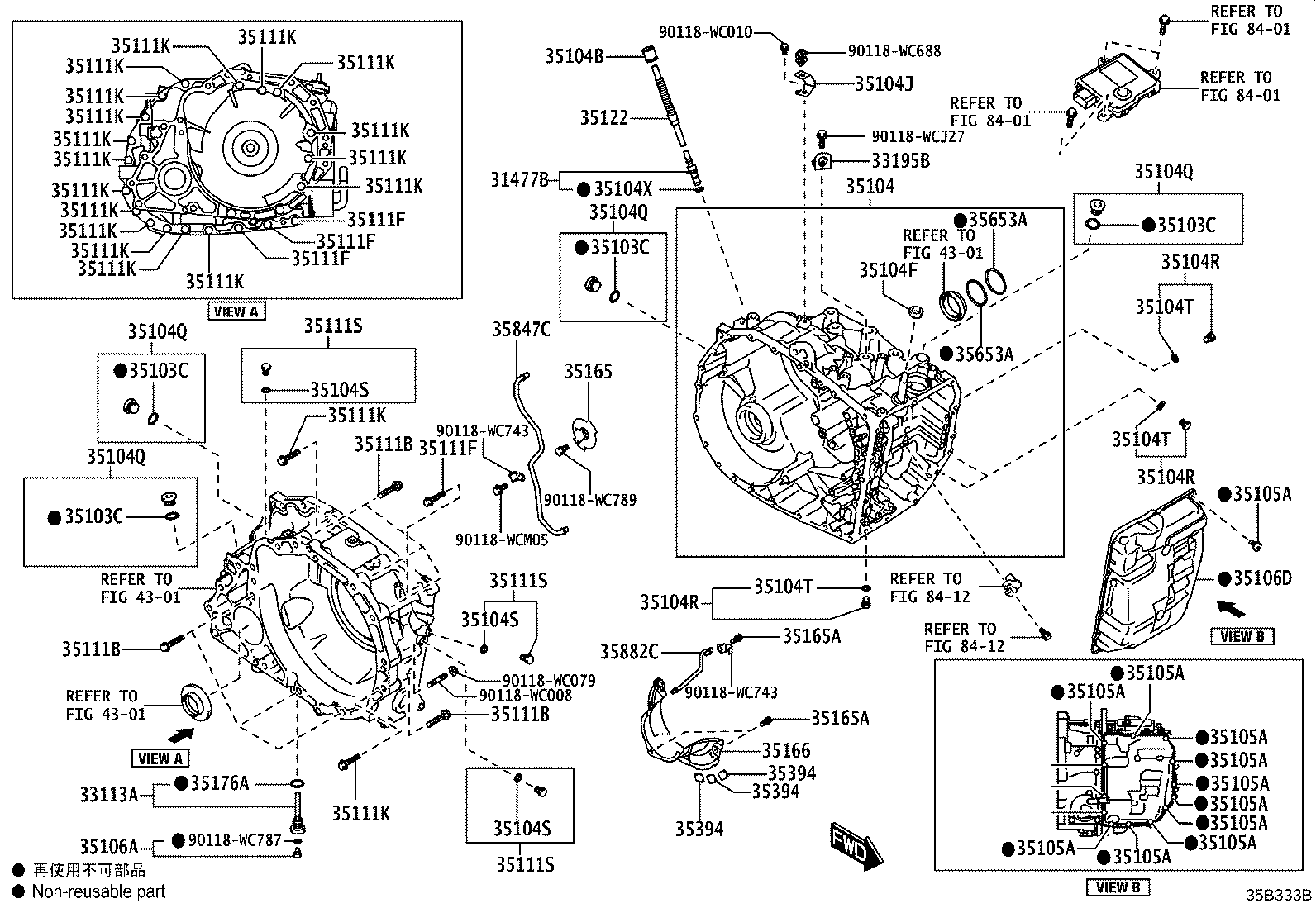

Transmission Case & Oil Pan (ATM)
45 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 31477B | Plug, Breather(FOR HV MOTOR ASSY) |
| 33113A | Plug, Drain(FOR HV MOTOR ASSY) |
| 33195B | Hanger, Transmission Case |
| 35012 | Hose Sub-assy, Transmission Breather |
| 35013 | Tube Sub-assy, Transmission Oil Filler |
| 35013A | Ring, O(FOR TRANSMISSION OIL FILLER TUBE) |
| 35103 | Gage Sub-assy, Transmission Oil Level |
| 35103C | Ring, O |
| 35104 | Case Sub-assy, Automatic Transmission |
| 35104B | Plug, Breather, NO.1 (ATM) |
| 35104C | Plug, Breather, NO.2 (ATM) |
| 35104F | Seal, Oil (FOR TRANSAXLE CASE) |
| 35104J | Bracket, Breather Plug Hose |
| 35104Q | Plug, NO.1 (FOR TRANSAXLE CASE) |
| 35104R | Plug, NO.2 (FOR TRANSAXLE CASE) |
| 35104S | Ring, O (FOR TRANSAXLE CASE PLUG NO.1) |
| 35104T | Ring, O (FOR TRANSAXLE CASE PLUG NO.2) |
| 35104W | Pin, Straight (FOR TRANSAXLE CASE) |
| 35104X | Ring, O (FOR BREATHER PLUG) |
| 35104Y | Ring, O (FOR AUTOMATIC TRANSMISSION CASE) |
| 35105A | Bolt, Stud (FOR TRANSMISSION CASE SIDE COVER) |
| 35106A | Plug Sub-assy, Drain (ATM) |
| 35106B | Gasket, Drain Plug (ATM) |

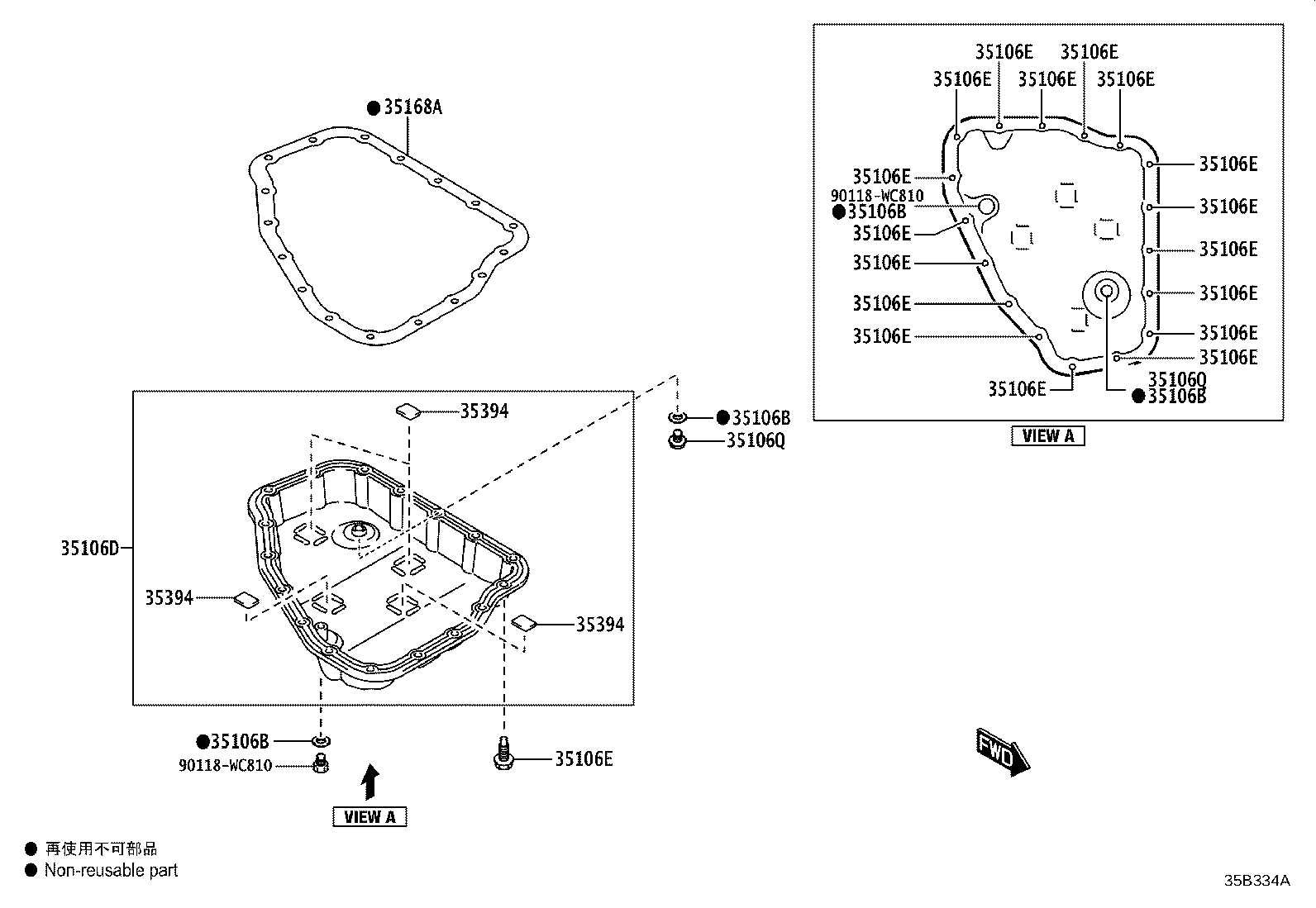

| 35106D | Pan Sub-assy, Automatic Transaxle Oil |
| 35106E | Bolt (FOR TRANSAXLE OIL PAN) |
| 35106Q | Plug (FOR AUTOMATIC TRANSMISSION OIL PAN) |
| 35111B | Bolt (FOR TRANSMISSION HOUSING & ENGINE SETTING) |
| 35111F | Bolt (FOR TRANSAXLE HOUSING & TRANSAXLE CASE SETTING) |
| 35111K | Bolt (FOR TRANSMISSION HOUSING & CASE SETTING) |
| 35111S | Plug (FOR TRANSMISSION HOUSING) |
| 35122 | Tube, Breather (FOR AUTOMATIC TRANSAXLE) |
| 35143 | Cover, Transmission Case, Rear |
| 35148 | Gasket, Governor Apply, NO.1 |
| 35165 | Plate, Transmission Case, NO.1 |
| 35165A | Bolt (FOR TRANSMISSION CASE PLATE NO.1) |
| 35166 | Plate, Transmission Case, NO.3 |
| 35166A | Bolt (FOR TRANSMISSION CASE PLATE NO.3) |
| 35168A | Gasket, Automatic Transaxle Oil Pan |
| 35176A | Ring, O (FOR WIRE HARNESS CAP) |
| 35257 | Plate, Oil Guide |
| 35336 | Ring, O (FOR TRANSMISSION OIL FILLER TUBE) |
| 35394 | Magnet, Oil Cleaner (FOR TRANSMISSION) |
| 35653A | Ring, Direct Clutch Drum Oil Seal |
| 35847C | Tube, Transmission Lube Apply |
| 35882C | Tube, Differential Gear Lube Apply |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
