Toyota Urban Cruiser
2022-11 → present · chassis FG21###,22###,61###,62### · catalogue 138320 · General
Supported model
Data version 2024-04

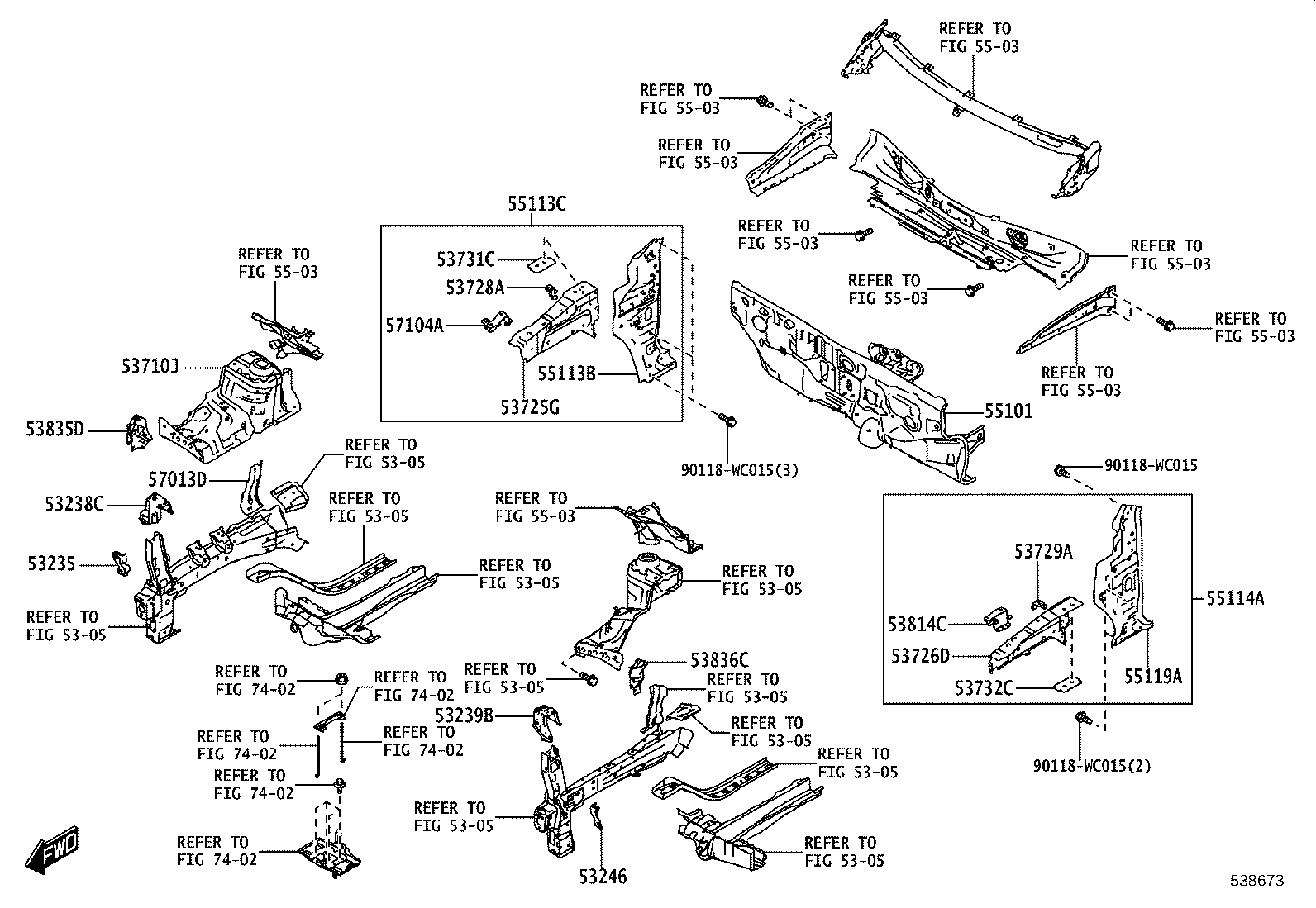

Front Fender Apron & Dash Panel
31 part groups · 15 illustrations
Illustrations
Part groups
| PNC | Description |
|---|---|
| 16561C | Seal, Radiator TO Support, NO.1 |
| 16691A | Plate, Radiator Side Air Guide, Front RH |
| 16695A | Plate, Radiator Side Air Guide, Front LH |

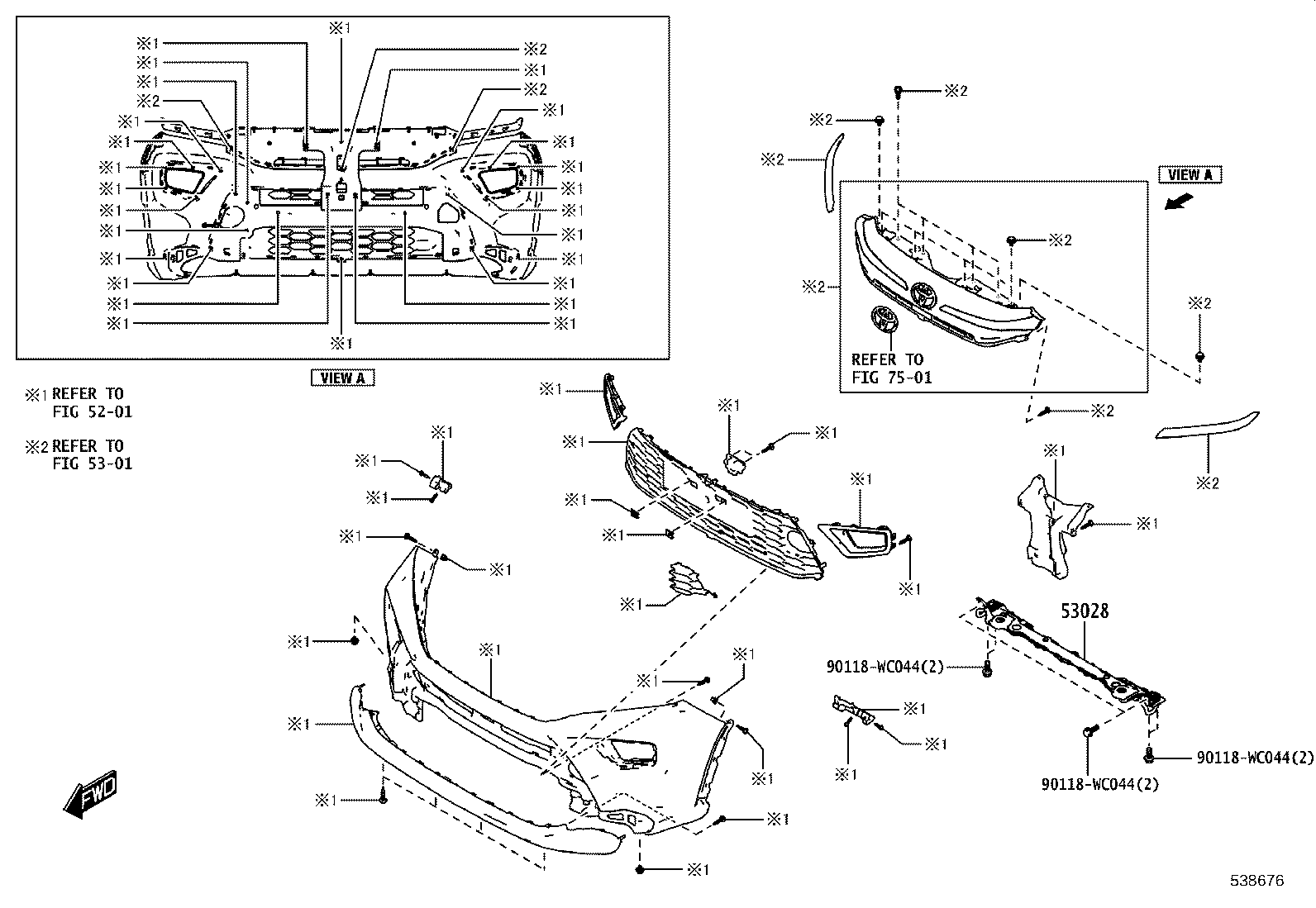

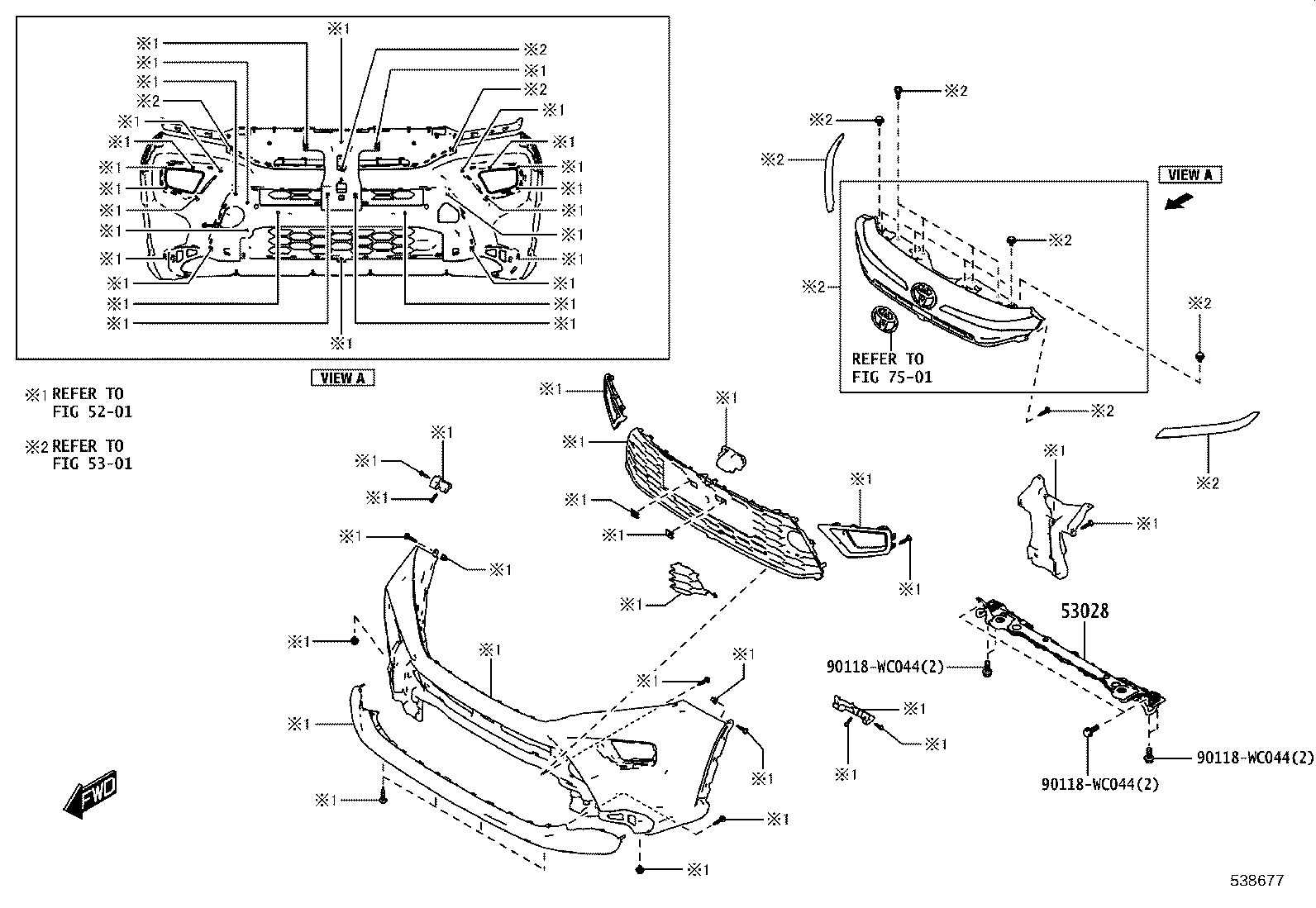

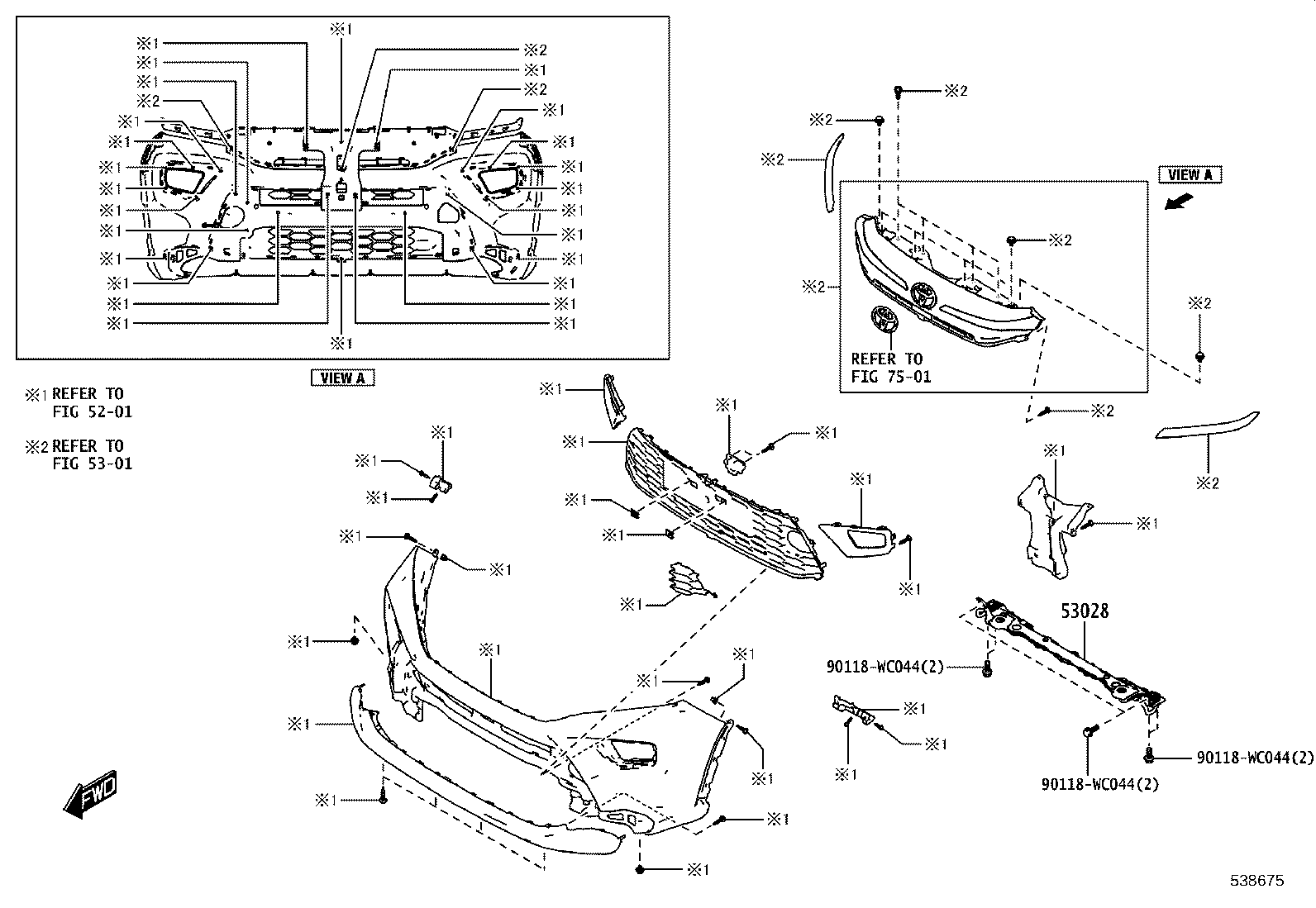

| 53028 | Support Sub-assy, Radiator, Lower |
| 53205 | Support Sub-assy, Radiator, Upper |
| 53235 | Bracket, Horn Mounting |
| 53238C | Bracket, Hood Bumper Mounting, RH |
| 53239B | Bracket, Hood Bumper Mounting, LH |
| 53246 | Bracket, Headlamp, LH |
| 53289A | Cover, Radiator Support Opening |
| 53710J | Apron Assy, Front Fender, RH |
| 53725G | Apron, Front Fender NO.2 Side, RH |
| 53726D | Apron, Front Fender NO.2 Side, LH |
| 53728A | Bracket, Fender Apron, RH |
| 53729A | Bracket, Fender Apron, LH |
| 53731C | Patch, Front Fender Apron, RH |
| 53732C | Patch, Front Fender Apron, LH |
| 53814C | Extension, Front Fender, LH |
| 53835D | Bracket, Front Side Panel, RH |
| 53836C | Bracket, Front Side Panel, LH |
| 55101 | Panel Sub-assy, Dash |
| 55113B | Panel Sub-assy, Dash Side, RH |
| 55113C | Panel, Dash Side, RH |
| 55114A | Panel Sub-assy, Dash Side, LH |
| 55119A | Extension, Dash Panel, LH |
| 55210 | Insulator Assy, Dash Panel |
| 55223A | Insulator, Dash Panel, Outer |
| 55744C | Member, Front Panel, Upper |
| 57013D | Bracket Sub-assy, Front Side Member, RH |
| 57104A | Member Sub-assy, Front Cross |

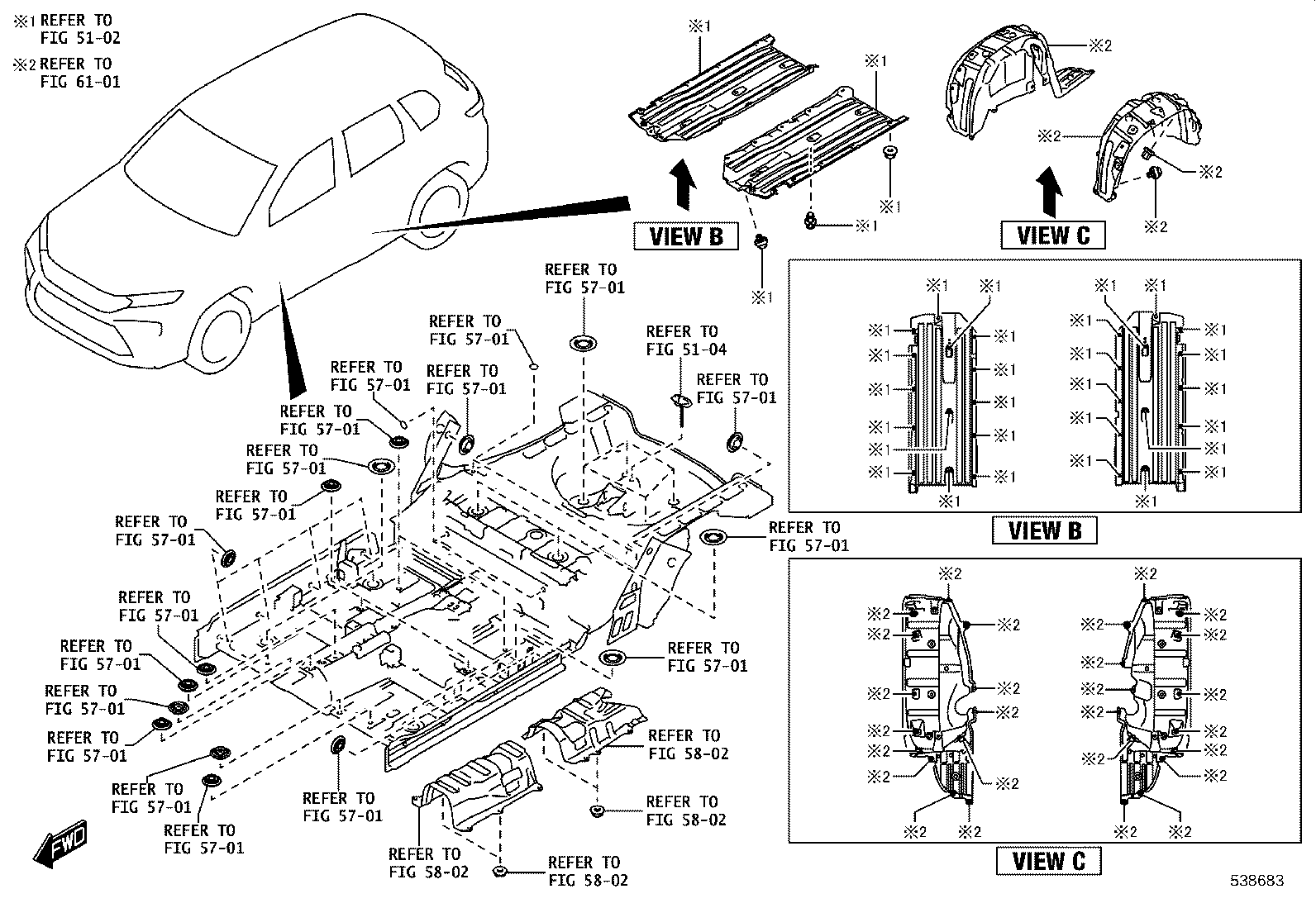

| 58621E | Pad, Front Floor Silencer |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
