Toyota Urban Cruiser

2022-11 → present · chassis FG21###,22###,61###,62### · catalogue 138320 · General

Supported model Data version 2024-04
Parts groups Model variants Characteristics Frame ranges Catalogue groups Illustration notes Newest parts Spec codes

Switch & Relay & Computer

66 part groups · 85 illustrations

Illustrations

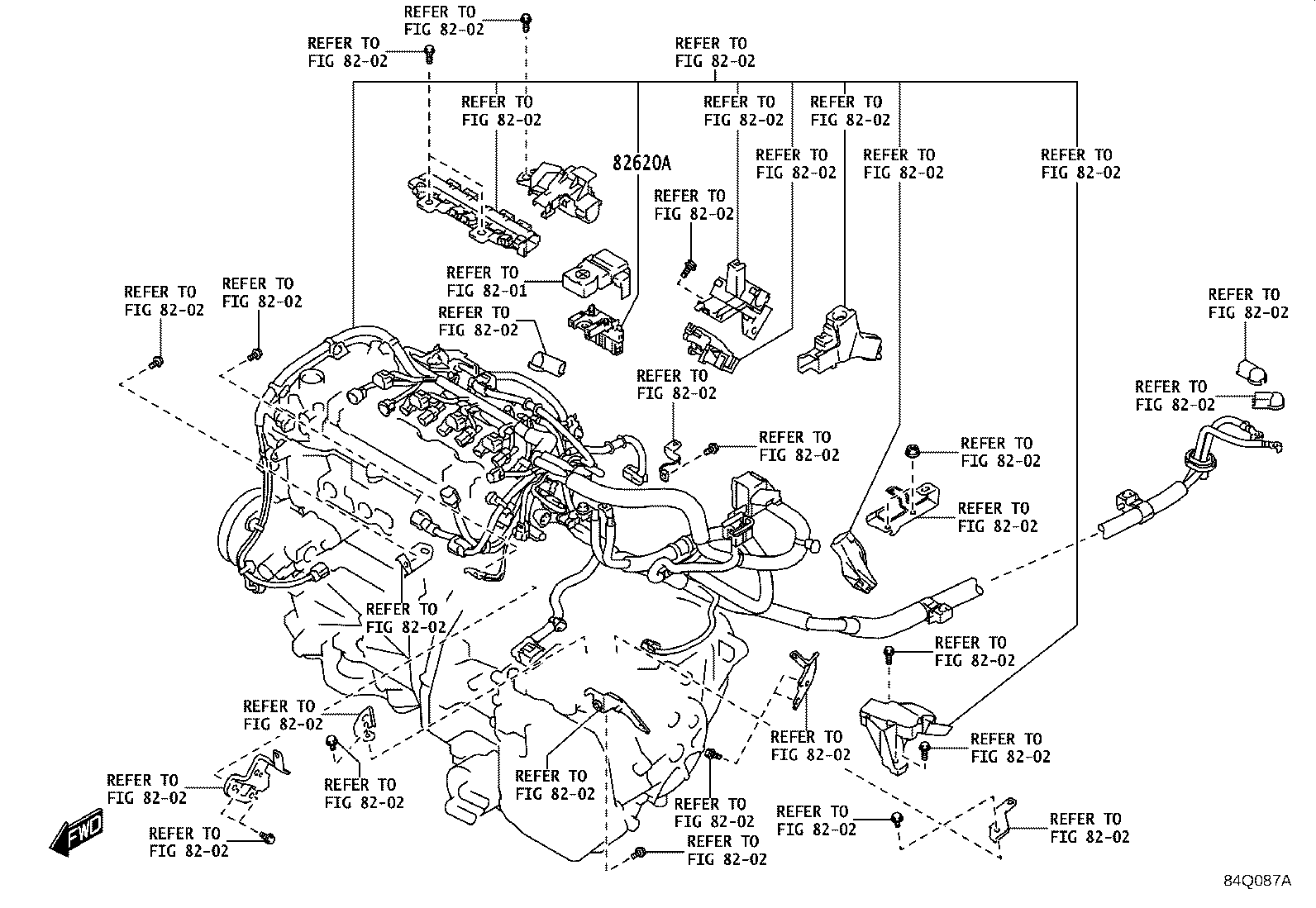

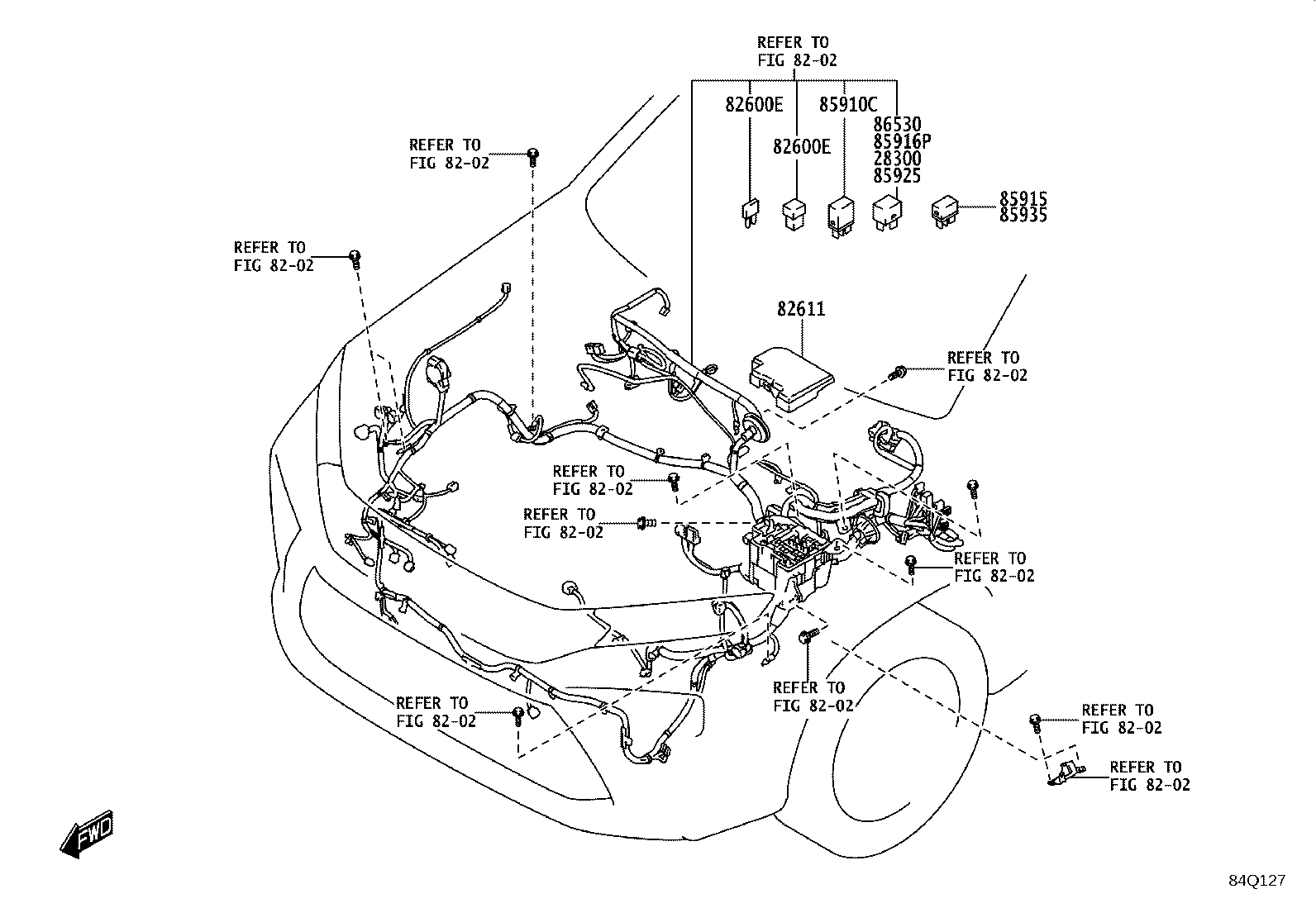

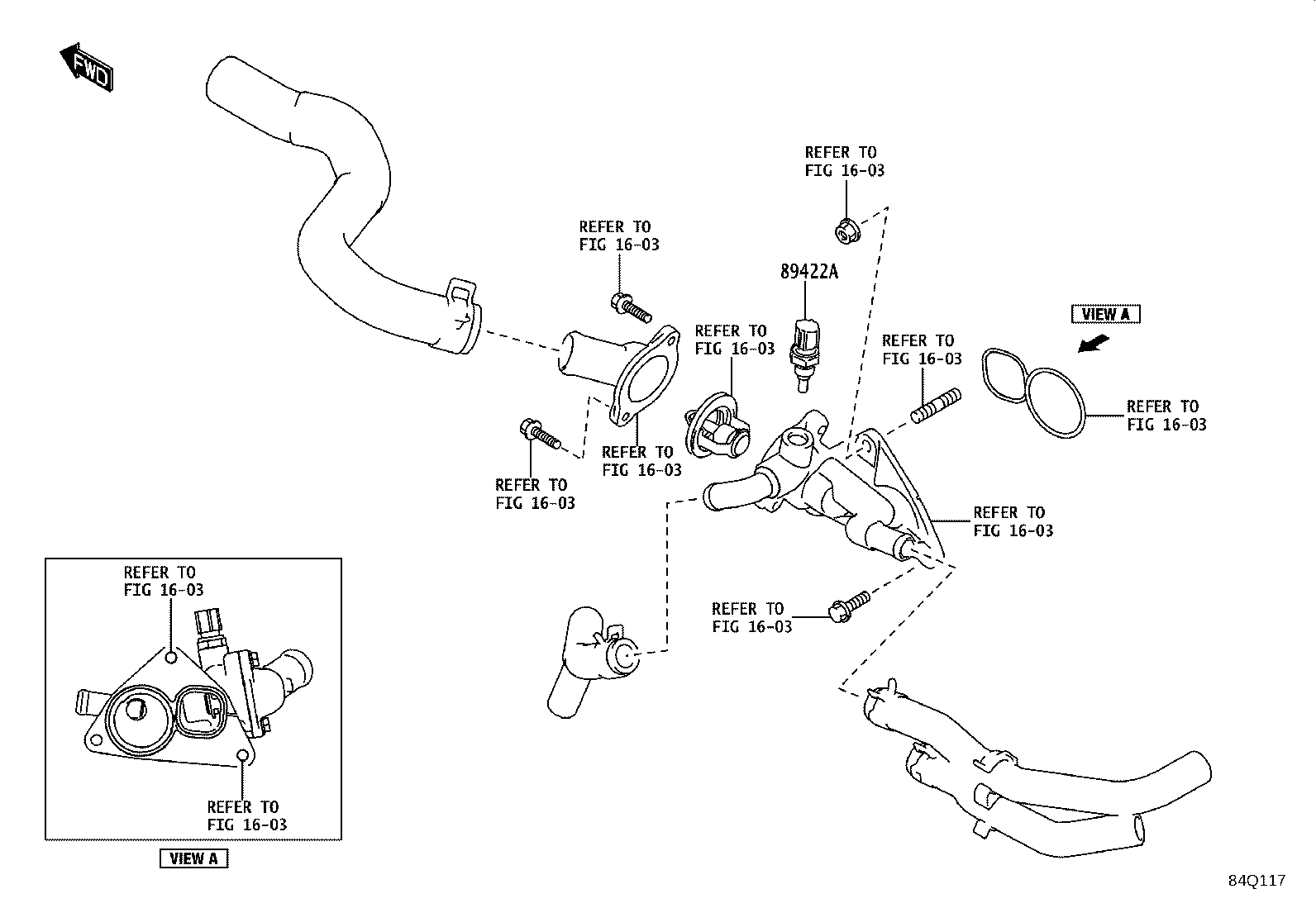

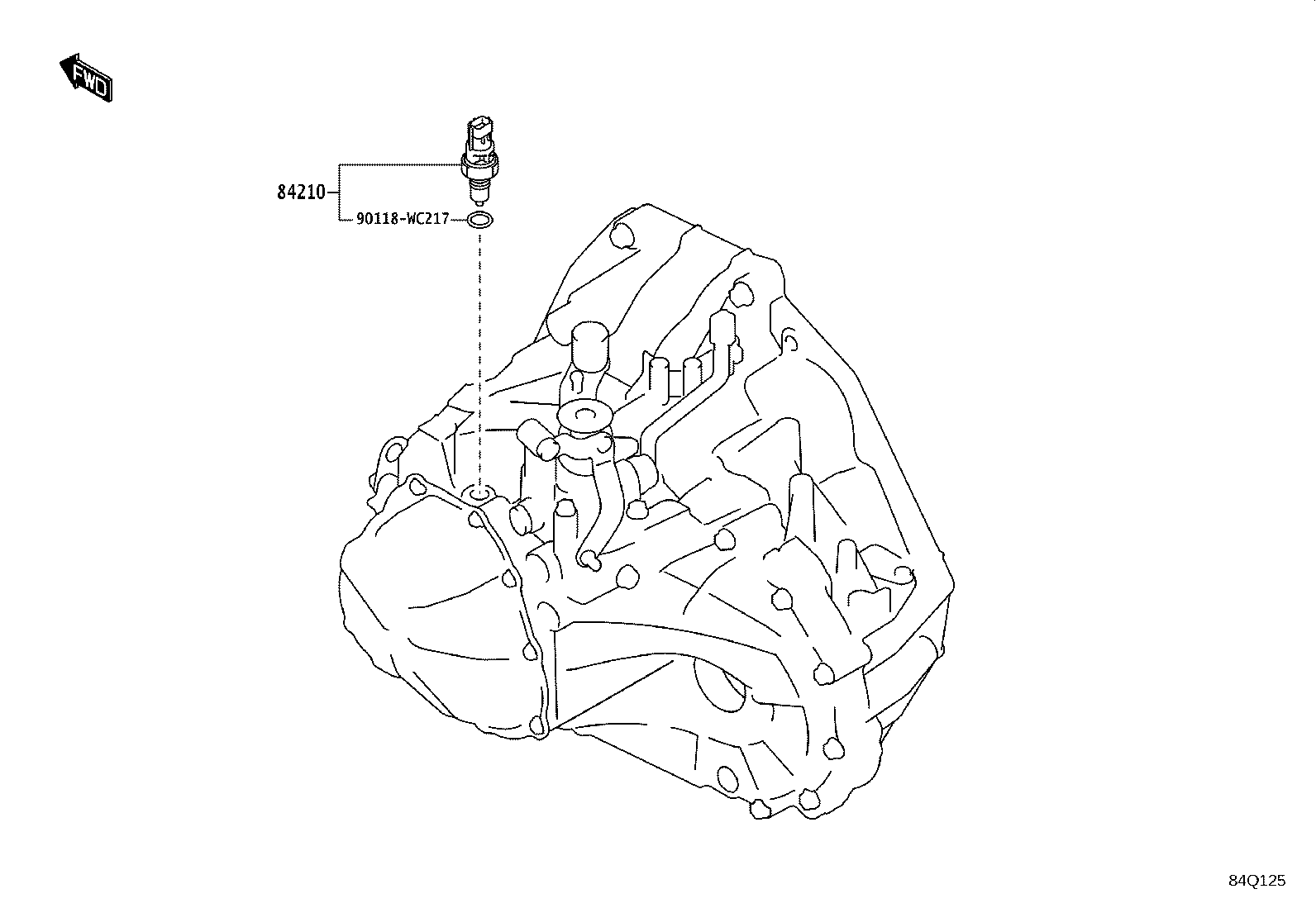

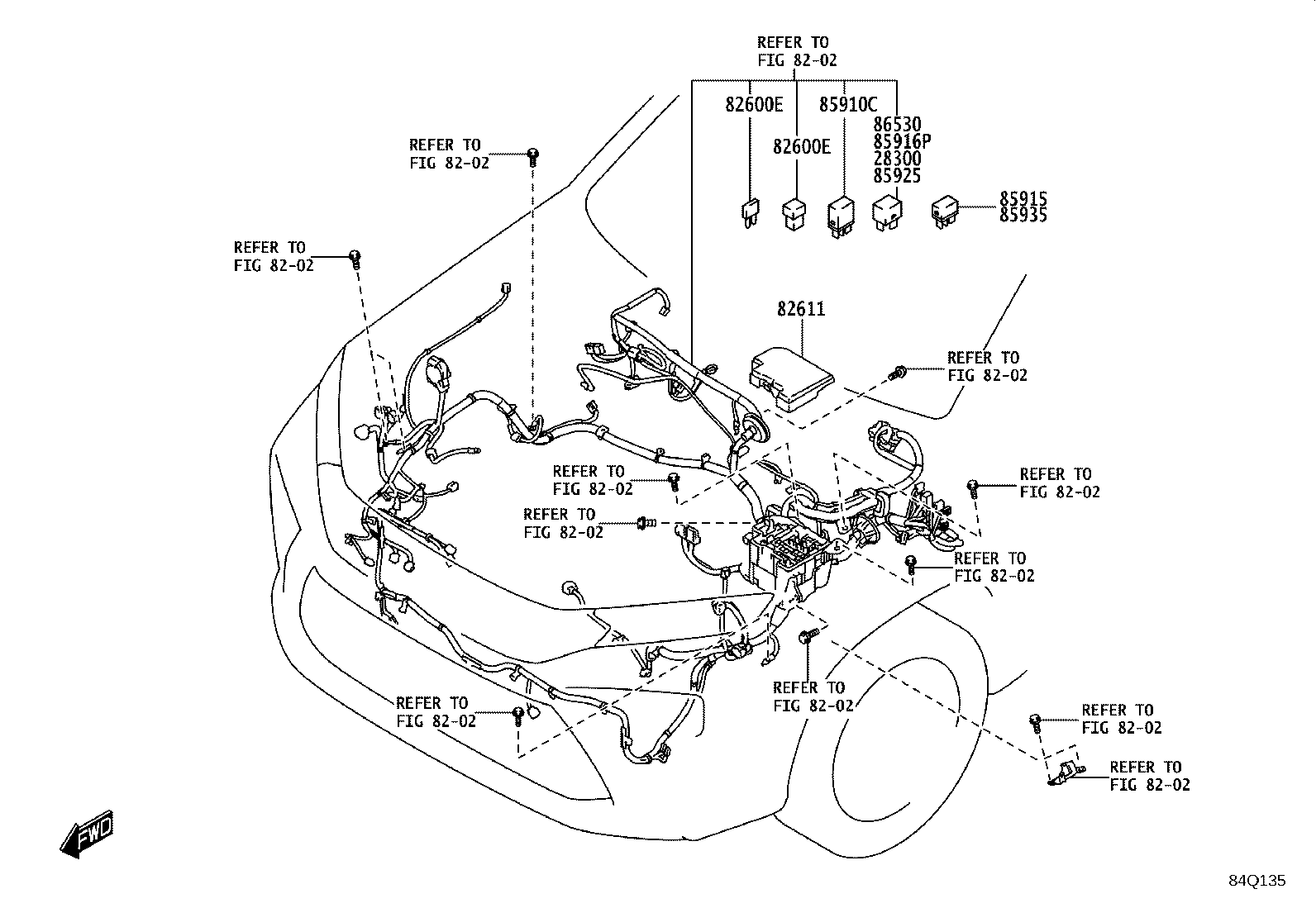

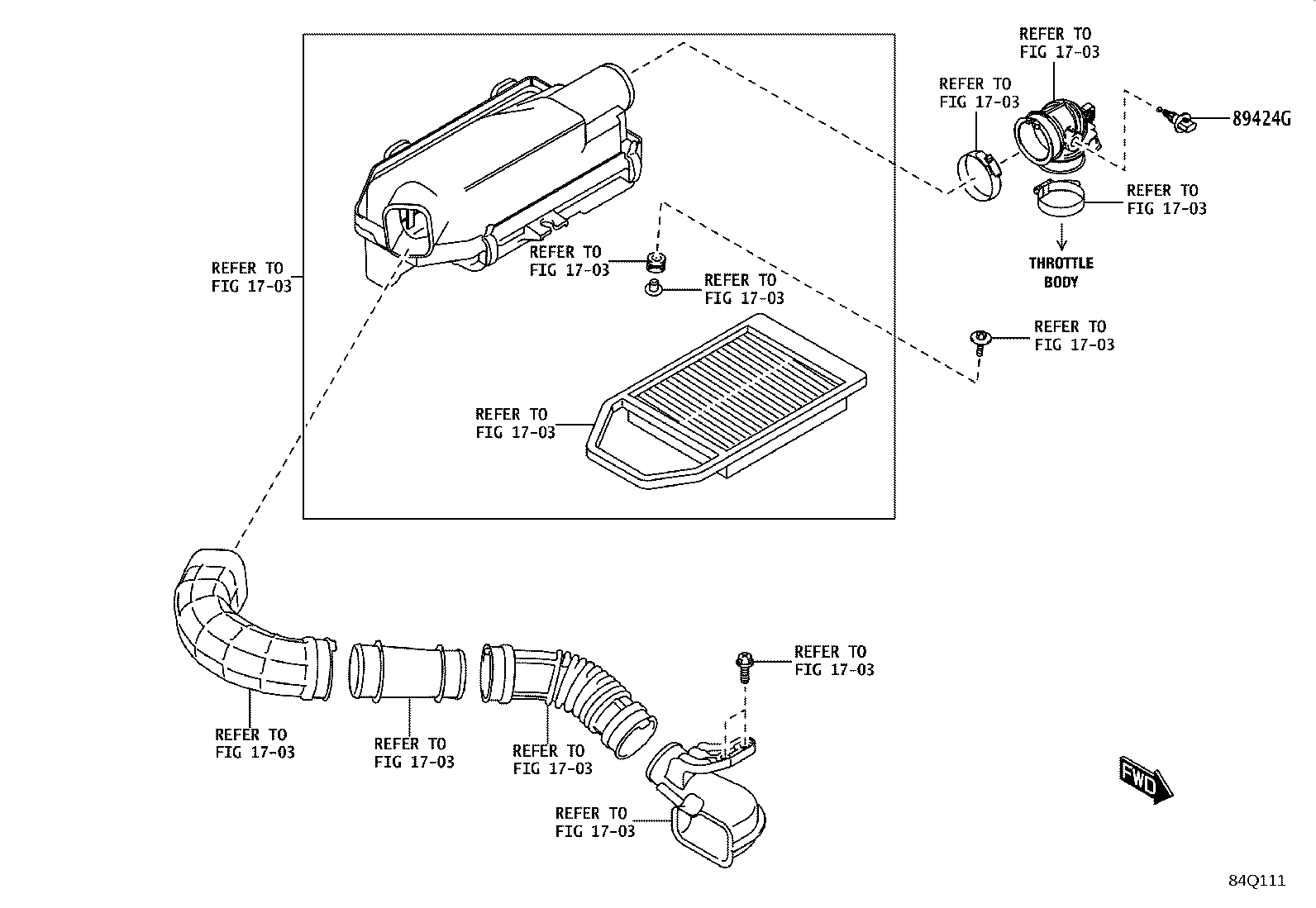

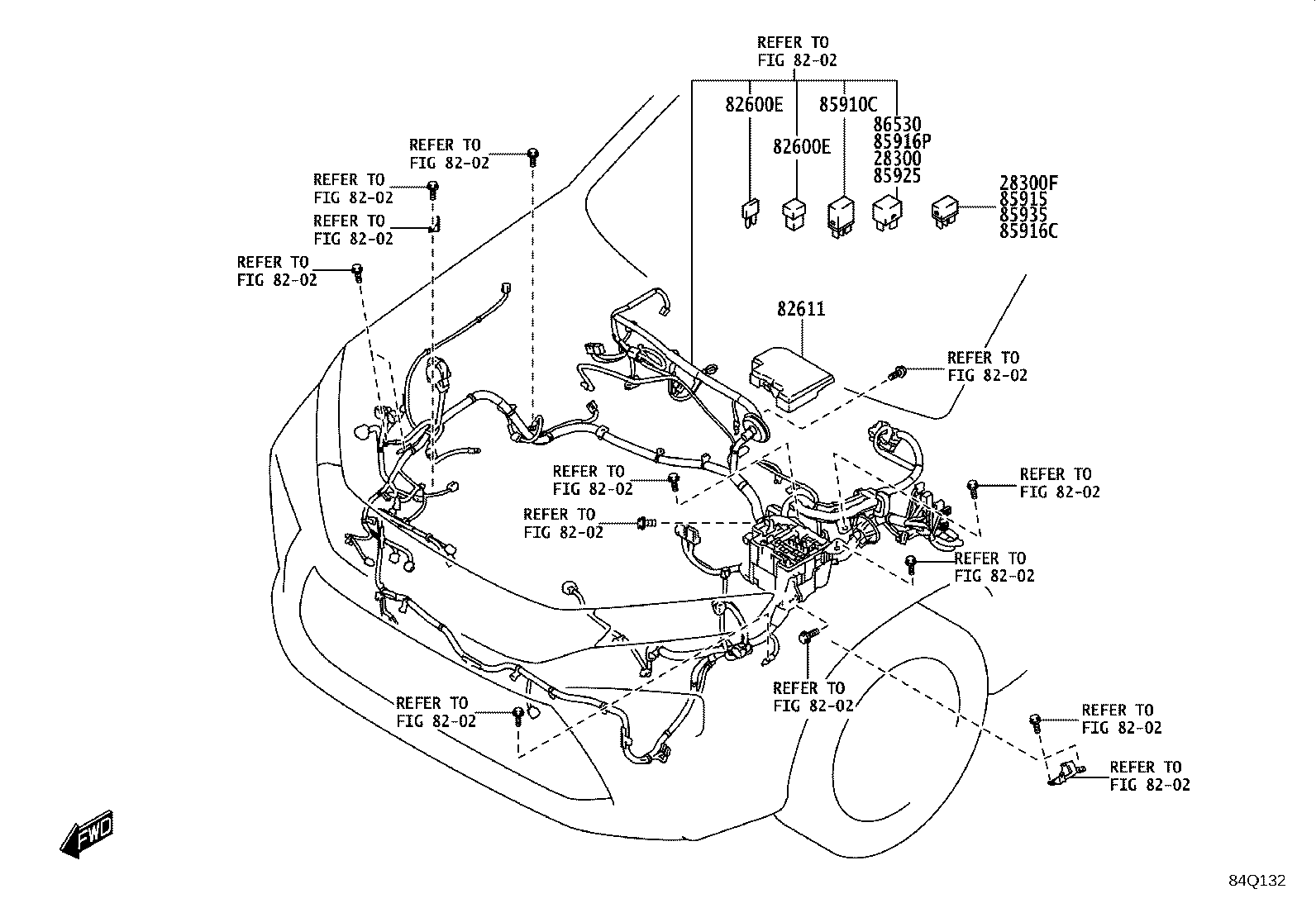

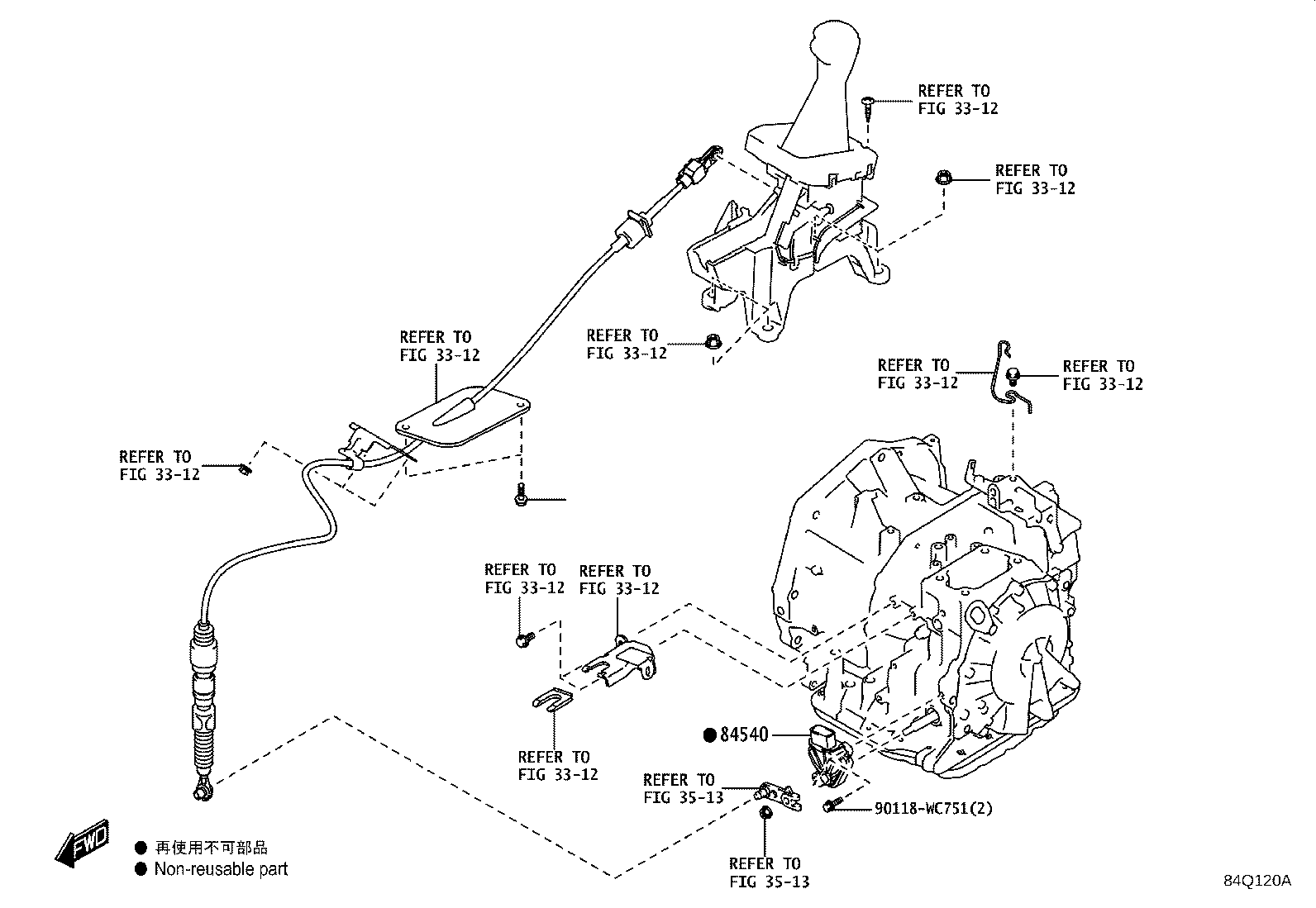

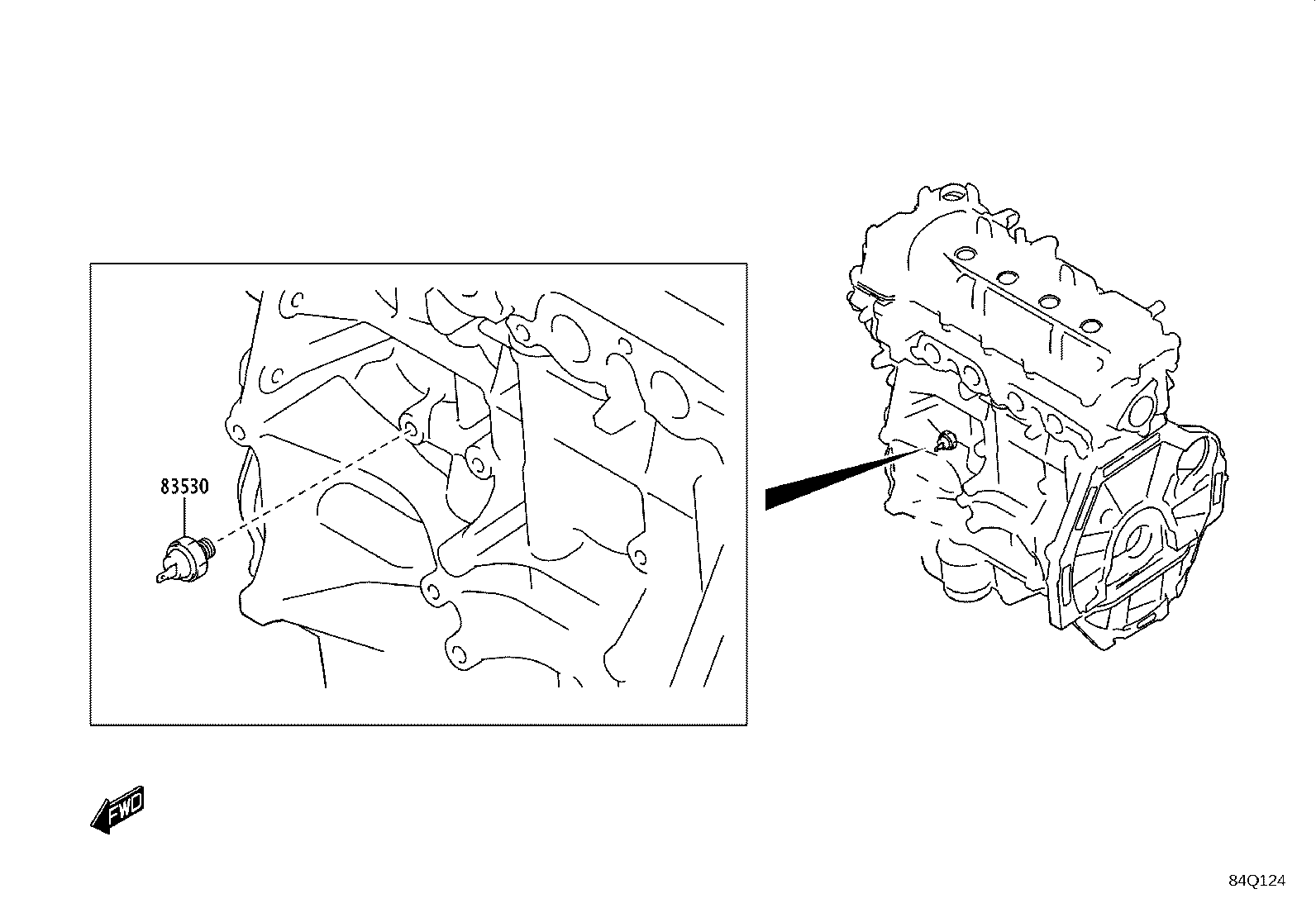

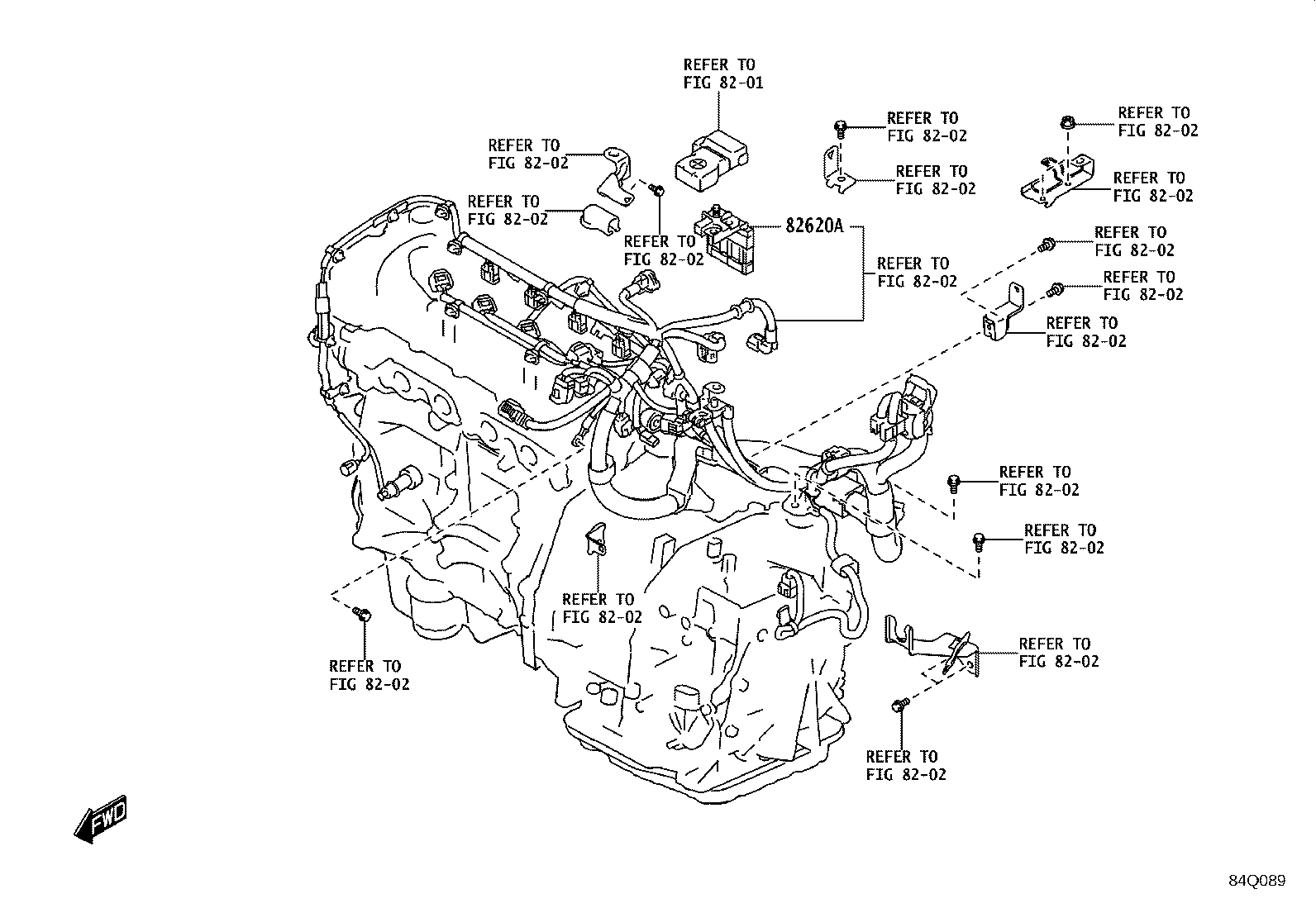

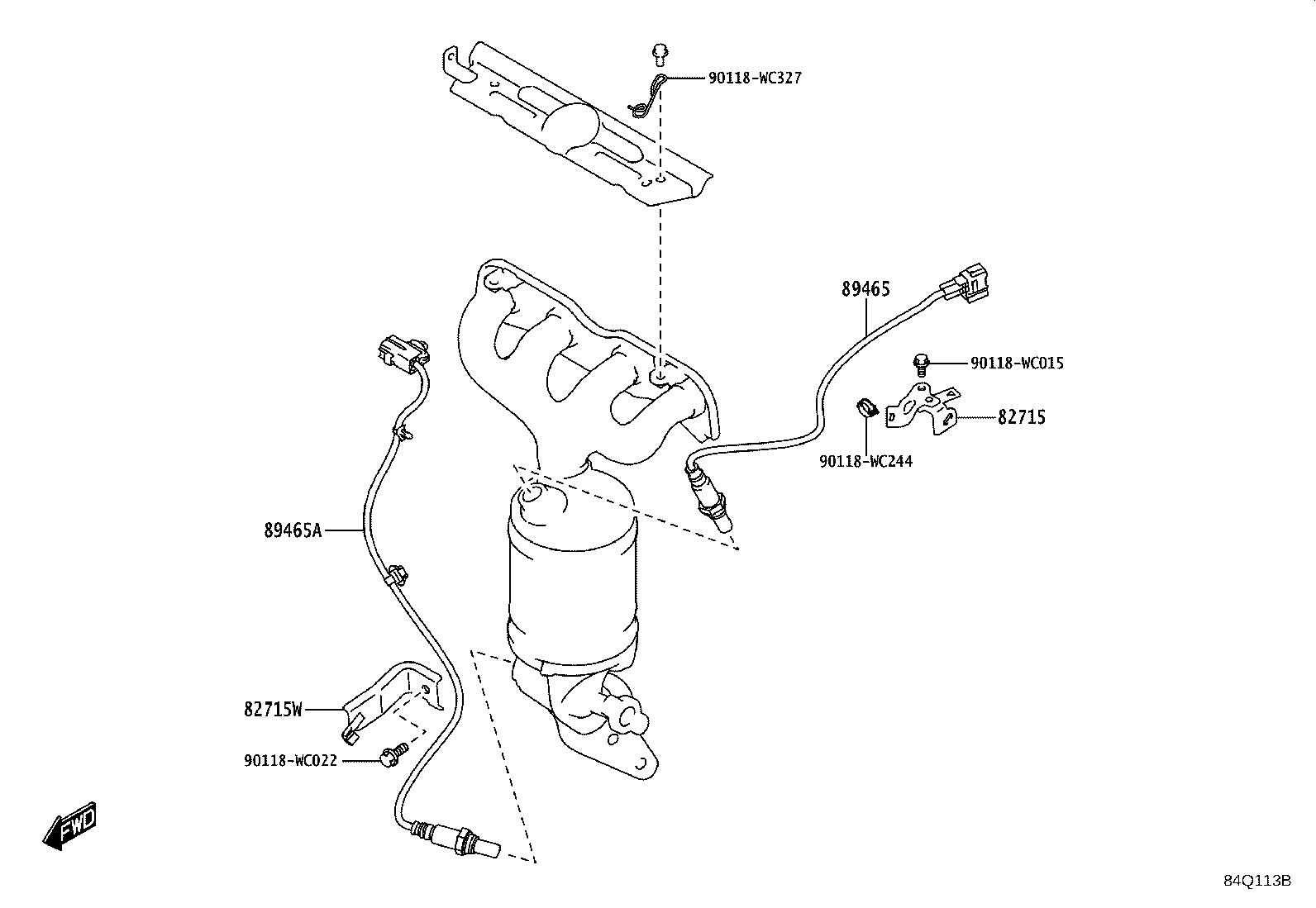

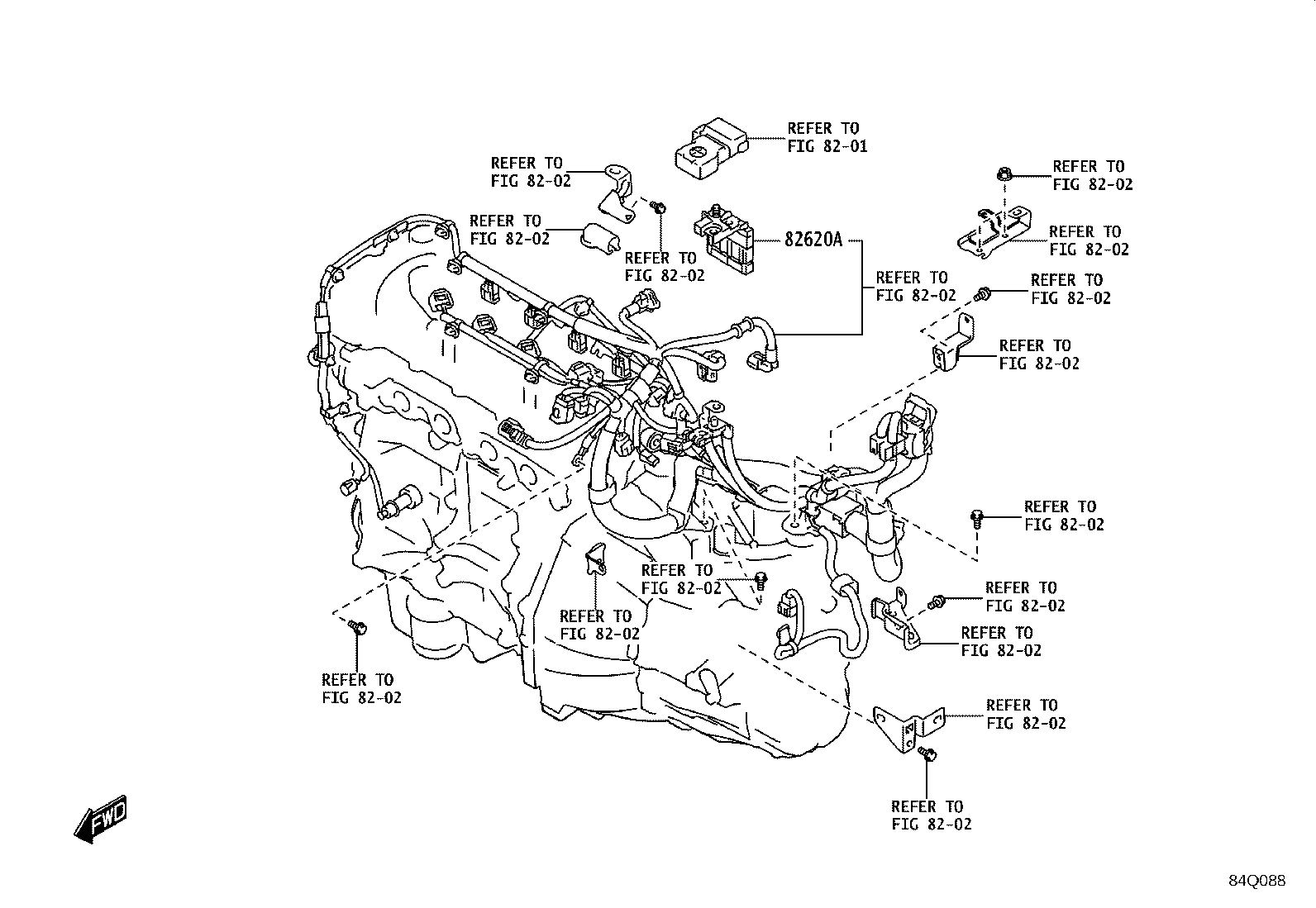

Figure 84Q107 84Q107 2022-11 → — Figure 84Q108 84Q108 2022-11 → — Figure 84Q109 84Q109 2022-11 → — Figure 84Q110 84Q110 2022-11 → — Figure 84Q111 84Q111 2022-11 → — Figure 84Q112 84Q112 2022-11 → — Figure 84Q113B 84Q113B 2022-11 → — Figure 84Q114 84Q114 2022-11 → — Figure 84Q115 84Q115 2022-11 → — Figure 84Q116 84Q116 2022-11 → — Figure 84Q117 84Q117 2022-11 → — Figure 84Q119 84Q119 2022-11 → — Figure 84Q120A 84Q120A 2022-11 → — Figure 84Q121 84Q121 2022-11 → — Figure 84Q122 84Q122 2022-11 → — Figure 84Q123 84Q123 2022-11 → — Figure 84Q124 84Q124 2022-11 → — Figure 84Q125 84Q125 2022-11 → — Figure 84Q126 84Q126 2022-11 → — Figure 84Q127 84Q127 2021-11 → — Figure 84Q128 84Q128 2022-11 → — Figure 84Q129 84Q129 2022-11 → — Figure 84Q130 84Q130 2022-11 → — Figure 84Q131 84Q131 2022-11 → — Figure 84Q132 84Q132 2022-11 → — Figure 84Q133 84Q133 2022-11 → — Figure 84Q134 84Q134 2022-11 → — Figure 84Q135 84Q135 2022-11 → — Figure 84Q136 84Q136 2022-11 → — Figure 84Q085 84Q085 2022-11 → — Figure 84Q086 84Q086 2022-11 → — Figure 84Q087A 84Q087A 2022-11 → — Figure 84Q088 84Q088 2022-11 → — Figure 84Q089 84Q089 2022-11 → — Figure 84Q137 84Q137 2022-11 → — Figure 84Q138 84Q138 2022-11 → — Figure 84Q139 84Q139 2022-11 → — Figure 84Q140 84Q140 2022-11 → — Figure 84Q141 84Q141 2022-11 → — Figure 84Q142 84Q142 2022-11 → — Figure 84Q143 84Q143 2022-11 → — Figure 84Q144 84Q144 2022-11 → — Figure 84Q145 84Q145 2022-11 → — Figure 84Q146 84Q146 2022-11 → — Figure 84Q147 84Q147 2022-11 → — Figure 84Q148 84Q148 2022-11 → — Figure 84Q149 84Q149 2022-11 → — Figure 84Q149 84Q149 2022-11 → — Figure 84Q152 84Q152 2022-11 → — Figure 84Q153 84Q153 2022-11 → — Figure 84Q154 84Q154 2022-11 → — Figure 84Q155 84Q155 2022-11 → — Figure 84Q156C 84Q156C 2024-04 → — Figure 84Q157B 84Q157B 2022-11 → — Figure 84R3RX 84R3RX 2022-11 → — Figure 84Q158 84Q158 2022-11 → — Figure 84Q161 84Q161 2022-11 → — Figure 84Q162 84Q162 2022-11 → — Figure 84Q162 84Q162 2022-11 → — Figure 84Q163 84Q163 2022-11 → — Figure 84Q164 84Q164 2022-11 → — Figure 84Q166 84Q166 2022-11 → — Figure 84Q167 84Q167 2022-11 → — Figure 84Q168 84Q168 2022-11 → — Figure 84Q169 84Q169 2022-11 → — Figure 84Q170 84Q170 2022-11 → — Figure 84Q171 84Q171 2022-11 → — Figure 84Q172 84Q172 2022-11 → — Figure 84Q173 84Q173 2022-11 → — Figure 84Q174 84Q174 2022-11 → — Figure 84Q175 84Q175 2022-11 → — Figure 84Q176 84Q176 2022-11 → — Figure 84Q177 84Q177 2022-11 → — Figure 84Q178 84Q178 2022-11 → — Figure 84Q179 84Q179 2022-11 → — Figure 84Q180 84Q180 2022-11 → — Figure 84Q181 84Q181 2022-11 → — Figure 84Q182 84Q182 2022-11 → — Figure 84Q182 84Q182 2022-11 → — Figure 84Q183 84Q183 2022-11 → — Figure 84Q184 84Q184 2022-11 → — Figure 84Q185 84Q185 2022-11 → — Figure 84Q186 84Q186 2022-11 → — Figure 84Q187A 84Q187A 2022-11 → — Figure 84Q188A 84Q188A 2022-11 → —

Part groups

PNCDescription
28300 Relay Assy, Starter
28300F Relay Assy, Starter, NO.2
82600D Instrument Panel Fuse
82600E Engine Room Fuse
82611 Cover, Fuse Block

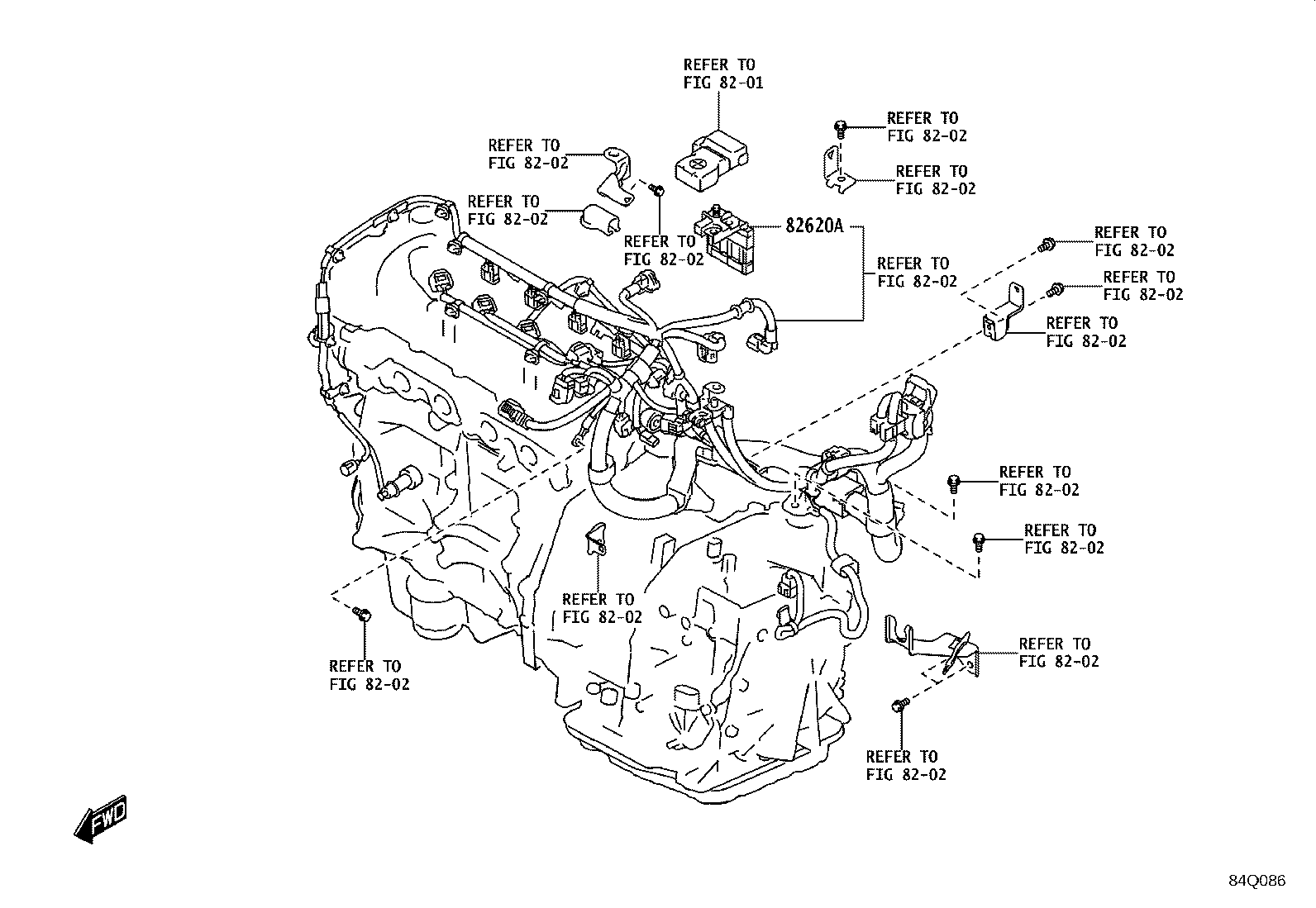

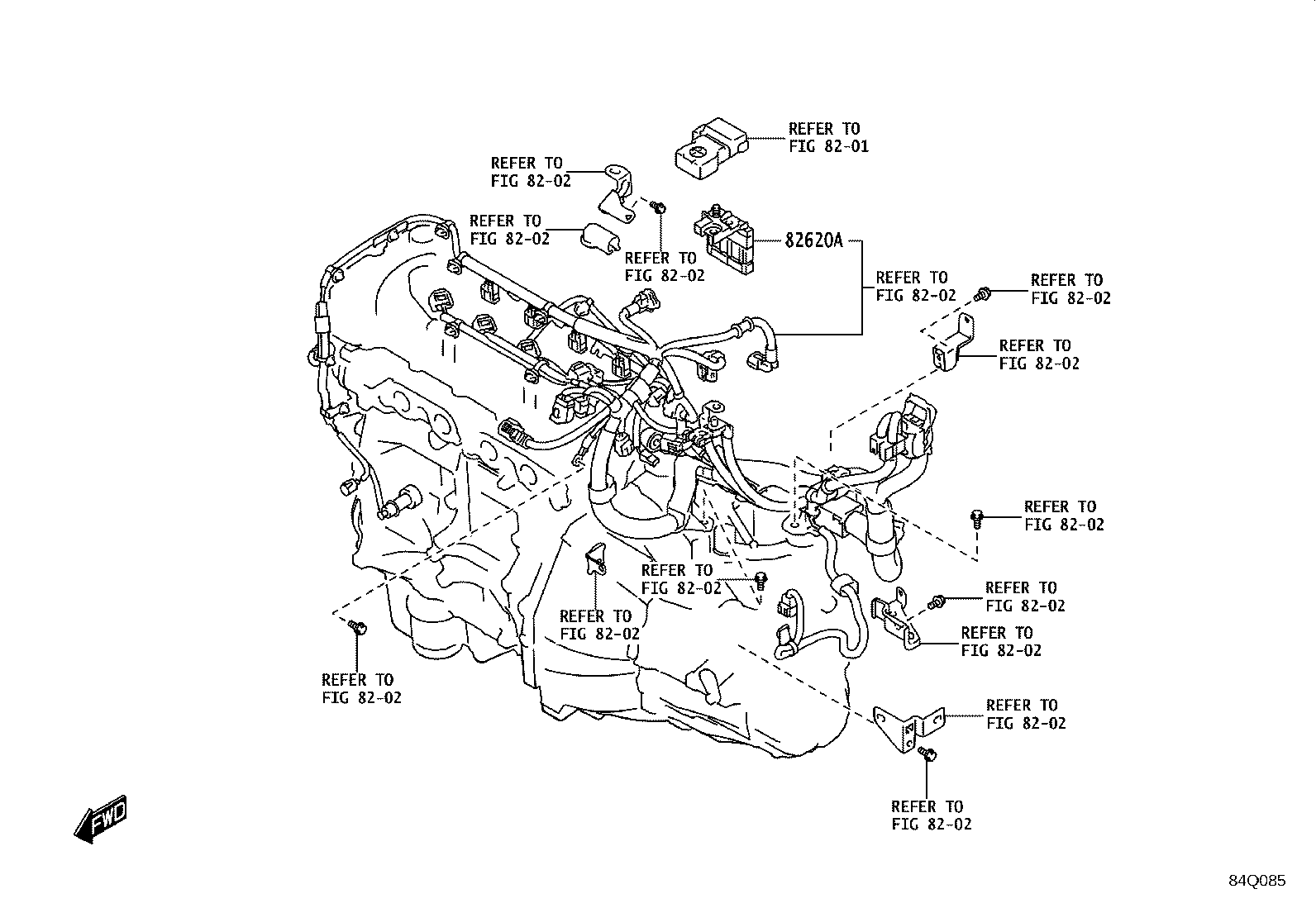

82620A Block Assy, Fusible Link

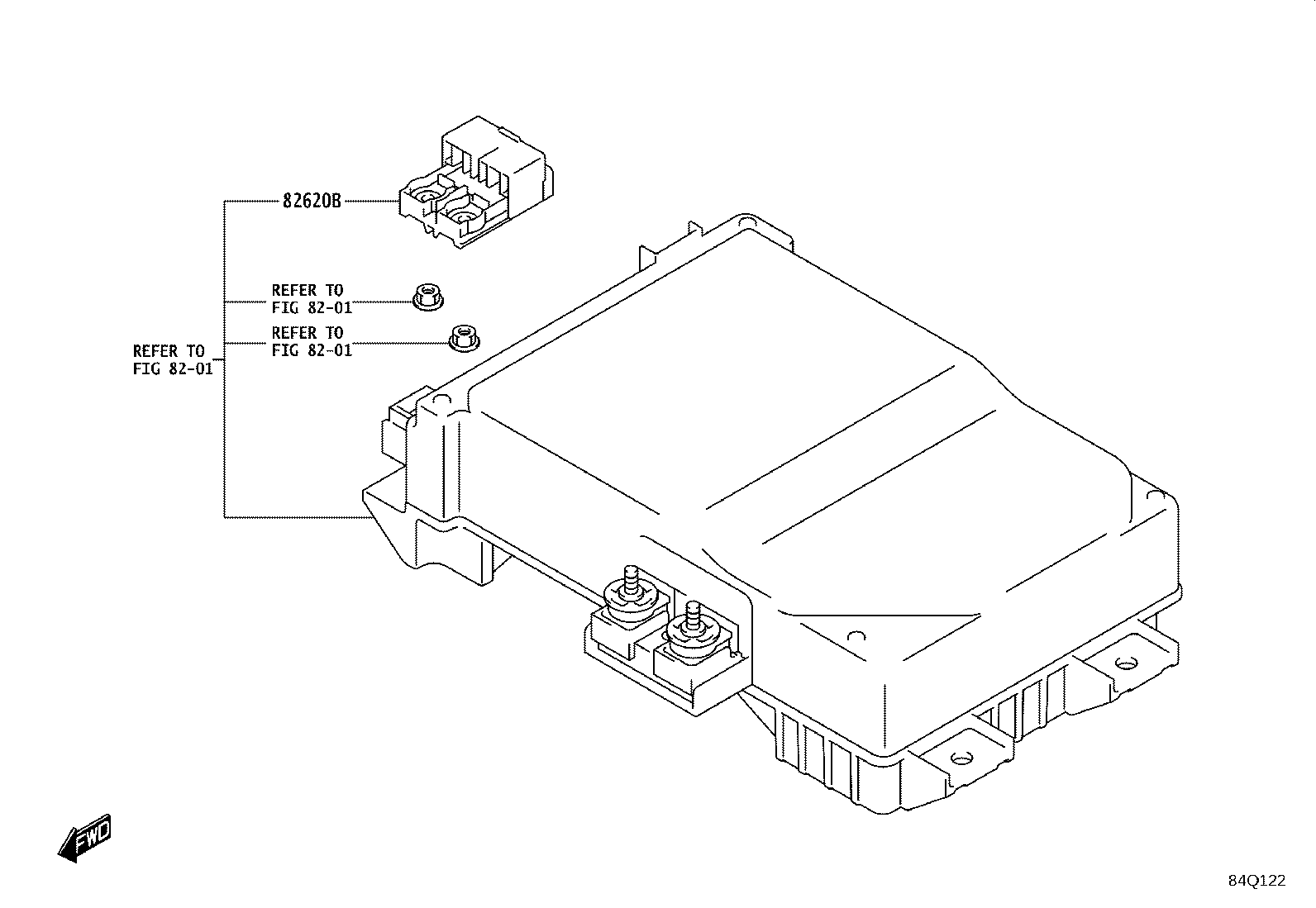

82620B Block Assy, Fusible Link
82672A Cover, Junction Block
82715 Bracket,Wiring Harness Clamp
82715W Bracket, Wiring Harness Clamp

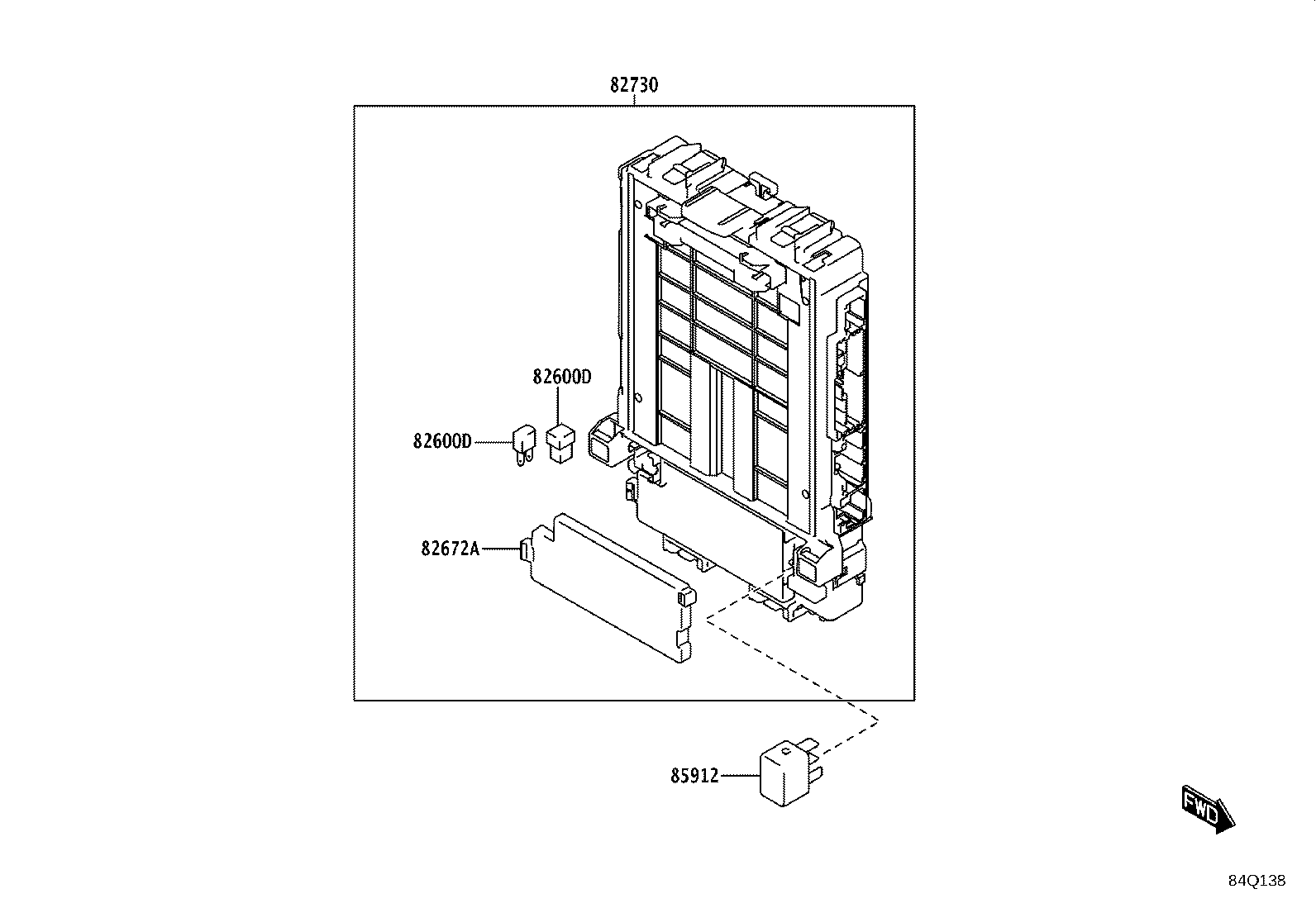

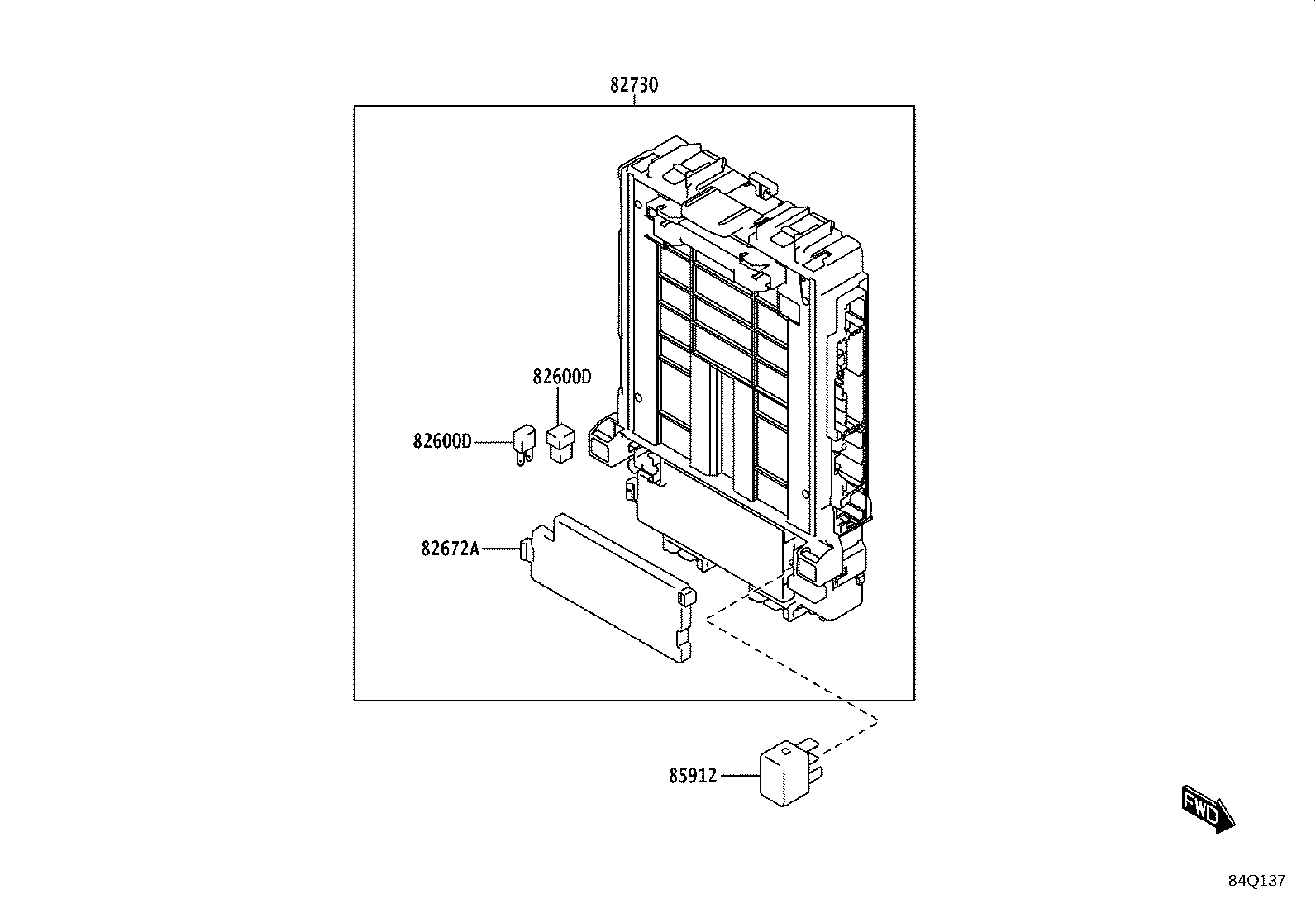

82730 Block Assy, Instrument Panel Junction

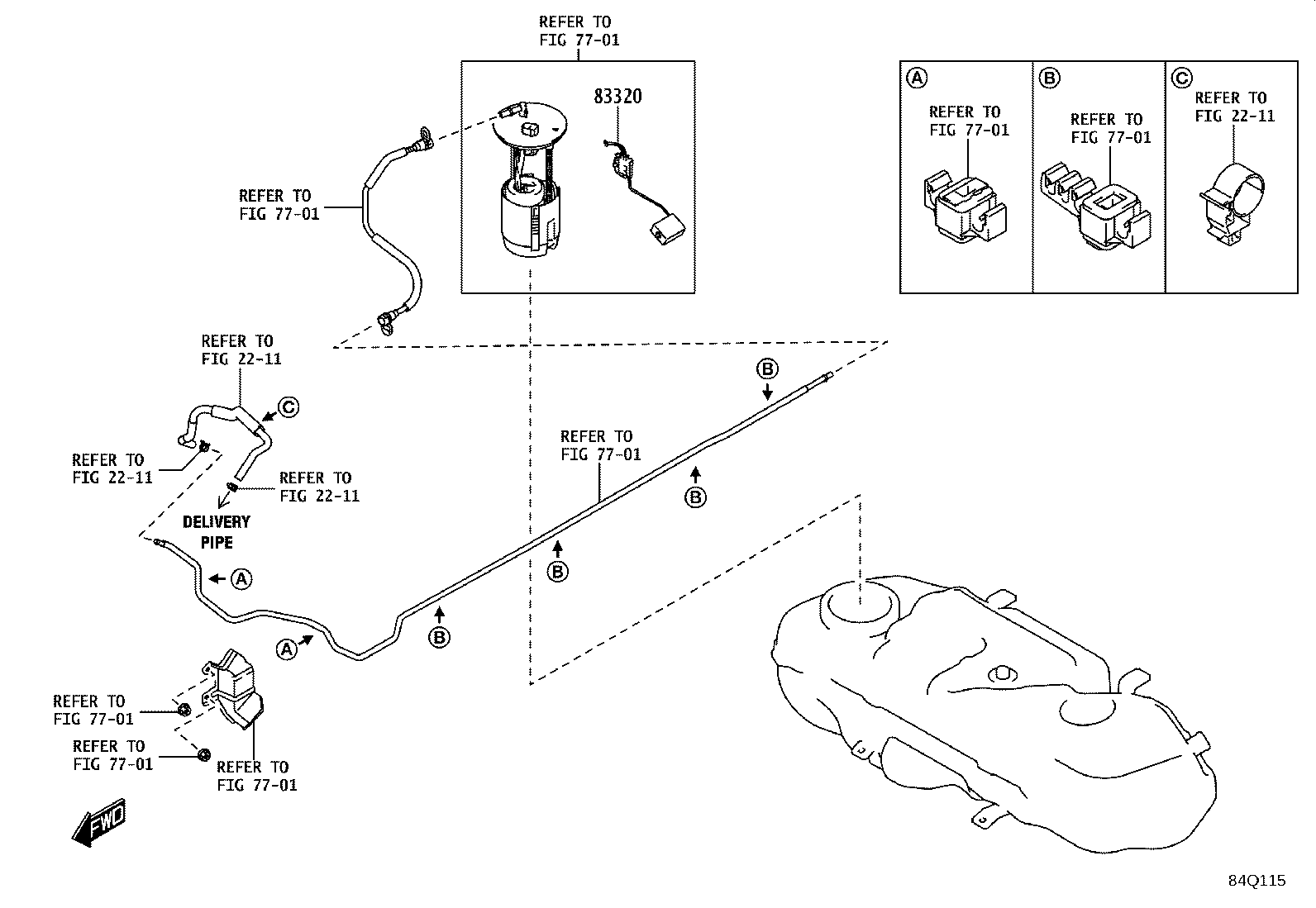

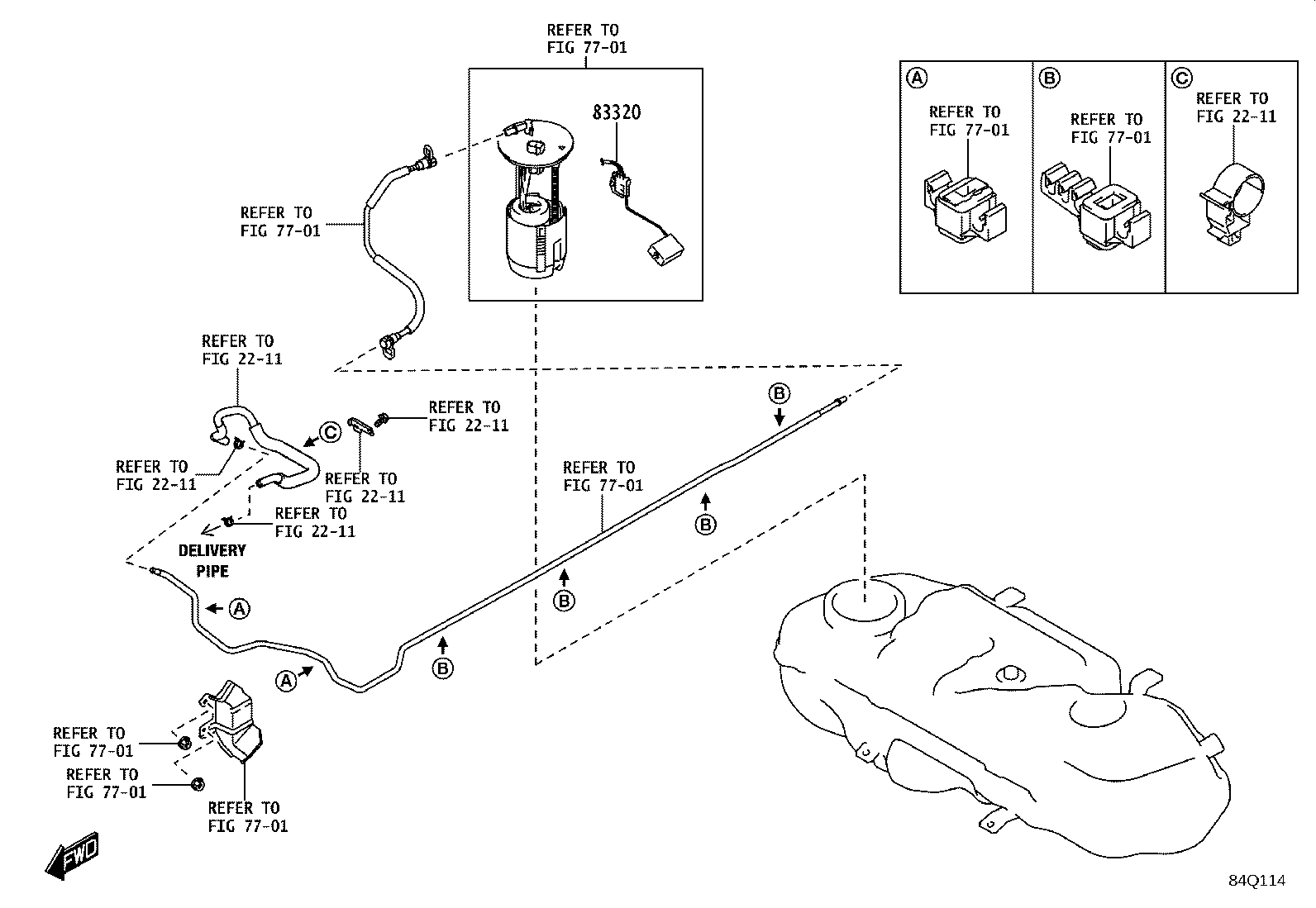

83320 Gage Assy, Fuel Sender

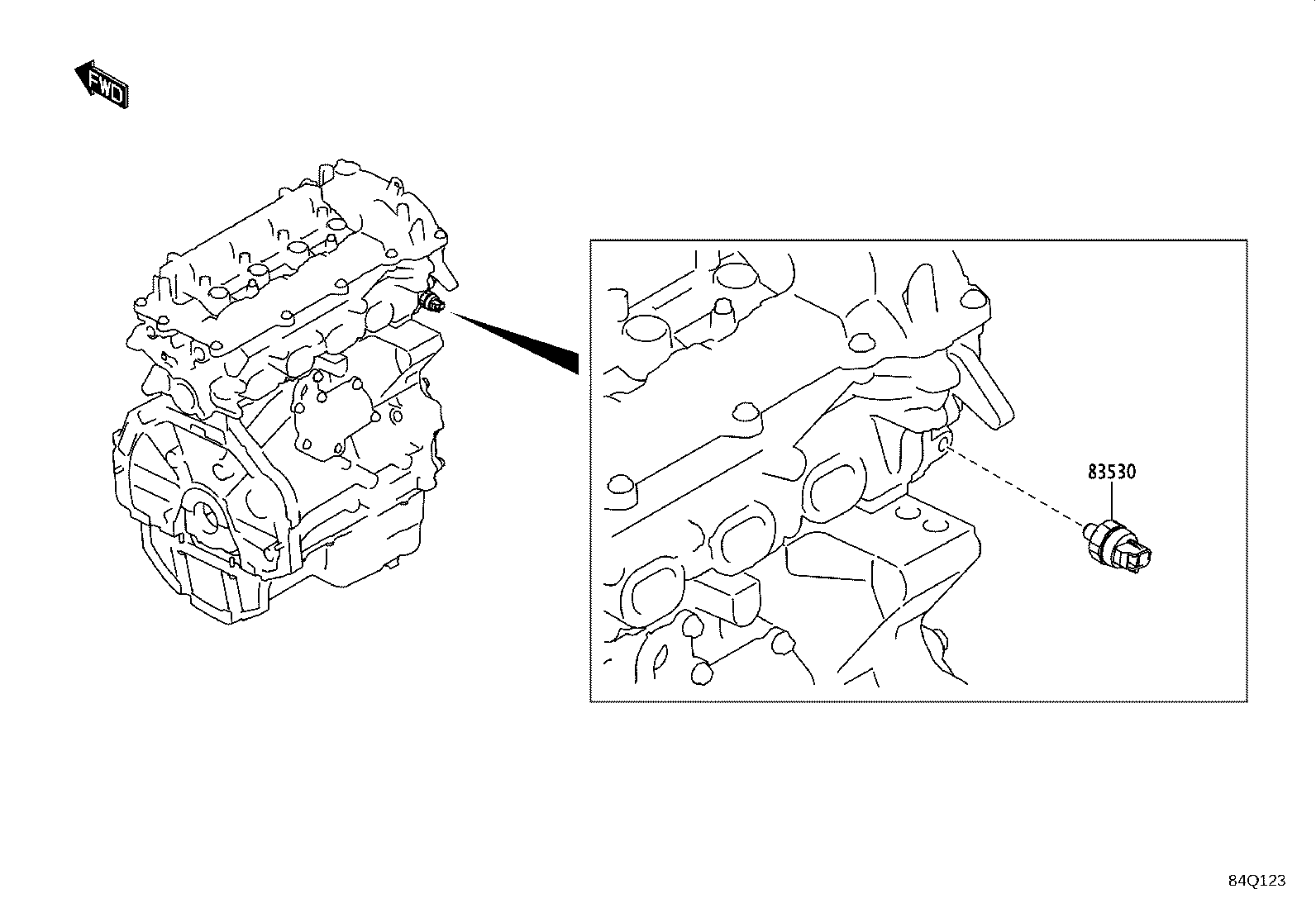

83530 Switch Assy, Oil Pressure (FOR ENGINE)

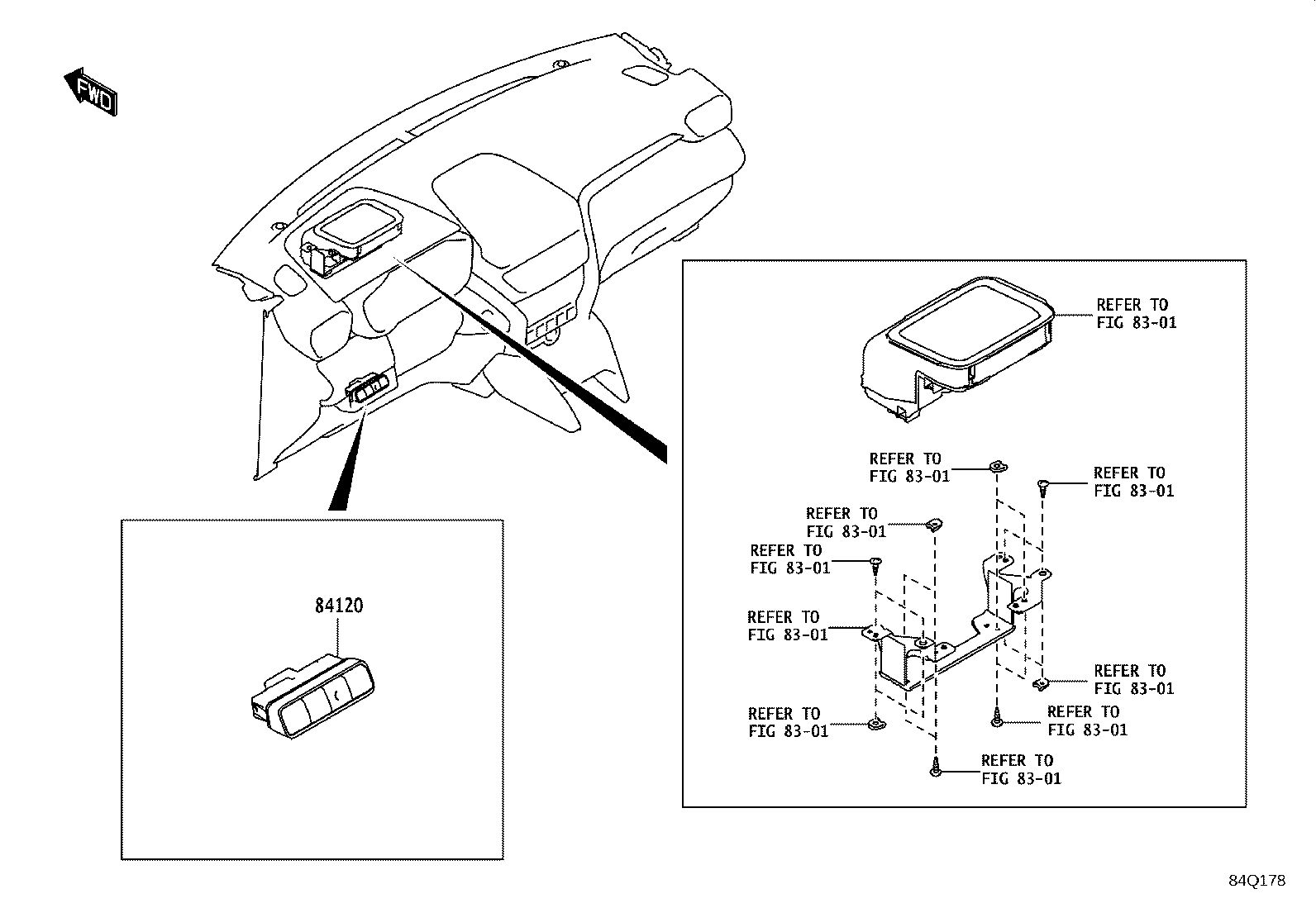

84120 Switch Assy, Head UP Display

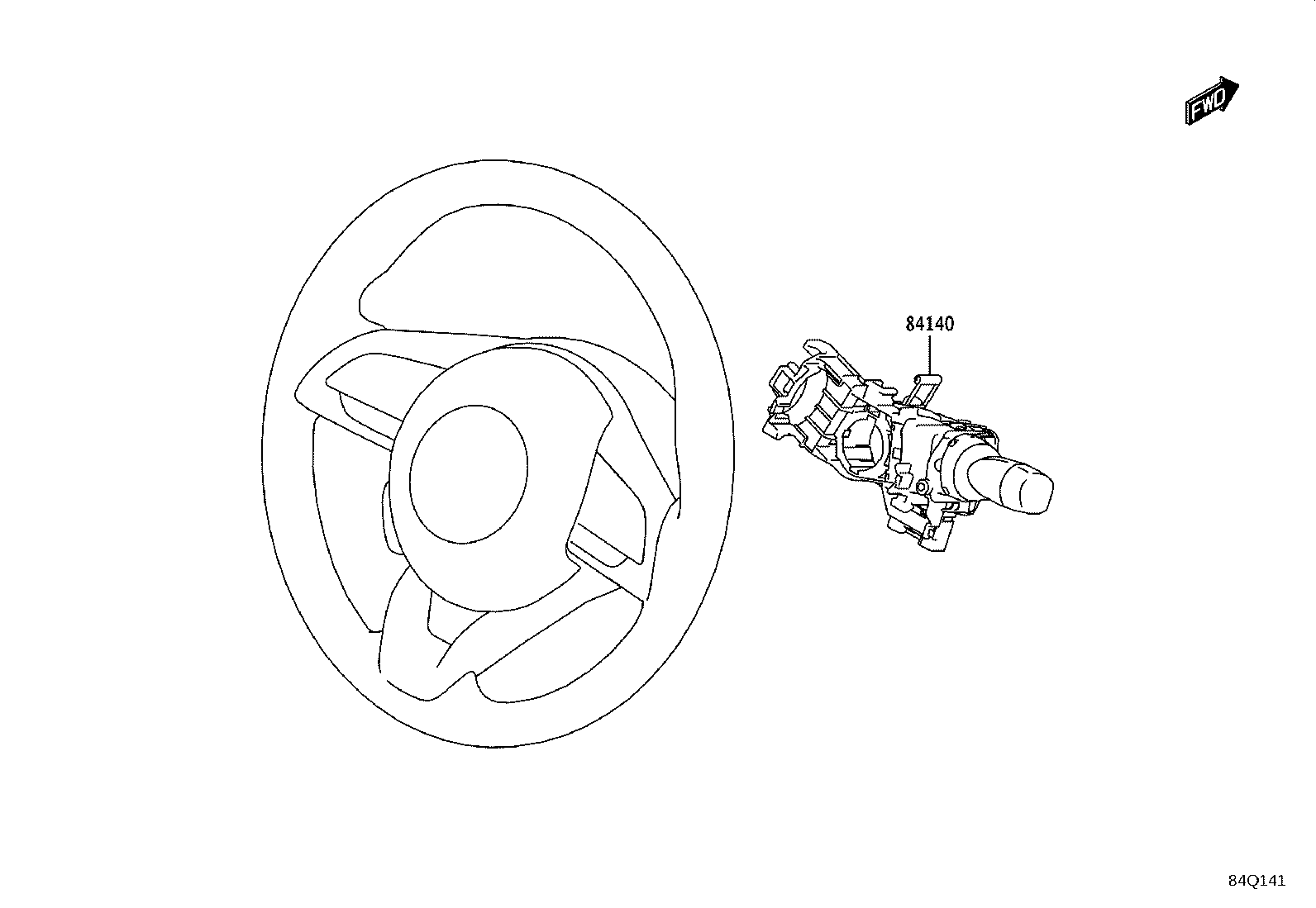

84140 Switch Assy, Headlamp Dimmer

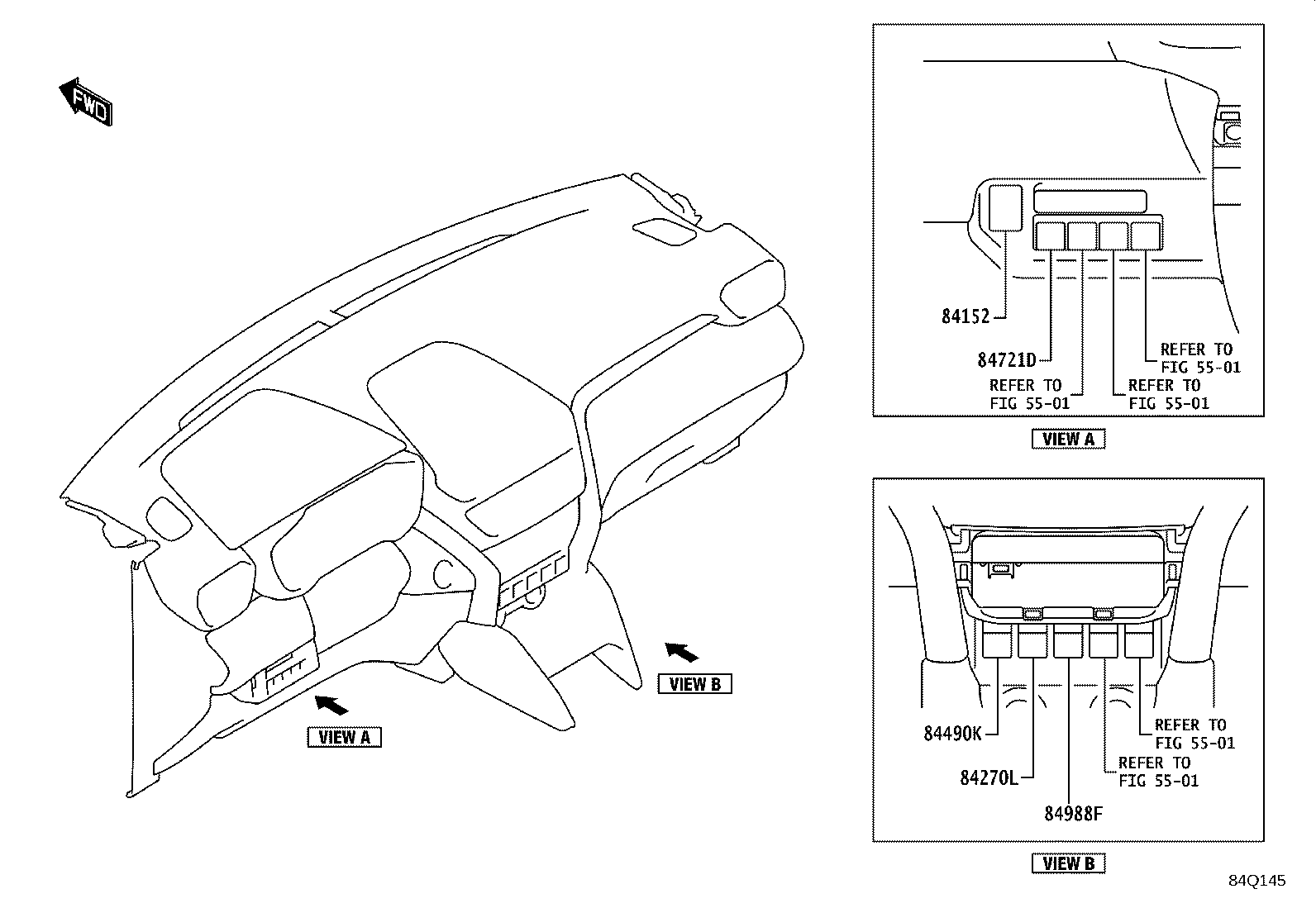

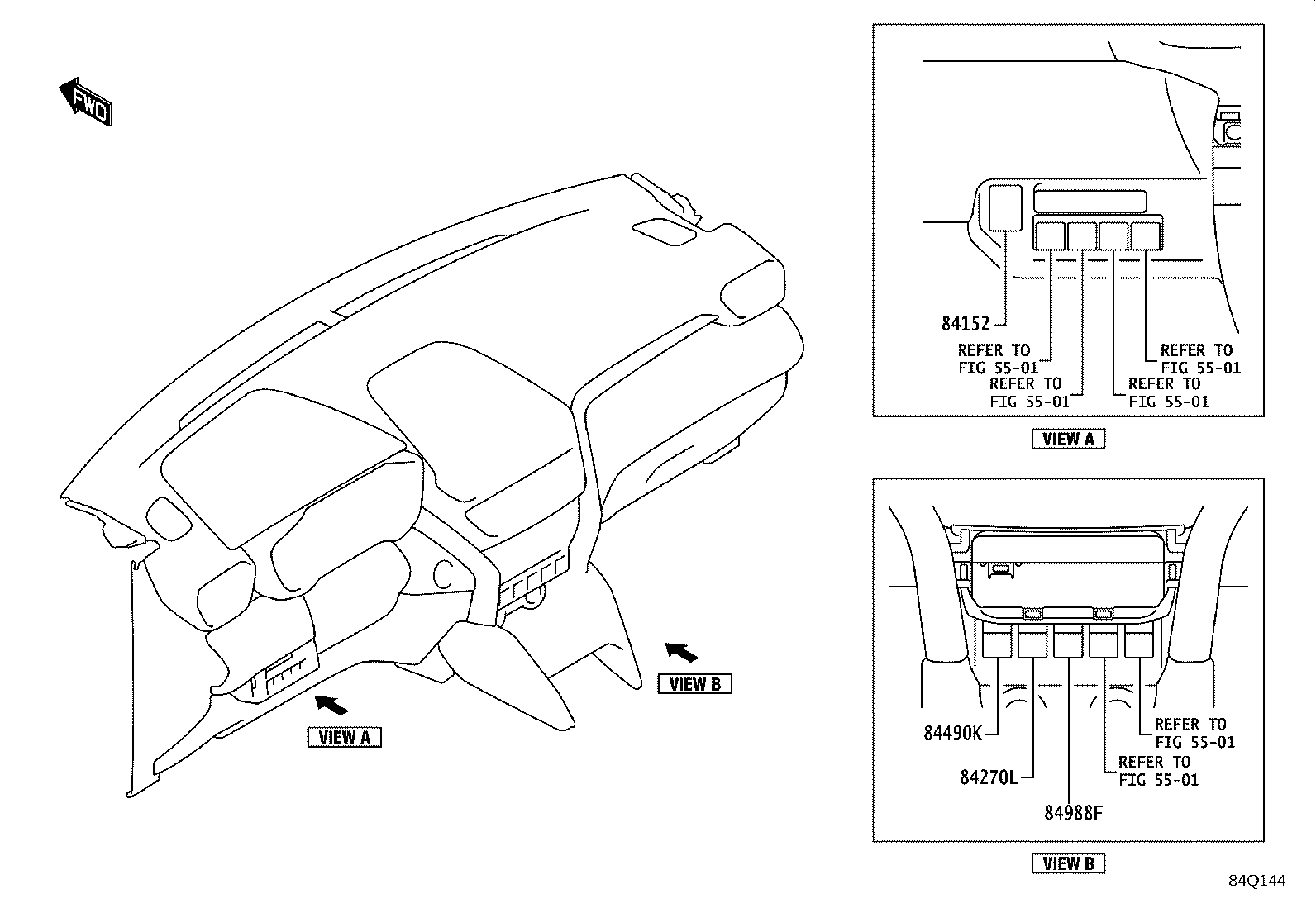

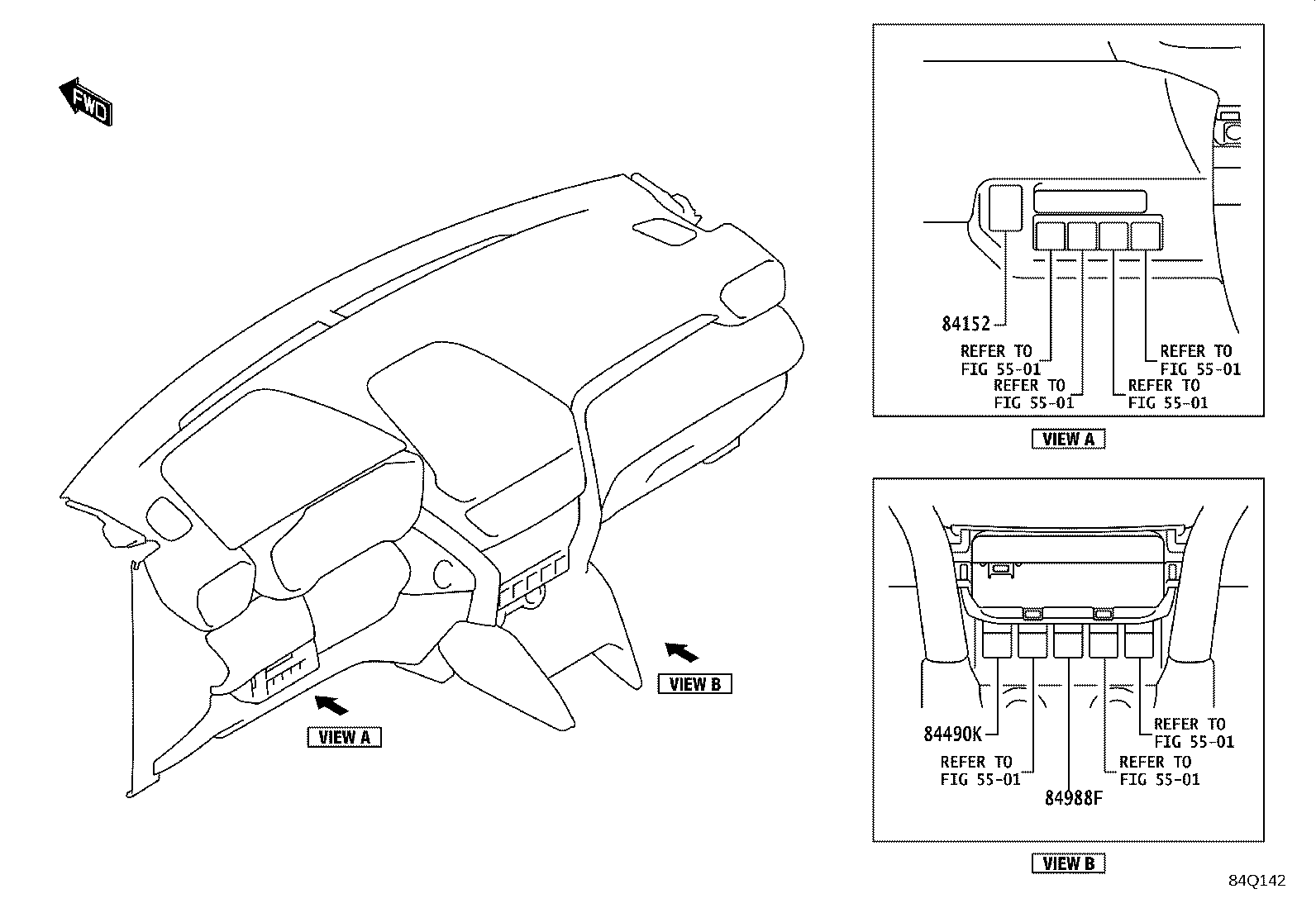

84152 Switch, Headlamp Leveling
84210 Switch Assy, Back-up Lamp

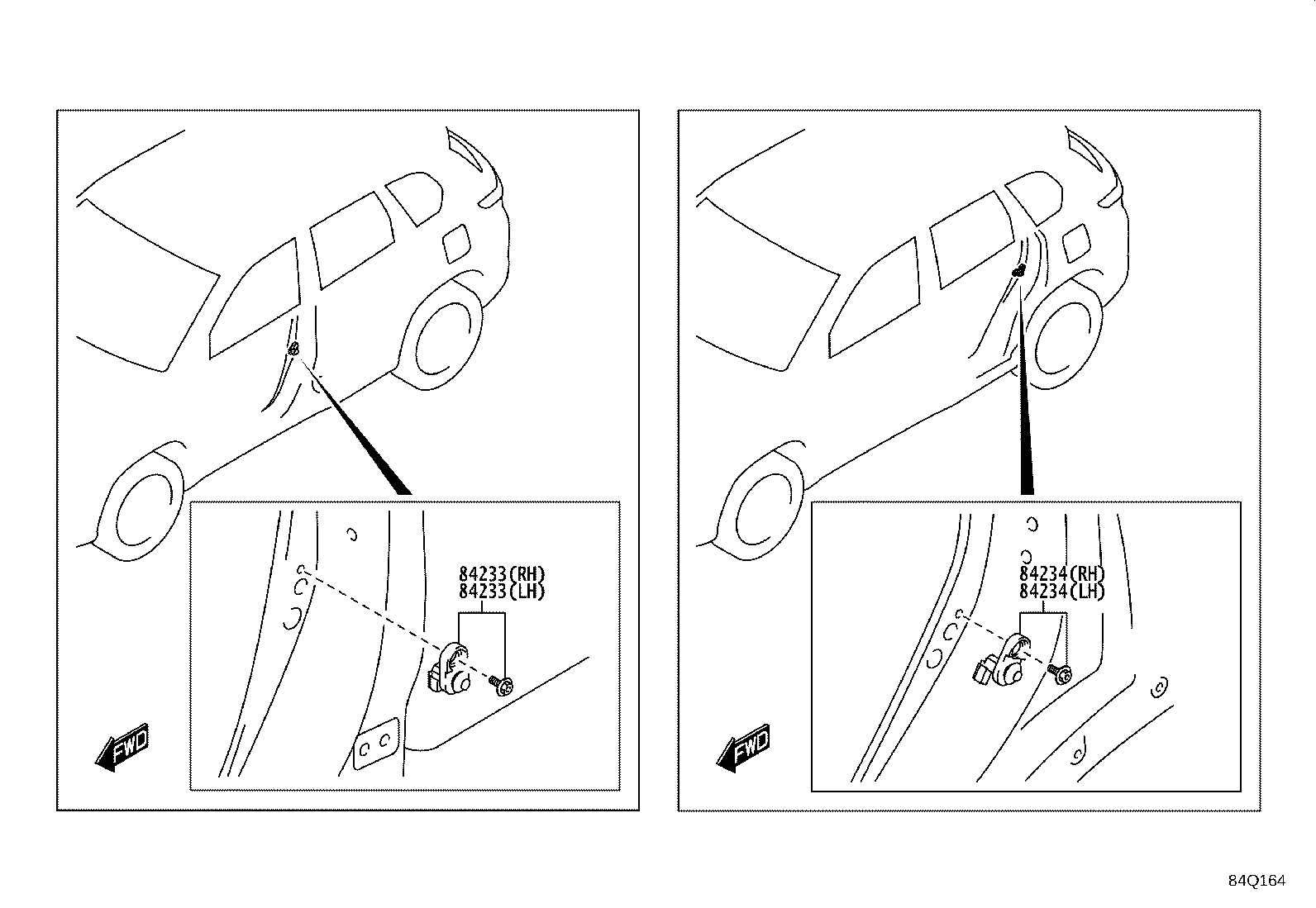

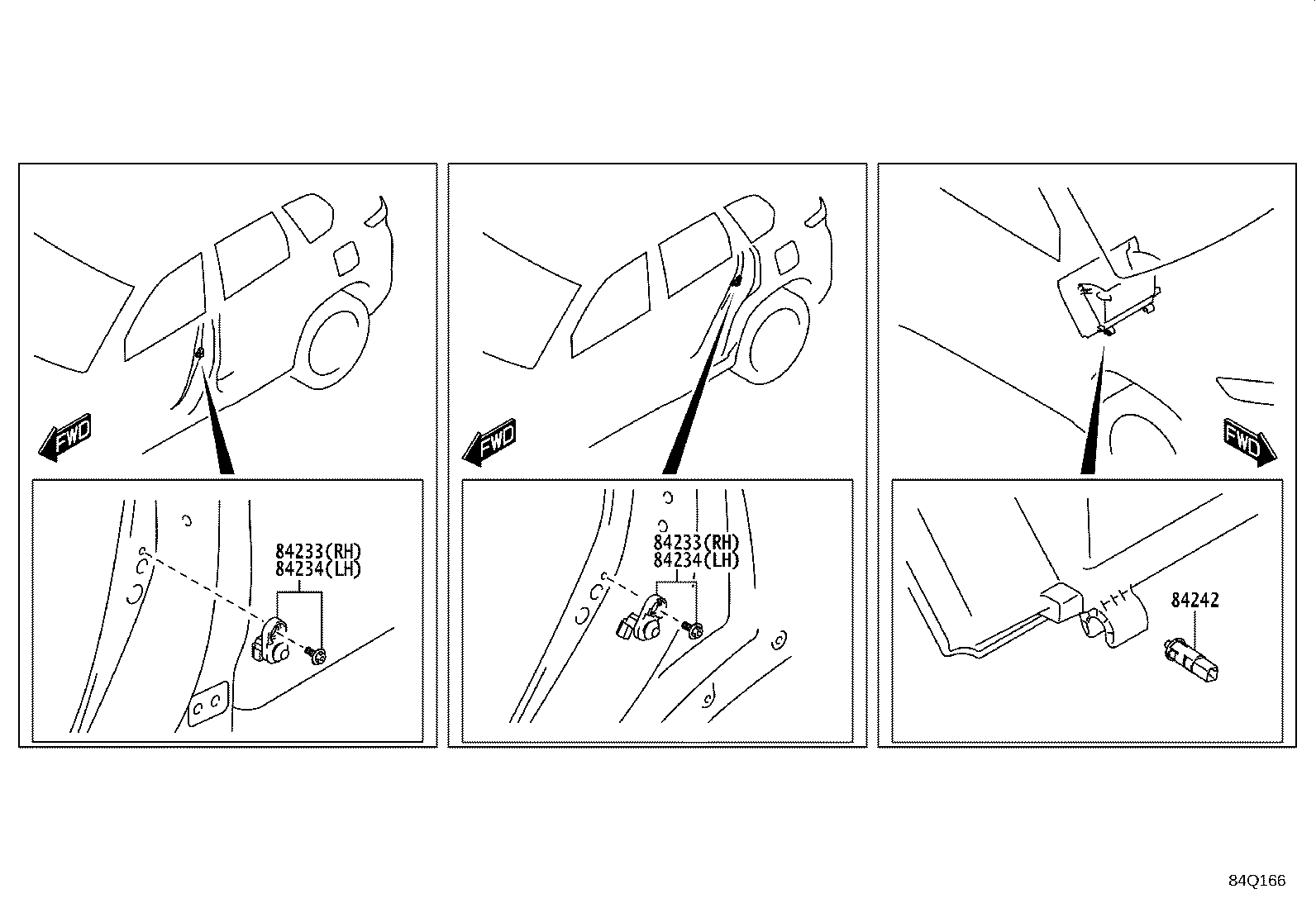

84233 Switch Assy, Courtesy Lamp (FOR FRONT DOOR)
84234 Switch Assy, Courtesy Lamp (FOR REAR DOOR)
84242 Switch, Glove Box Lamp
84270L Switch Assy, Idle Stop

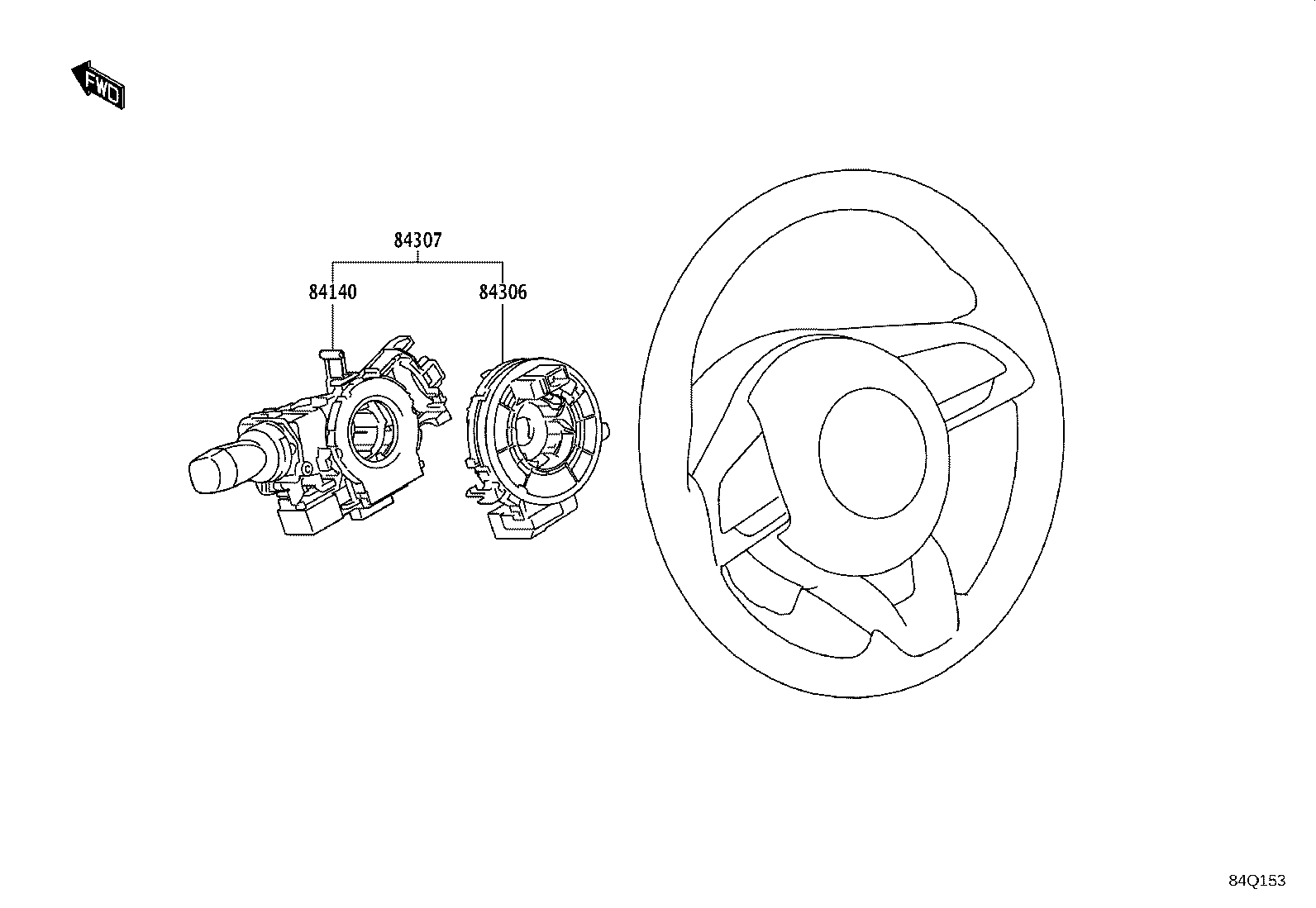

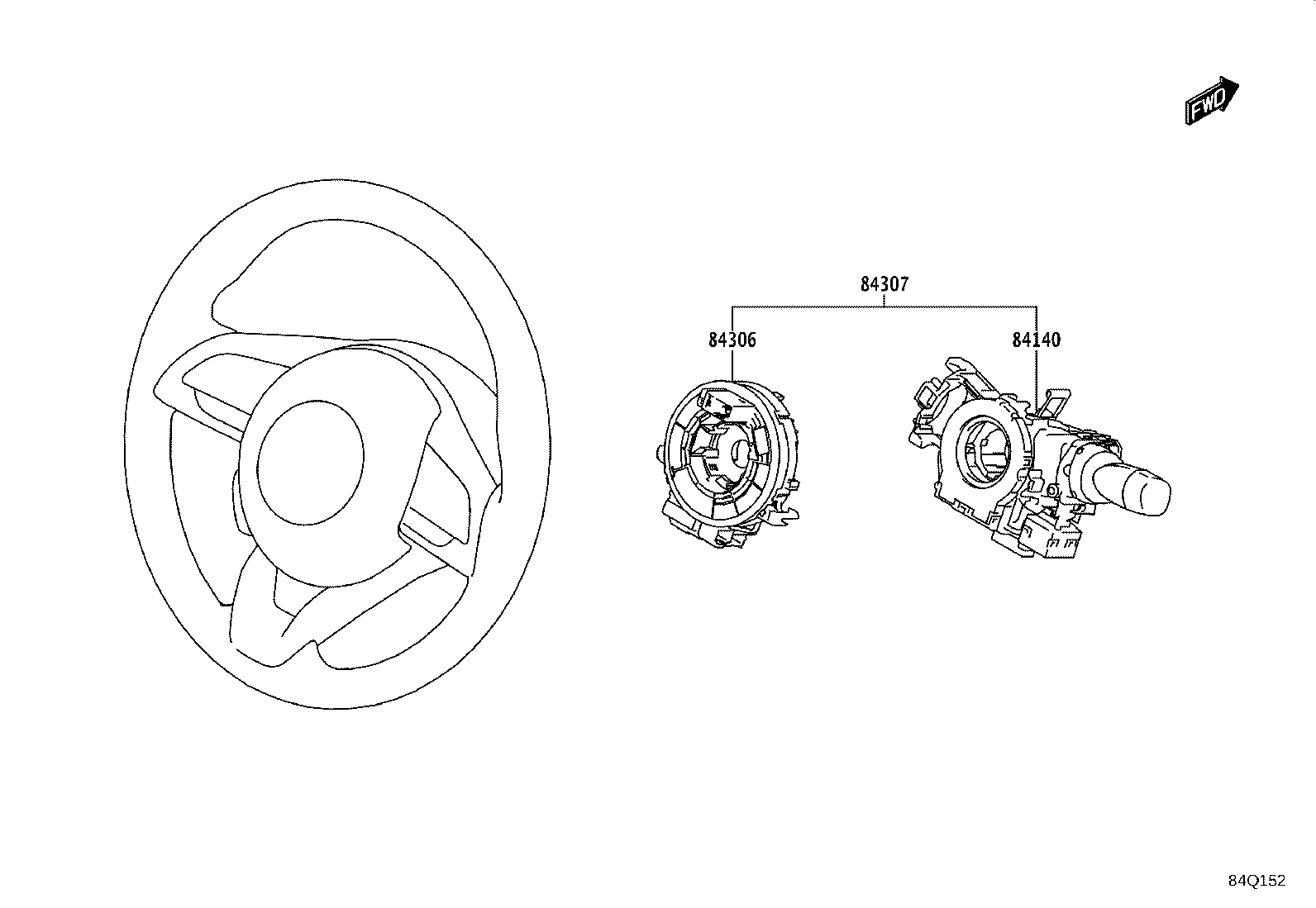

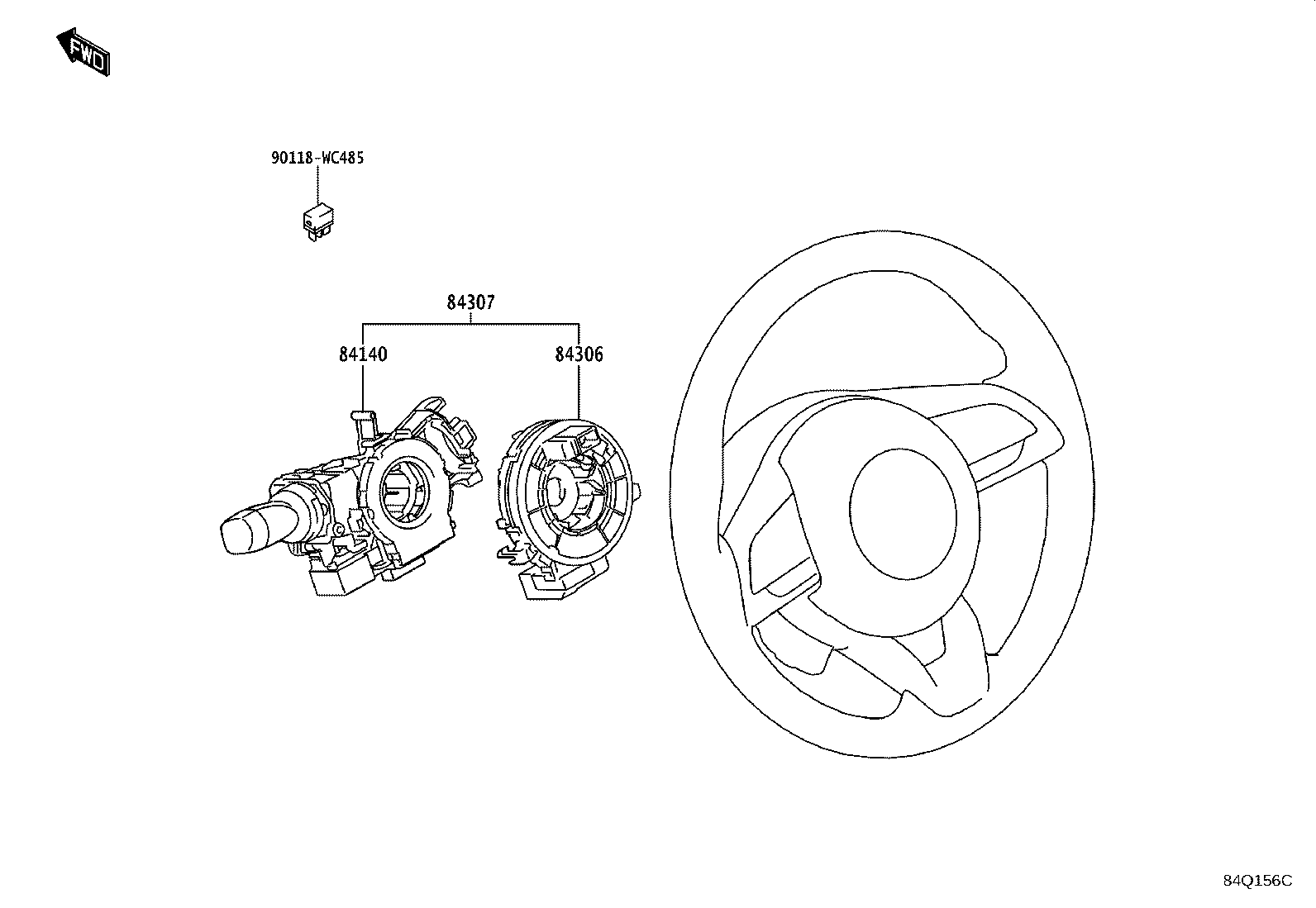

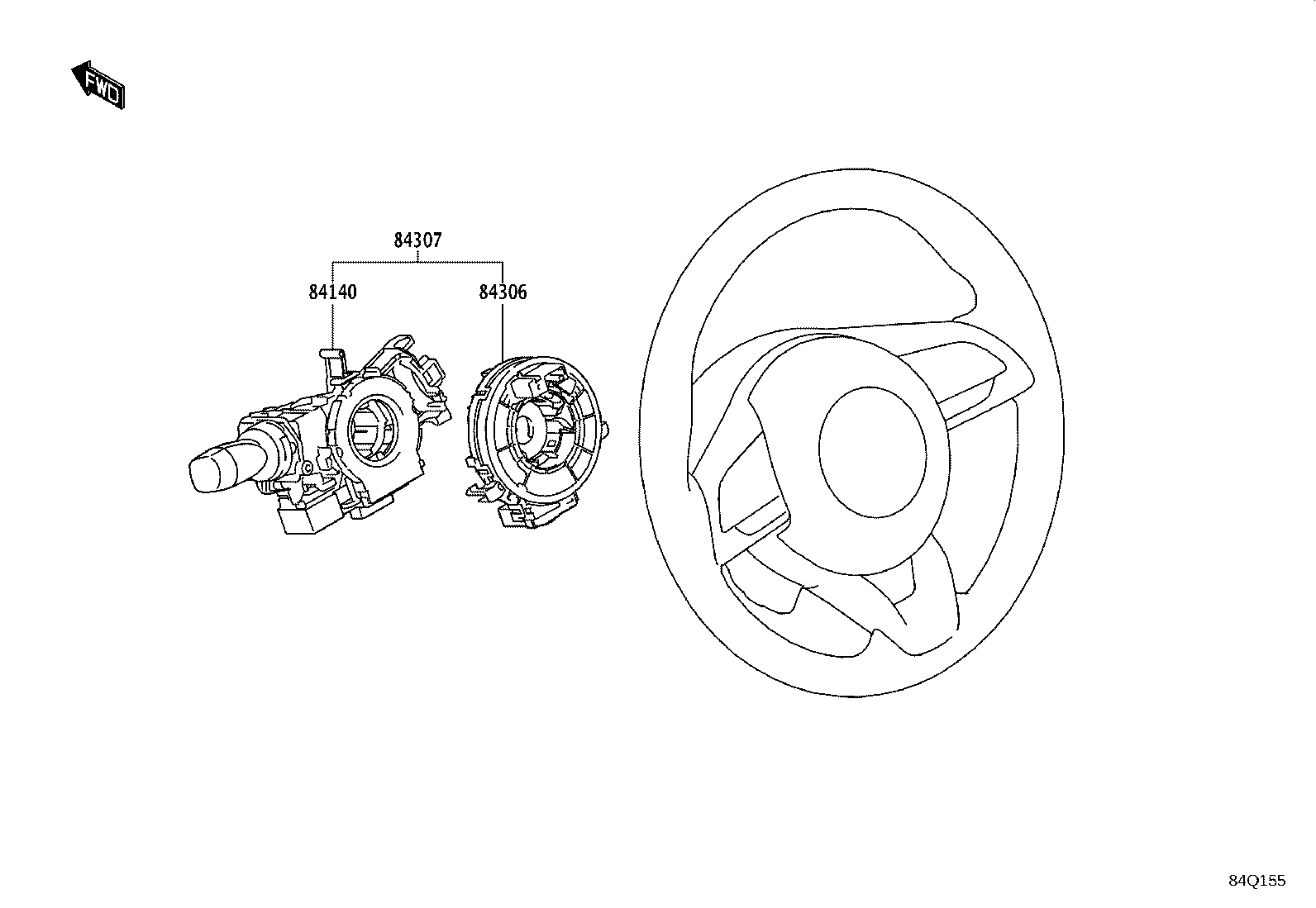

84306 Cable Sub-assy, Spiral

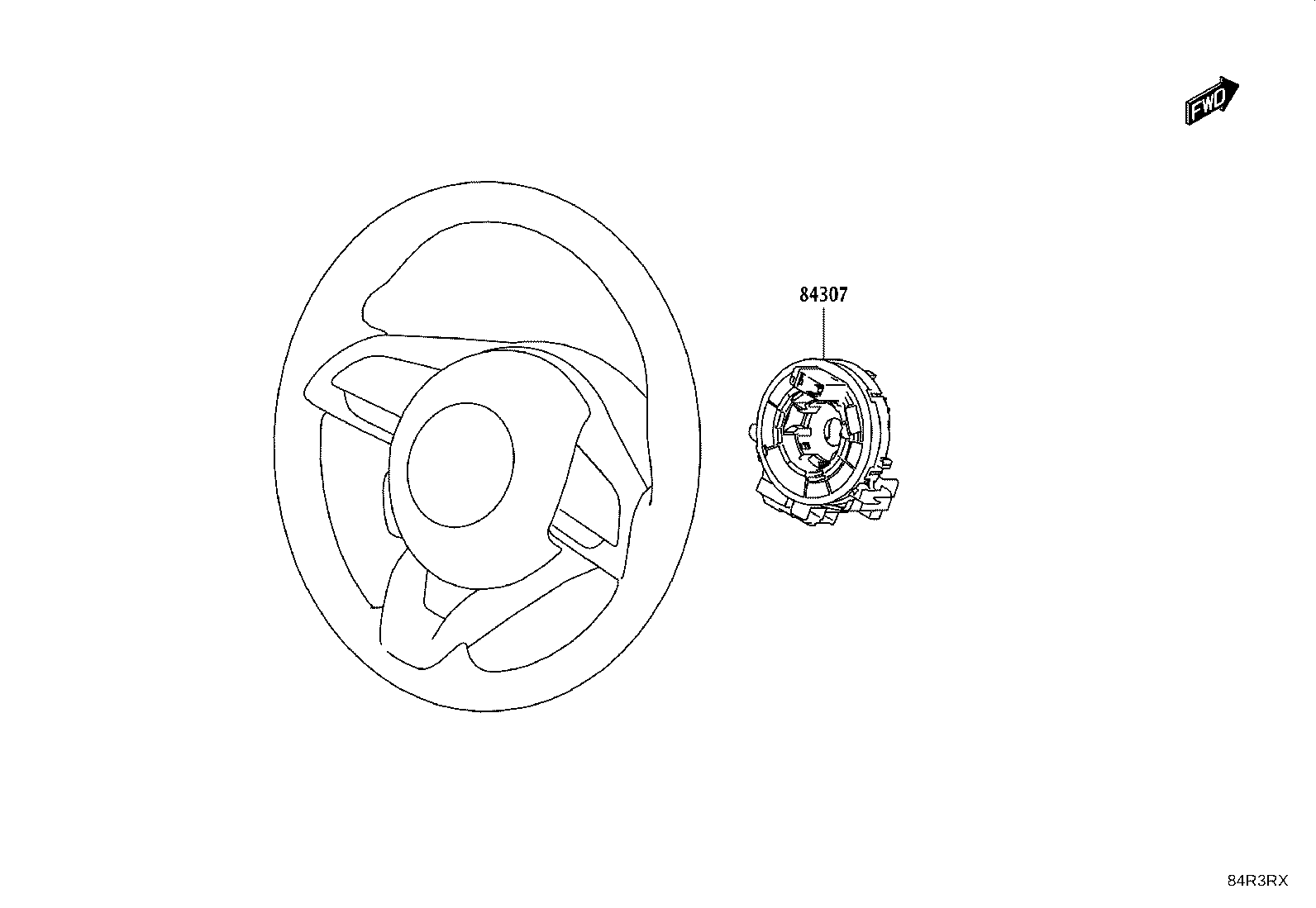

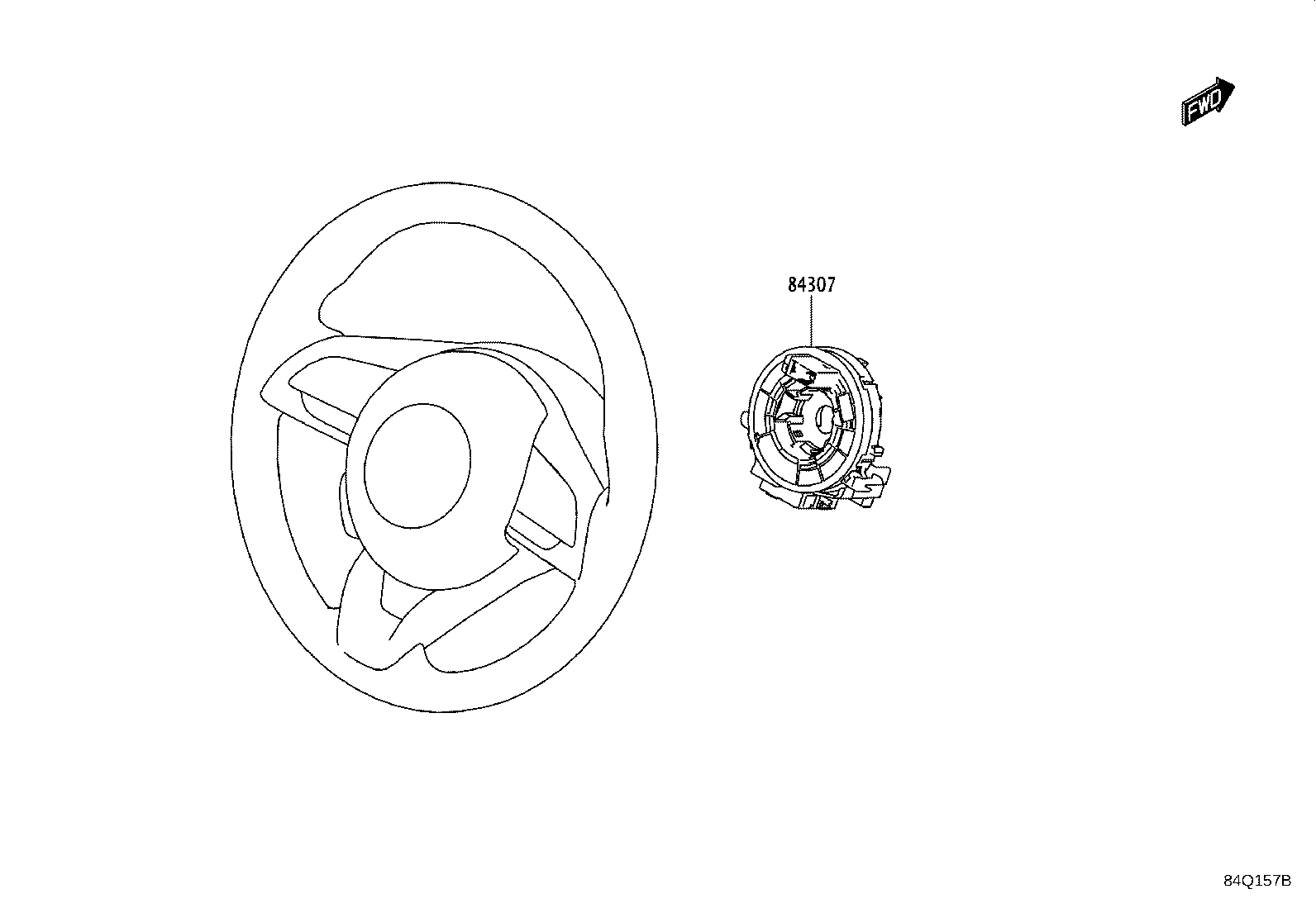

84307 Cable Sub-assy, Spiral W/Sensor

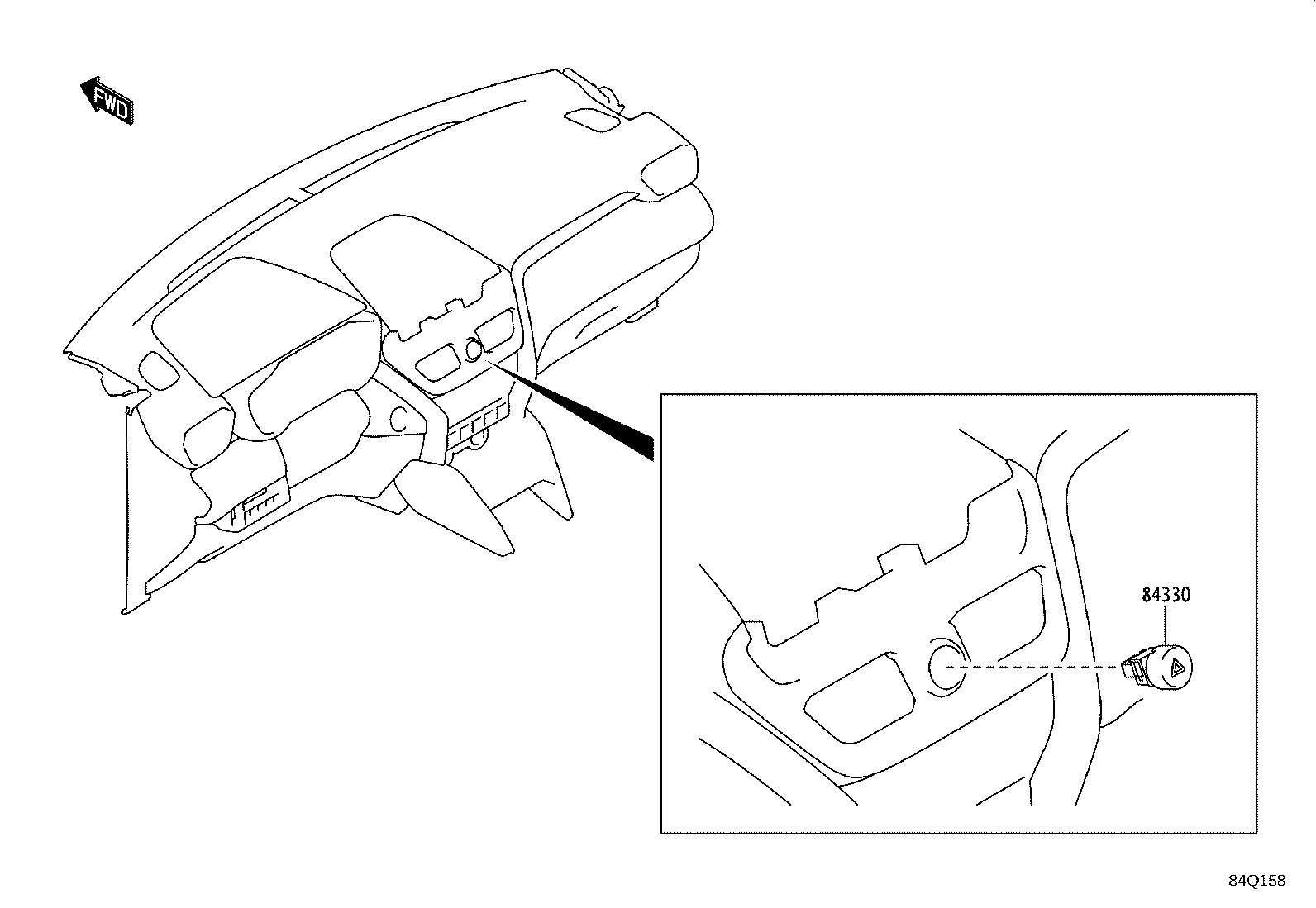

84330 Switch Assy, Hazard Warning Signal
84340 Switch Assy, Stop Lamp
84490K Switch Assy, Back Sonar
84520E Switch Assy, Clutch Start, NO.2
84540 Switch Assy, Neutral Start

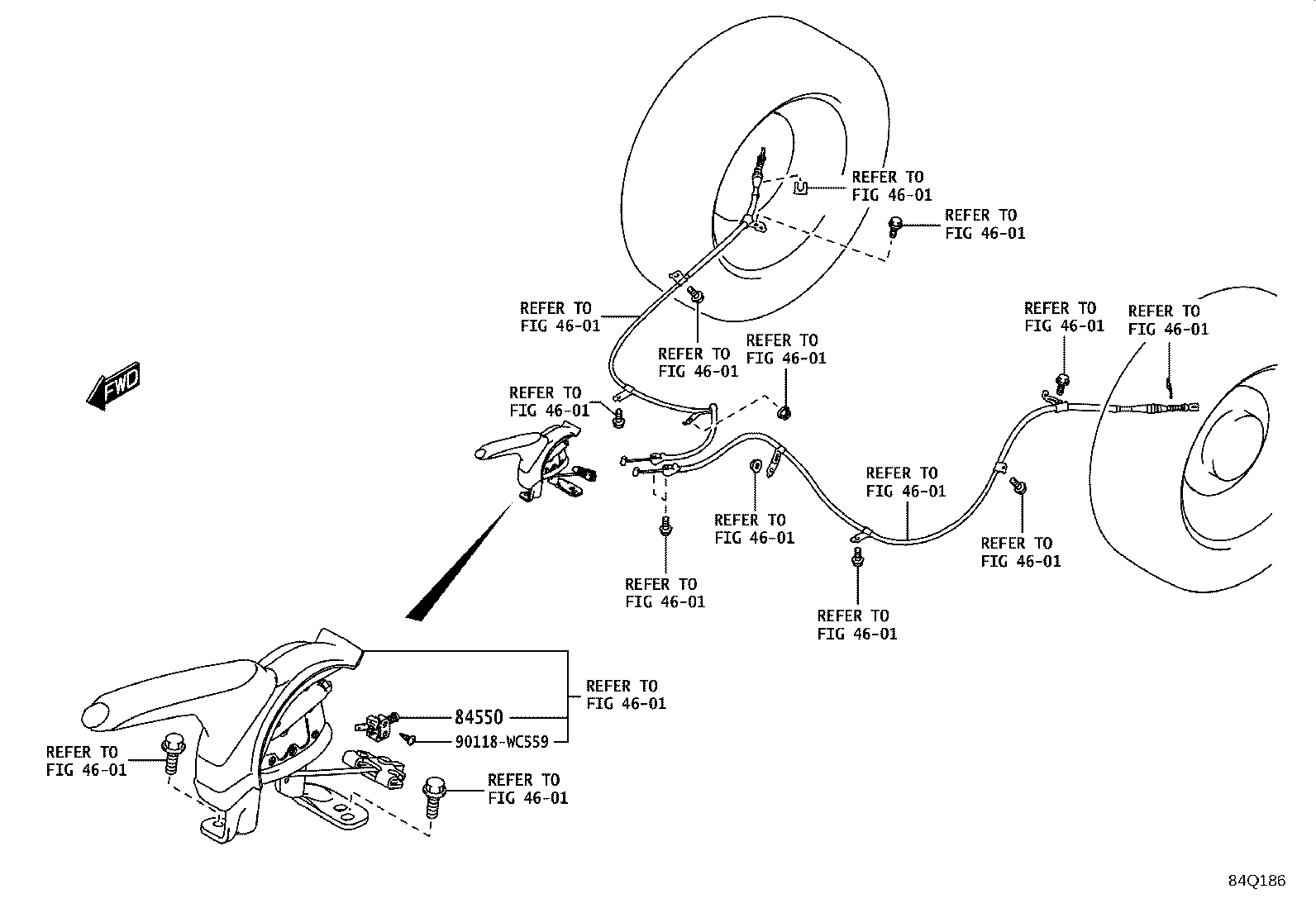

84550 Switch Assy, Parking Brake

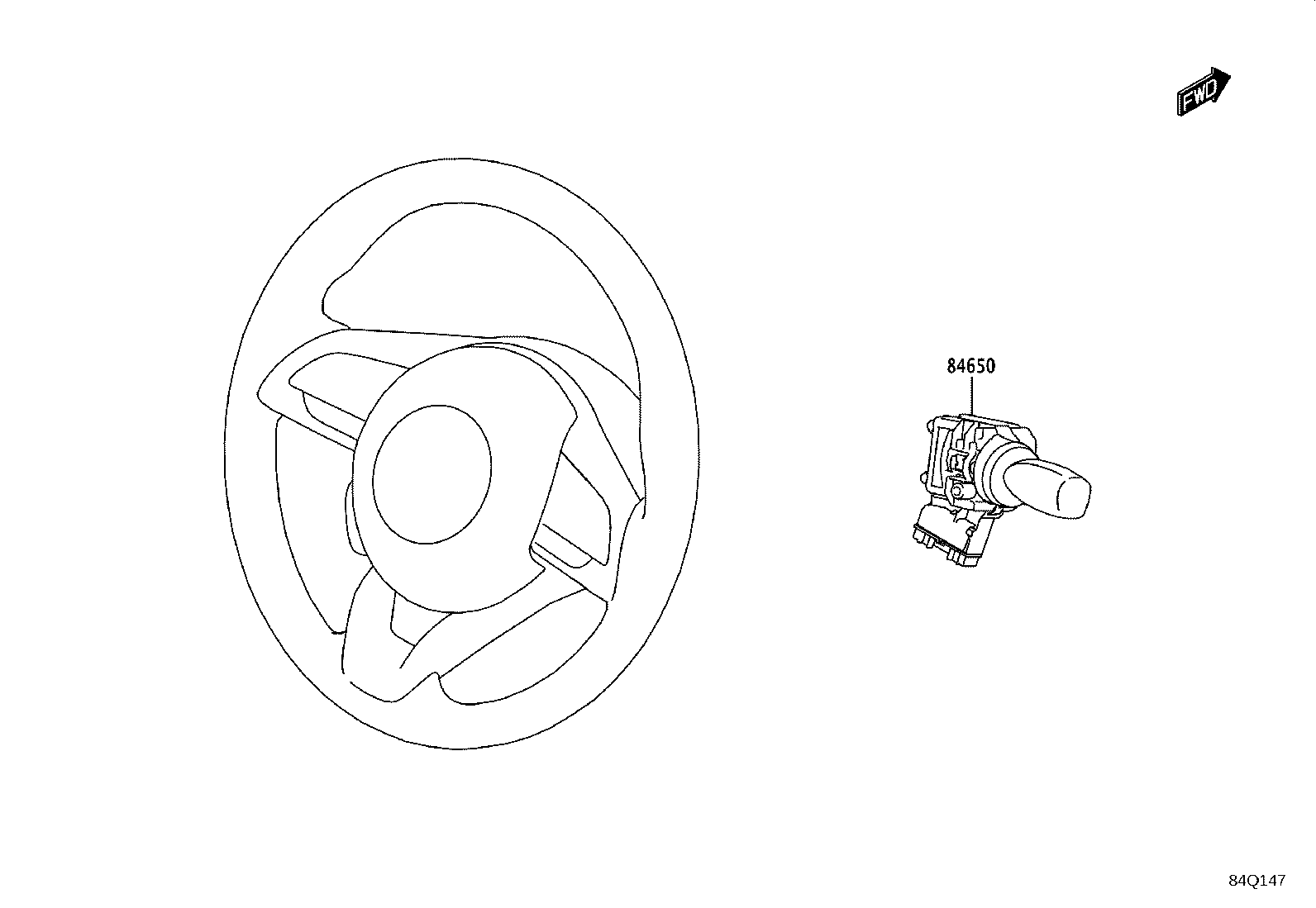

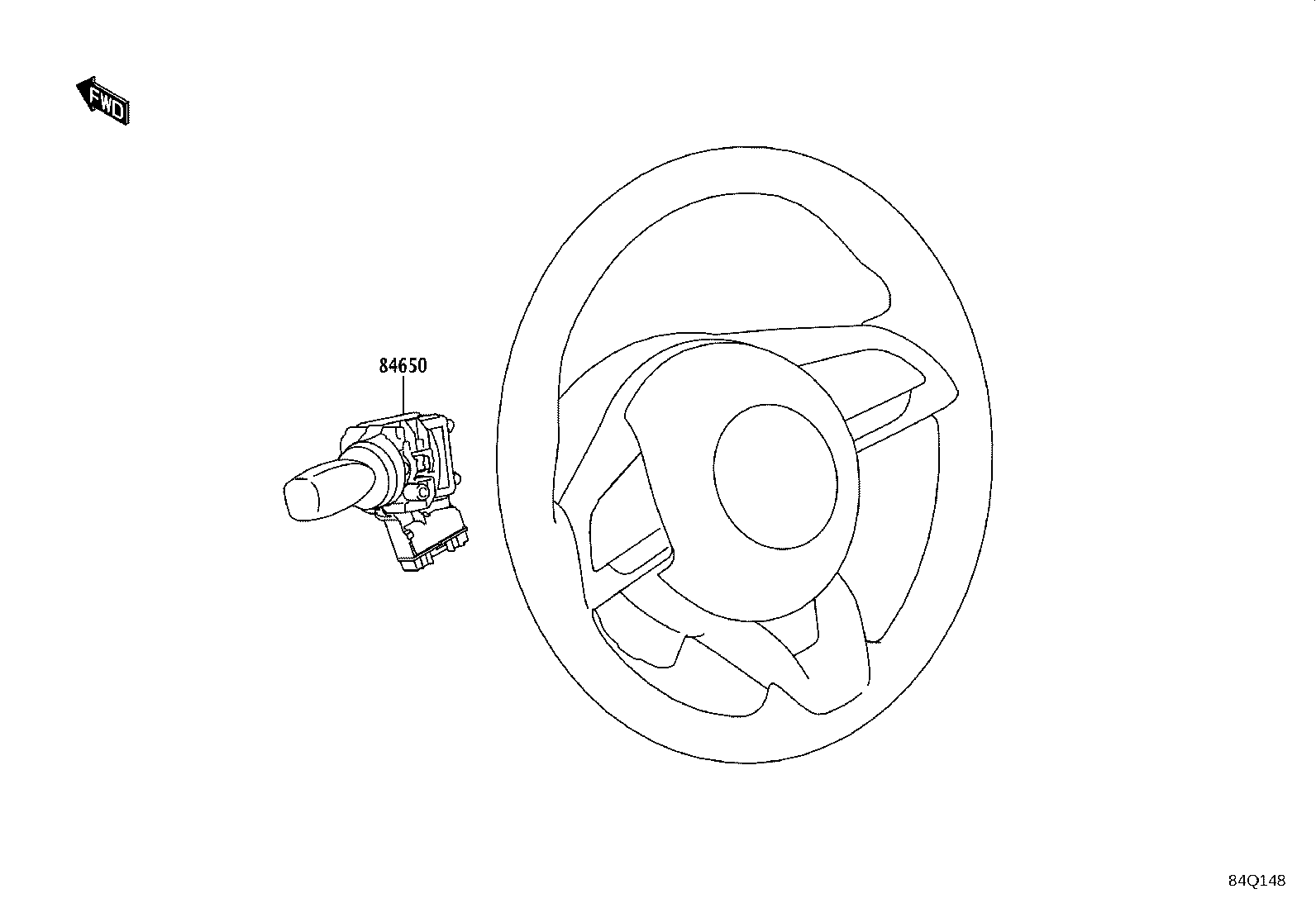

84650 Switch Assy, Windshield Wiper
84721D Switch Assy, Camera

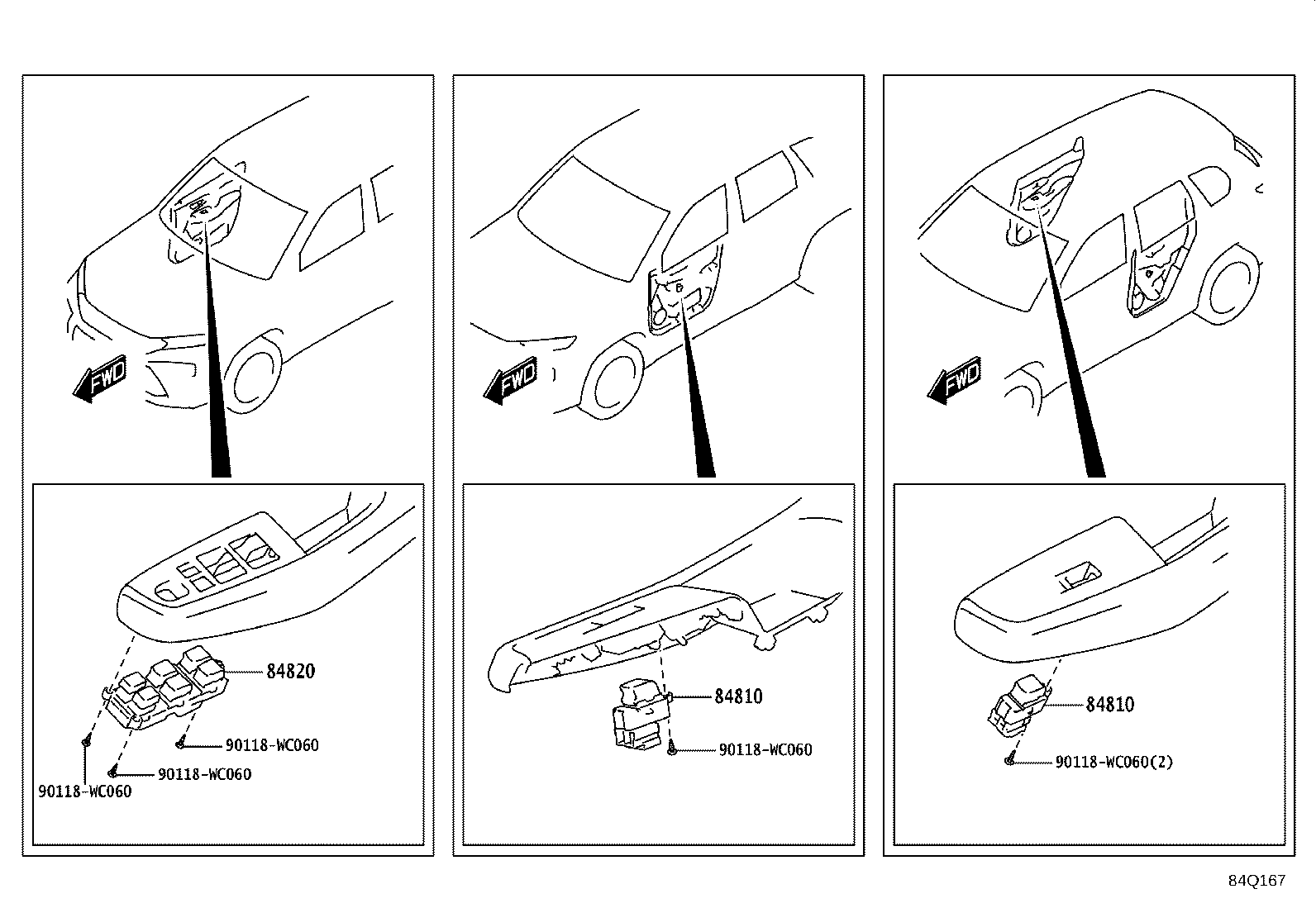

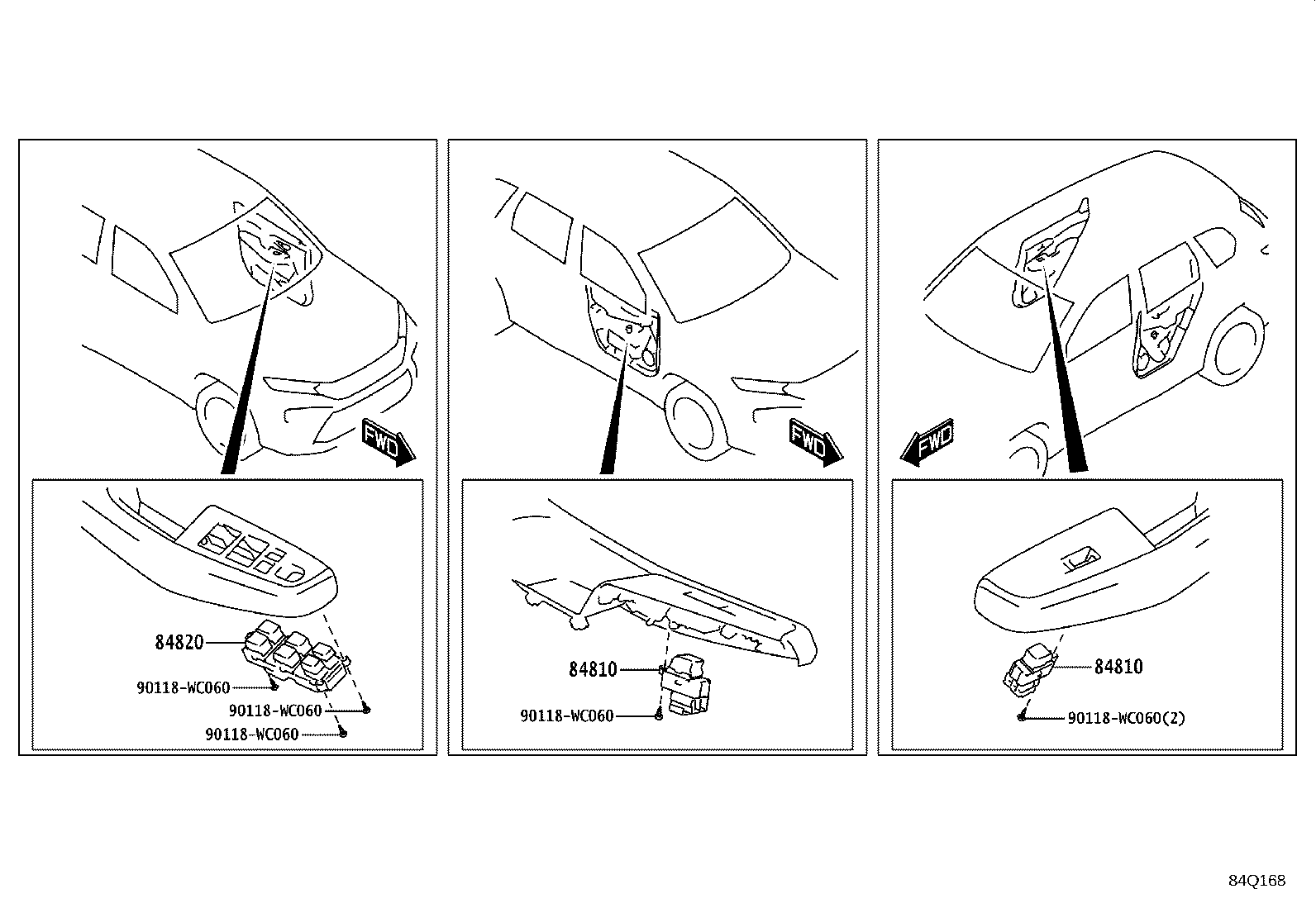

84810 Switch Assy, Power Window Regulator
84820 Master Switch Assy, Power Window Regulator

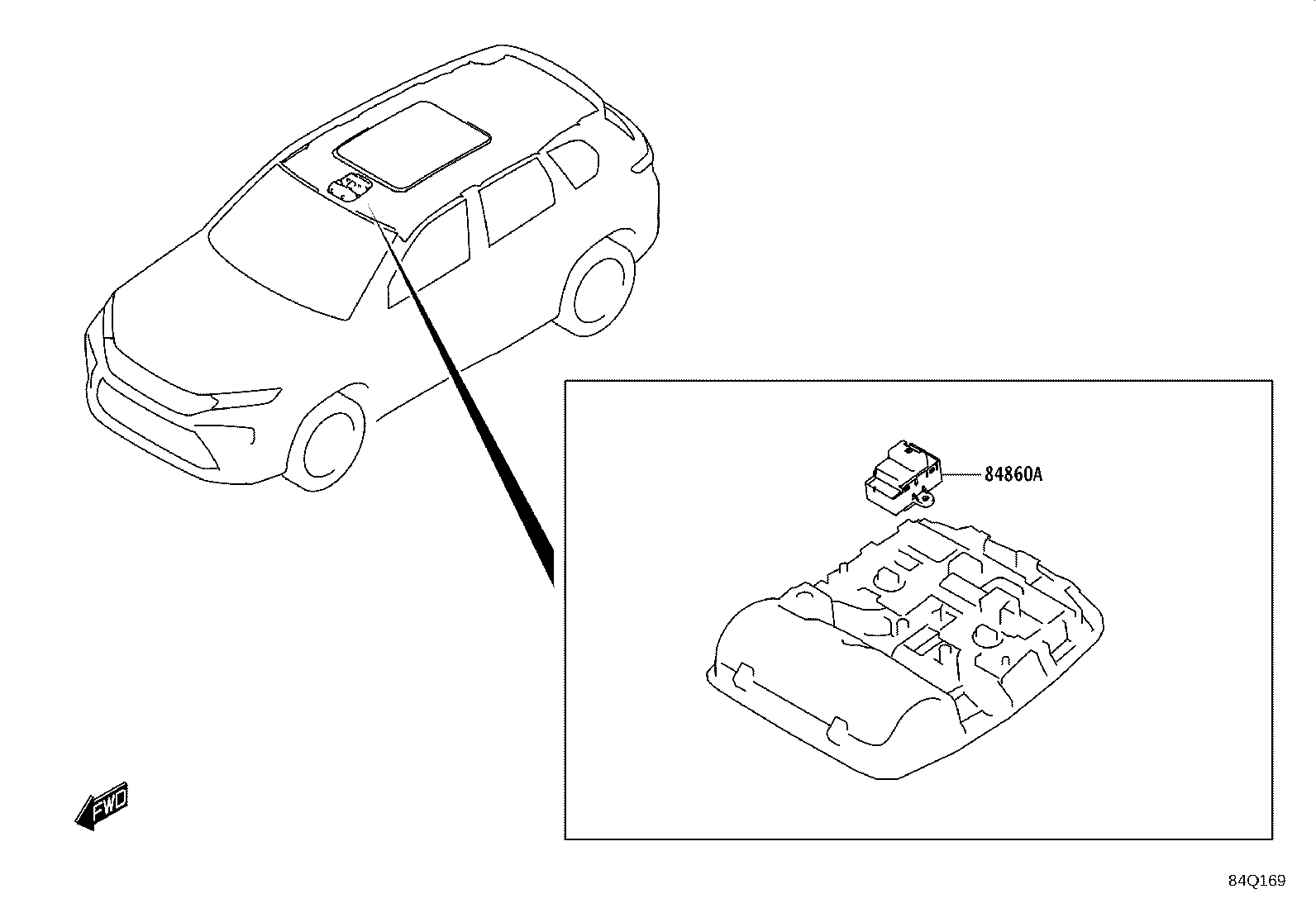

84860A Switch Assy, Sliding Roof

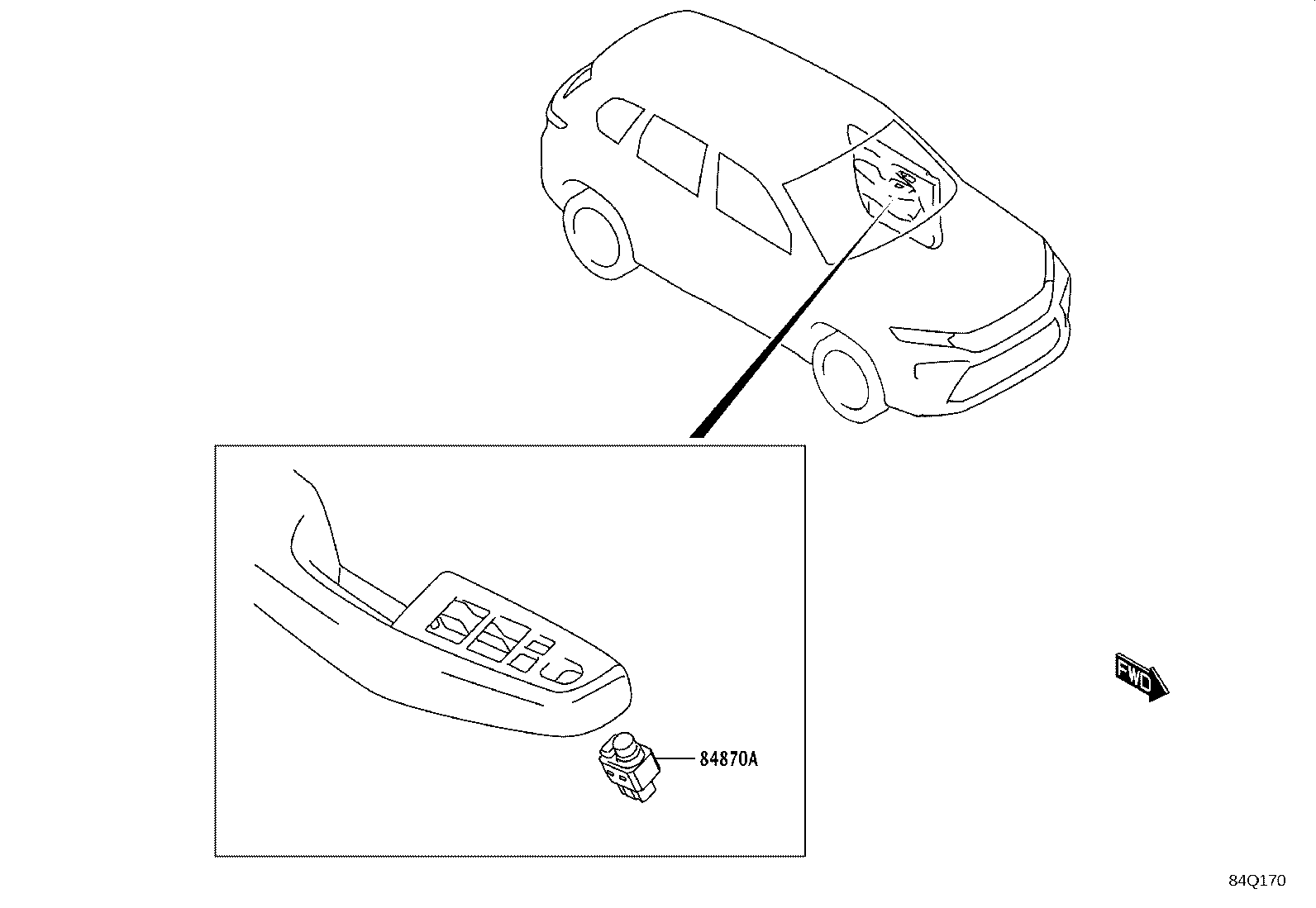

84870A Switch Assy, Outer Mirror

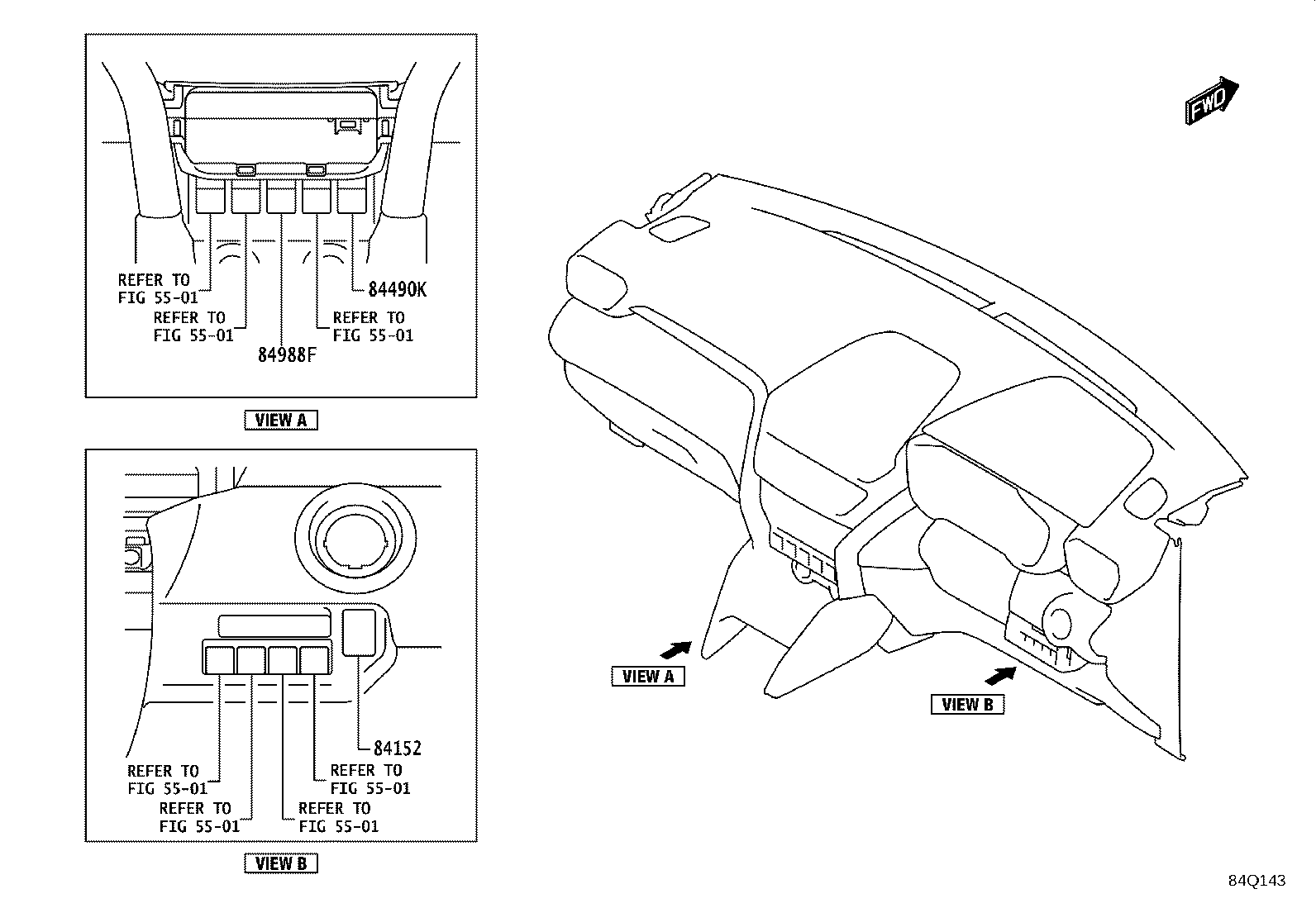

84988F Switch, Traction Control

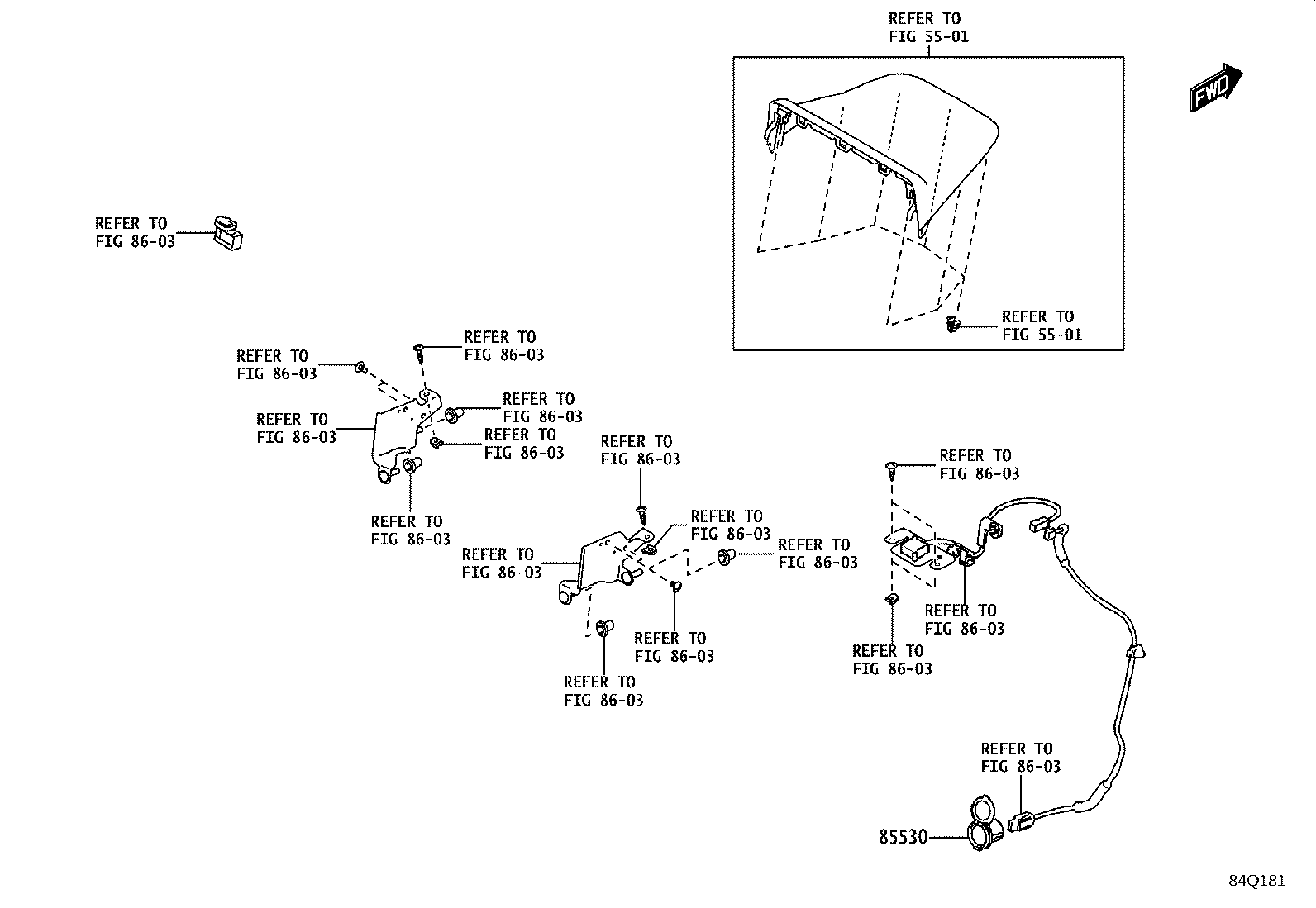

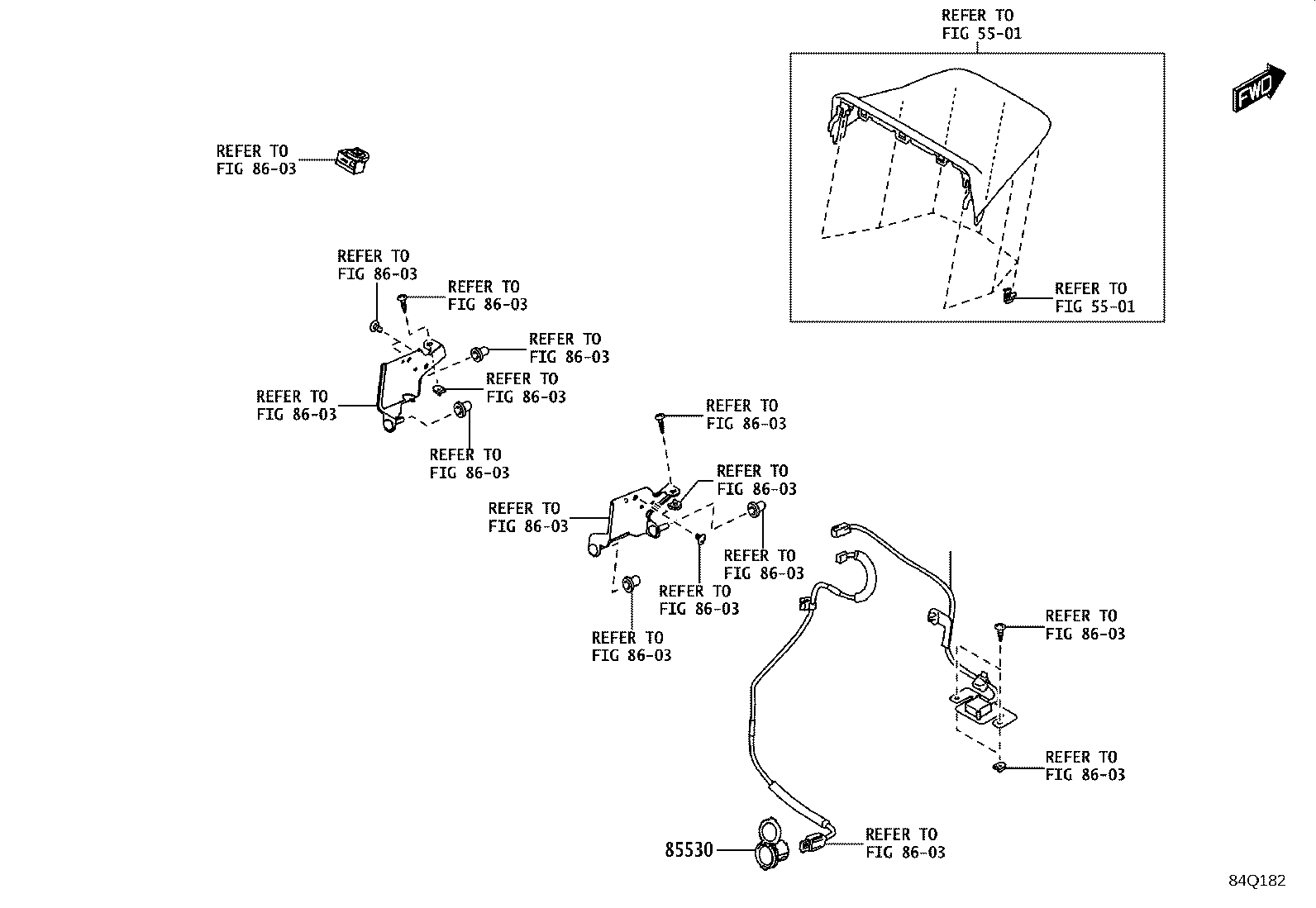

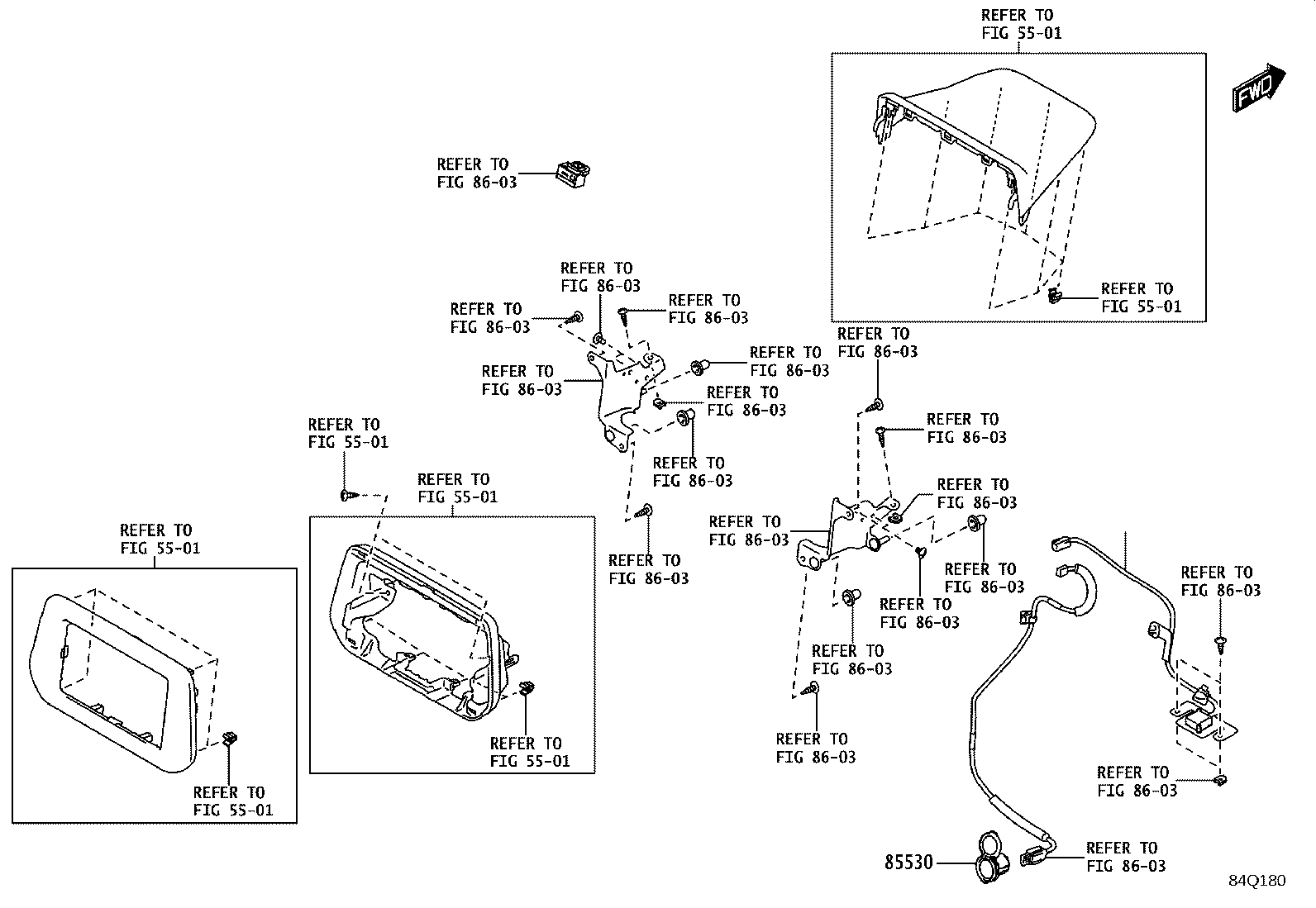

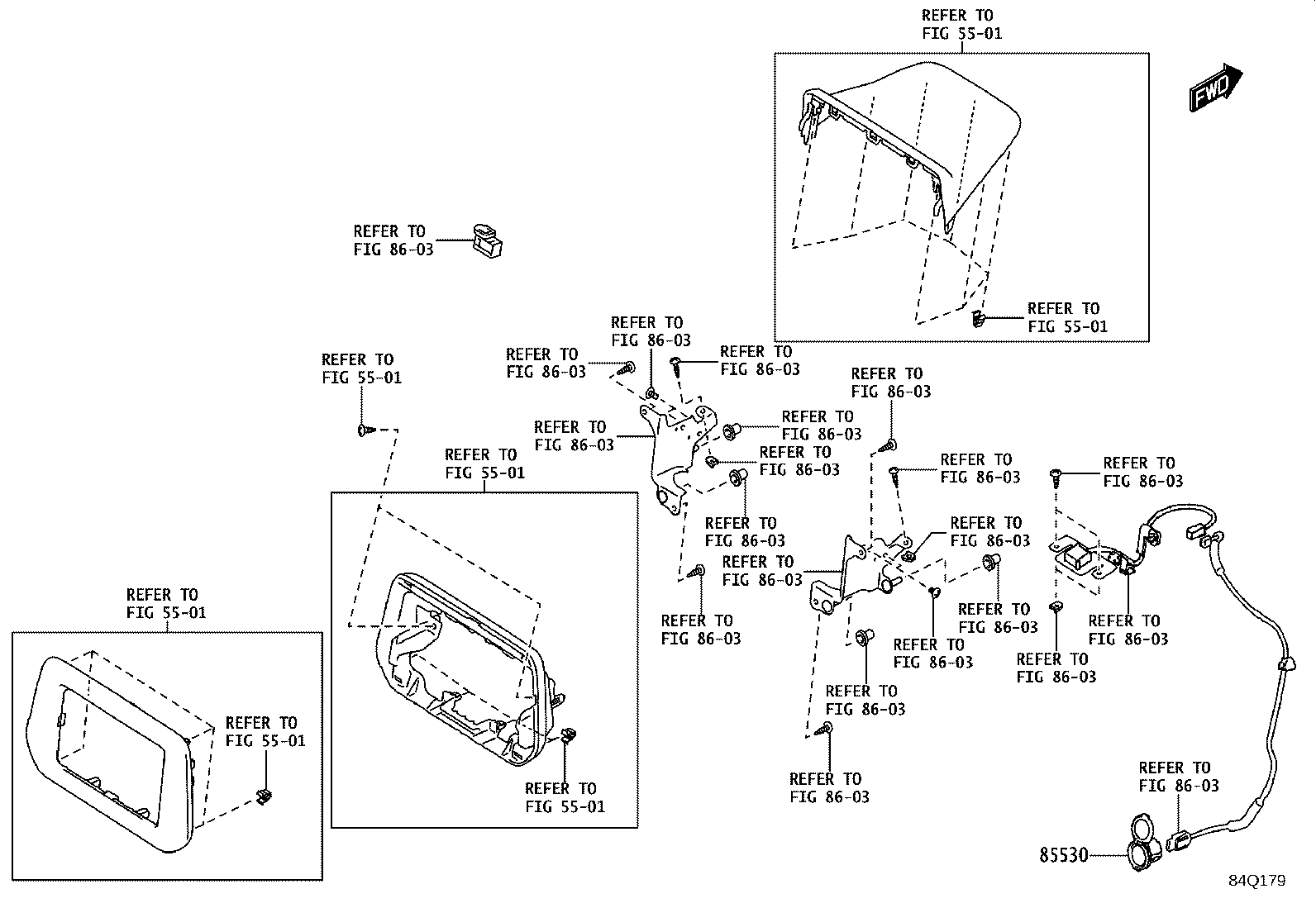

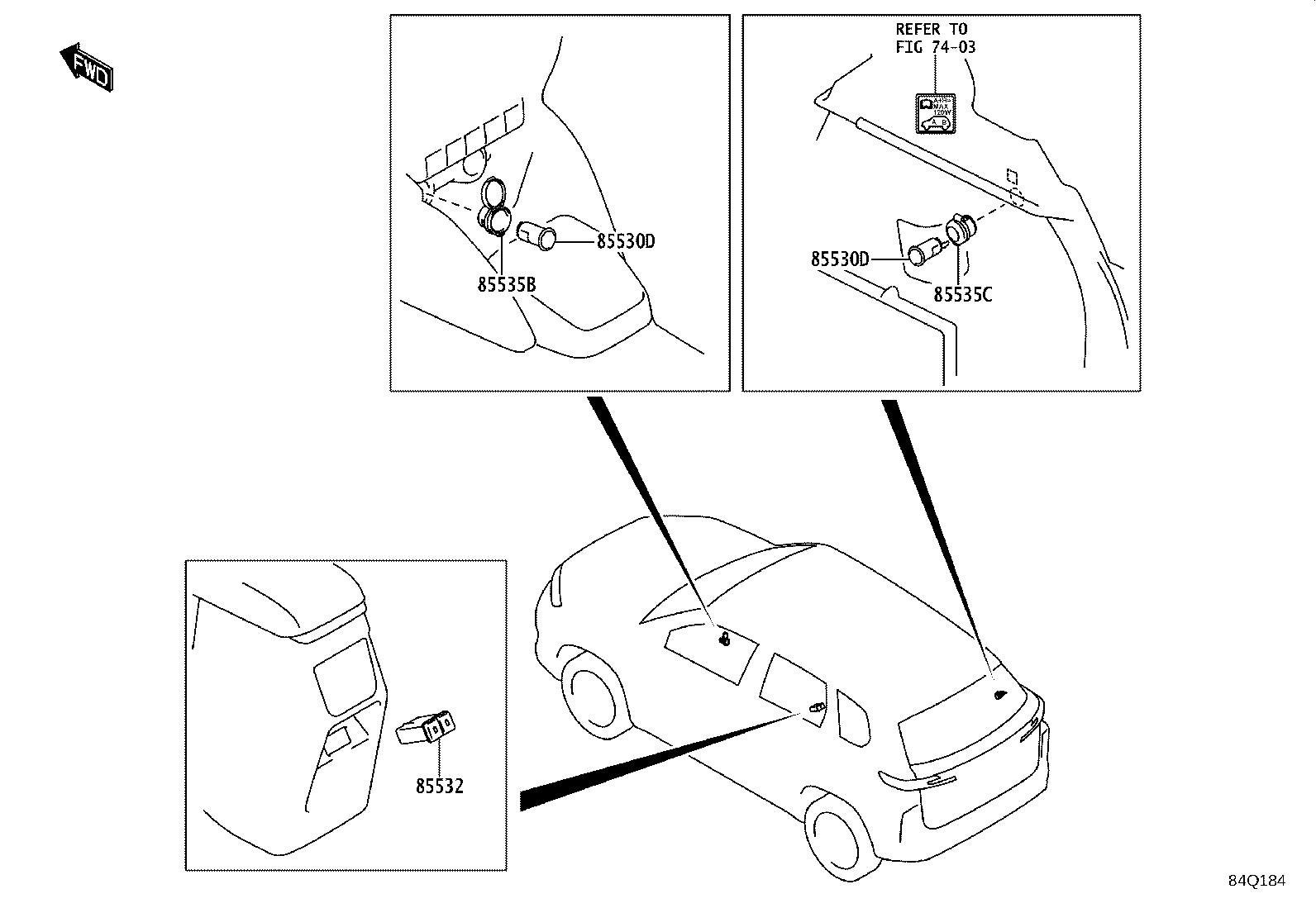

85530 Socket Assy, Power Outlet, NO.1

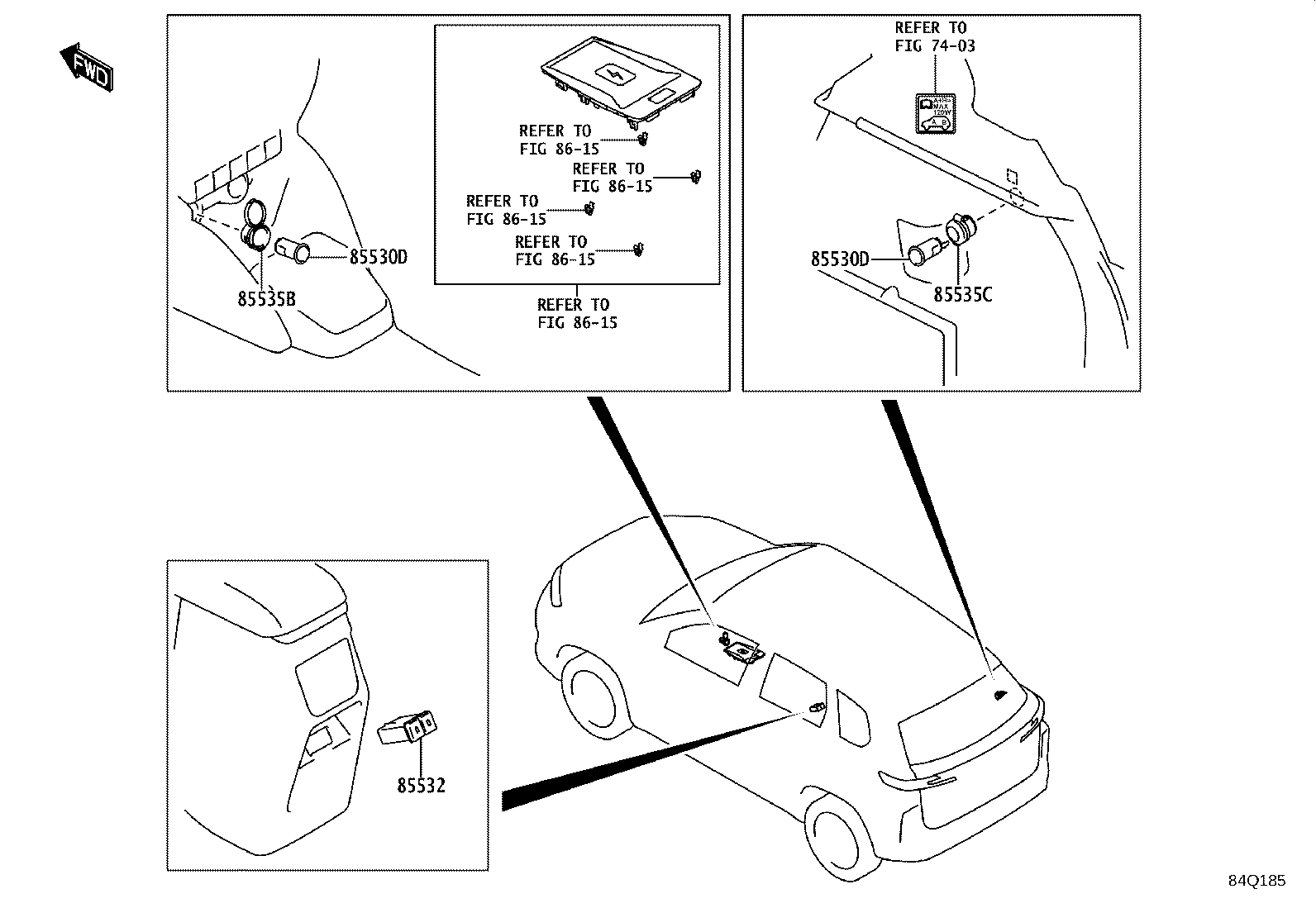

85530D Socket Assy, Power Outlet, NO.2
85532 Socket, Usb Charger
85535B Cover, Power Outlet Socket, NO.1
85535C Cover, Power Outlet Socket, Rear
85910C Relay Assy (FOR HEATER BLOWER MOTOR)
85912 Relay, Defogger
85915 Relay, Main
85916C Relay, Back UP Lamp
85916P Relay, Headlamp
85925 Relay, Radiator Fan
85935 Relay, Fuel Pump
86530 Relay Assy, Horn

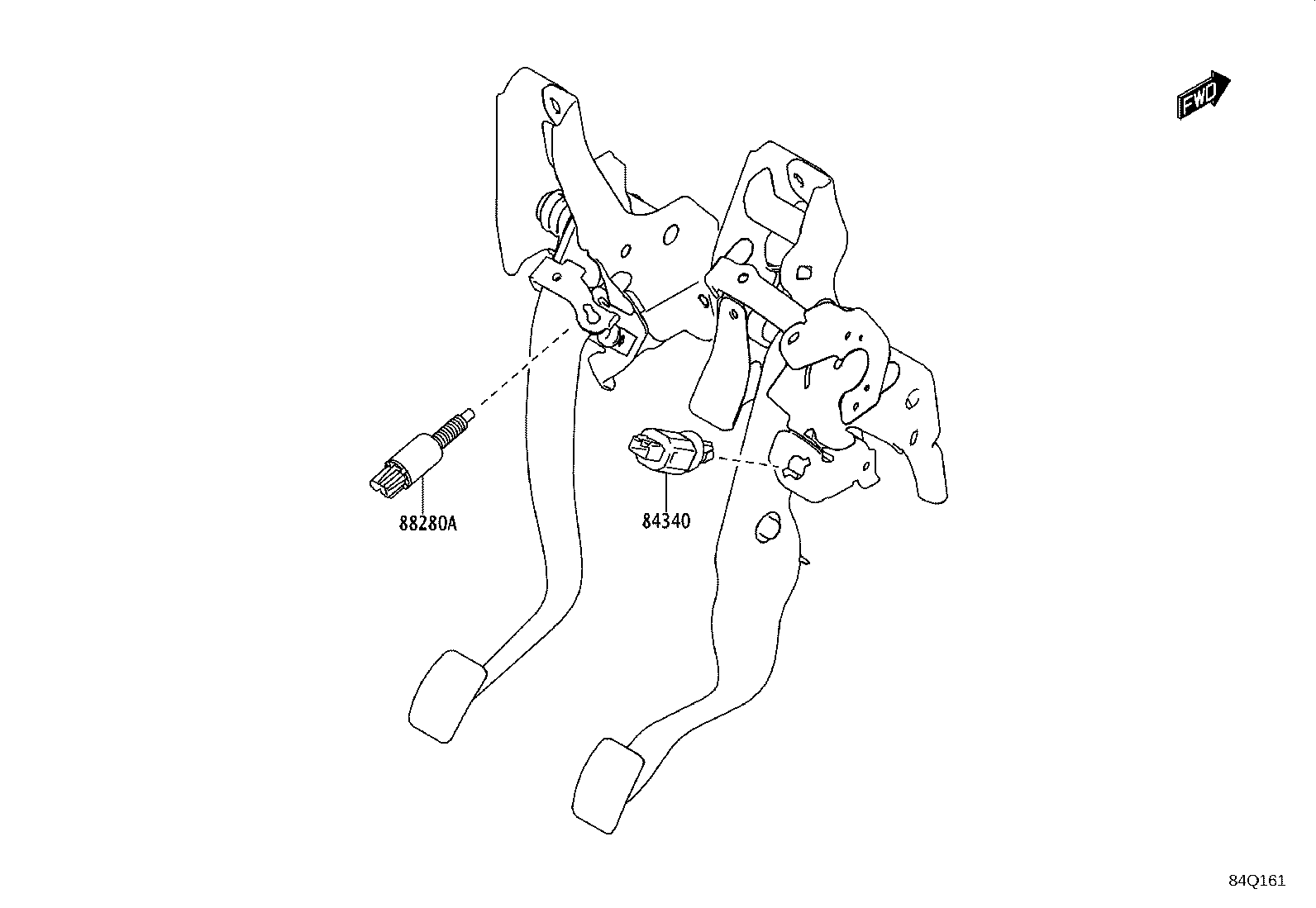

88280A Switch Assy, Clutch

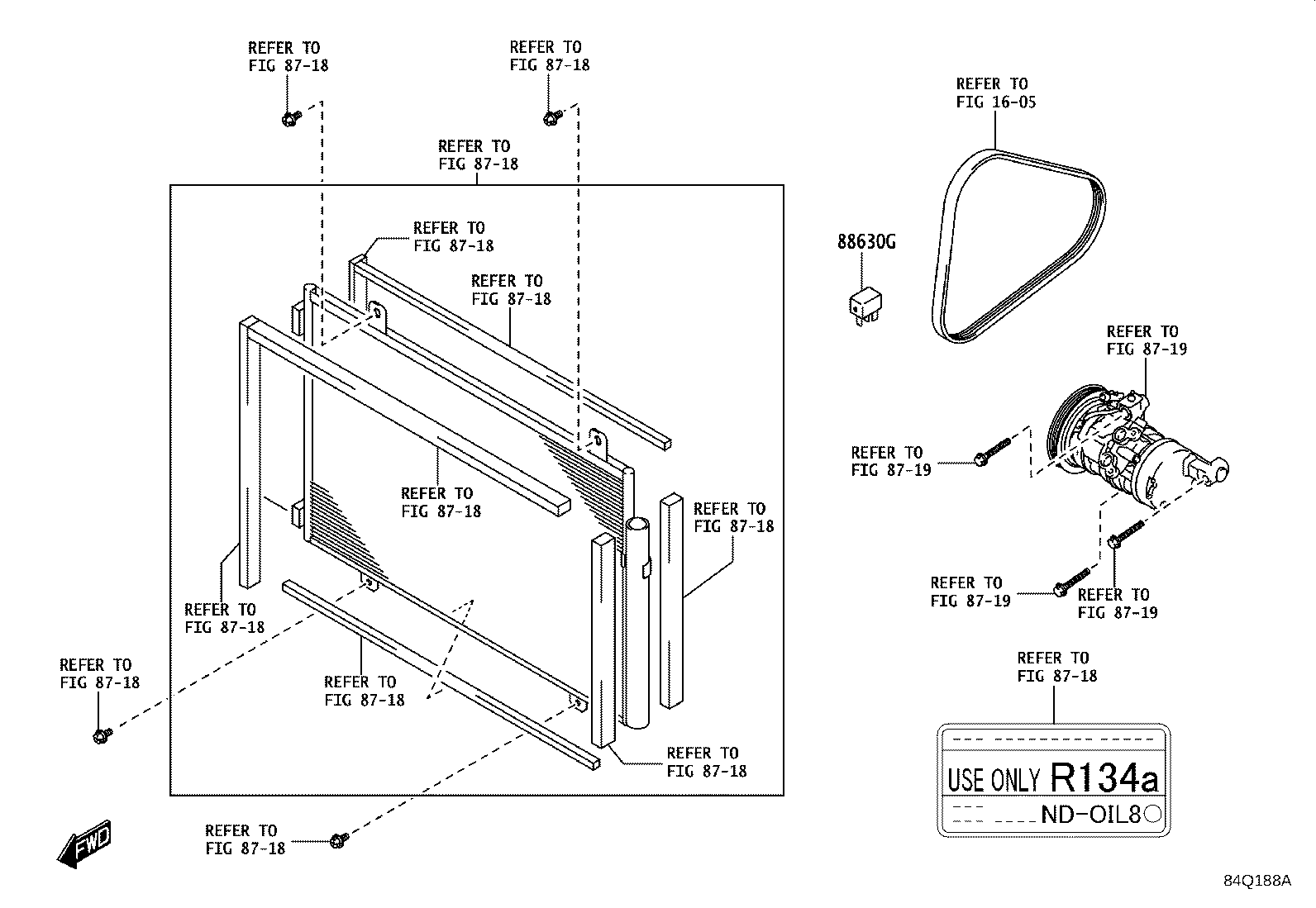

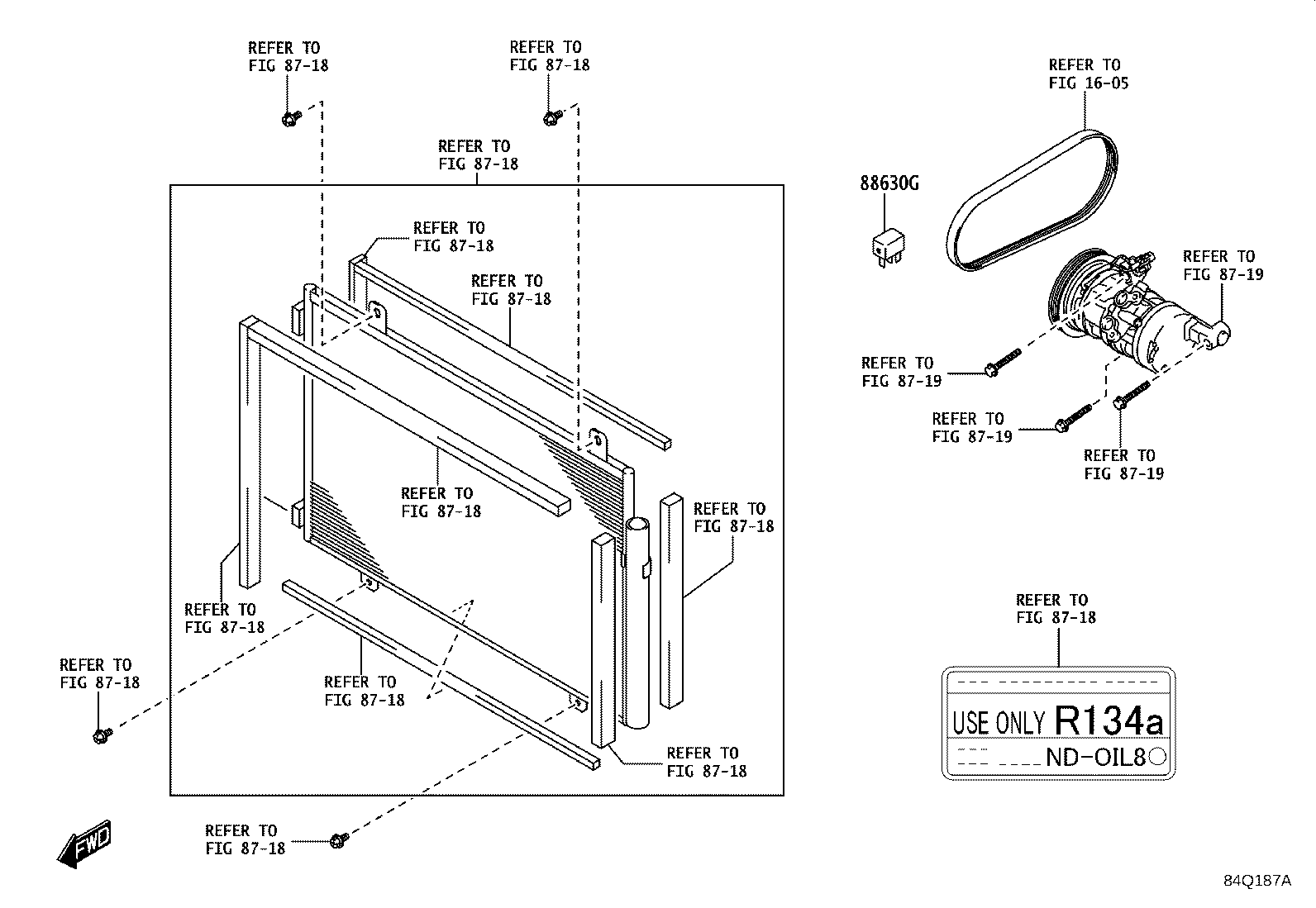

88630G Relay Assy, Cooler

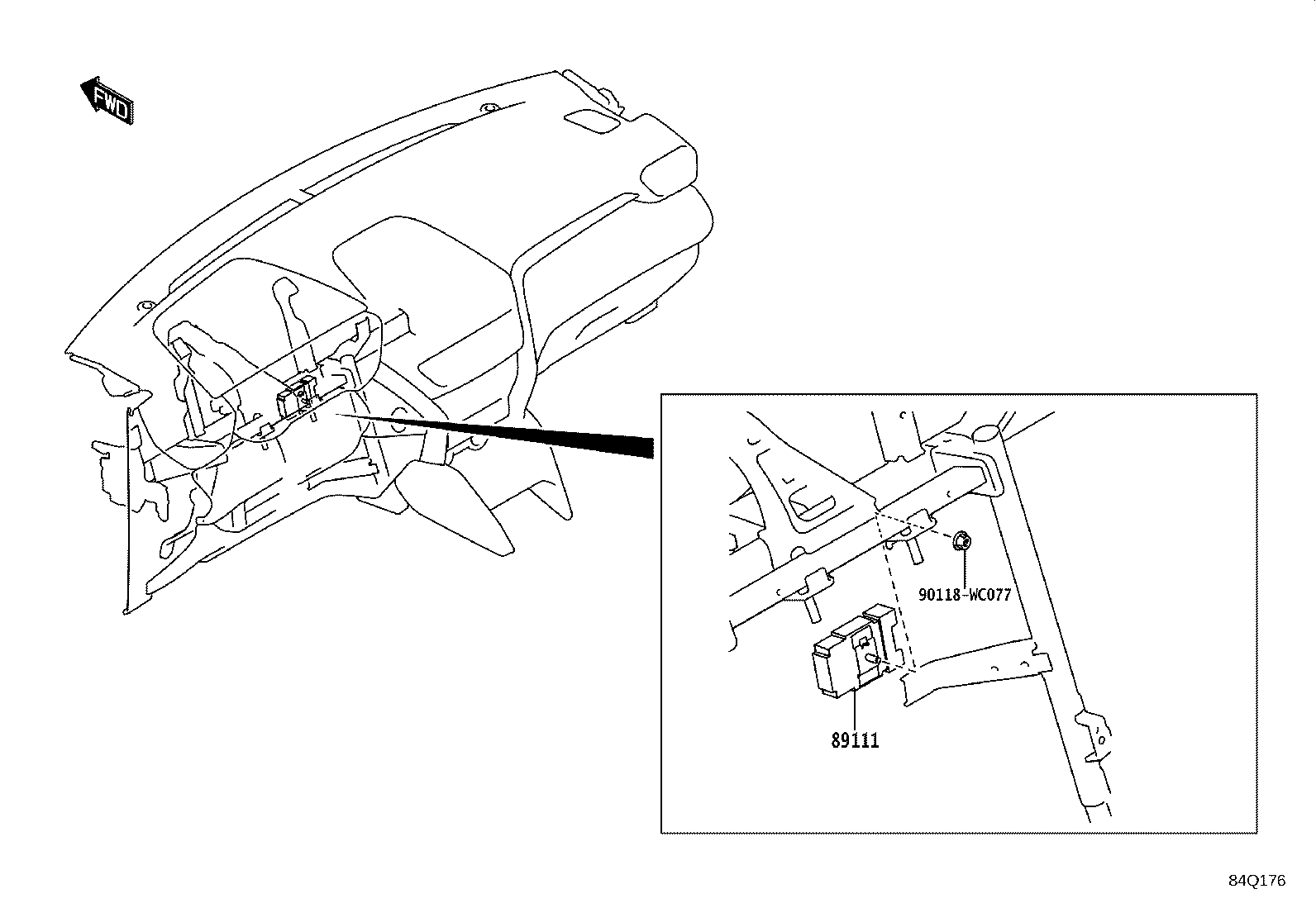

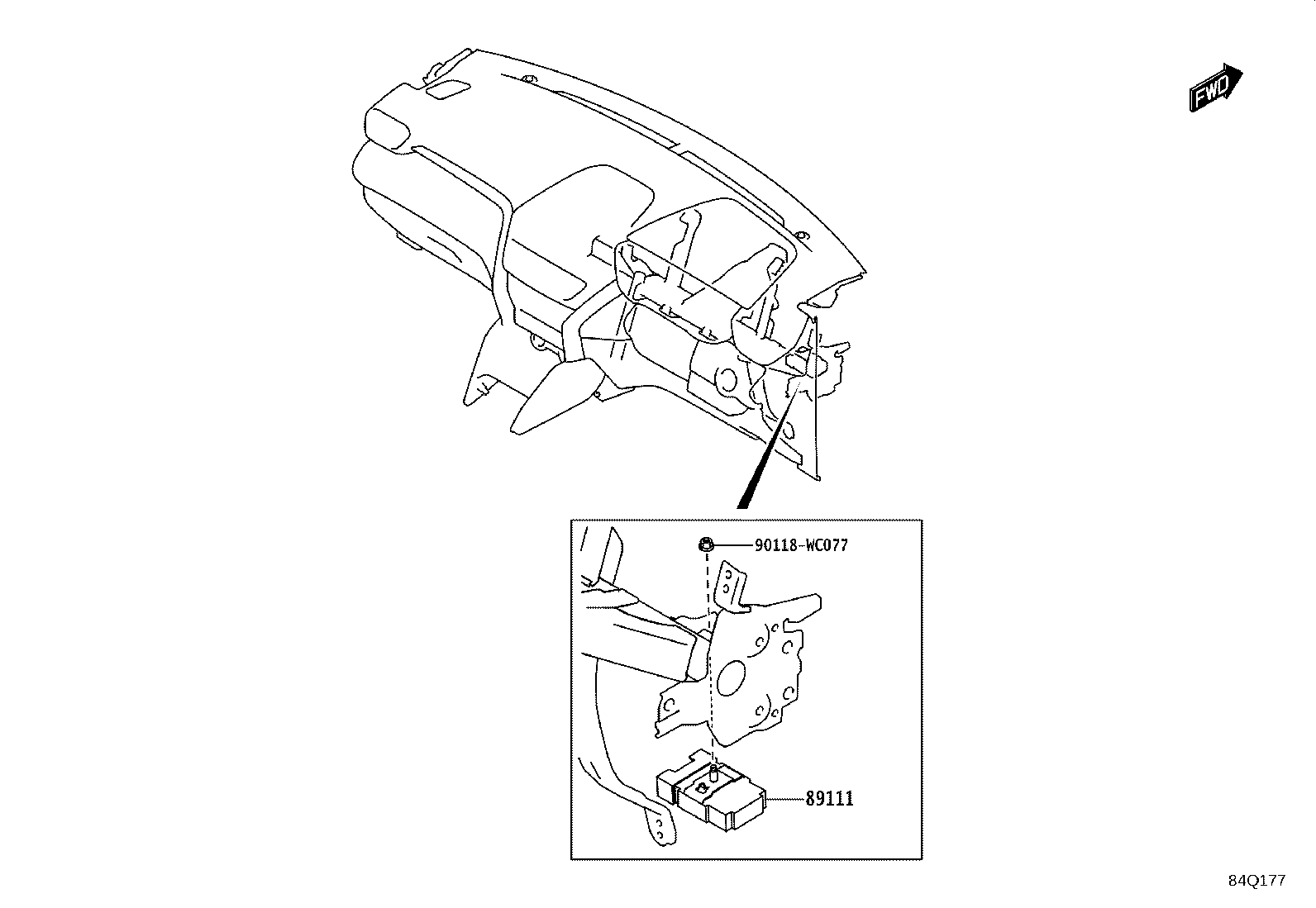

89111 Computer, Network Gateway

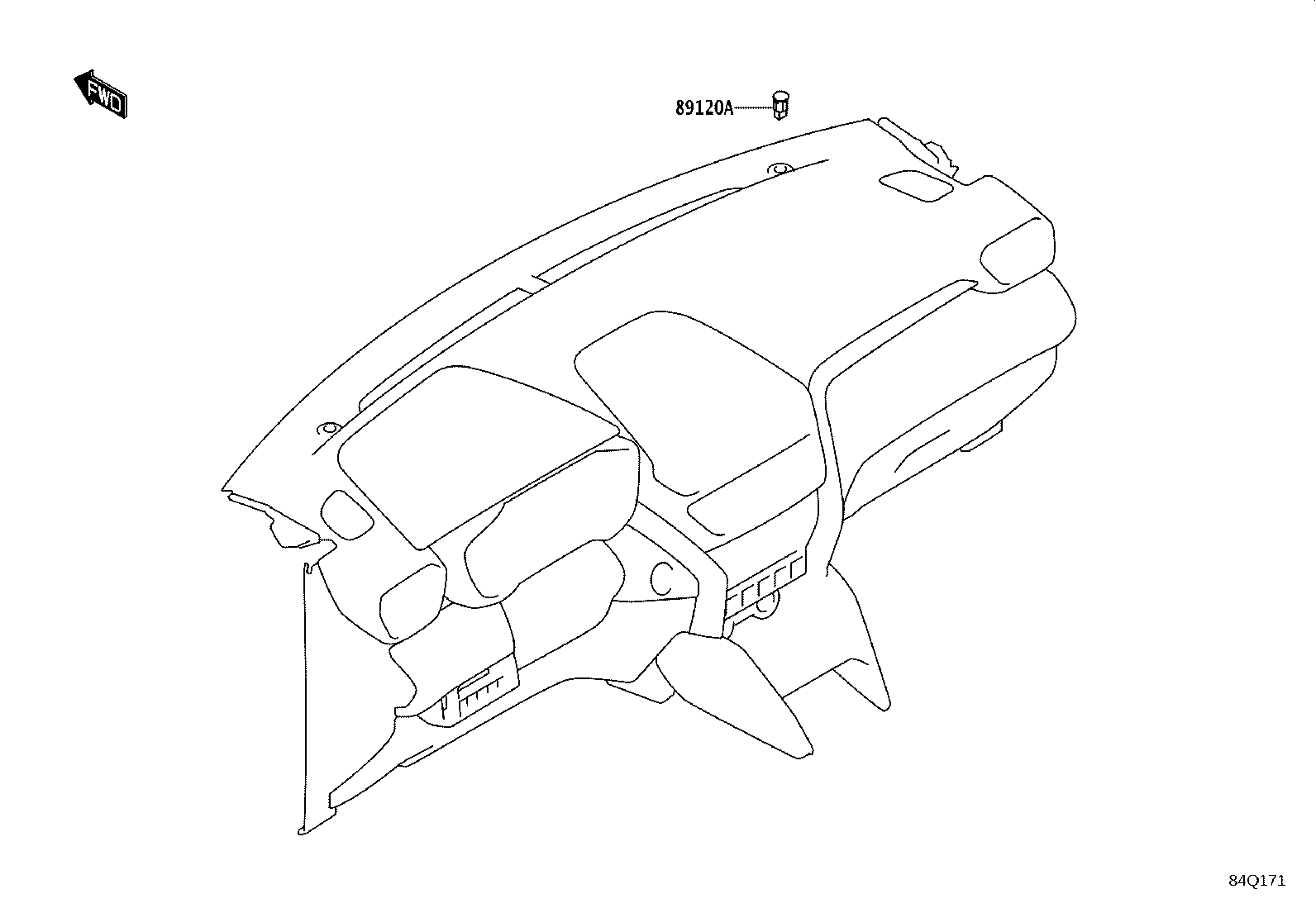

89120A Sensor, Automatic Light Control

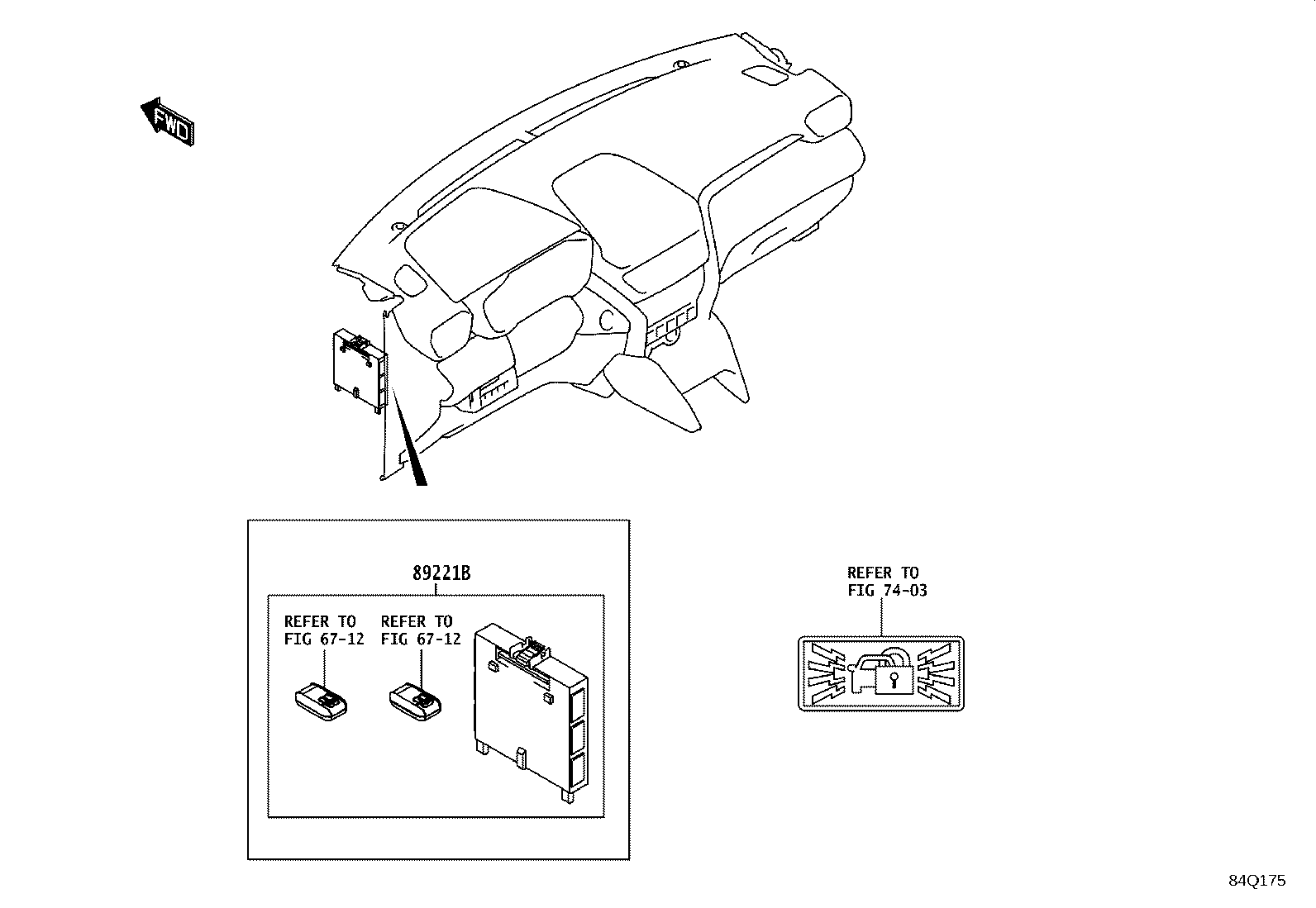

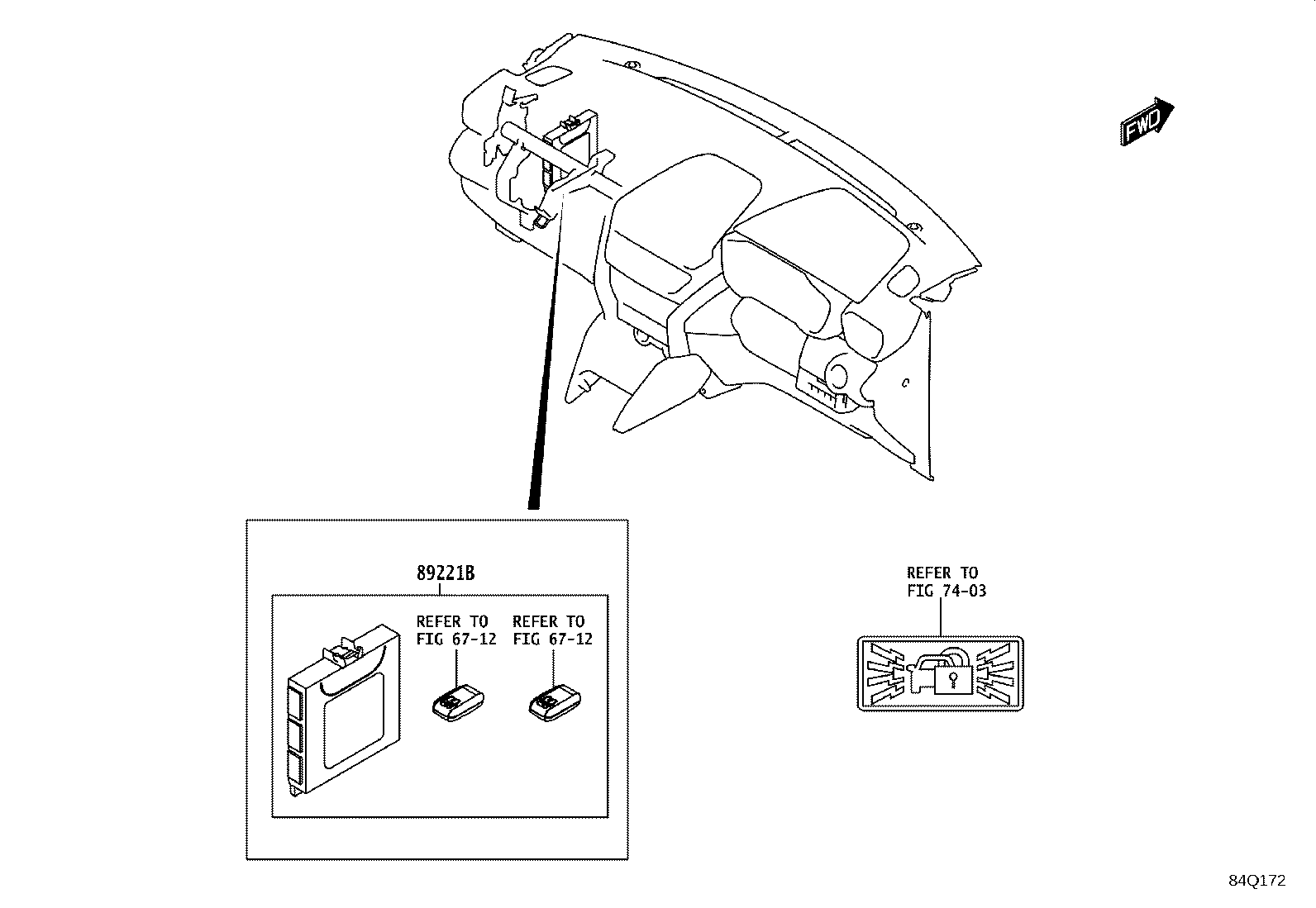

89221B Computer, Body
89411B Sensor, Speed

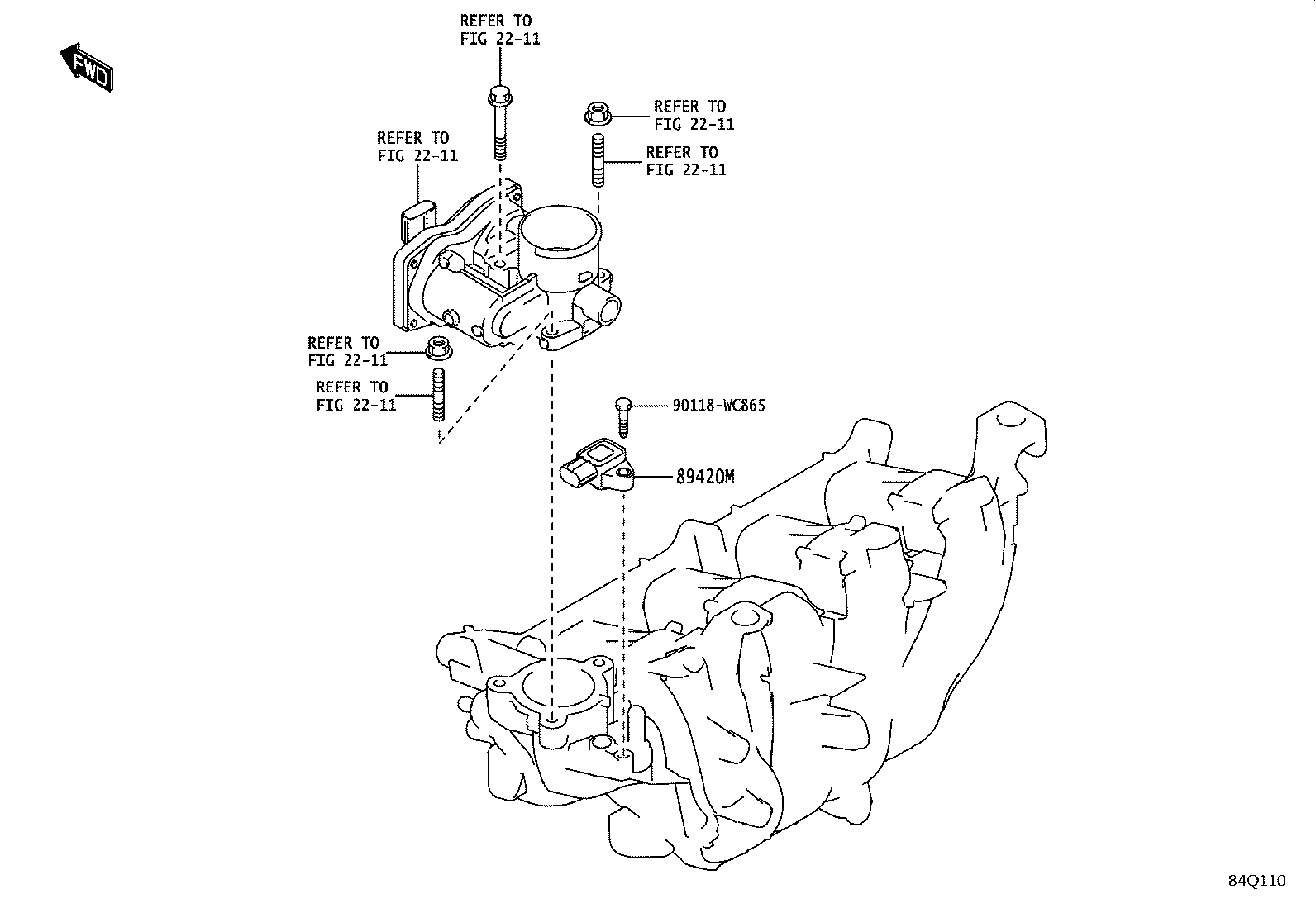

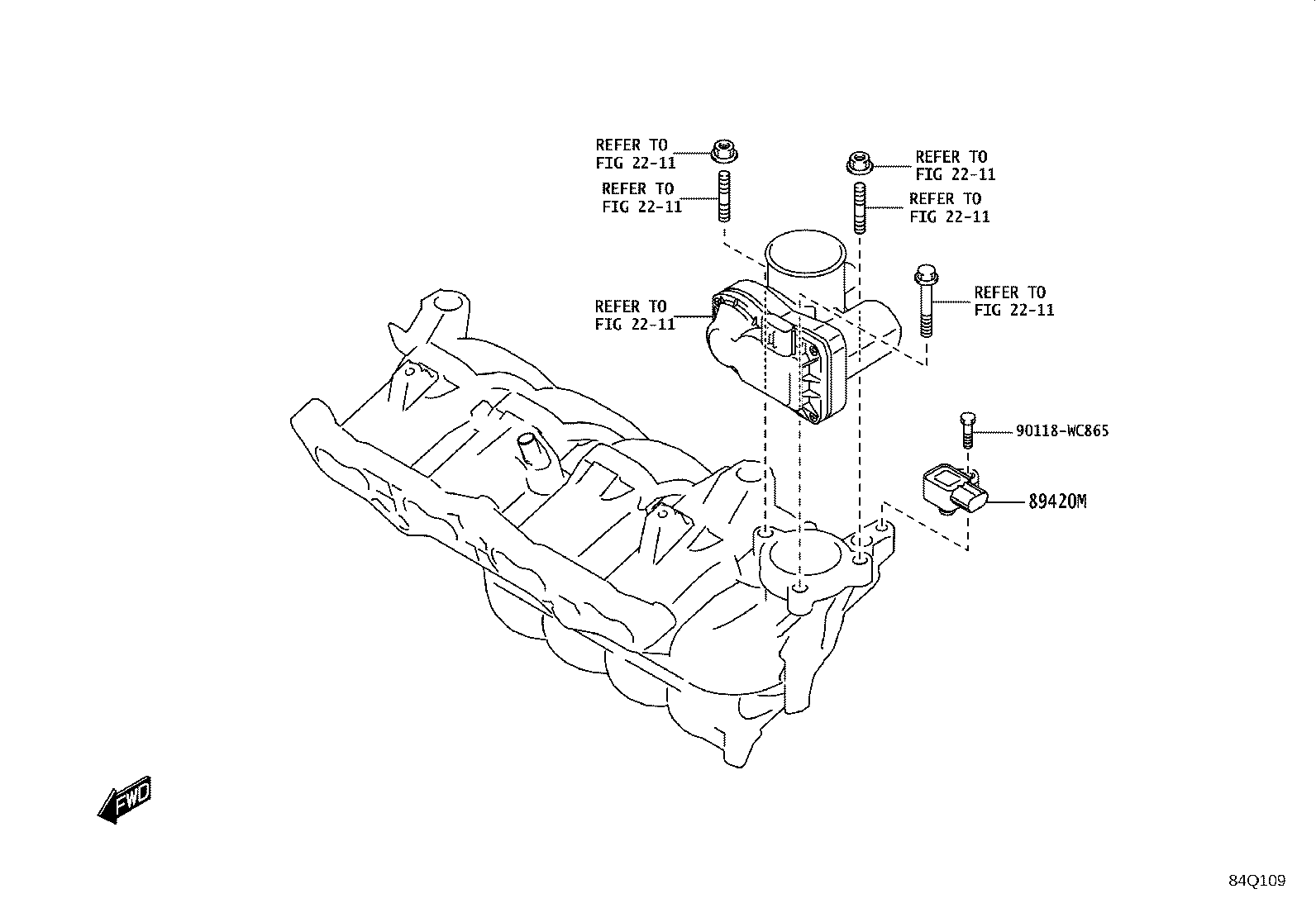

89420M Sensor Assy, Air Pressure

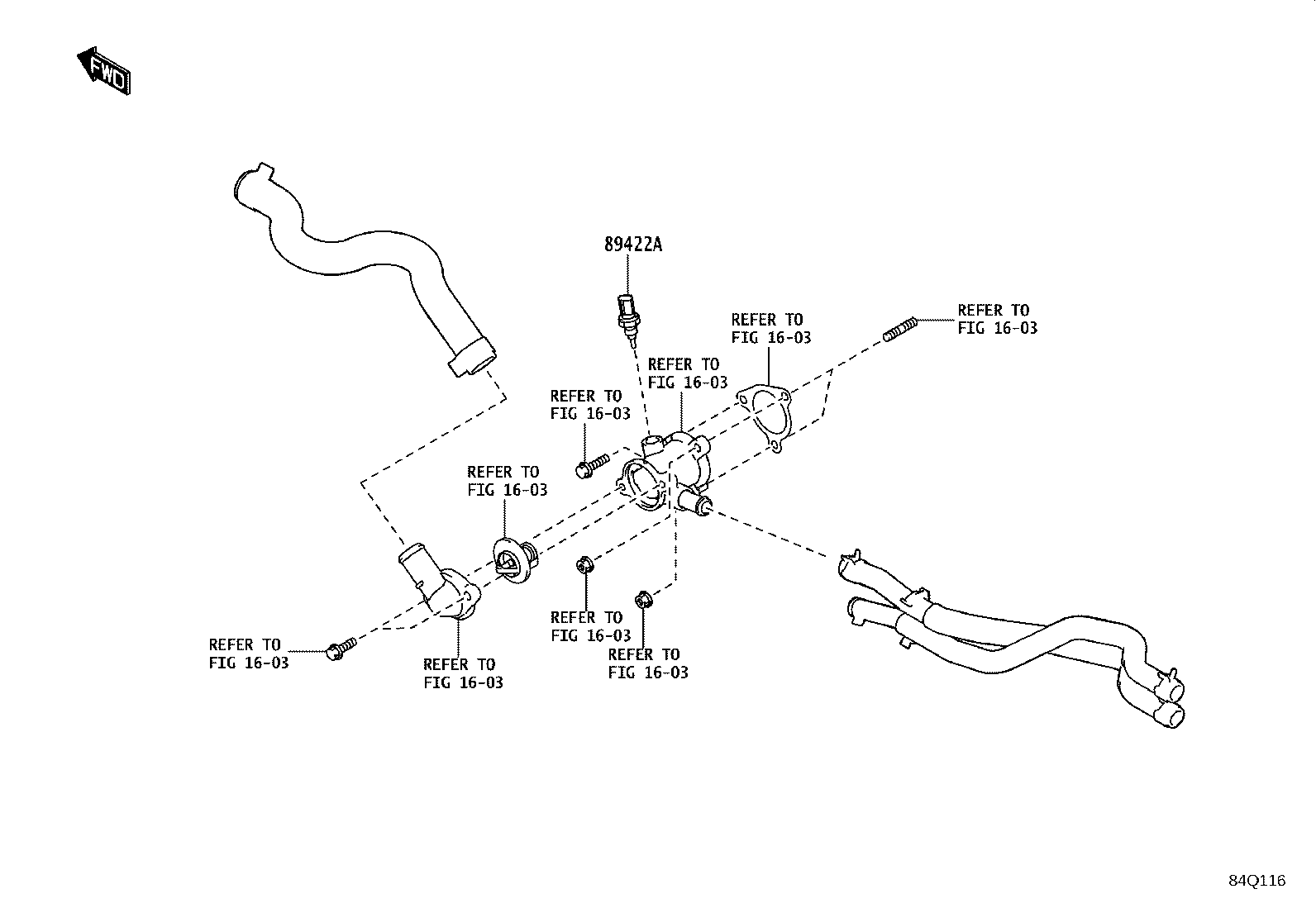

89422A Sensor, Water Temperature
89424G Sensor, Inlet Air Temperature
89429 Sensor, Oil Temperature

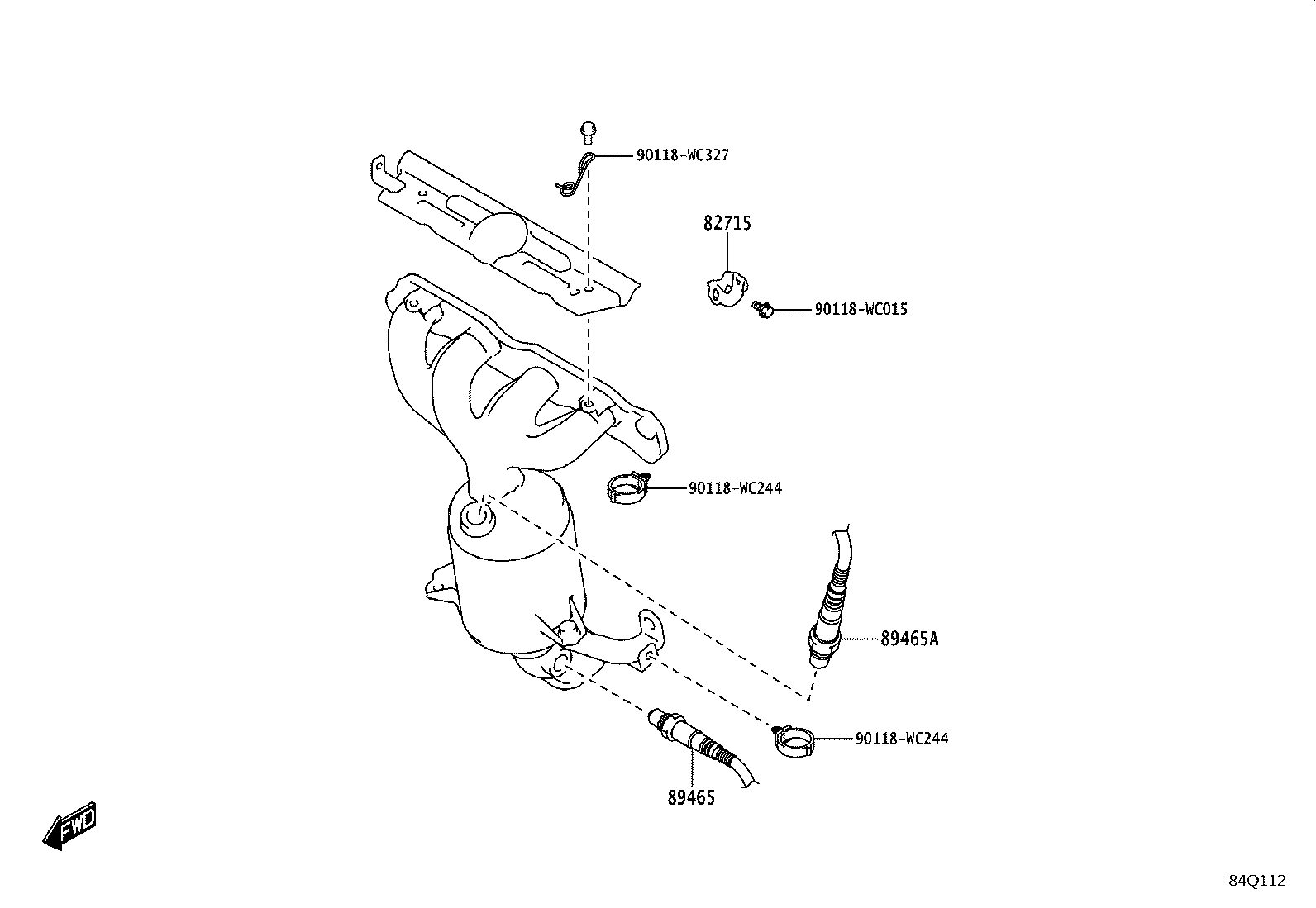

89465 Sensor, Oxygen
89465A Sensor, Oxygen NO.2

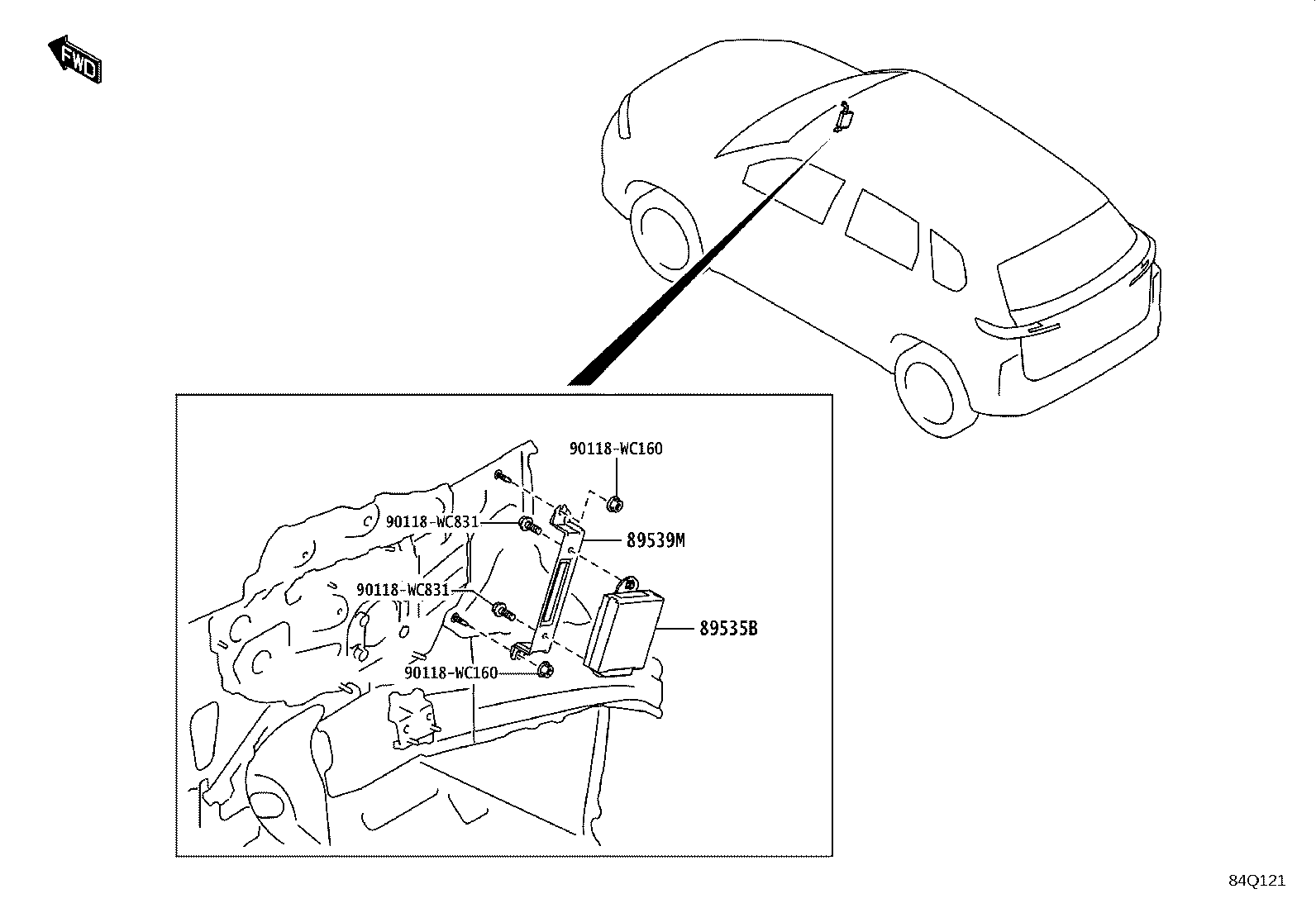

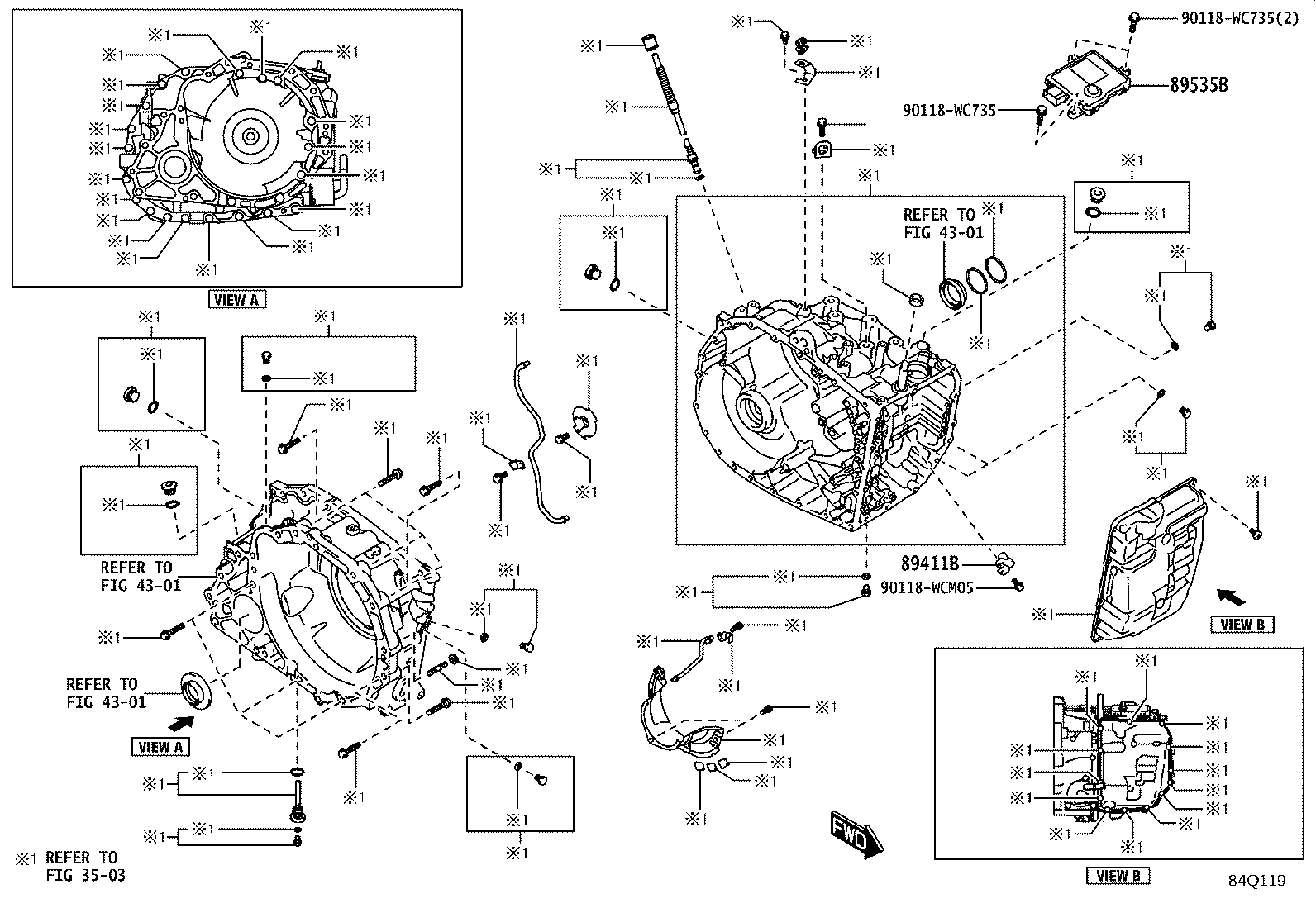

89535B Computer, Transmission Control
89539M Bracket, Transmission Control Computer, NO.1
89611 Switch, Push Start

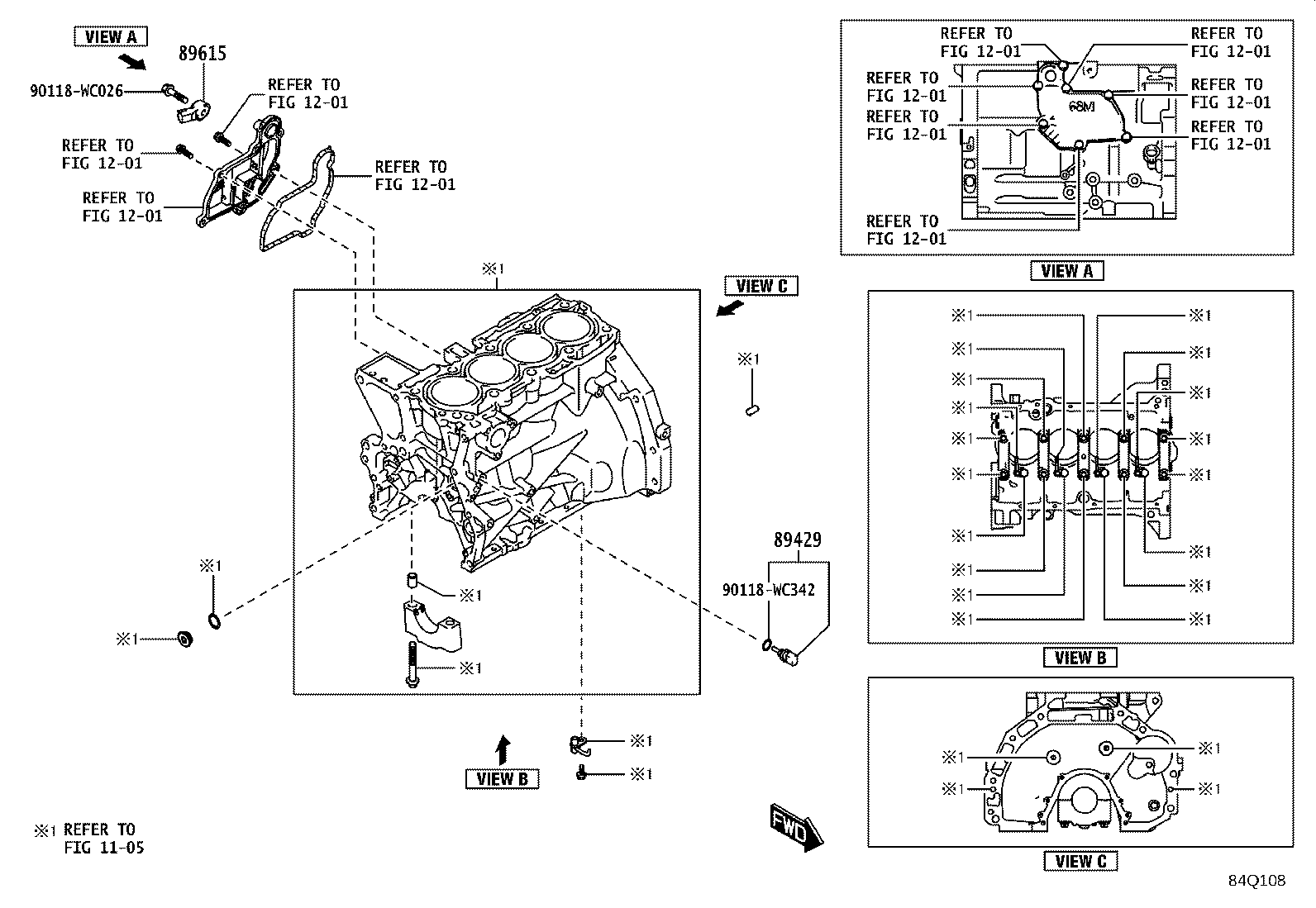

89615 Sensor, Knock Control

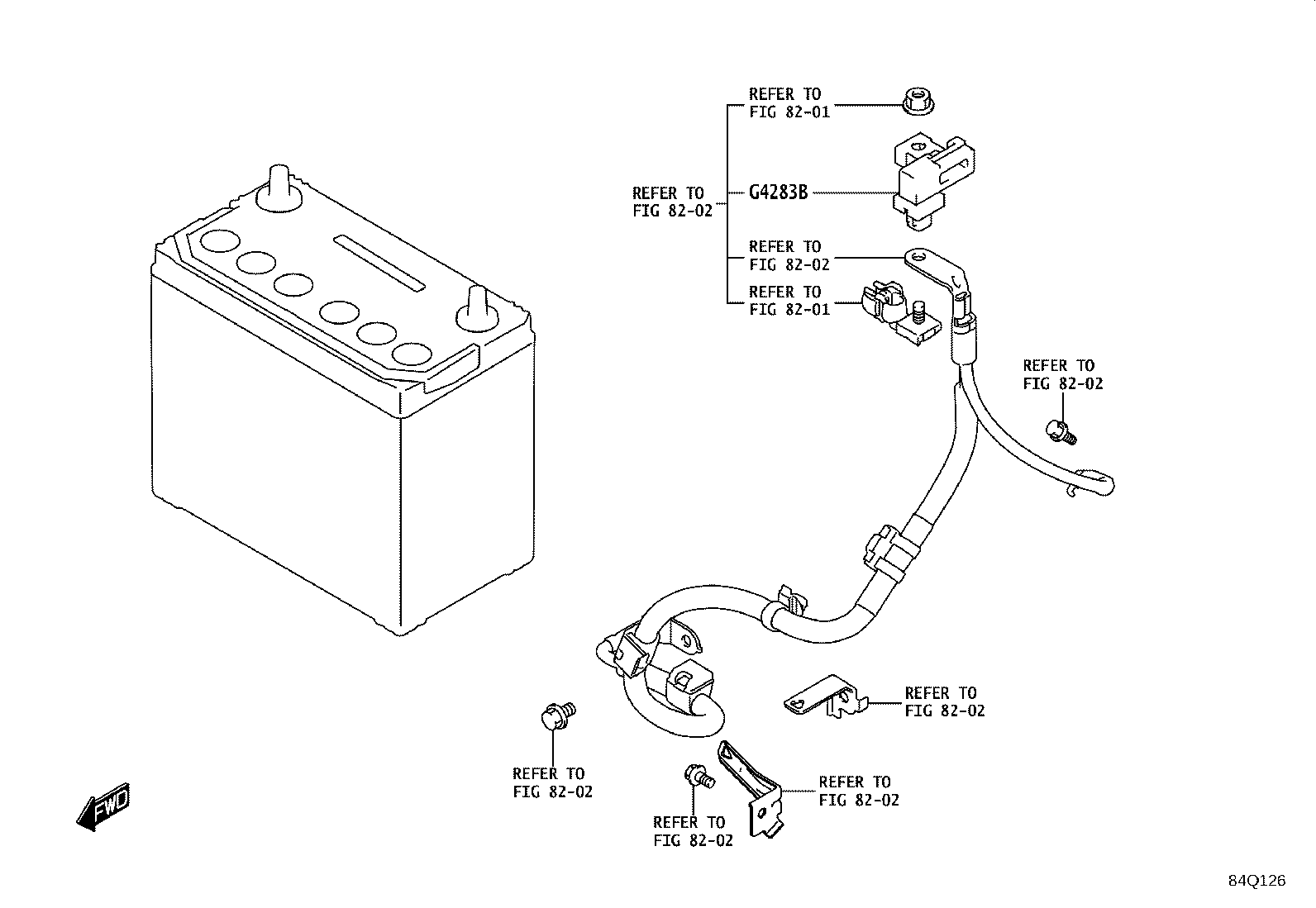

G4283B Sensor, Battery Current
PNC is the six-character part-group number the factory catalogue files parts under. Every part on a drawing belongs to one.
