Toyota Rumion
2023-08 → present · chassis K15C · catalogue 139210 · General
Supported model
Data version 2023-09
Fuel Tank & Tube
61 part groups · 8 illustrations
Part groups
| PNC | Description |
|---|---|
| 17308A | Hose Sub-assy, Vacuum |
| 23239A | Hose |
| 23274E | Hose, Fuel, NO.3 |
| 23280J | Regulator Assy, Fuel Pressure |
| 23283B | Holder, Fuel Pressure Regulator |

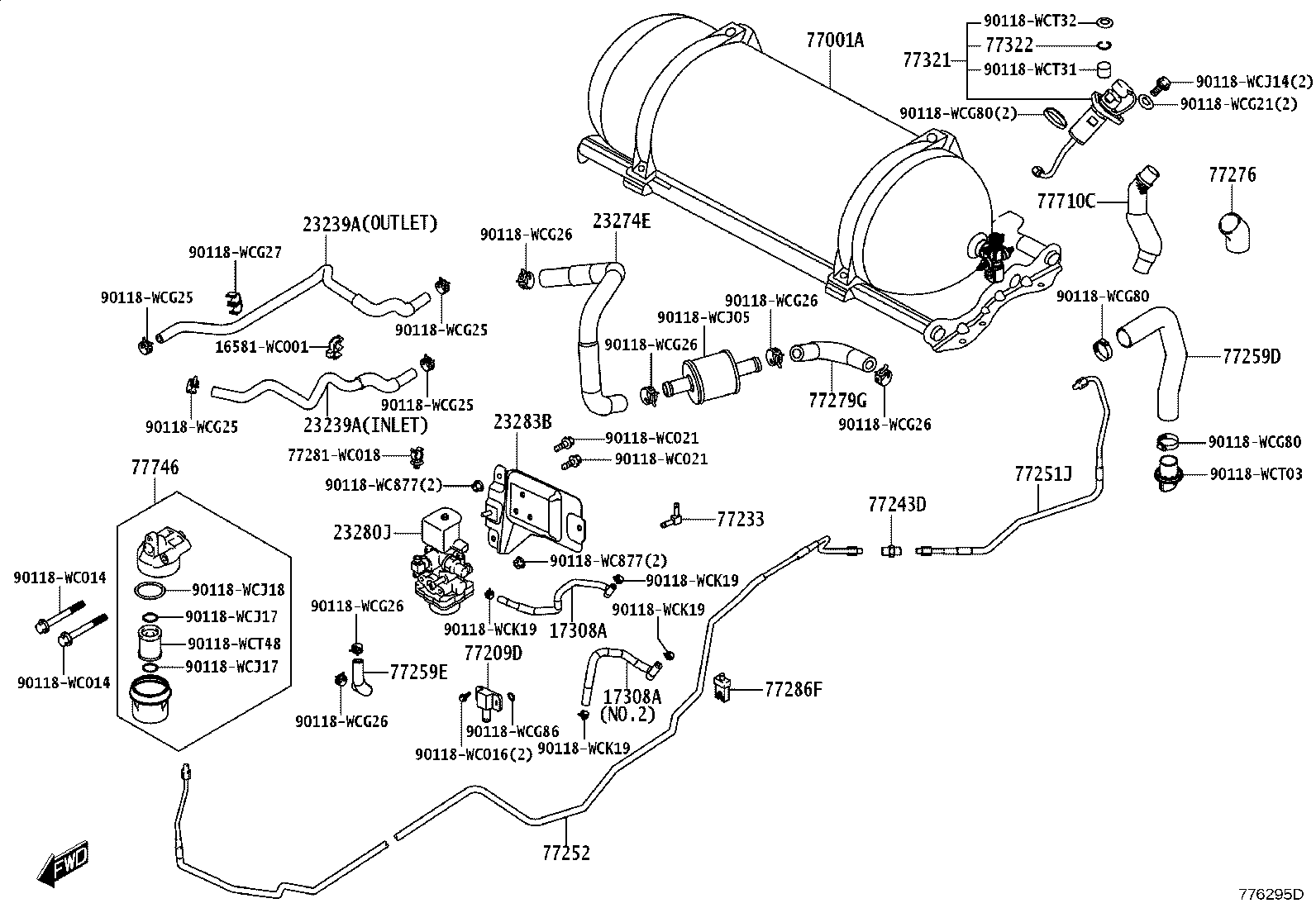

| 77001A | Tank Sub-assy, Fuel |

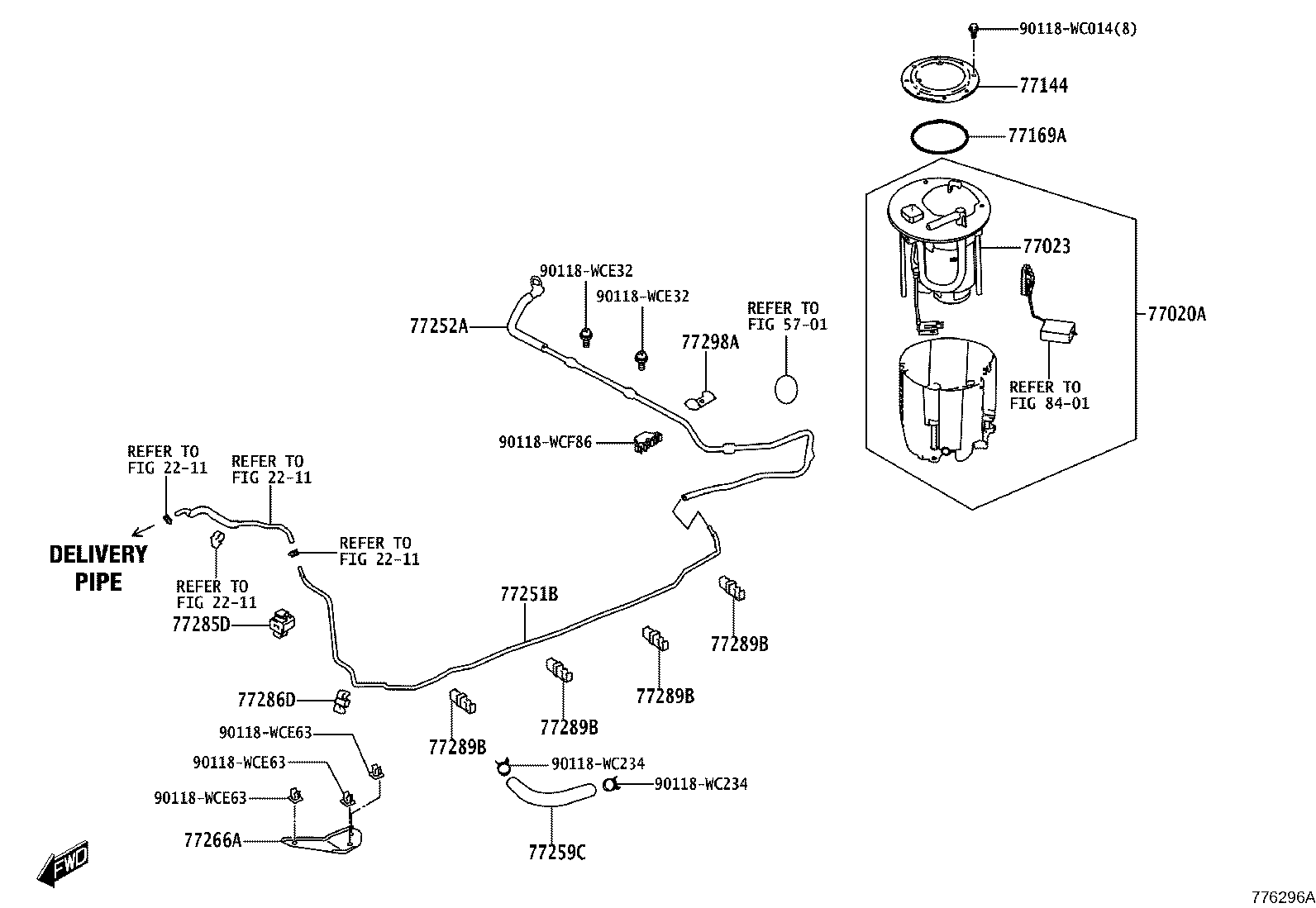

| 77020A | Tube Assy, Fuel Suction W/Pump & Gage |
| 77023 | Filter Sub-assy, Fuel Suction Tube |

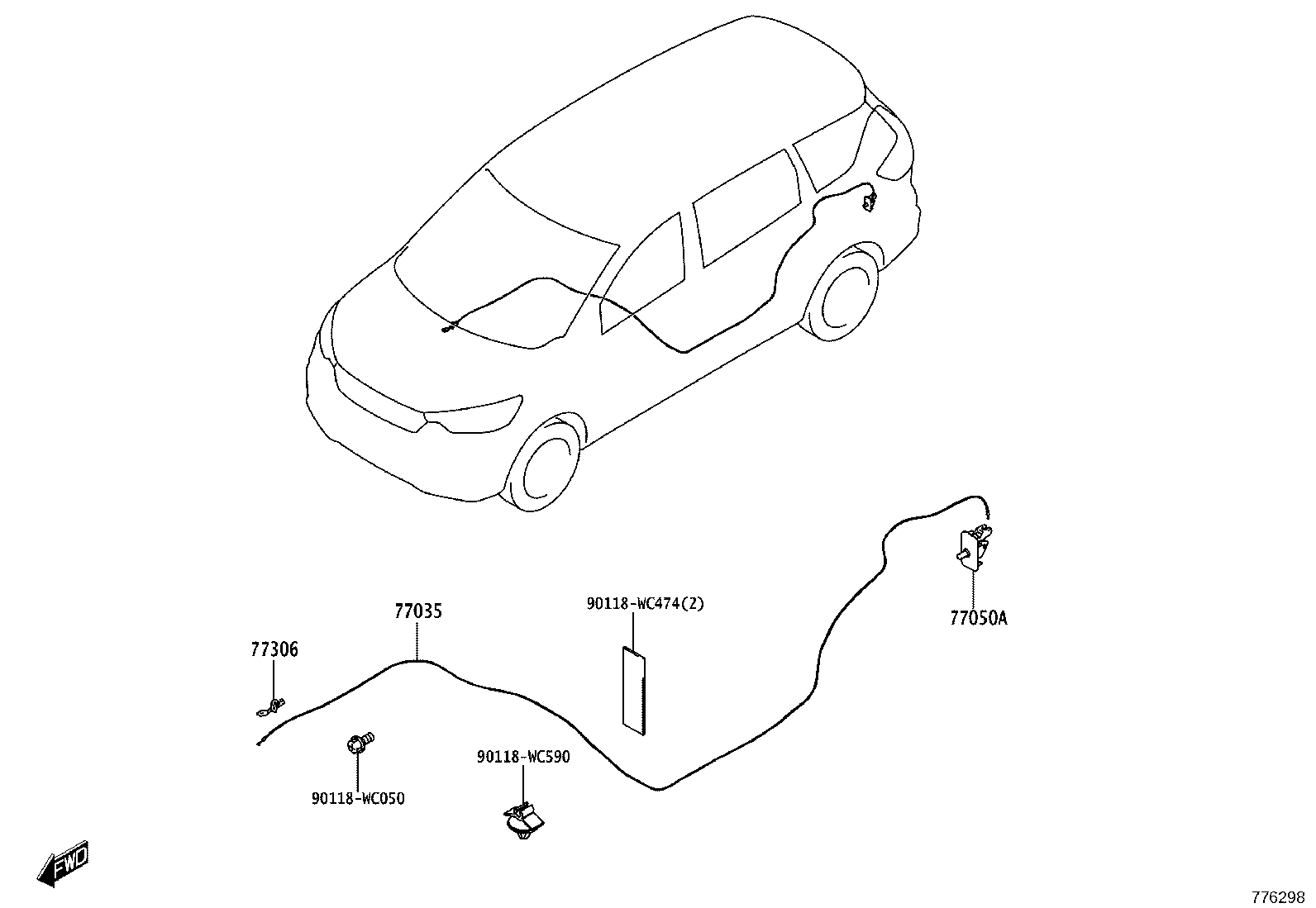

| 77035 | Cable Sub-assy, Fuel Lid Lock Control |
| 77050A | Control Opener Assy, Fuel Lid Lock |
| 77100 | Tank Assy, Fuel |
| 77144 | Retainer, Fuel Pump Gauge |

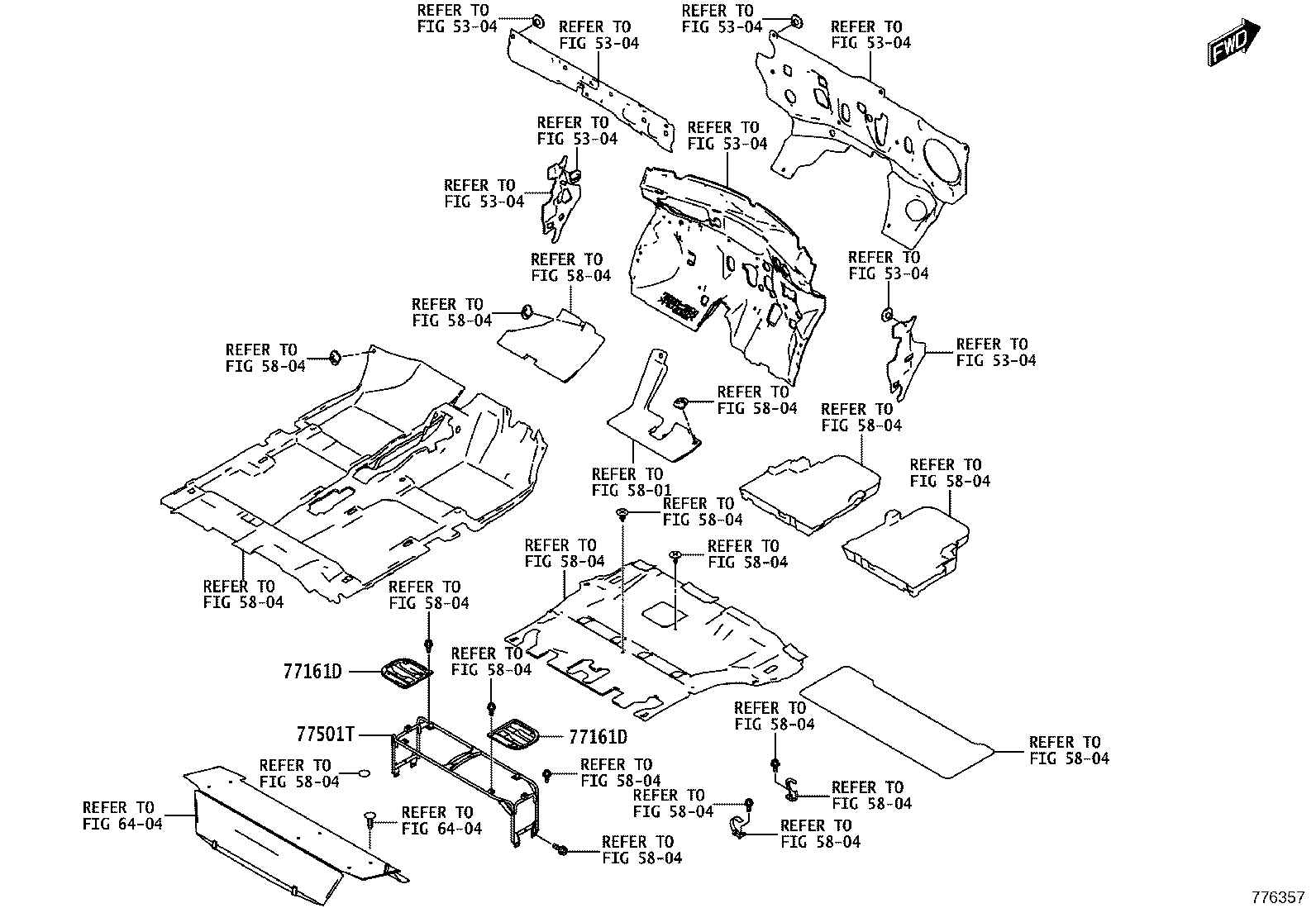

| 77161D | Plate, Fuel Tank Protector |
| 77169A | Gasket, Fuel Suction Tube Set |
| 77201E | Pipe Sub-assy, Fuel Tank Filler |
| 77201J | Gasket(FOR FUEL TANK INLET PIPE) |
| 77209D | Tube Sub-assy, Fuel Tank Main |
| 77213B | Hose, Fuel Tank TO Filler Pipe |
| 77233 | Joint, Fuel Hose |
| 77243D | Joint, Fuel Tube, NO.1 |
| 77251B | Tube, Fuel Main |
| 77251J | Tube, Fuel Main, NO.1 |
| 77252 | Protector, Fuel Tube |
| 77252A | Tube, Fuel Main, NO.2 |
| 77259C | Hose, Fuel |
| 77259D | Hose, Fuel, NO.1 |
| 77259E | Hose, Fuel |
| 77261 | Tube Sub-assy, Fuel Emission |
| 77266A | Protector, Fuel Tube, NO.1 |
| 77269A | Hose, Fuel Tank Breather |
| 77276 | Protector, Fuel Hose |
| 77277R | Protector, Fuel Tank Filler Pipe |
| 77279G | Hose, Fuel, NO.2 |
| 77285D | Clamp, Fuel Tube, NO.1 |
| 77286D | Clamp, Fuel Tube, NO.2 |
| 77286F | Clamp, Fuel Tube, NO.2 |
| 77289B | Clamp, Fuel Tube, NO.3 |
| 77298A | Clamp, Fuel Tube, NO.4 |
| 77306 | Lever Sub-assy, Fuel Lid Lock Open |
| 77310A | Cap Assy, Fuel Tank |
| 77321 | Coupler, Fuel Inlet |
| 77322 | Knob, Fuel Tank Cap |

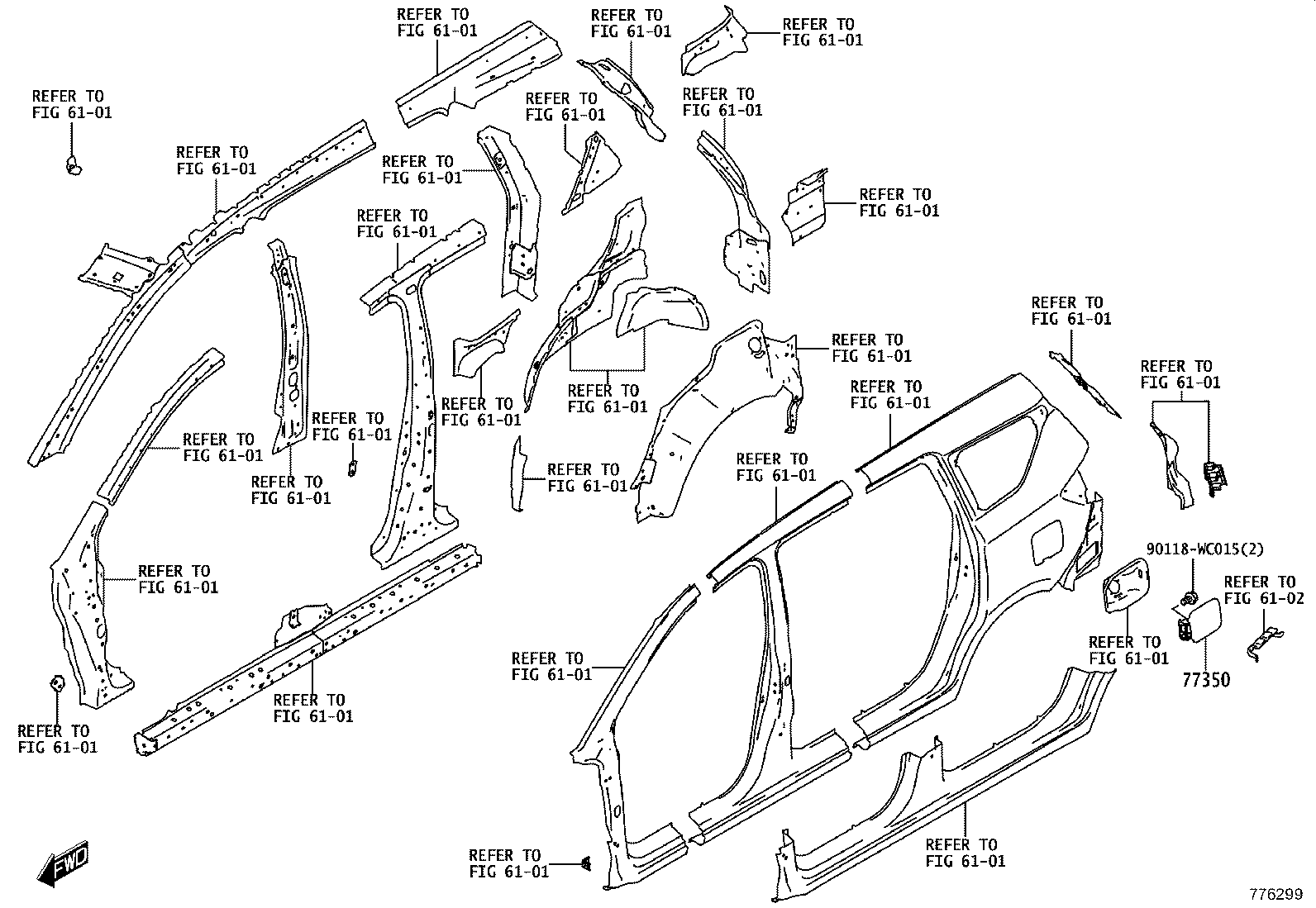

| 77350 | Lid Assy, Fuel Filler Opening |

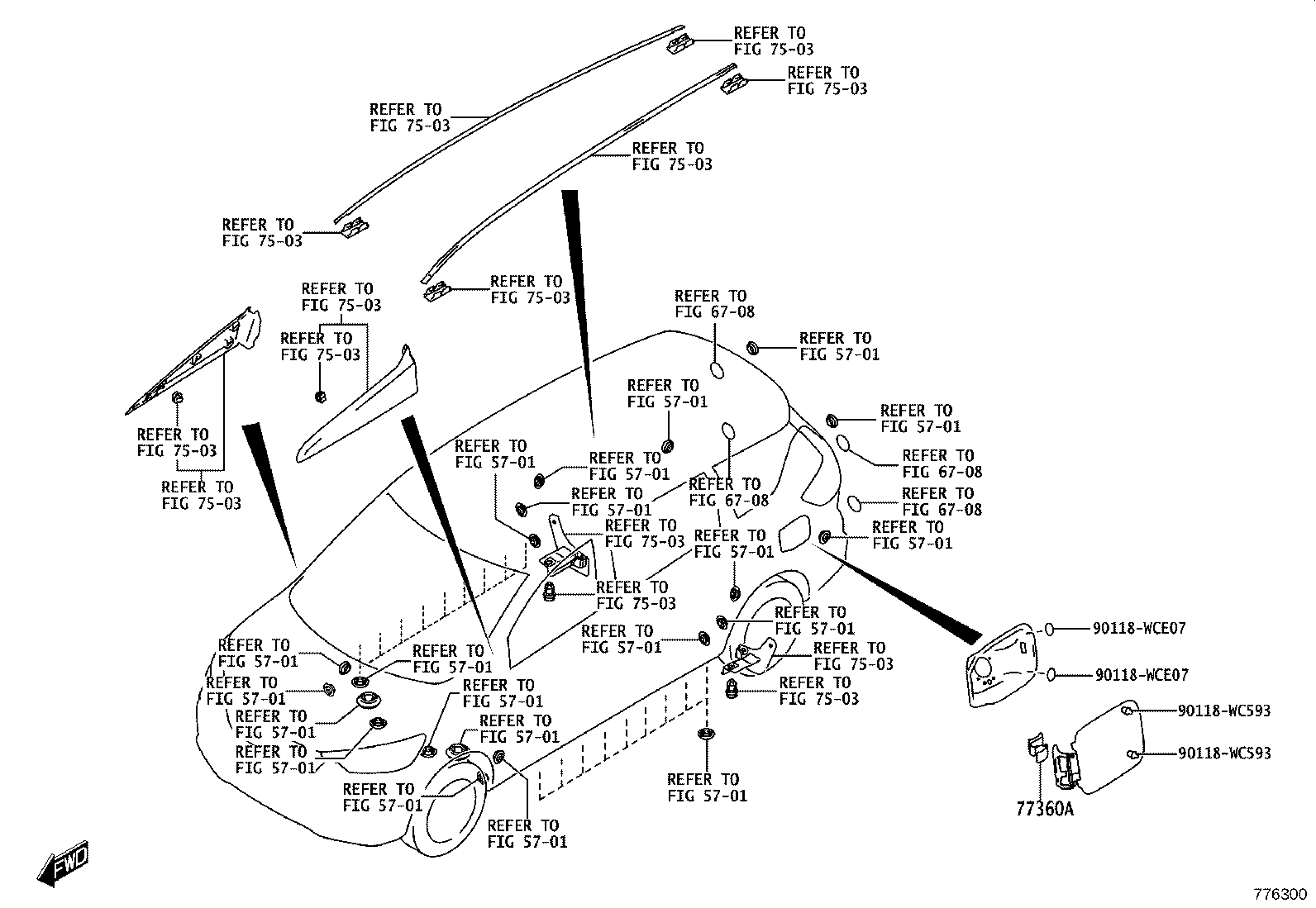

| 77360A | Spring Assy, Fuel Filler Opening Lid |
| 77501T | Bracket Sub-assy, Fuel Tank |
| 77601A | Band Sub-assy, Fuel Tank, NO.1 |
| 77603A | Band Sub-assy, Fuel Tank, NO.2 |
| 77606 | Protector Sub-assy, Fuel Tank, NO.1 |
| 77641A | Protector, Fuel Tank, NO.1 |
| 77642A | Protector, Fuel Tank, NO.2 |
| 77651B | Cushion, Fuel Tank |
| 77652A | Cushion, Fuel Tank, NO.2 |
| 77653A | Cushion, Fuel Tank, NO.3 |
| 77681A | Seat, Fuel Tank Band |
| 77681B | Seat, Fuel Tank Band |
| 77710C | Hose, Fuel |

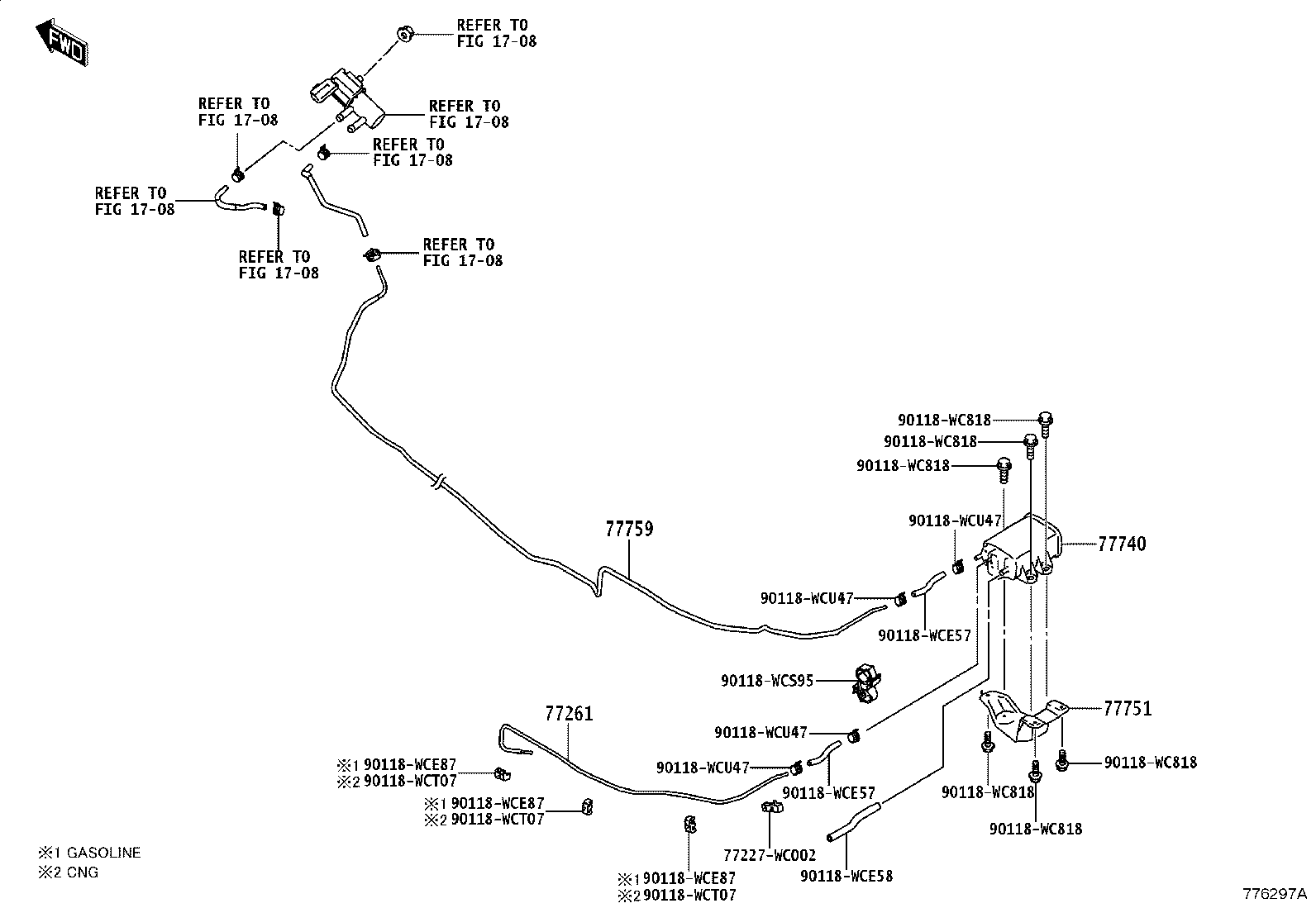

| 77740 | Canister Assy, Charcoal |
| 77745 | Filter, Charcoal Canister, NO.1 |
| 77746 | Filter, Charcoal Canister, NO.2 |
| 77751 | Bracket, Charcoal Canister Base |
| 77759 | Hose, Charcoal Canister |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
