Toyota Belta
2021-07 → present · chassis K15B · catalogue 13A310 · General
Supported model
Data version 2022-05
Fuel Tank & Tube
45 part groups · 9 illustrations
Part groups
| PNC | Description |
|---|---|
| 23826C | Hose, Fuel Vapor Feed, NO.1 |
| 23827 | Hose, Fuel Vapor Feed, NO.2 |

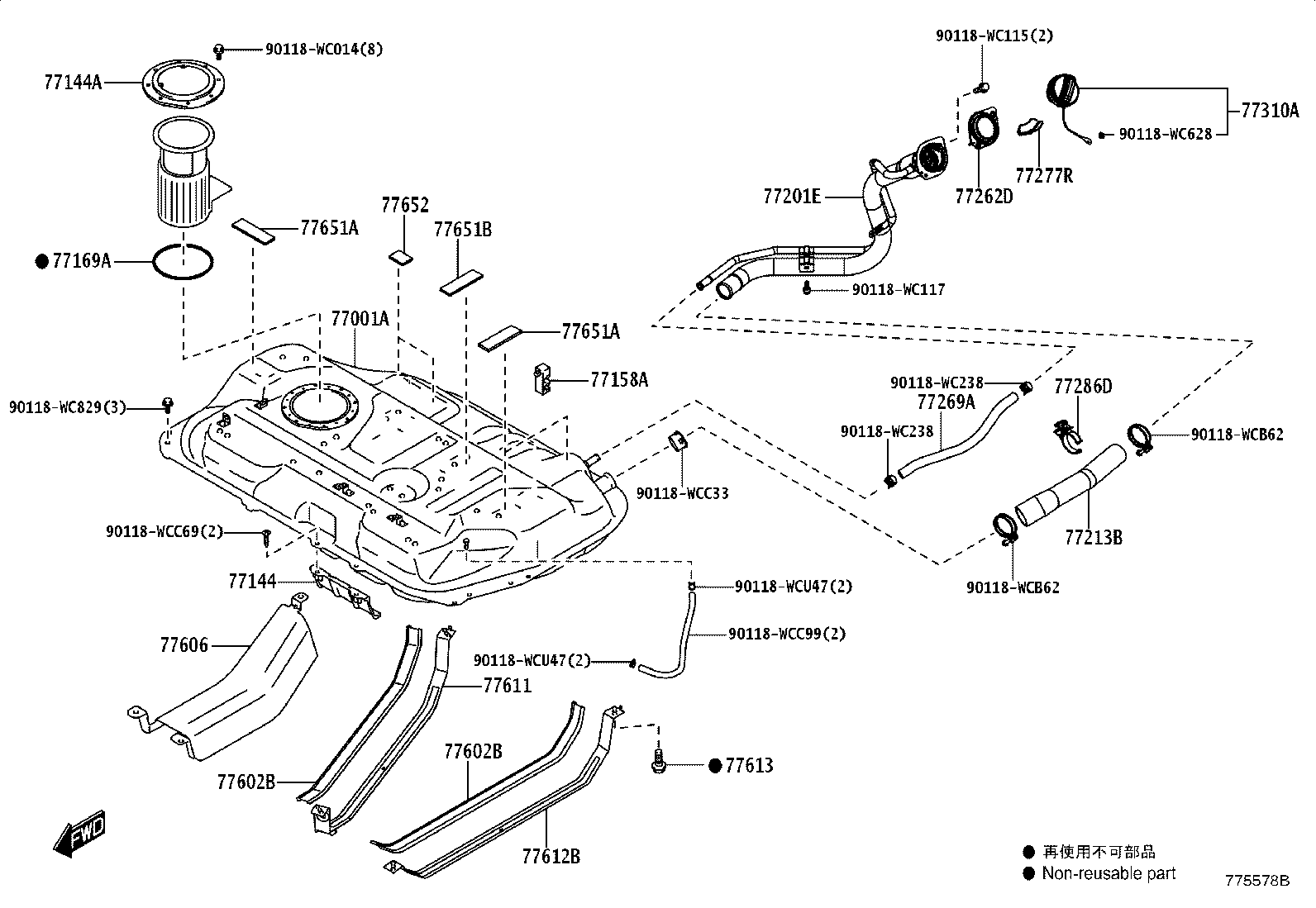

| 77001A | Tank Sub-assy, Fuel |

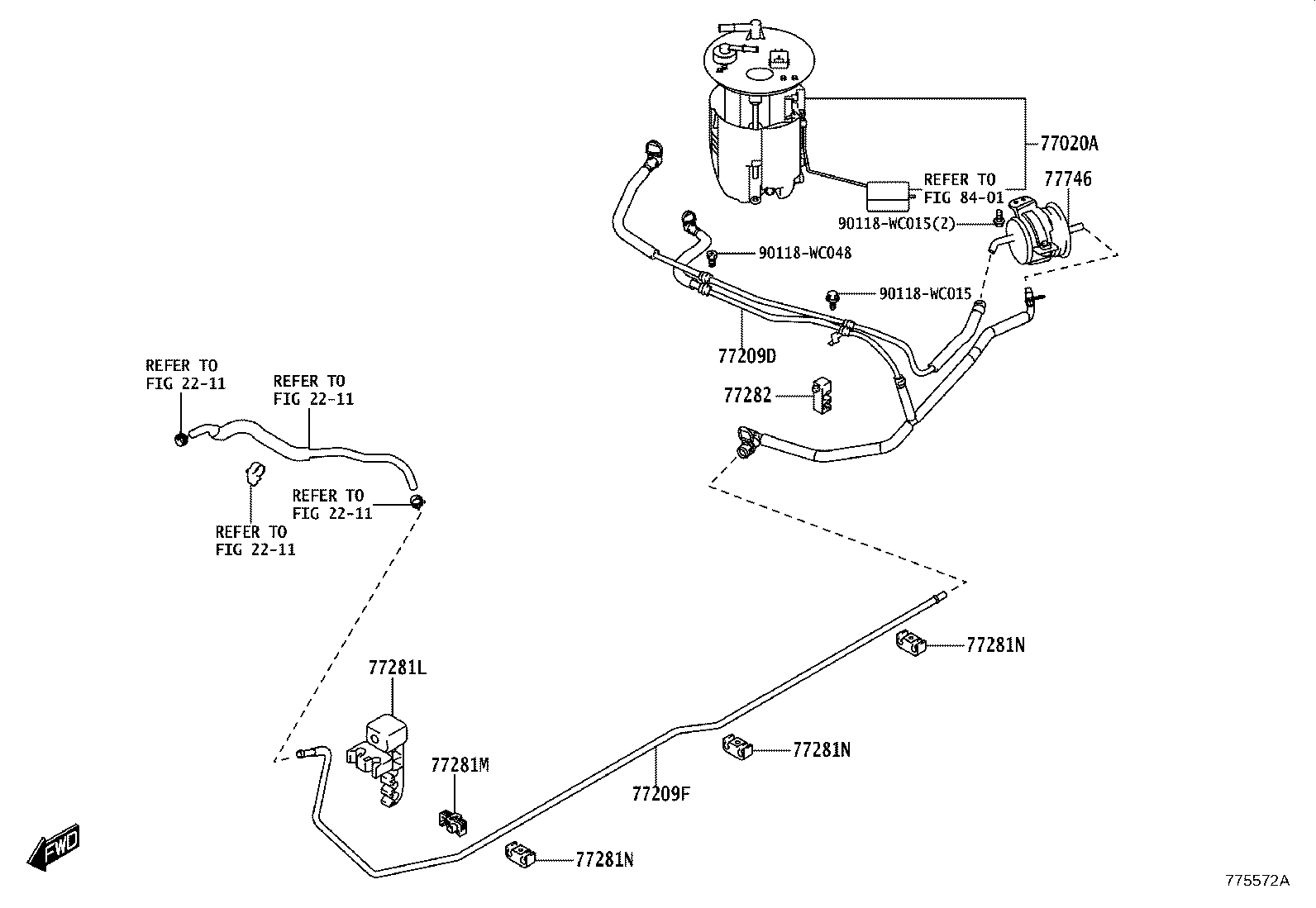

| 77020A | Tube Assy, Fuel Suction W/Pump & Gage |

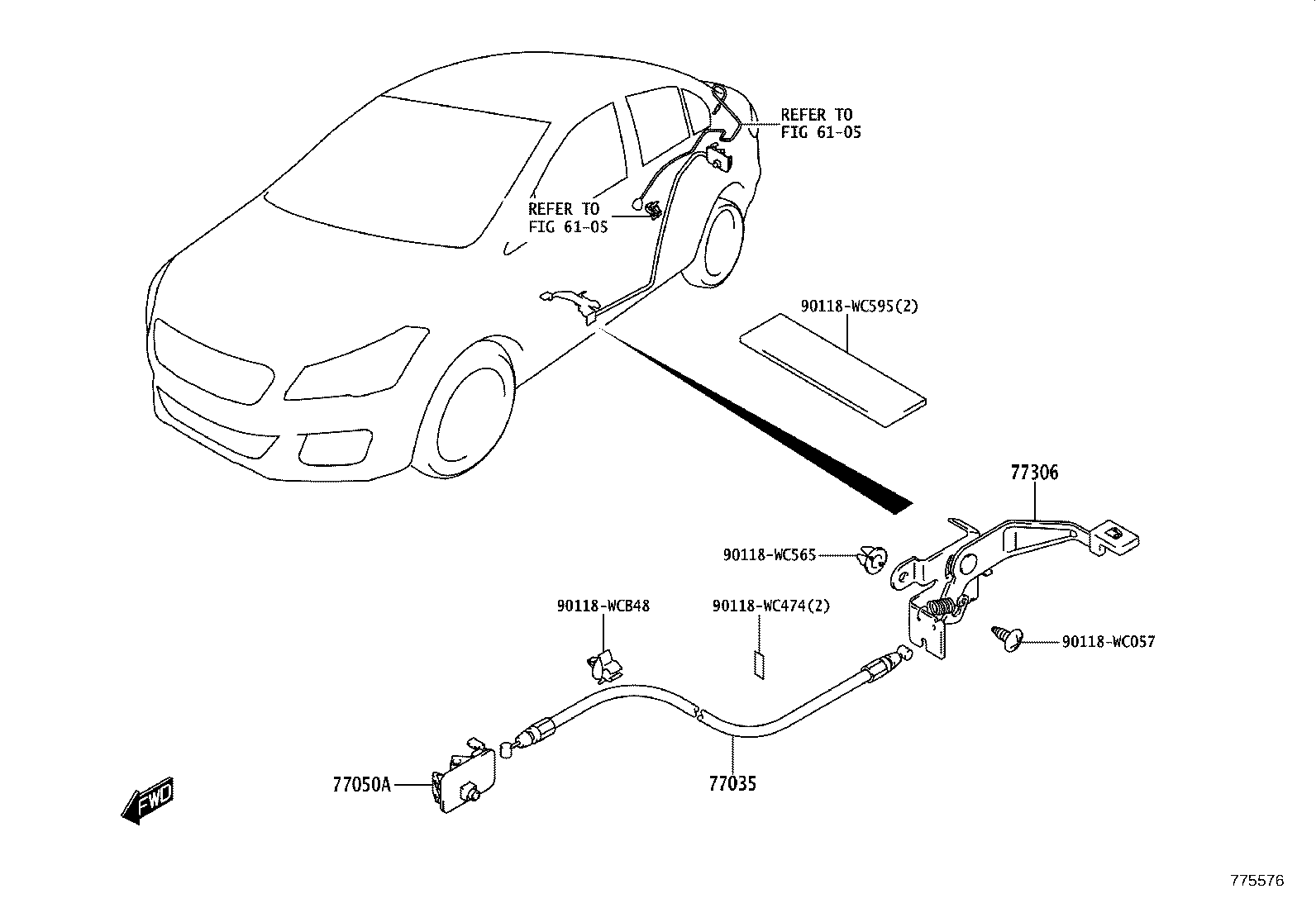

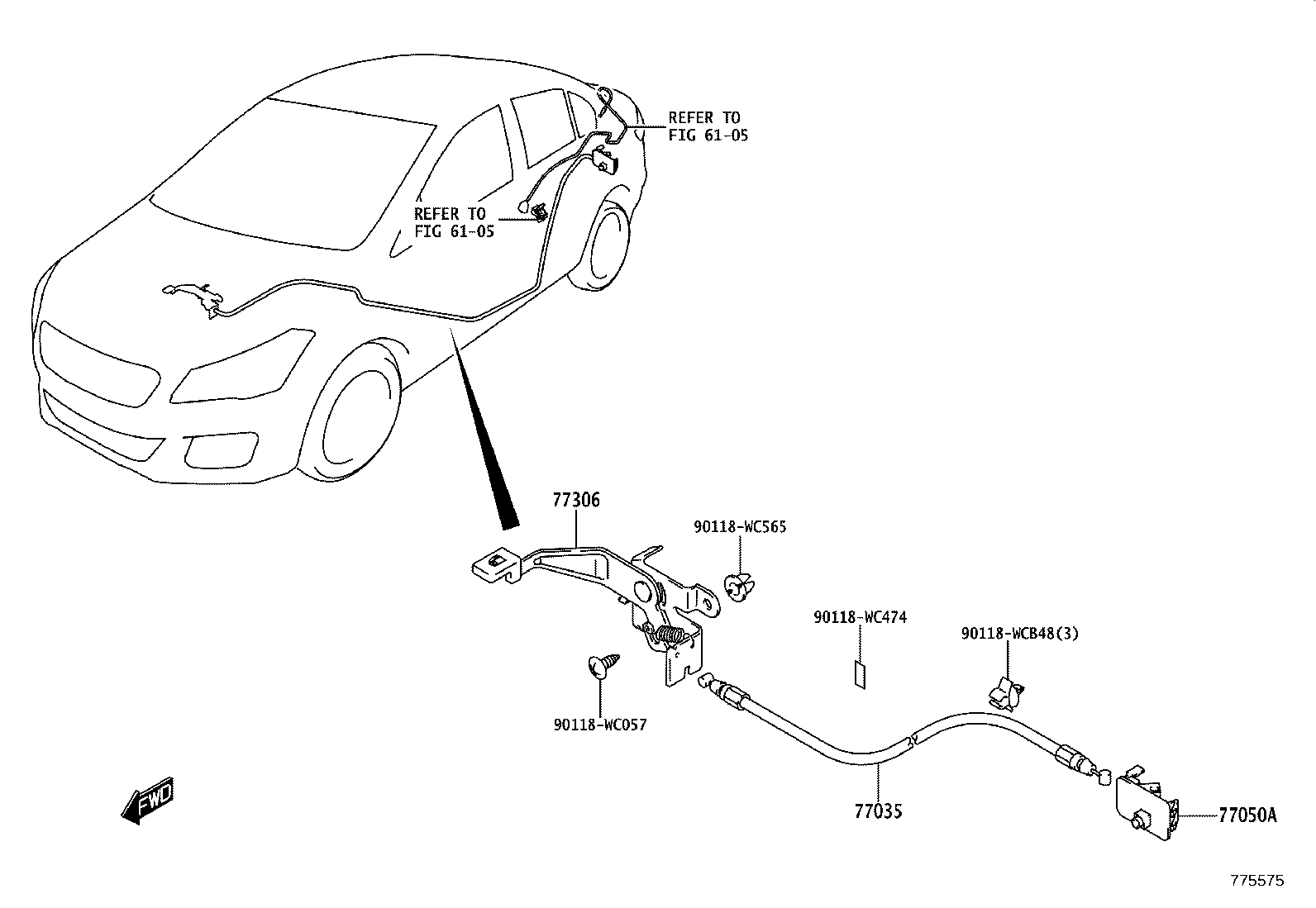

| 77035 | Cable Sub-assy, Fuel Lid Lock Control |
| 77050A | Control Opener Assy, Fuel Lid Lock |
| 77144 | Retainer, Fuel Pump Gauge |
| 77144A | Retainer, Fuel Pump Gauge |
| 77158A | Support, Tank Suction Tube |
| 77169A | Gasket, Fuel Suction Tube Set |
| 77201E | Pipe Sub-assy, Fuel Tank Filler |
| 77209D | Tube Sub-assy, Fuel Tank Main |
| 77209F | Tube Sub-assy, Fuel Tank Main |
| 77213B | Hose, Fuel Tank TO Filler Pipe |
| 77254 | Tube, Fuel Emission, NO.1 |
| 77261A | Hose, Fuel, NO.1 (FOR FUEL EMISSION TUBE) |
| 77262D | Gasket, Fuel Filler Pipe |
| 77269A | Hose, Fuel Tank Breather |
| 77277R | Protector, Fuel Tank Filler Pipe |
| 77281L | Clamp, Fuel Hose |
| 77281M | Clamp, Fuel Hose |
| 77281N | Clamp, Fuel Hose |
| 77282 | Bracket, Fuel Main Tube, NO.2 |
| 77286D | Clamp, Fuel Tube, NO.2 |

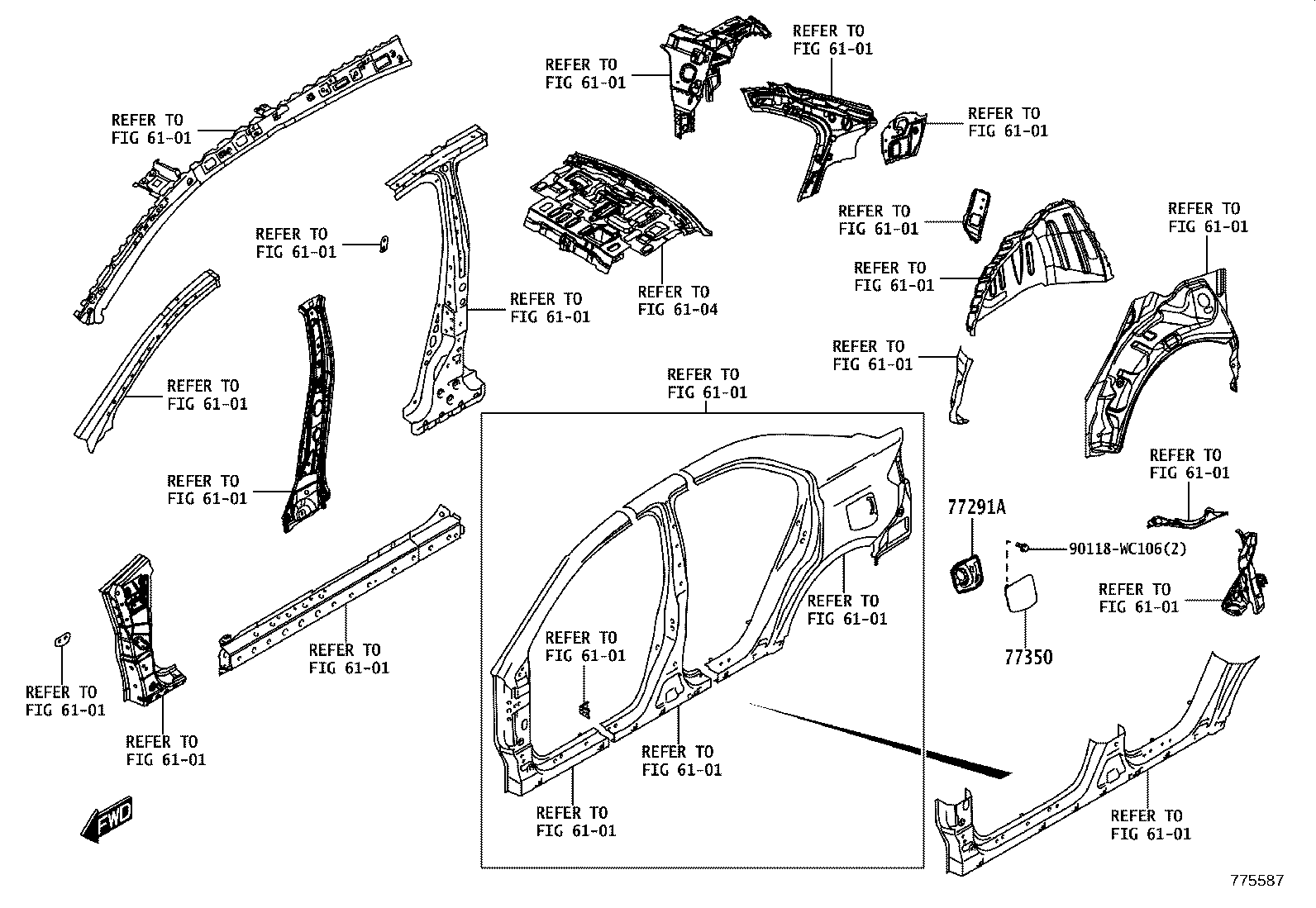

| 77291A | Shield, Fuel Tank Filler Pipe |
| 77306 | Lever Sub-assy, Fuel Lid Lock Open |
| 77310A | Cap Assy, Fuel Tank |
| 77350 | Lid Assy, Fuel Filler Opening |

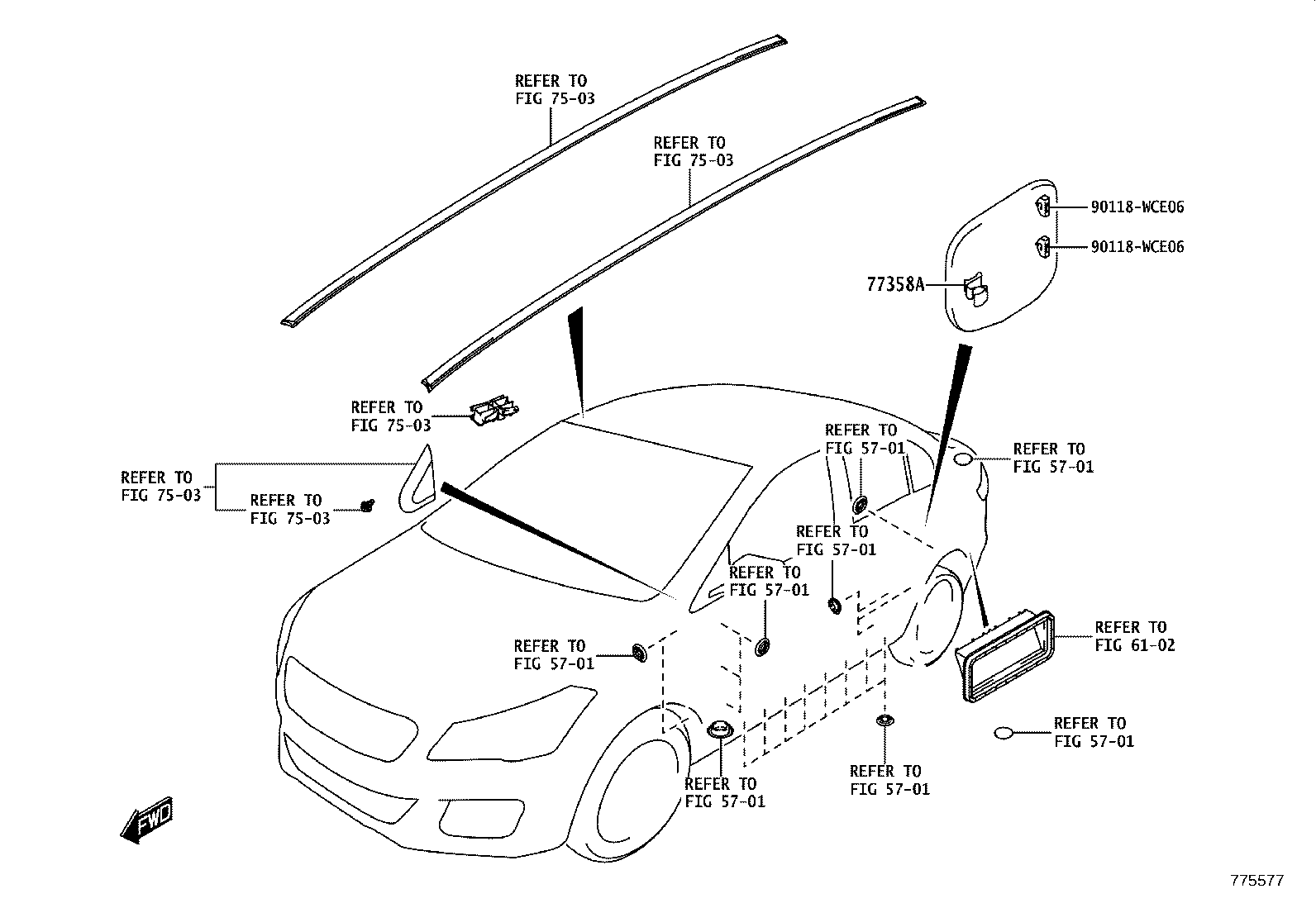

| 77358A | Stopper, Fuel Filler Opening Lid |
| 77602B | Band Sub-assy, Fuel Tank, NO.1 LH |
| 77606 | Protector Sub-assy, Fuel Tank, NO.1 |
| 77611 | Band, Fuel Tank |
| 77612B | Band, Fuel Tank, NO.2 |
| 77613 | Bolt, Fuel Tank Band Set |
| 77651A | Cushion, Fuel Tank, NO.1 |
| 77651B | Cushion, Fuel Tank |
| 77652 | Cushion, Fuel Tank, NO.1 |

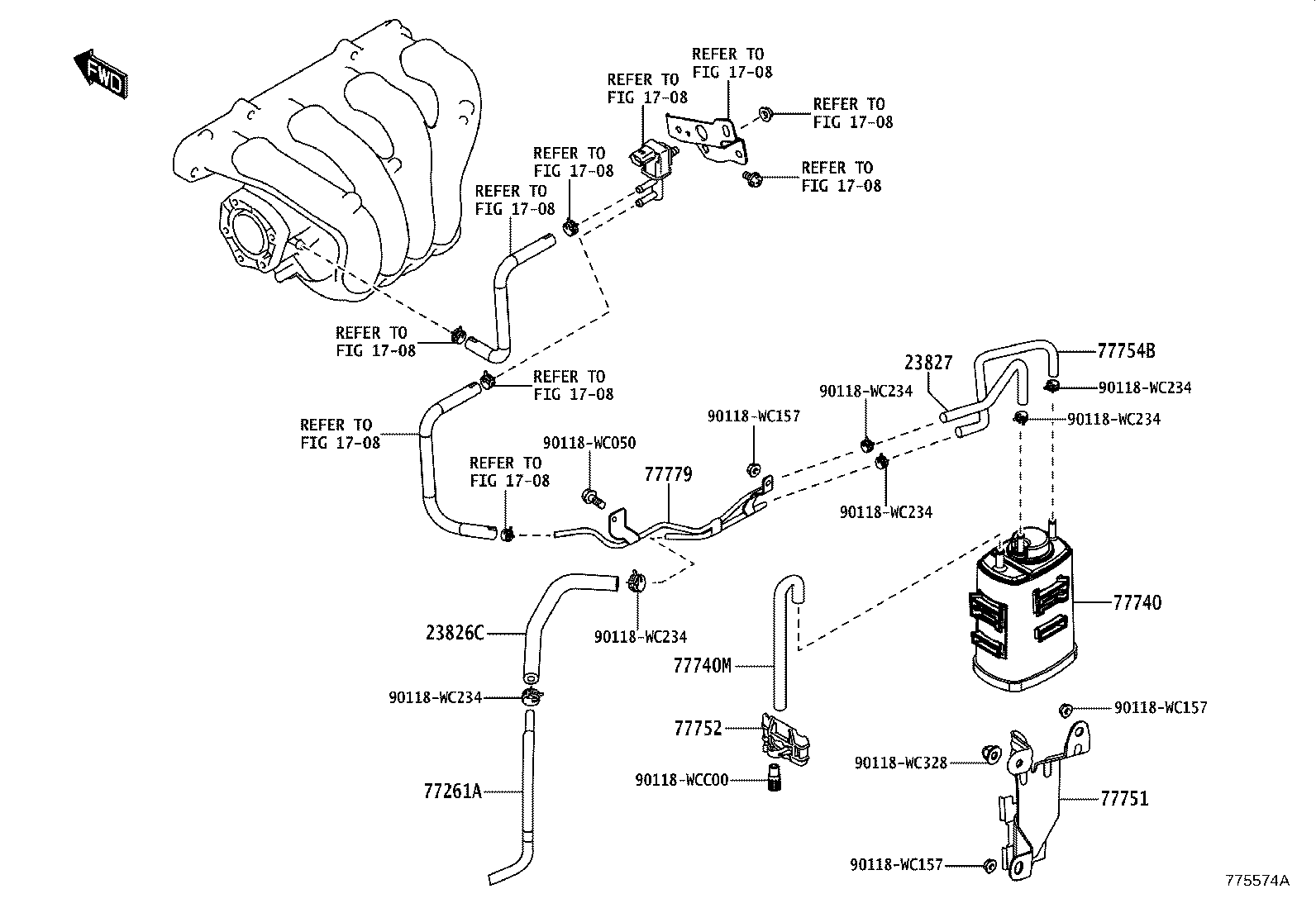

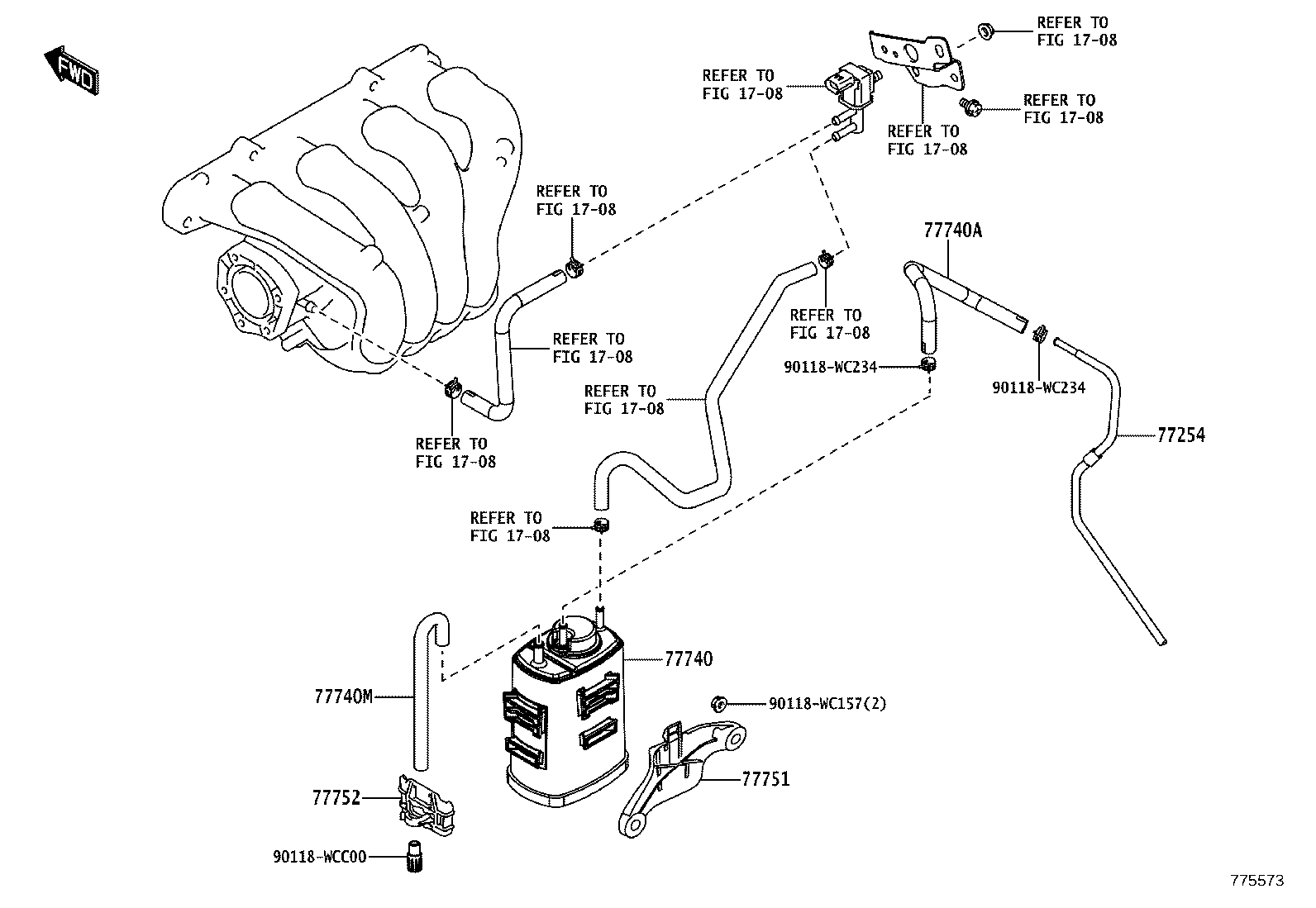

| 77740 | Canister Assy, Charcoal |
| 77740A | Hose, Fuel, NO.1(FOR CHARCOAL CANISTER) |
| 77740M | Hose, Charcoal Canister |
| 77746 | Filter, Charcoal Canister, NO.2 |
| 77751 | Bracket, Charcoal Canister Base |
| 77752 | Bracket, Charcoal Canister Support |
| 77754B | Hose, Charcoal Canister Outlet |
| 77779 | Tube, Charcoal Canister Outlet |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
