Toyota Vitz
2023-01 → present · chassis K10C · catalogue 13B310 · General
Supported model
Data version 2023-01
Camshaft & Valve
21 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|

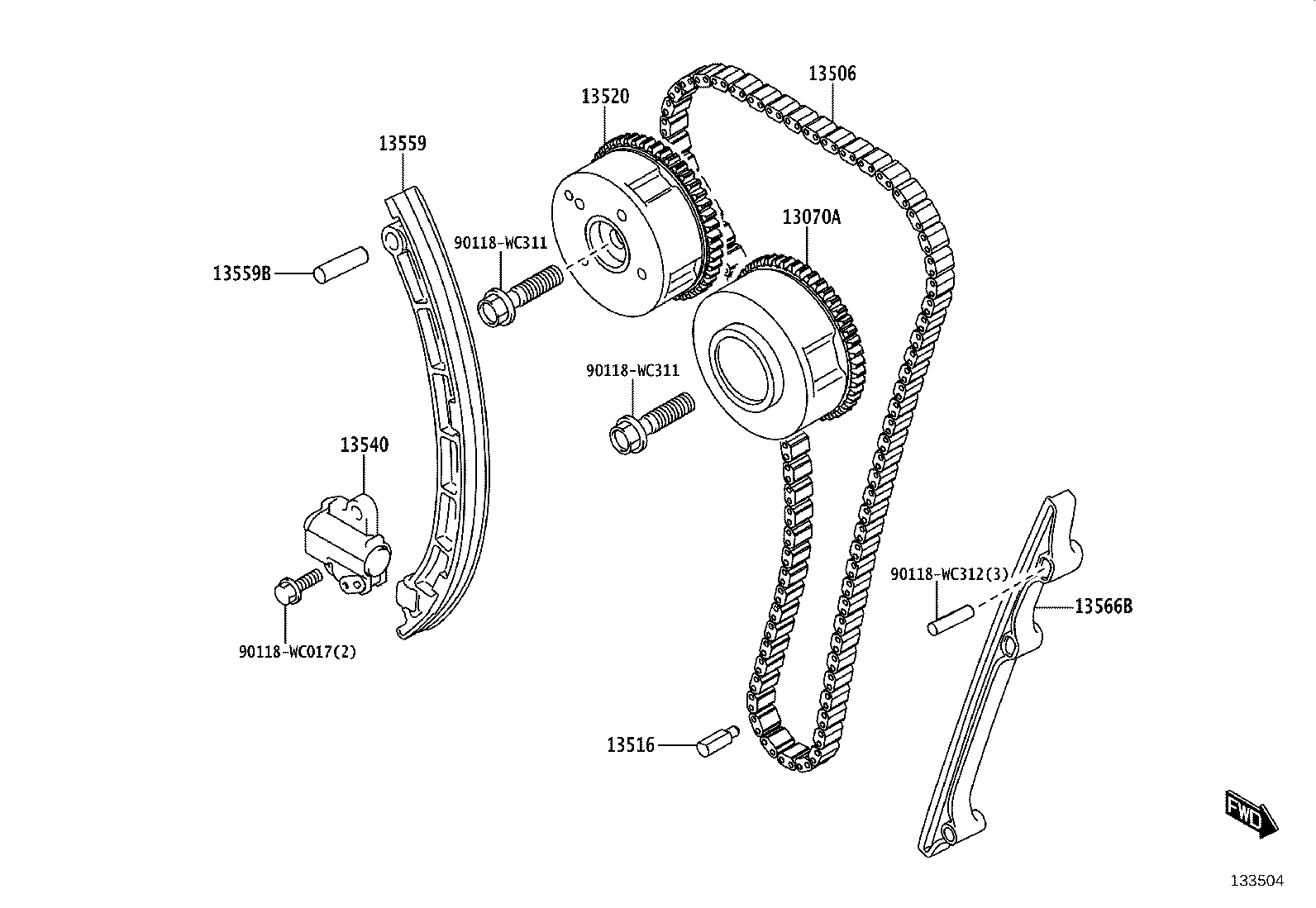

| 13070A | Gear Assy, Camshaft Timing Exhaust |
| 13501A | Camshaft Sub-assy, Intake |
| 13502B | Camshaft Sub-assy, Exhaust |
| 13506 | Chain Sub-assy |
| 13516 | Jet, Oil |
| 13520 | Sprocket Assy, Camshaft Timing |
| 13540 | Tensioner Assy, Chain, NO.1 |
| 13559 | Slipper, Chain Tensioner |
| 13559B | Pin, Straight(FOR CHAIN TENSIONER SLIPPER) |
| 13566B | Guide, Timing Chain |
| 13711 | Valve, Intake |
| 13711E | Seal, Intake Valve Stem Oil |
| 13711M | Spring, Compression(FOR INTAKE VALVE) |
| 13715 | Valve, Exhaust |
| 13715H | Spring, Compression(FOR EXHAUST VALVE) |
| 13734A | Seat, Intake Valve Spring |
| 13741 | Retainer, Valve Spring |
| 13741A | Lock, Valve Spring Retainer |
| 13750 | Adjuster Assy, Valve Lash |
| 13801 | Arm Sub-assy, Valve Rocker, NO.1 |

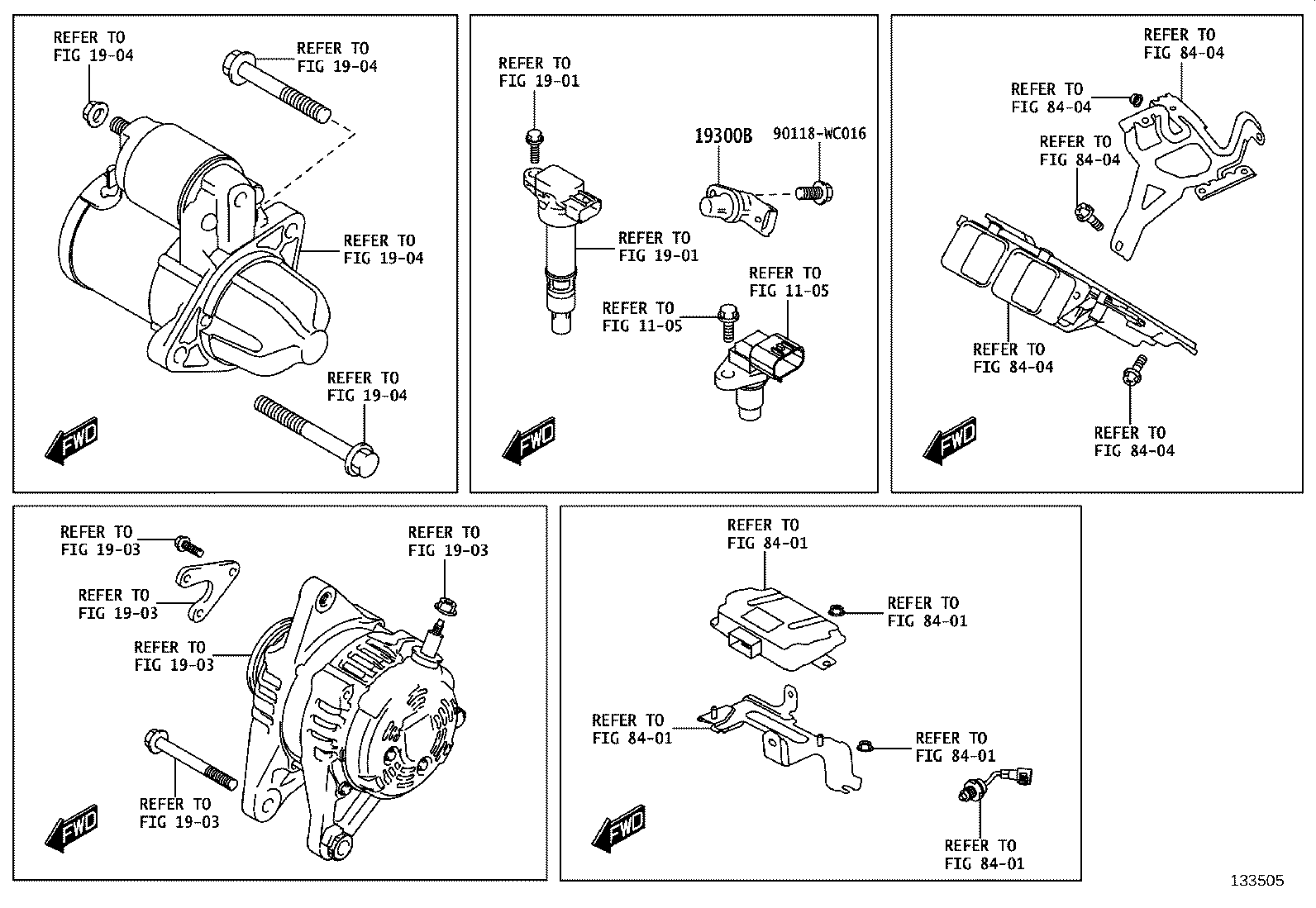

| 19300B | Sensor, Cam Position |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
