Toyota Vitz
2023-01 → present · chassis K10C · catalogue 13B310 · General
Supported model
Data version 2023-01
Clutch Pedal & Flexible Hose
16 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|

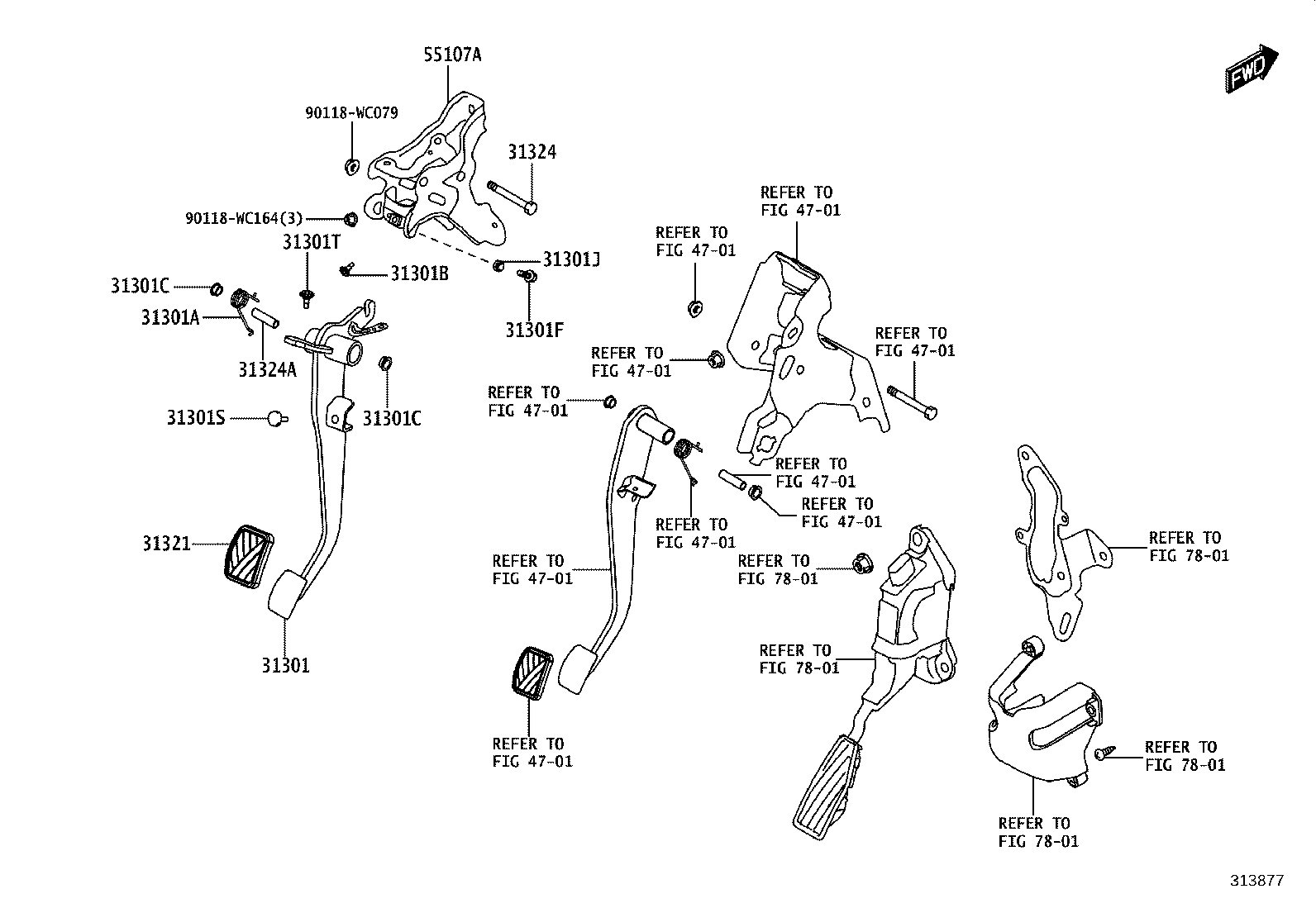

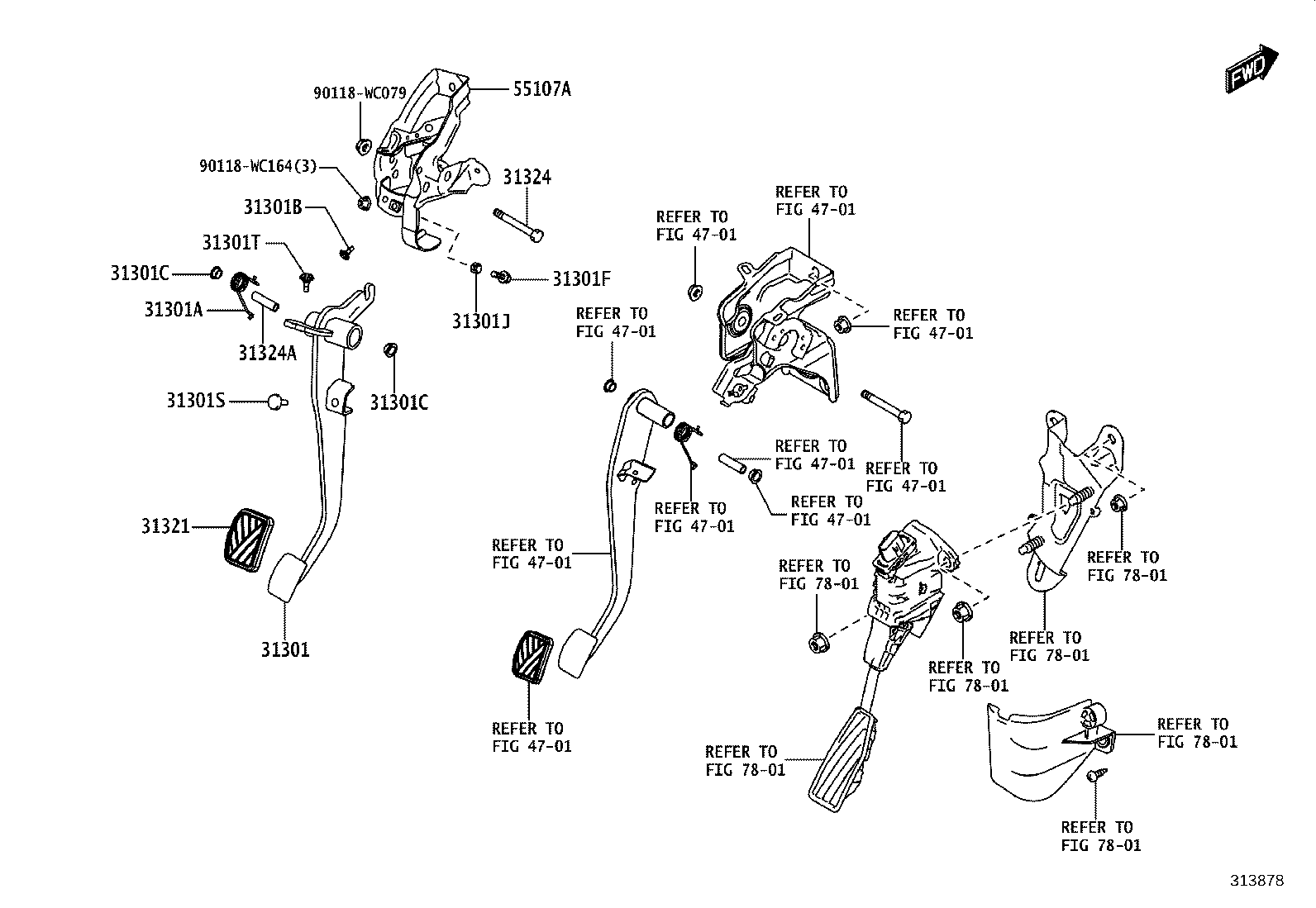

| 31301 | Pedal Sub-assy, Clutch |
| 31301A | Spring(FOR CLUTCH PEDAL) |
| 31301B | Cushion, NO.1(FOR CLUTCH PEDAL) |
| 31301C | Bush(FOR CLUTCH PEDAL) |
| 31301F | Bolt(FOR CLUTCH PEDAL STOPPER) |
| 31301J | Nut(FOR CLUTCH PEDAL STOPPER) |
| 31301S | Cushion, NO.2(FOR CLUTCH PEDAL) |
| 31301T | Cushion, NO.3(FOR CLUTCH PEDAL) |
| 31321 | Pad, Clutch Pedal |
| 31324 | Shaft, Clutch Pedal |
| 31324A | Collar, Clutch Pedal Shaft |

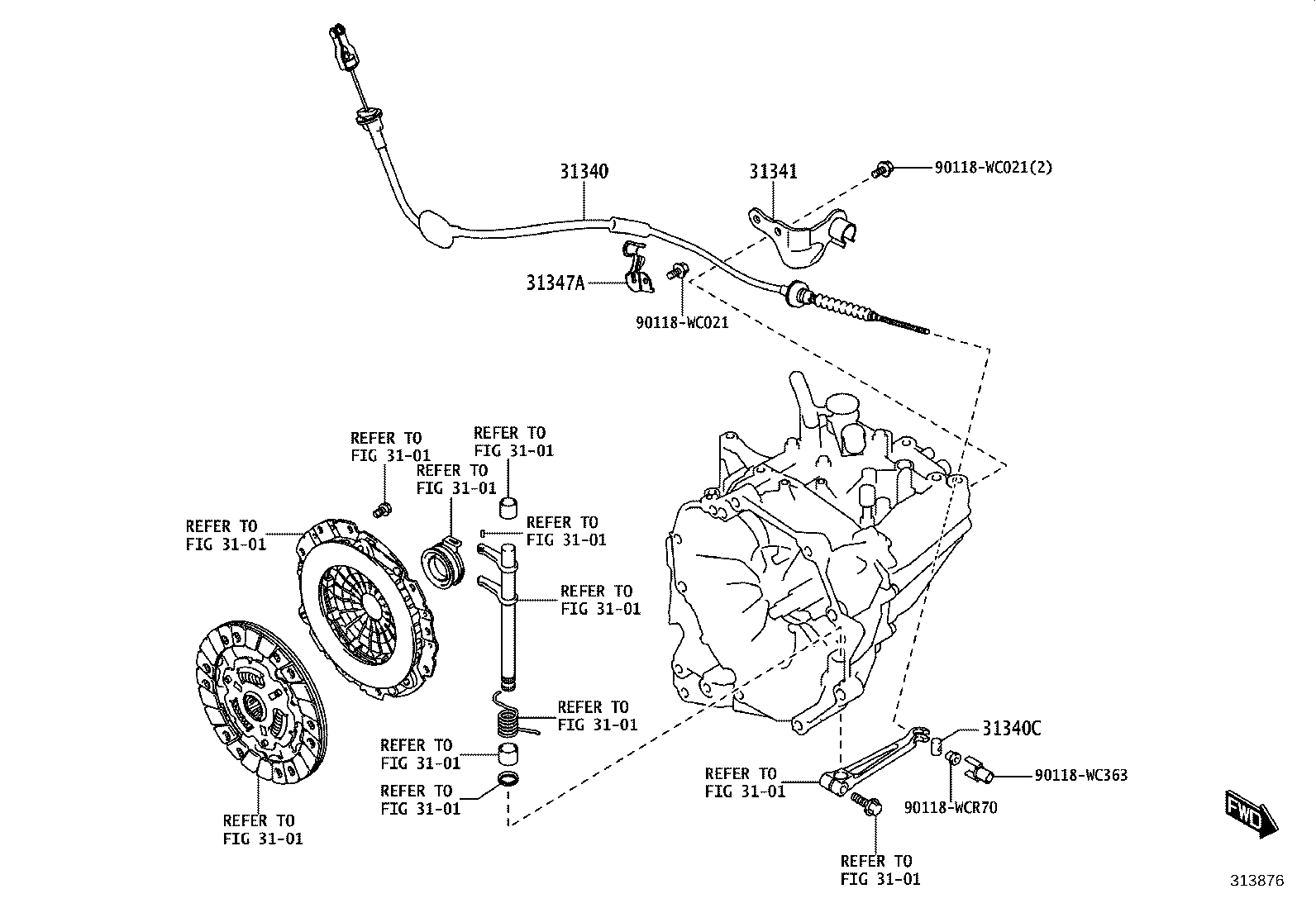

| 31340 | Cable Assy, Clutch Release |
| 31340C | Pin, Wire Pivot(FOR CLUTCH RELEASE CABLE) |
| 31341 | Bracket, Clutch Cable |
| 31347A | Clamp, Clutch Cable, NO.1 |
| 55107A | Support Sub-assy, Clutch Pedal |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
