Toyota Vios/Soluna Vios
2002-10 → 2013-09 · chassis AXP4#,NCP4#,SCP4# · catalogue 149310 · General
Discontinued model
Data version 2014-01

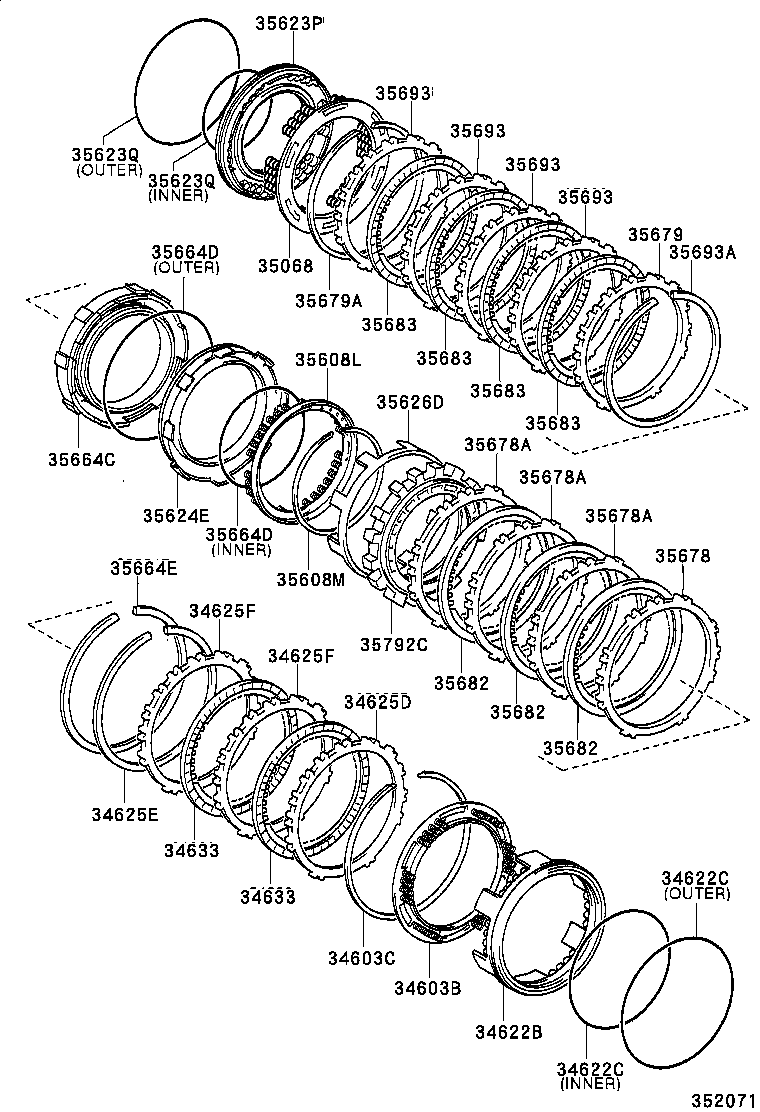

Brake NO.3, 1ST & Reverse Brake (ATM)
53 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 34603B | Spring Sub-assy, Overdrive Brake Return |
| 34603C | Ring, Hole Snap(FOR OVERDRIVE BRAKE RETURN SPRING) |
| 34622B | Piston, 2ND Coast & Overdrive Brake |
| 34622C | Ring, O(FOR 2ND COAST & OVERDRIVE) |
| 34625D | Flange, 2ND Coast & Overdrive Brake |
| 34625E | Ring, Hole Snap(FOR 2ND COAST & OVERDRIVE BRAKE FLANGE) |
| 34625F | Flange, 2ND Coast & Overdrive Brake, NO.2 |
| 34633 | Disc, 2ND Coast & Overdrive Brake |
| 35068 | Spring Sub-assy, 1ST & Reverse Brake Return |
| 35608L | Spring Sub-assy, 2ND Brake Piston Return |
| 35608M | Ring, Snap(FOR 2ND BRAKE PISTON RETURN SPRING) |
| 35618B | Spring, 1ST & Revs Brake Piston Return |
| 35623H | Piston, 1ST & Reverse Brake |
| 35623P | Piston, 1ST & Reverse Brake, NO.2 |
| 35623Q | Ring, O (FOR 1ST & REVERSE BRAKE PISTON NO.2) |
| 35624E | Piston, 2ND Brake |
| 35624F | Ring, O (FOR 2ND BRAKE PISTON) |
| 35624G | Ring, O (FOR 2ND BRAKE PISTON) |
| 35626D | Sleeve, 2ND Brake Piston |
| 35627D | Seat, Brake Return Spring |
| 35628A | Seat, 1ST & Revs Brake Piston Return Spring |
| 35631H | Hub, Forward Clutch |
| 35632E | Plate, Brake |
| 35637 | Spring, 2ND & 4TH Brake Piston Return |
| 35664C | Cylinder, 2ND Brake |
| 35664D | Ring, O(FOR 2ND BRAKE CYLINDER) |
| 35664E | Ring, Hole Snap(FOR 2ND BRAKE CYLINDER) |
| 35664F | Cylinder, 2ND & 4TH Brake |
| 35676H | Flange, Brake, NO.1 |
| 35676J | Ring, Hole Snap (FOR BRAKE FLANGE) |
| 35676K | Ring, Hole Snap (FOR BRAKE FLANGE) |
| 35678 | Flange, Brake(FOR 2ND BRAKE) |
| 35678A | Flange, Brake, NO.1(FOR 2ND BRAKE) |
| 35679 | Flange, Brake(FOR 1ST & REVERSE) |
| 35679A | Ring, Hole Snap(FOR BRAKE FLANGE) |
| 35681 | Disc, Brake, NO.1 |
| 35682 | Disc, Brake(FOR 2ND BRAKE) |
| 35683 | Disc, Brake(FOR 1ST & REVERSE) |
| 35692 | Plate, Brake(FOR 2ND BRAKE) |
| 35693 | Plate, Brake (FOR 1ST & REVERSE) |
| 35693A | Ring, Snap(FOR 1ST & REVERSE PLATE) |
| 35706U | Gear Sub-assy, Planetary Sun |
| 35707B | Gear Sub-assy, Rear Planetary Sun |
| 35708J | Shaft Sub-assy, Intermediate |
| 35720L | Gear Assy, Planetary |
| 35740 | Gear Assy, Front Planetary Ring |
| 35758C | Gear, Reduction Drive |
| 35759 | Gear, Reduction Driven |
| 35771A | Shaft, Output |
| 35775C | Ring, Hole Snap (FOR PRIMARY REDUCTION DRIVE) |
| 35790E | Clutch Assy, 1 Way |
| 35790F | Ring, Hole Snap(FOR 1WAY CLUTCH) |
| 35792C | Clutch, 1 Way, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
