Toyota Vios/Soluna Vios
2002-10 → 2013-09 · chassis AXP4#,NCP4#,SCP4# · catalogue 149310 · General
Discontinued model
Data version 2014-01

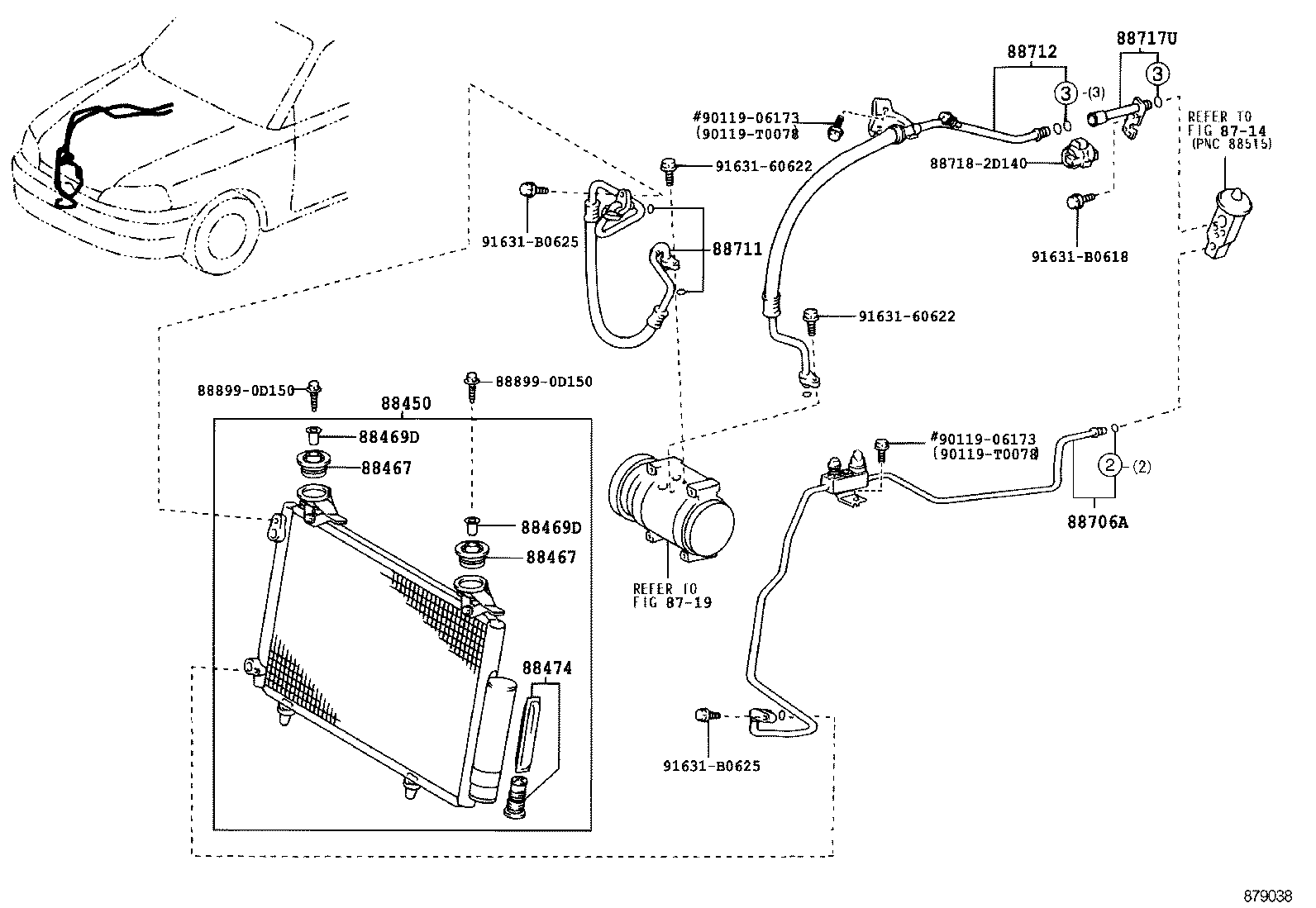

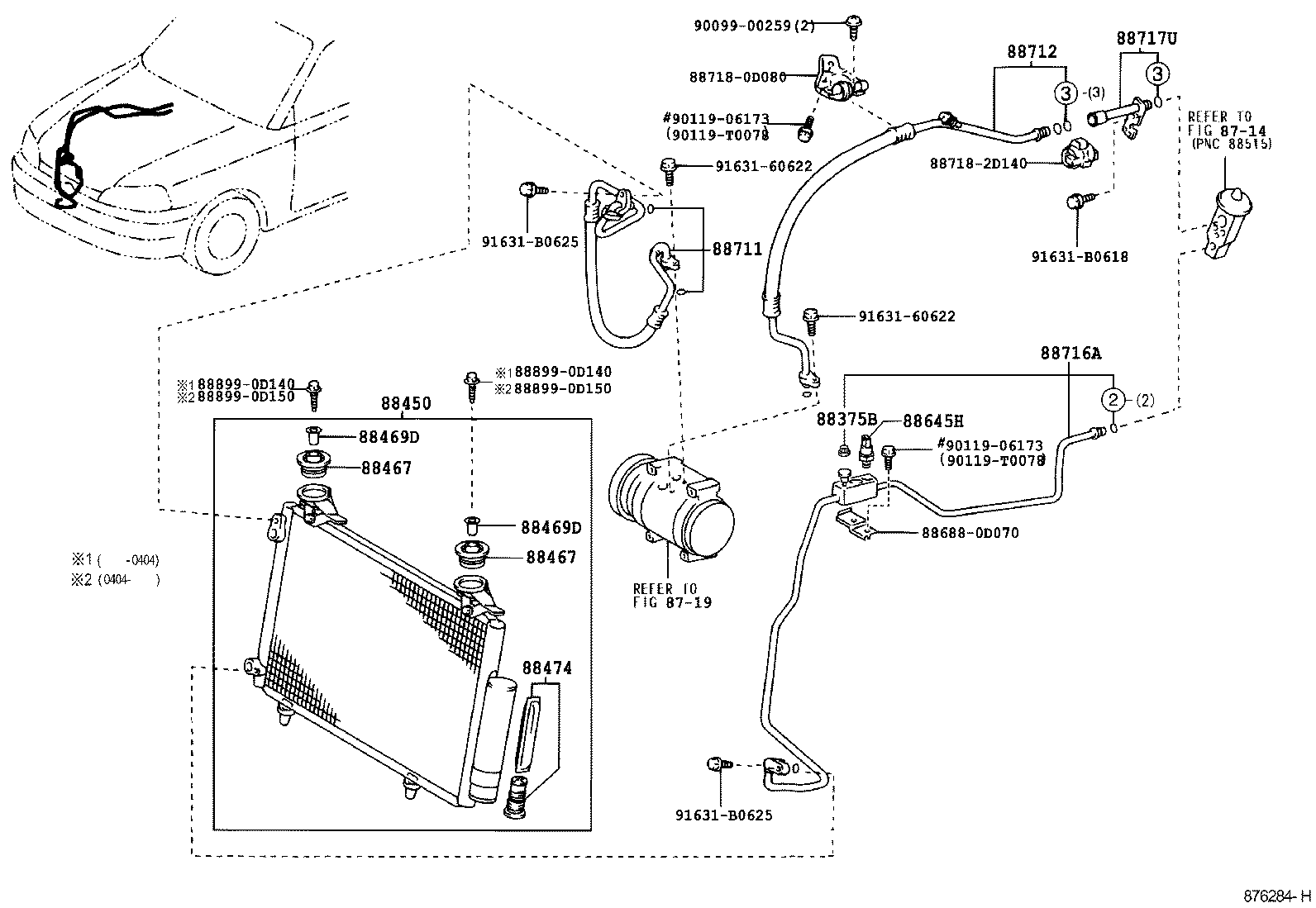

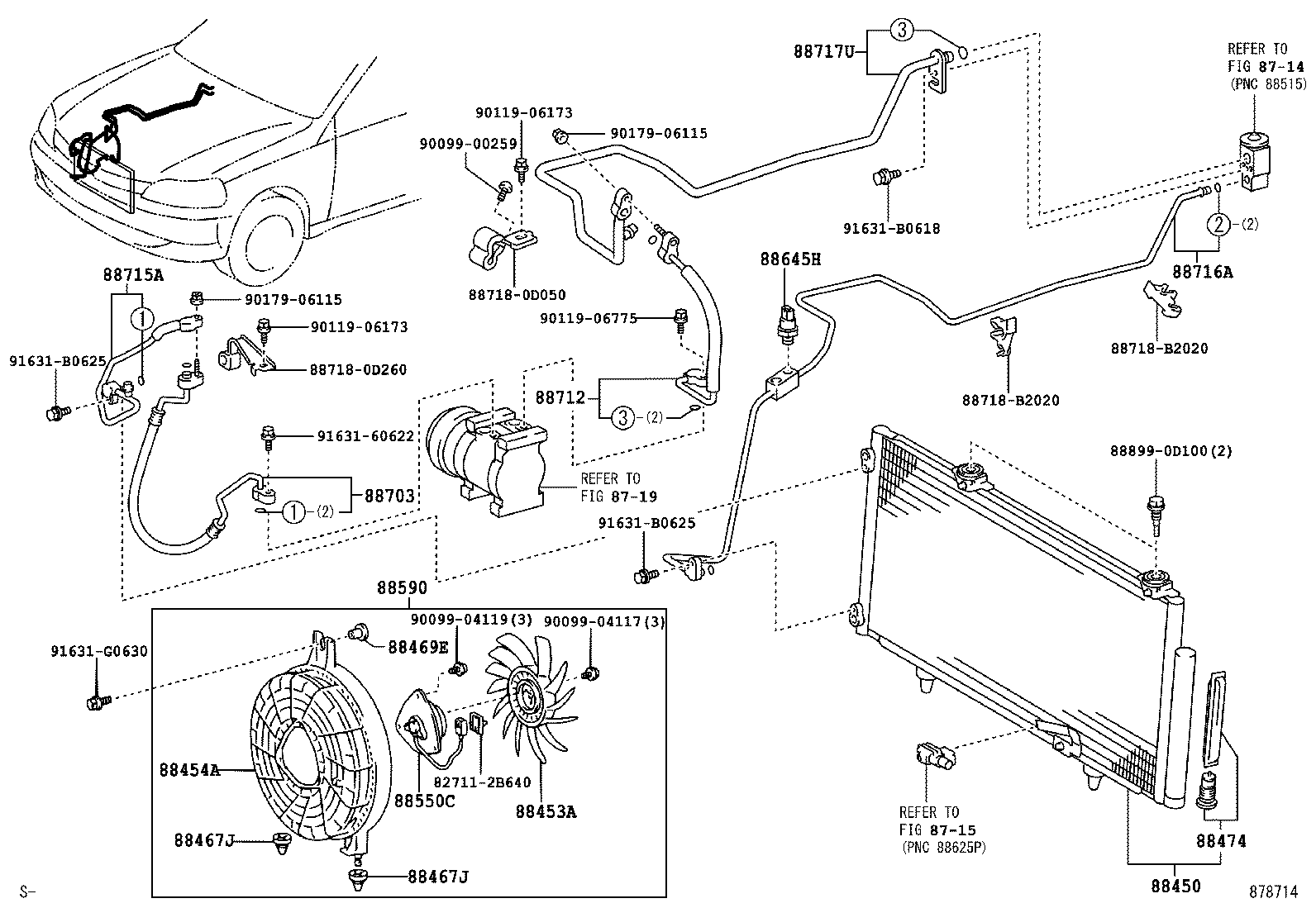

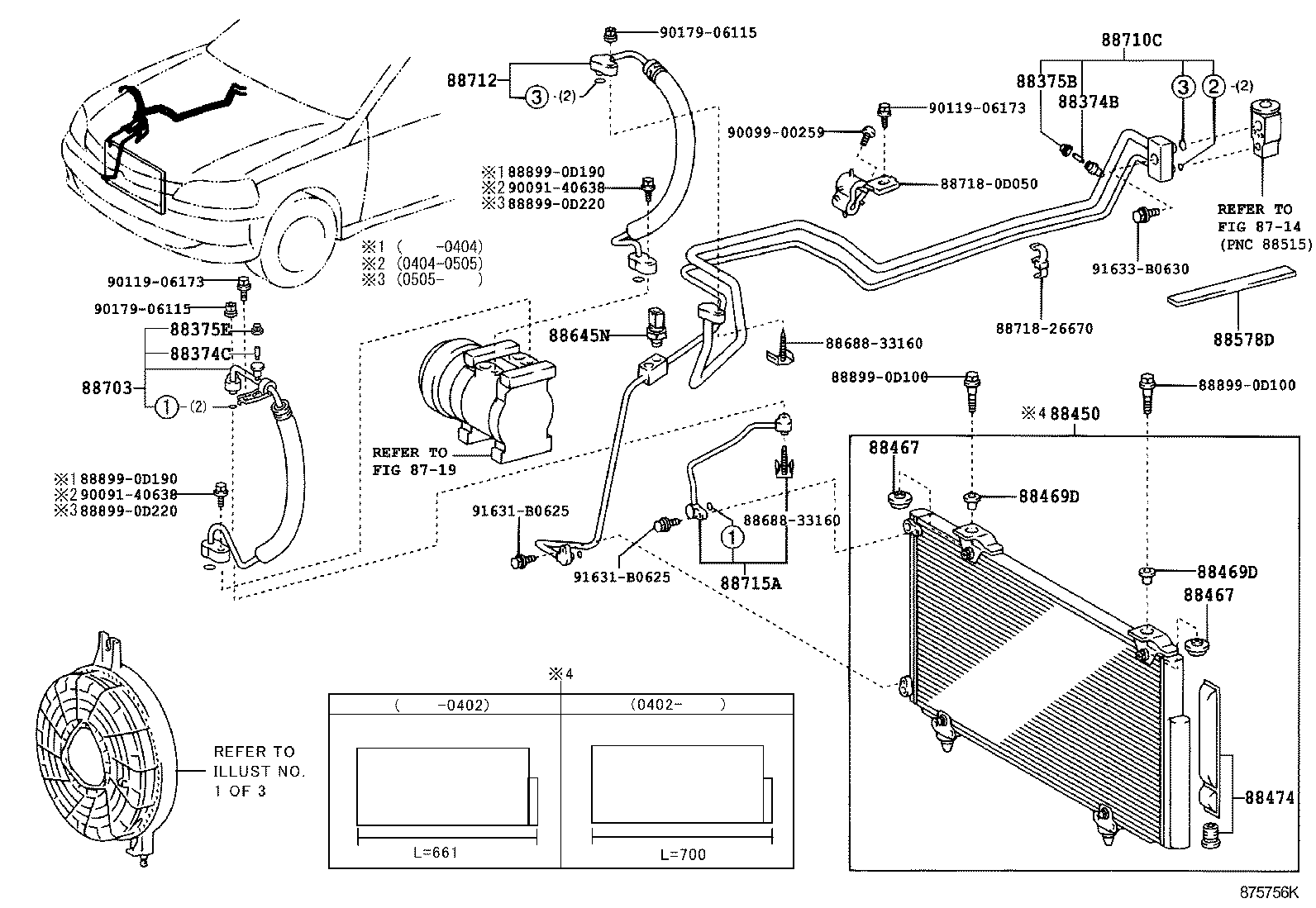

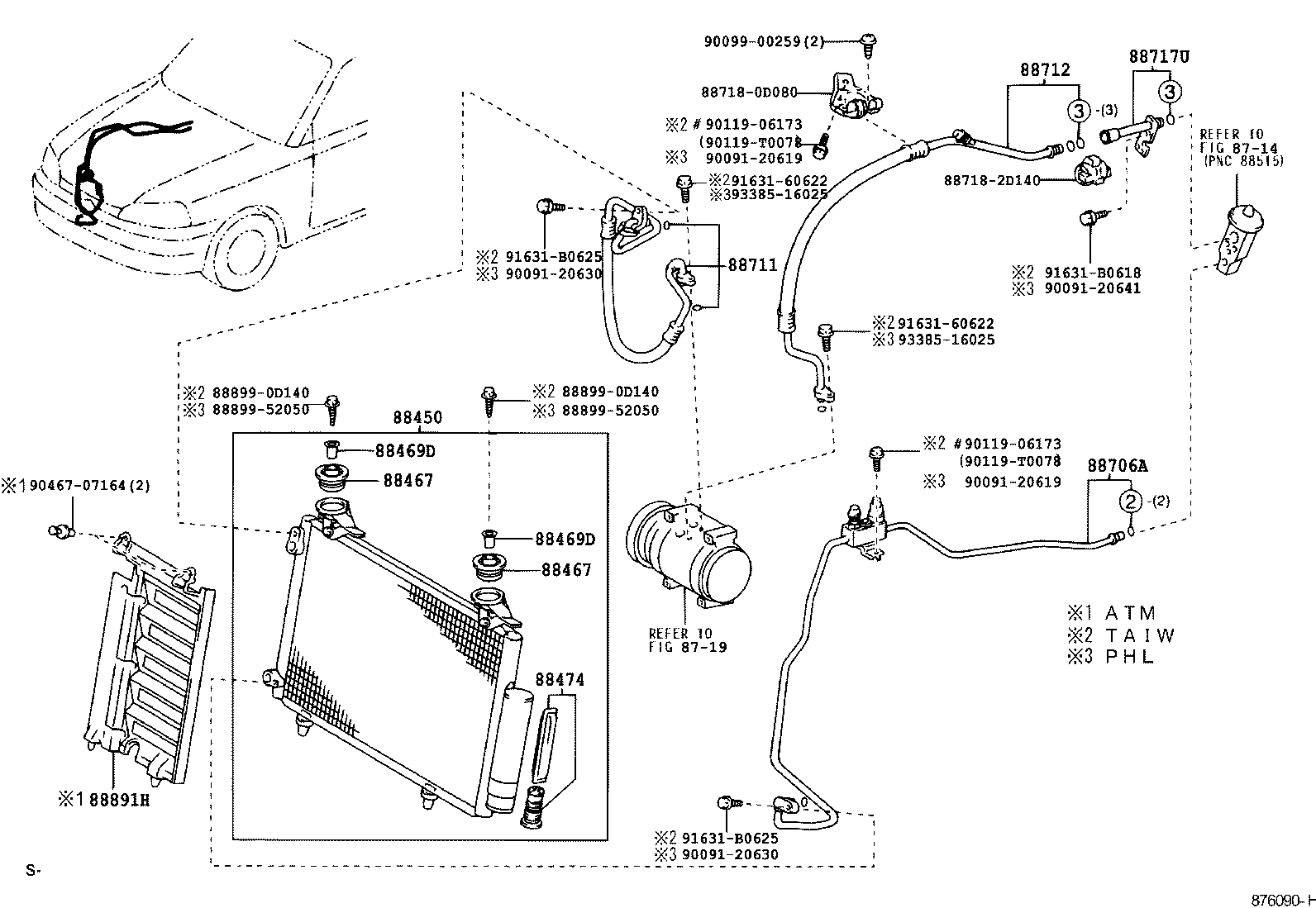

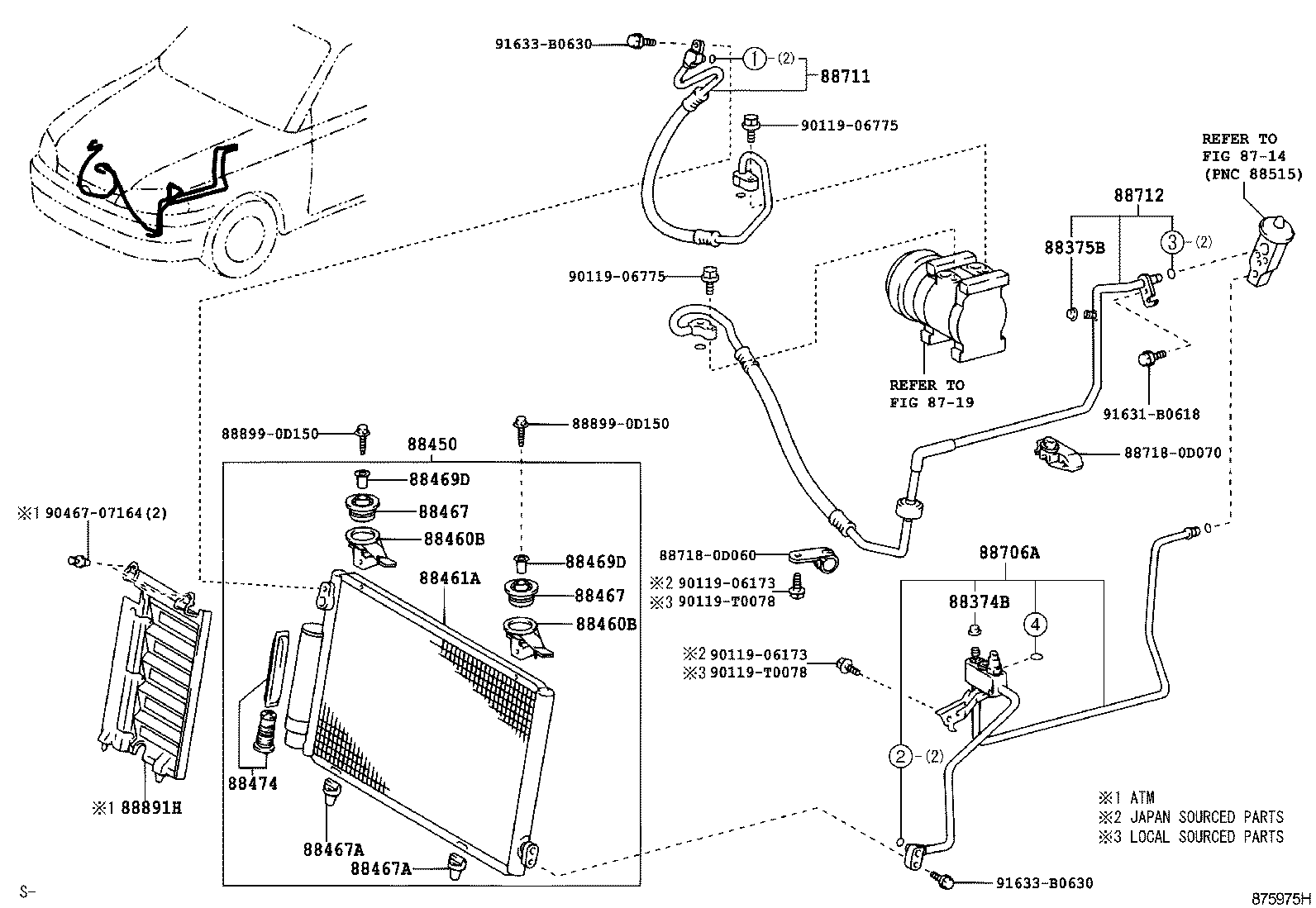

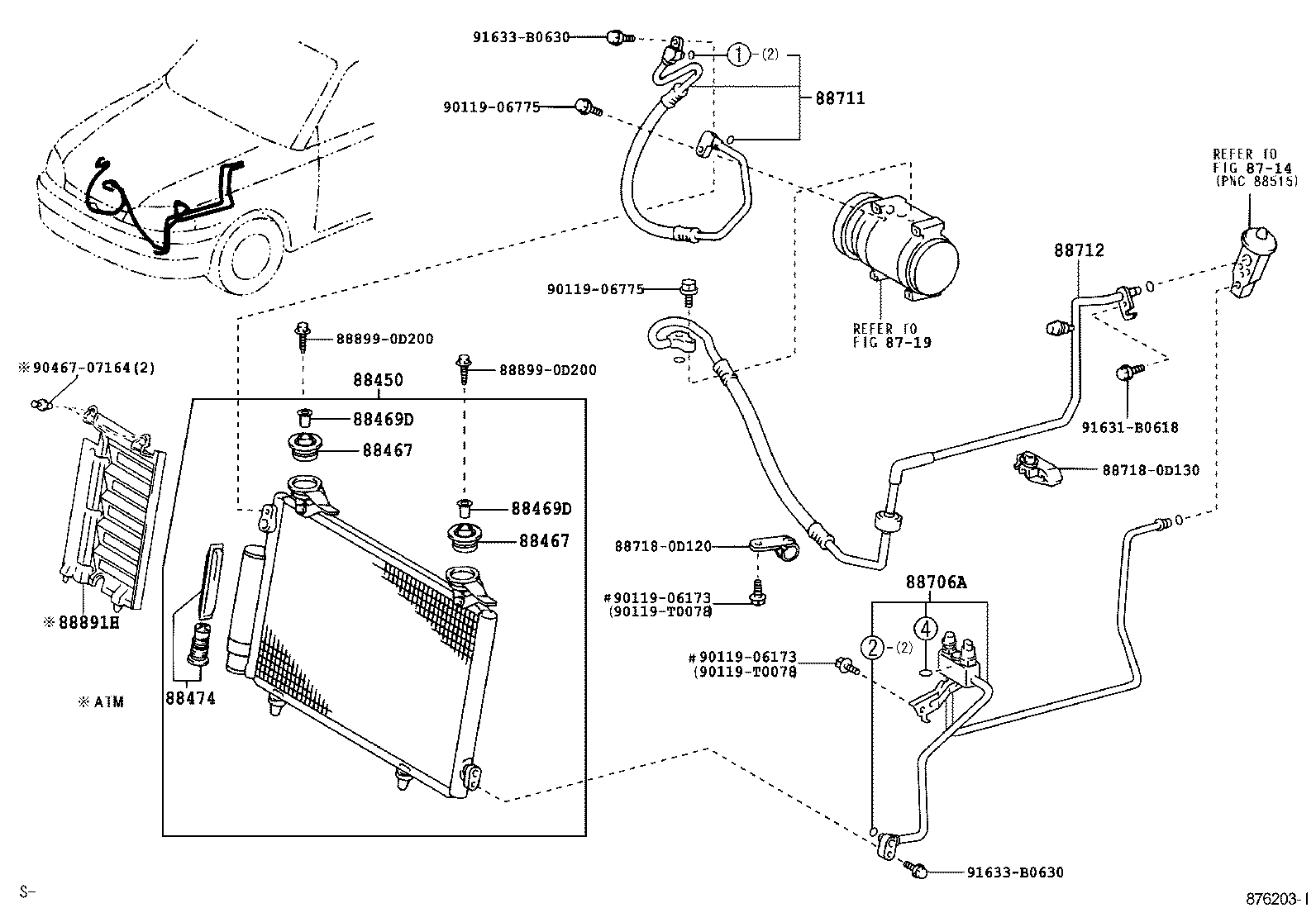

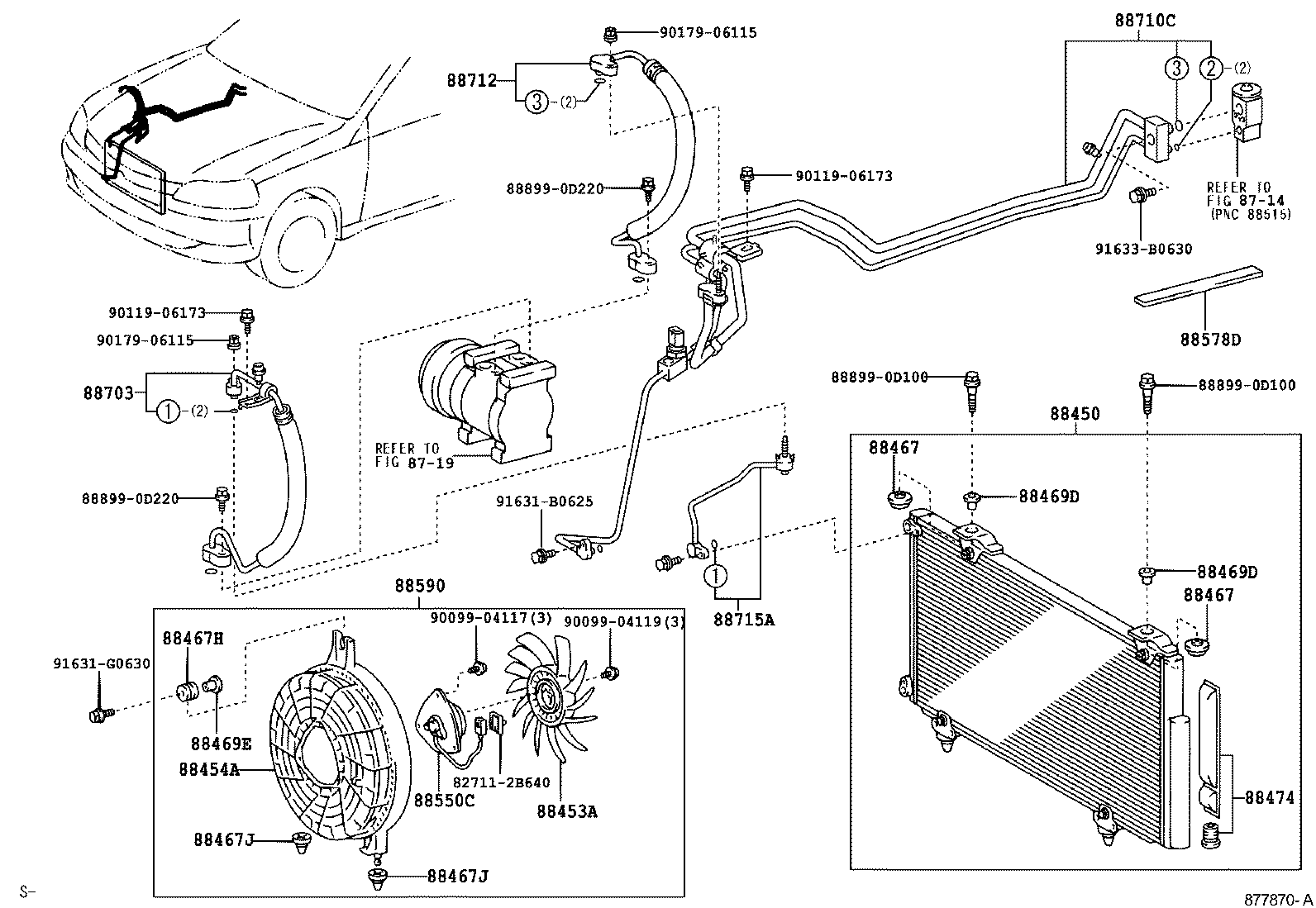

Heating & Air Conditioning - Cooler Piping
30 part groups · 11 illustrations
Part groups
| PNC | Description |
|---|---|
| 88374B | Valve, Service, NO.1 |
| 88374C | Valve, Service, NO.2 |
| 88375B | Cap, Service Valve, NO.1 |
| 88375E | Plug |
| 88450 | Condenser Assy, W/Receiver |
| 88453A | Fan, Cooling |
| 88454A | Shroud, Fan |
| 88460B | Bracket, Cooler Condenser, NO.1 |
| 88461A | Core, Cooler Condenser |
| 88467 | Cushion, Cooler Condenser, NO.1 |
| 88467A | Cushion, Cooler Condenser, NO.2 |
| 88467H | Cushion, Condenser Bracket, NO.1 |
| 88467J | Cushion, Condenser Bracket, NO.2 |
| 88469D | Collar, Condenser Bracket, NO.1 |
| 88469E | Collar, Condenser Bracket, NO.2 |
| 88474 | Dryer, Cooler |
| 88550C | Motor Assy, Printed |
| 88578D | Packing, Cooler Pipe, NO.1 |
| 88590 | Blower Assy, W/Shroud |
| 88645H | Switch, Pressure NO.1 |
| 88645N | Switch, Pressure NO.2 |
| 88703 | Hose Sub-assy, Discharge |
| 88706A | Tube Sub-assy, Liquid, A |
| 88710C | Tube Assy, Air Conditioner |
| 88711 | Hose, Cooler Refrigerant Discharge, NO.1 |
| 88712 | Hose, Cooler Refrigerant Suction, NO.1 |
| 88715A | Pipe, Cooler Refrigerant Discharge, A |
| 88716A | Pipe, Cooler Refrigerant Liquid, A |
| 88717U | Tube, Suction, NO.1 |
| 88891H | Cover, Cooler, NO.1 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
