Toyota Corolla (CHINA)
2004-02 → 2017-02 · chassis ZRE120,ZZE122 · catalogue 150310 · General
Discontinued model
Data version 2017-08

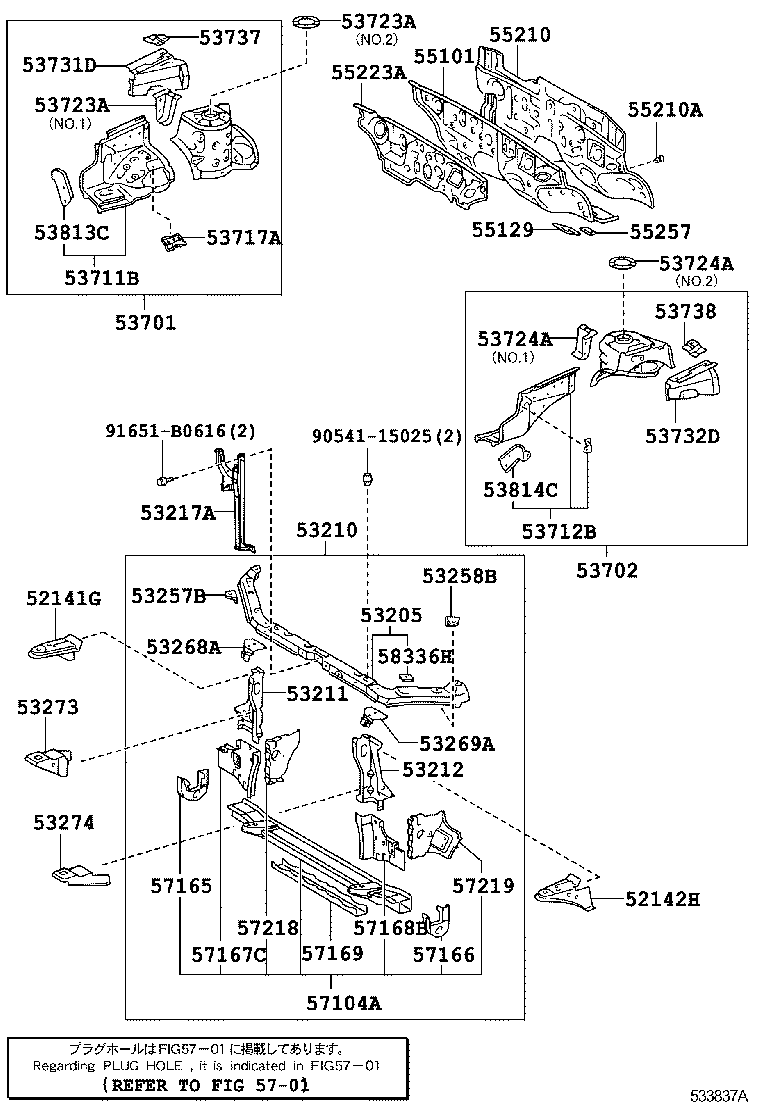

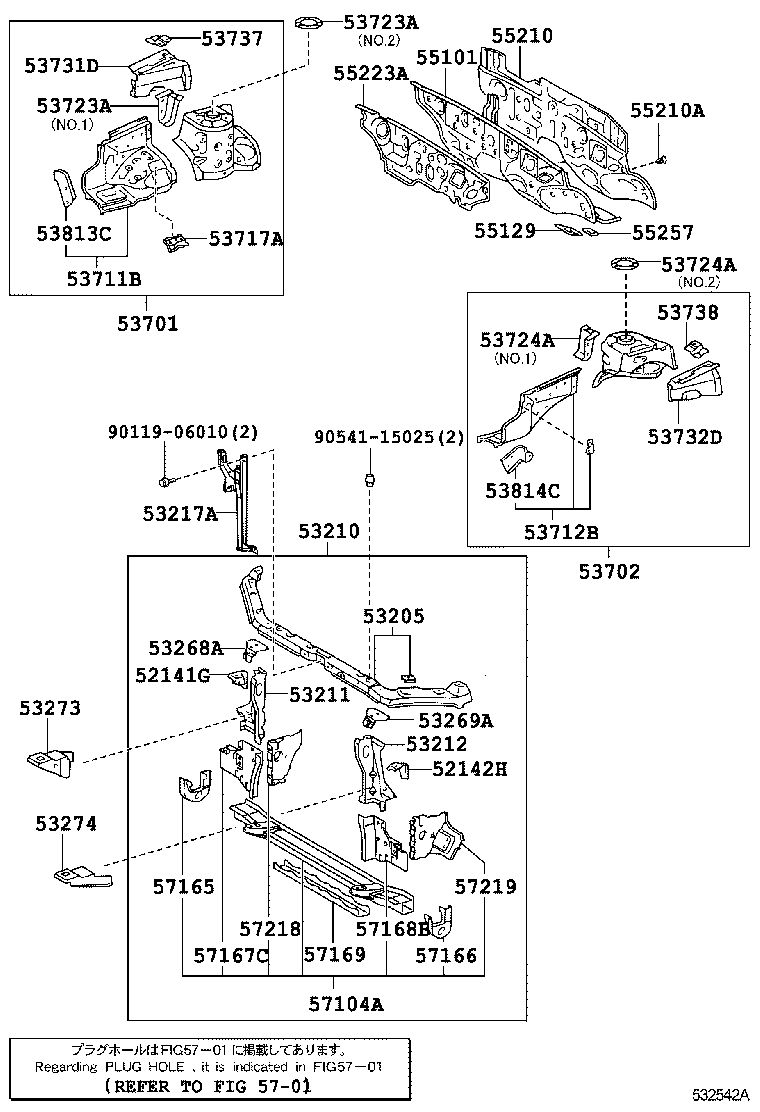

Front Fender Apron & Dash Panel
42 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 52141G | Stay, Front Bumper, RH |
| 52142H | Stay, Front Bumper, LH |
| 53205 | Support Sub-assy, Radiator, Upper |
| 53210 | Support Assy, Radiator |
| 53211 | Support, Radiator, RH |
| 53212 | Support, Radiator, LH |
| 53217A | Brace, Hood Lock Support |
| 53227B | Plate, Hood Lock Support |
| 53257B | Bracket, Radiator Support TO Front Fender |
| 53258B | Bracket, Radiator Support TO Front Fender, LH |
| 53268A | Reinforcement, Radiator Mounting, RH |
| 53269A | Reinforcement, Radiator Mounting, LH |
| 53273 | Bracket, Front Bumper Arm Mounting, RH |
| 53274 | Bracket, Front Bumper Arm Mounting, LH |
| 53701 | Apron Sub-assy, Front Fender, RH |
| 53702 | Apron Sub-assy, Front Fender, LH |
| 53711B | Apron, Front Fender, Front RH |
| 53712B | Apron, Front Fender, Front LH |
| 53717A | Plate, Fender Apron |
| 53723A | Reinforcement, Front Spring Support, RH |
| 53724A | Reinforcement, Front Spring Support, LH |
| 53731D | Member, Front Apron TO Cowl Side, Upper RH |
| 53732D | Member, Front Apron TO Cowl Side, Upper LH |
| 53737 | Plate, Front Apron TO Cowl Side Member, RH |
| 53738 | Plate, Front Apron TO Cowl Side Member, LH |
| 53813C | Extension, Front Fender, RH |
| 53814C | Extension, Front Fender, LH |
| 55101 | Panel Sub-assy, Dash |
| 55129 | Cover, Dash Panel Hole |
| 55210 | Insulator Assy, Dash Panel |
| 55210A | Clip |
| 55223A | Insulator, Dash Panel, Outer |
| 55257 | Cover, Dash Panel Opening |
| 57104A | Member Sub-assy, Front Cross |
| 57165 | Reinforcement, Front Crossmember, Lower RH |
| 57166 | Reinforcement, Front Crossmember, Lower LH |
| 57167C | Gusset, Front Crossmember Side, RH |
| 57168B | Gusset, Front Crossmember Side, LH |
| 57169 | Member, Front Floor, Front RH |
| 57218 | Gusset, Front Side Member, NO.1 |
| 57219 | Gusset, Front Side Member, NO.2 |
| 58336H | Reinforcement, Radiator Support |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
