Toyota Corolla HB/LB
1992-05 → 1997-10 · chassis AE10#,EE100 · catalogue 153330 · General
Discontinued model
Data version 1998-04

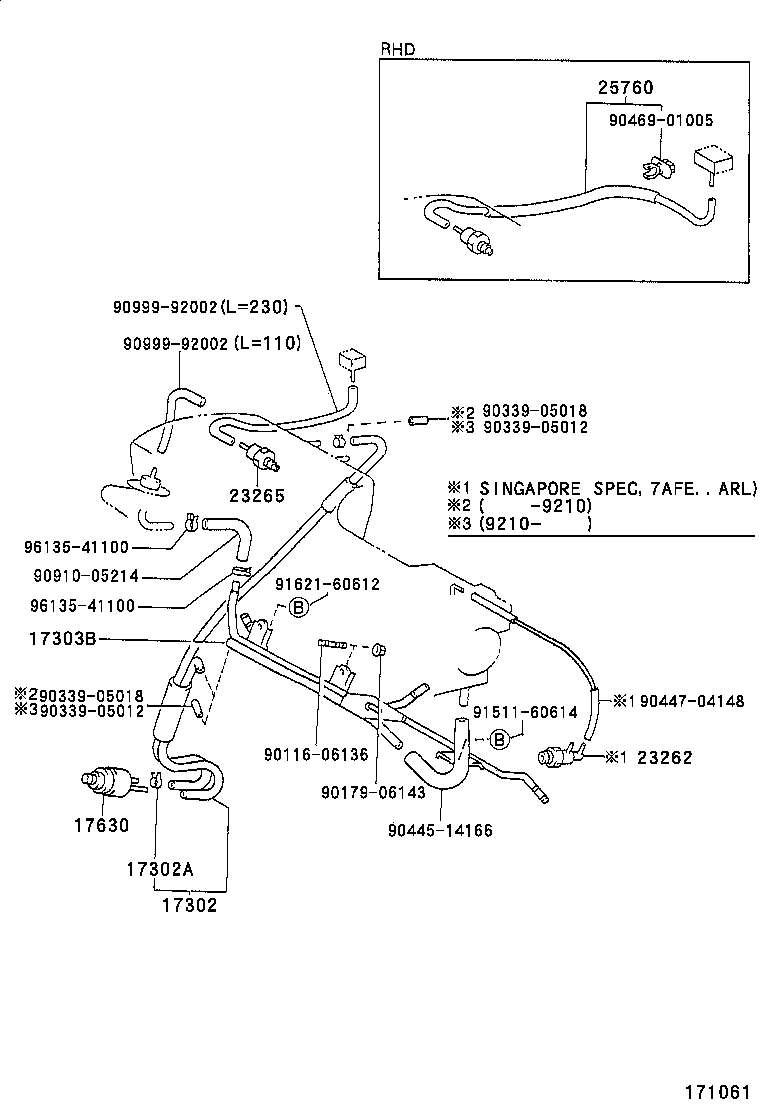

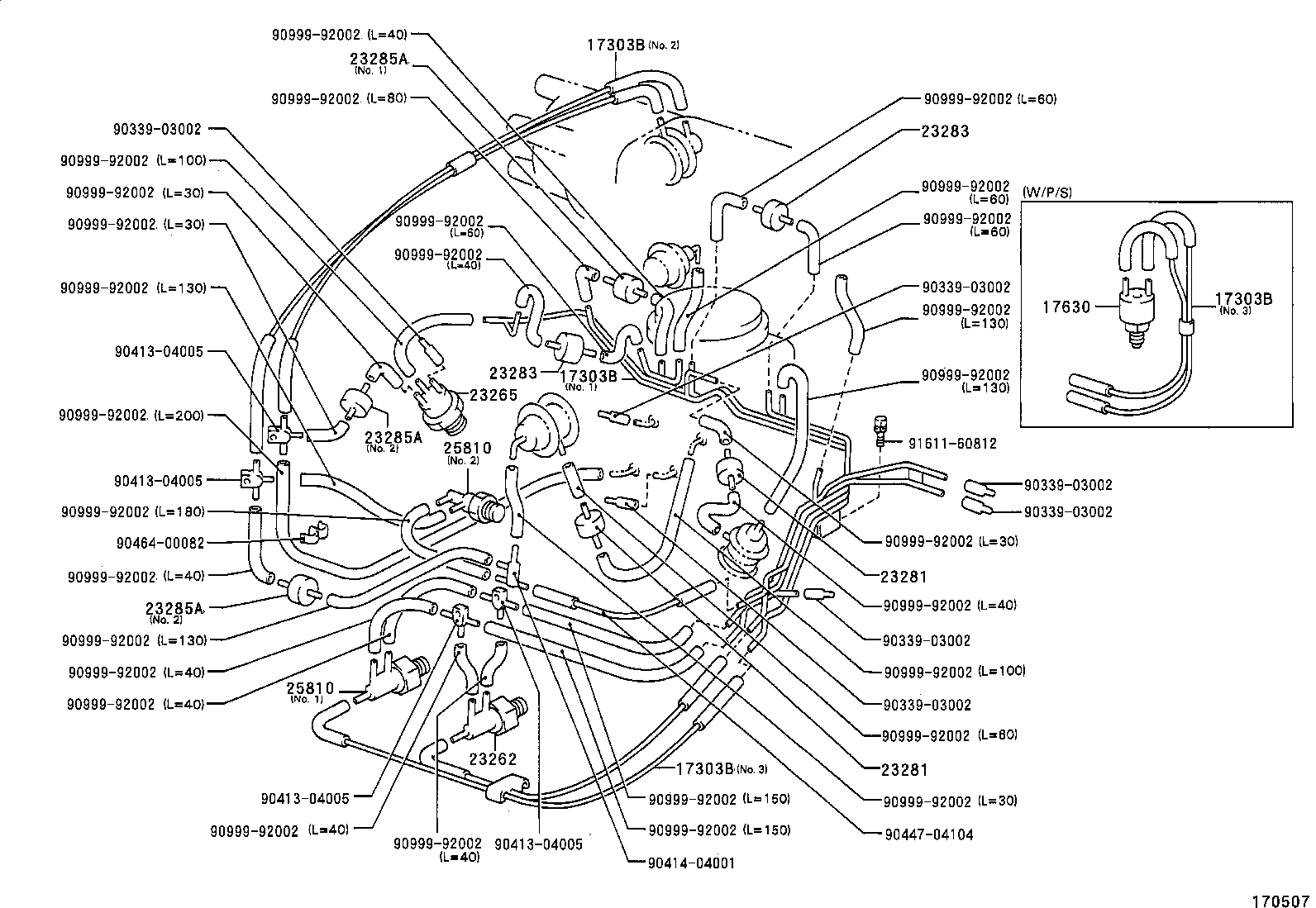

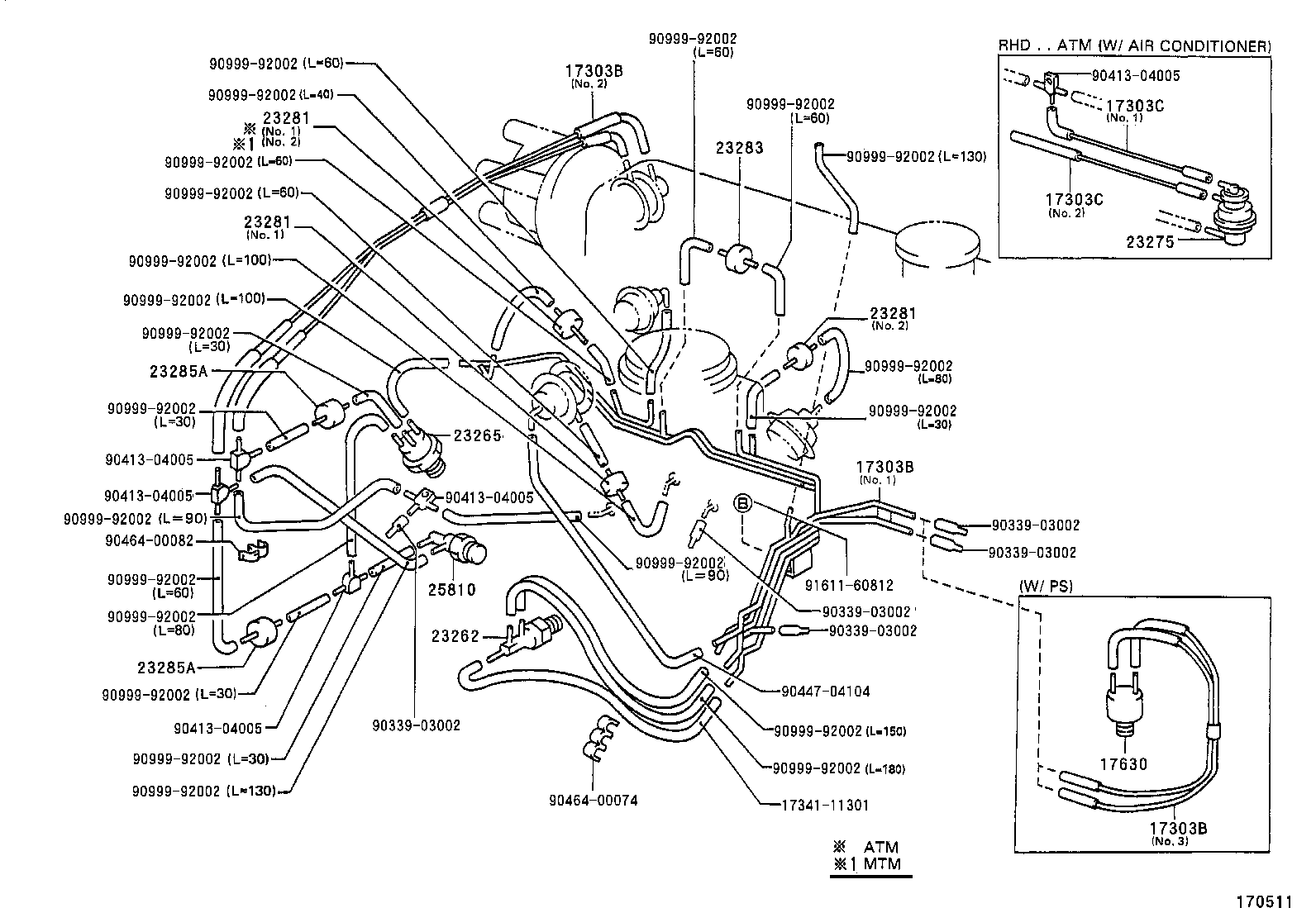

Vacuum Piping
16 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|
| 17302 | Hose Sub-assy, Air |
| 17302A | Clip, Hose |
| 17303B | Pipe Sub-assy, Air, NO.1 |
| 17303C | Pipe Sub-assy, Air, NO.2 |
| 17630 | Valve Assy, Air Control |
| 23262 | Valve, Bimetal Vacuum Switching, NO.1 |
| 23265 | Filter, Gas, NO.1 |
| 23271 | Valve, Thermostatic Vacuum Switching, NO.1 |
| 23275 | Valve, Vacuum Control, NO.1 |
| 23281 | Valve, Vacuum Transmitting, NO.1 |
| 23283 | Valve, Vacuum Transmitting, NO.3 |
| 23285A | Valve, Check, NO.1 |
| 25706 | Pipe Sub-assy, Vacuum Transmitting, NO.1 |
| 25707 | Pipe Sub-assy, Vacuum Transmitting, NO.2 |
| 25760 | Hose Assy, Vacuum Transmitting |
| 25810 | Valve Assy, Bimetal |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
