Toyota Corolla/Altis
2007-12 → 2014-07 · chassis CE140,NDE140,NZE140,ZRE14#,ZZE14# · catalogue 156360 · General
Supported model
Data version 2015-01

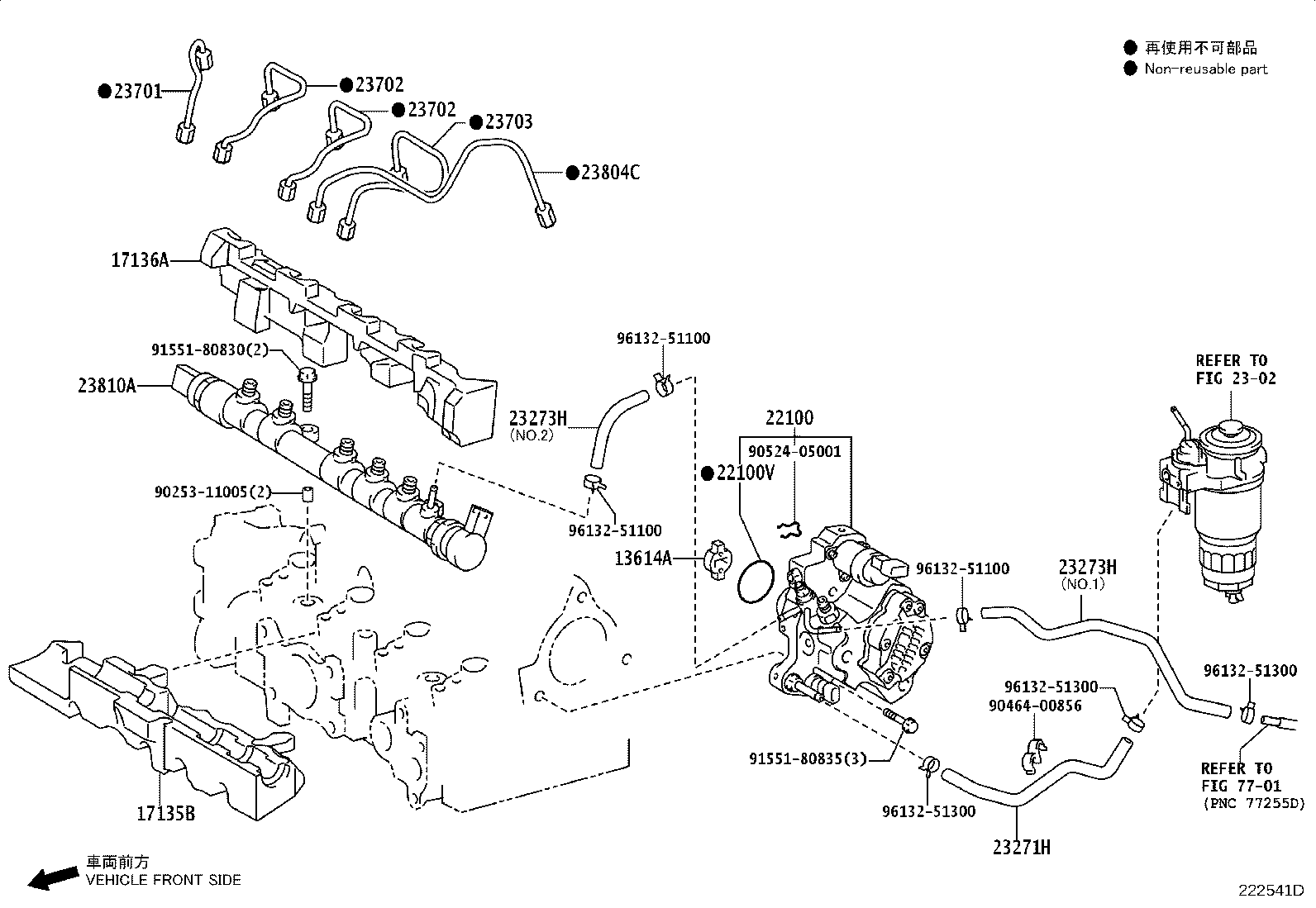

Injection Pump Assembly
23 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 13614A | Coupling, Supply Pump Drive, NO.1 |
| 17135B | Insulator, Intake Manifold, NO.1 |
| 17136A | Insulator, Intake Manifold, NO.2 |
| 22100 | Pump Assy, Injection OR Supply |
| 22100A | Hose OR Pipe, Fuel(FOR INJECTION PUMP TO FUEL FILTER) |
| 22100S | Hose, Fuel(FOR INJECTION PUMP TO FUEL PIPE) |
| 22100V | Ring, O(FOR INJECTION PUMP) |
| 22295 | Bracket, Injection Pump Connector |
| 22811 | Stay, Injection Pump, NO.1 |
| 23271H | Hose, Fuel, NO.1 |
| 23273H | Hose, Fuel, NO.2 |
| 23701 | Pipe Sub-assy, Injection, NO.1 |
| 23702 | Pipe Sub-assy, Injection, NO.2 |
| 23703 | Pipe Sub-assy, Injection, NO.3 |
| 23704 | Pipe Sub-assy, Injection, NO.4 |
| 23741 | Clamp, Injection Pipe, NO.1 |
| 23741A | Bolt, Stud(FOR INJECTION PIPE CLAMP) |
| 23742 | Clamp, Injection Pipe, NO.2 |
| 23743 | Clamp, Injection Pipe, NO.3 |
| 23761 | Pipe, Nozzle Leakage, NO.1 |
| 23804C | Pipe Sub-assy, Fuel Inlet |
| 23810A | Rail Assy, Common |
| 23811 | Pipe, Fuel(FOR FUEL FILTER TO INJECTION PUMP) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
