Toyota Corolla (S.AMERICA)
2002-05 → 2008-09 · chassis CDE120,ZZE12# · catalogue 157350 · General
Discontinued model
Data version 2009-04

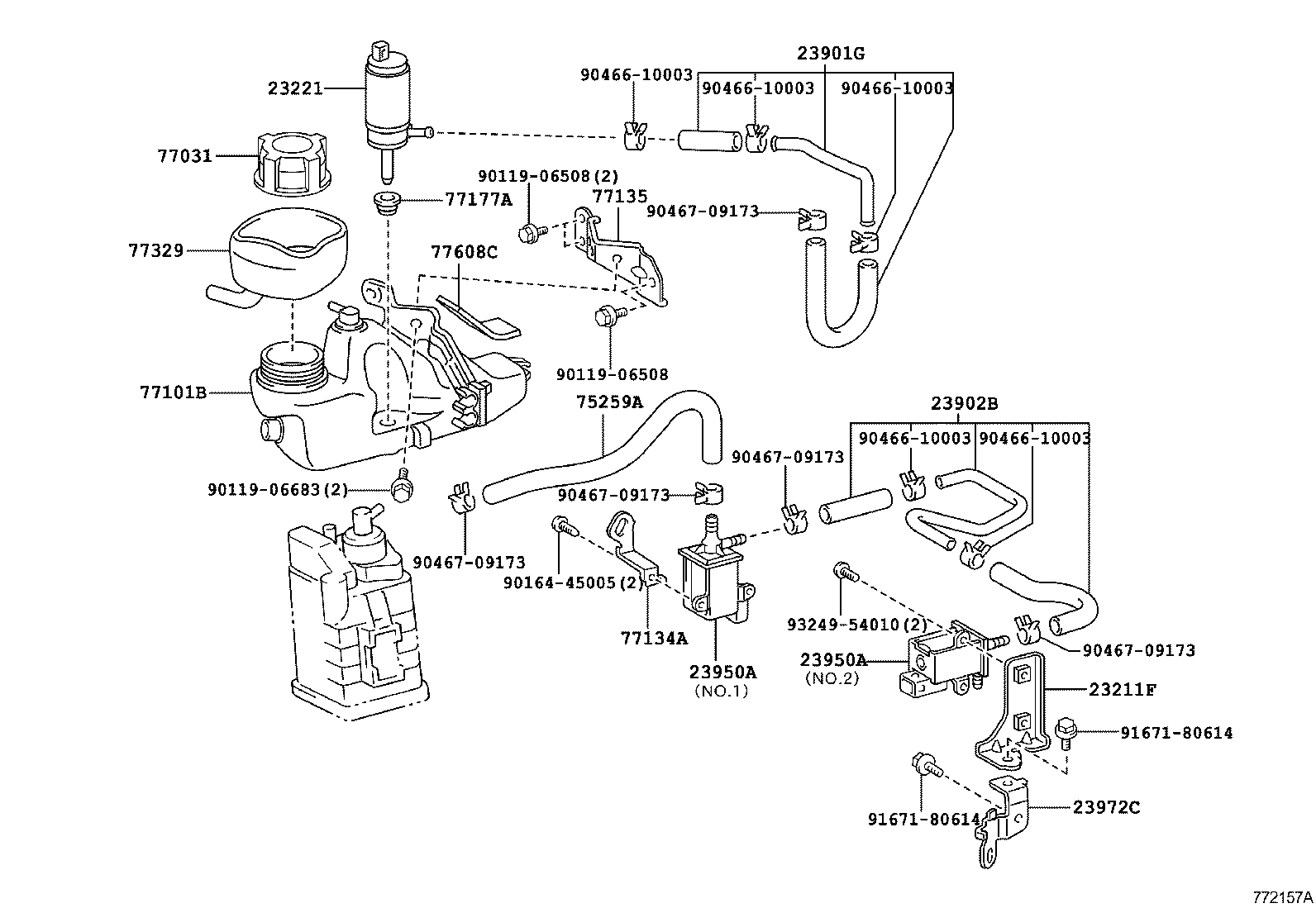

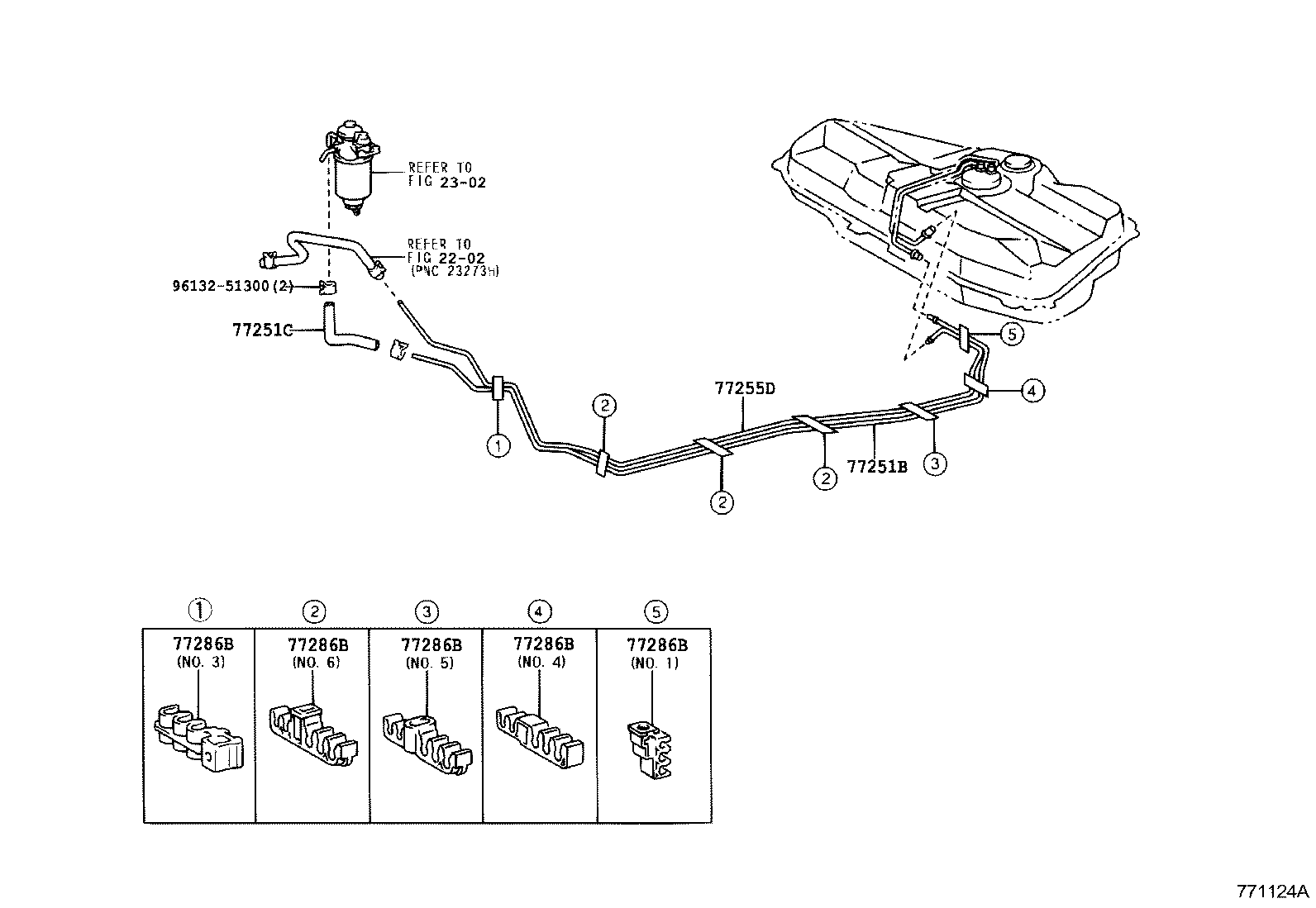

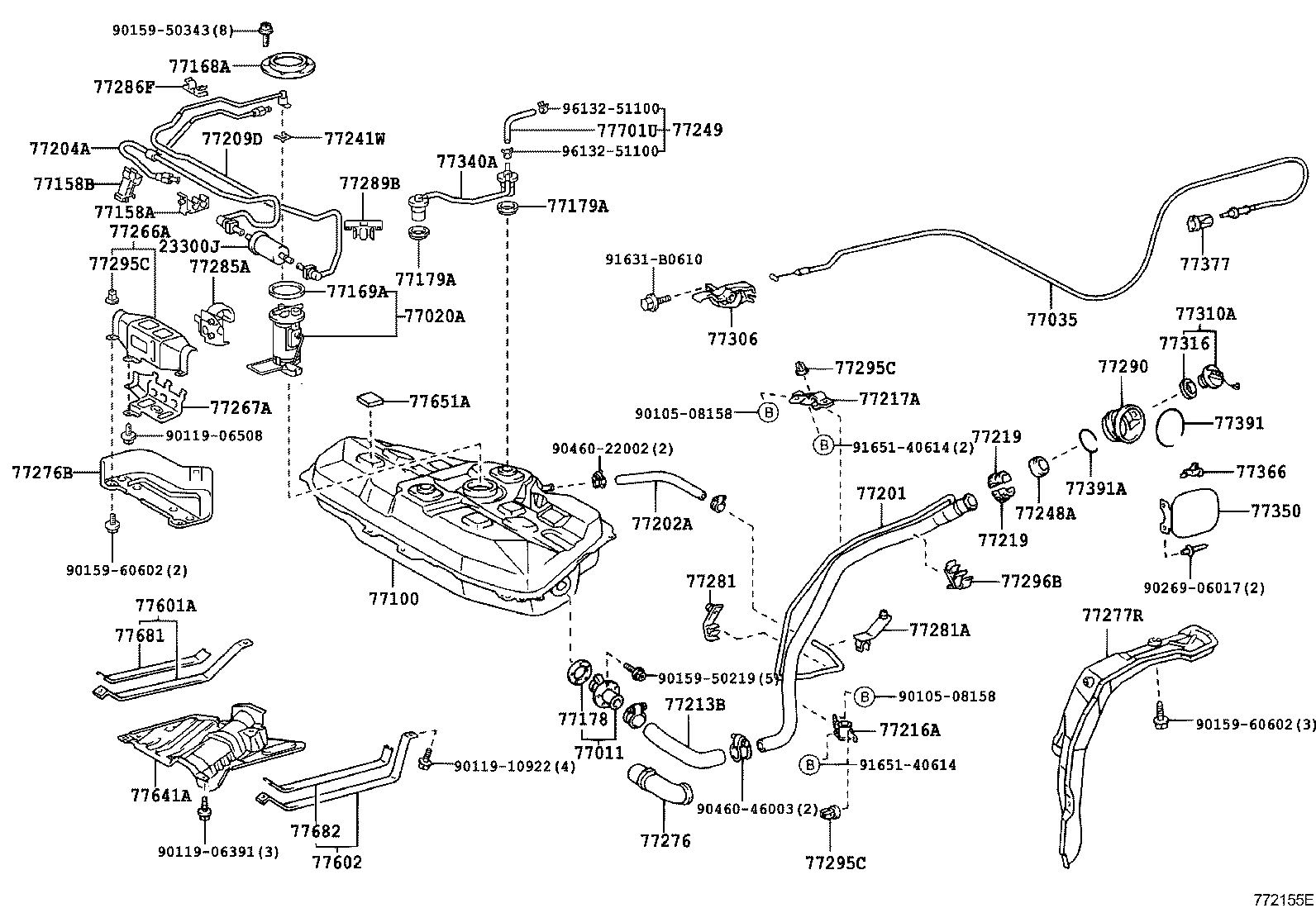

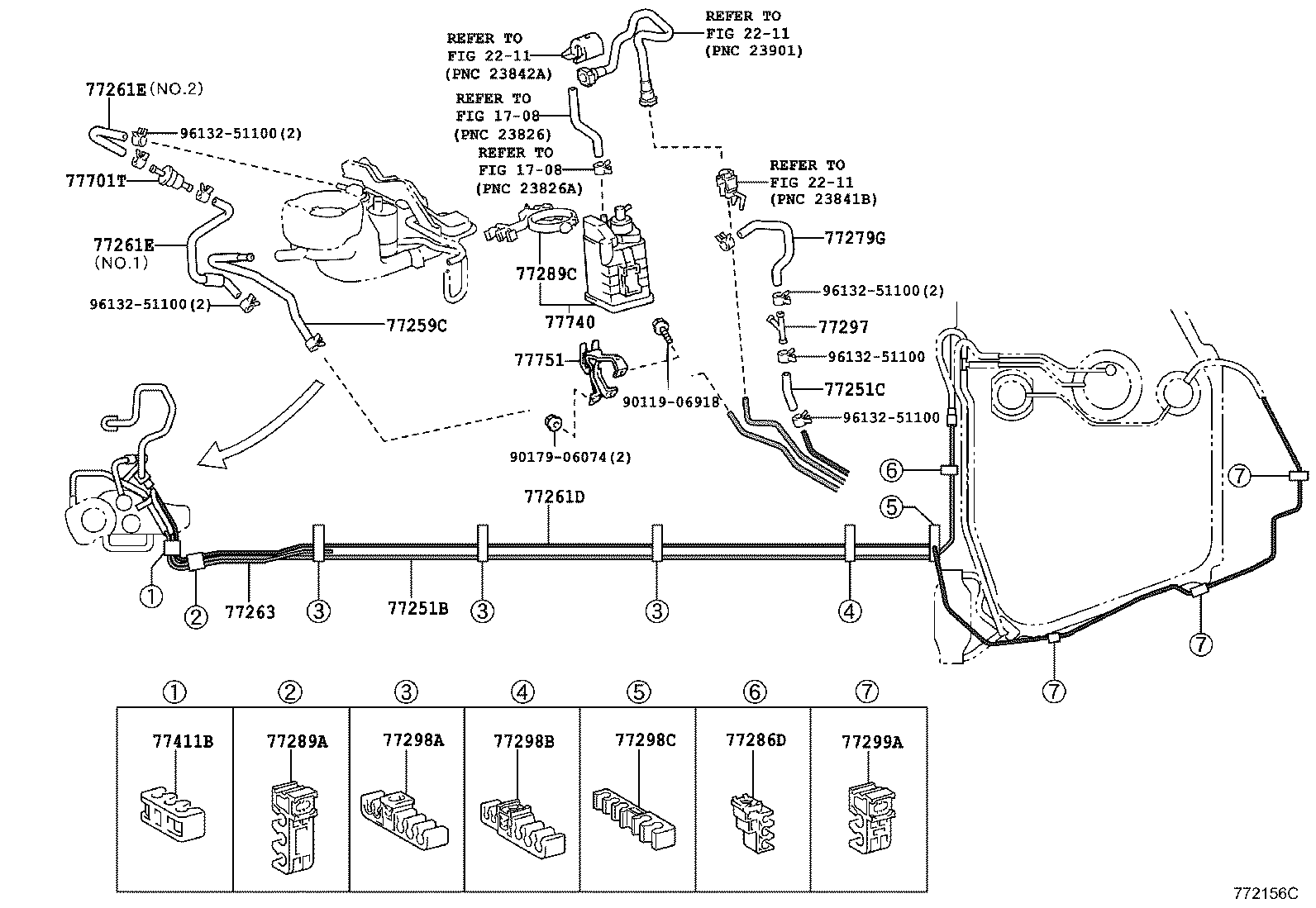

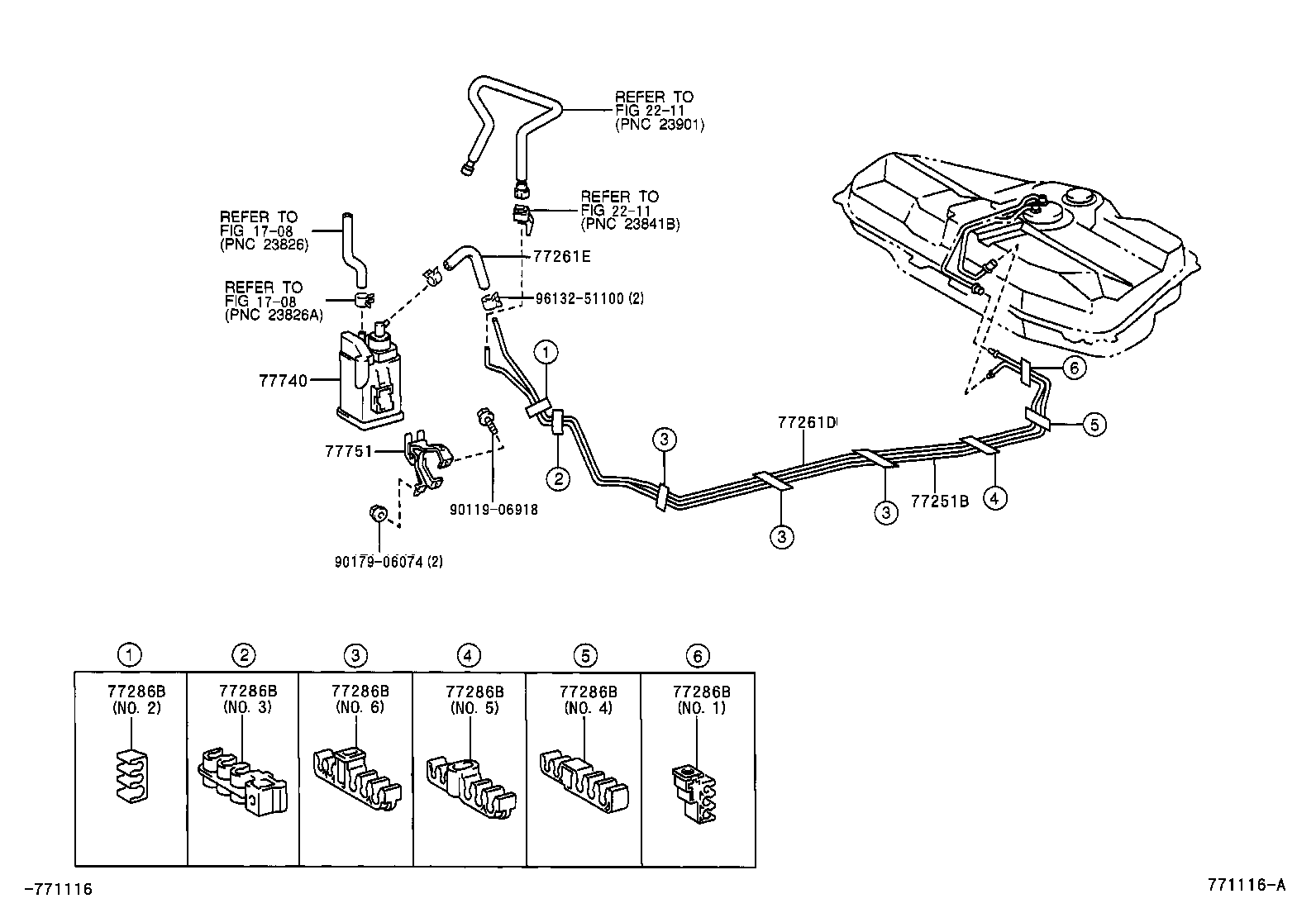

Fuel Tank & Tube
92 part groups · 6 illustrations
Part groups
| PNC | Description |
|---|---|
| 23211F | Bracket |
| 23221 | Pump, Fuel |
| 23300J | Filter Assy, Fuel |
| 23901G | Tube Sub-assy, Fuel |
| 23902B | Tube Sub-assy, Fuel, NO.2 |
| 23950A | Valve Assy, Solenoid |
| 23972C | Bracket, Filter & Solenoid Valve |
| 75259A | Hose, Fuel |
| 77011 | Pipe Sub-assy, Fuel Tank Filler, Lower |
| 77020A | Tube Assy, Fuel Suction W/Pump & Gage |
| 77023 | Filter Sub-assy, Fuel Suction Tube |
| 77024A | Plate Sub-assy, Fuel Suction |
| 77025 | Tube Sub-assy, Fuel Main & Return, Rear |
| 77027 | Tube Sub-assy, Fuel Evaporation, NO.2 |
| 77031 | Cap Assy, Fuel Tank |
| 77035 | Cable Sub-assy, Fuel Lid Lock Control |
| 77100 | Tank Assy, Fuel |
| 77101B | Tank Sub-assy, Fuel, Upper |
| 77134A | Support, Fuel Sub Tank, NO.2 |
| 77135 | Bracket, Check Valve |
| 77158A | Support, Tank Suction Tube |
| 77158B | Support, Tank Suction Tube, NO.1 |
| 77168A | Plate, Fuel Tank Vent Tube Set |
| 77169A | Gasket, Fuel Suction Tube Set |
| 77175 | Support, Fuel Suction, NO.2 |
| 77177A | Gasket, Check Valve |
| 77178 | Gasket, Fuel Tank Filler Pipe, Lower |
| 77179A | Gasket, Fuel Tank Breather Tube |
| 77201 | Pipe Sub-assy, Fuel Tank Inlet |
| 77202A | Hose, Fuel, NO.1 (FOR BREATHER TUBE) |
| 77204A | Tube, Fuel Tank Return |
| 77209D | Tube Sub-assy, Fuel Tank Main |
| 77213B | Hose, Fuel Tank TO Filler Pipe |
| 77216A | Support, Fuel Tank Filler Pipe, NO.1 |
| 77217A | Support, Fuel Tank Filler Pipe, NO.2 |
| 77219 | Cover, Fuel Tank Filler Pipe |
| 77241W | Clip, Tube Joint |
| 77248A | Holder, Fuel Tank Filler Pipe Cover |
| 77249 | Hose, Fuel Emission |
| 77251B | Tube, Fuel Main |
| 77251C | Hose, Fuel, NO.1(FOR FUEL MAIN TUBE) |
| 77255D | Tube, Fuel Return |
| 77259C | Hose, Fuel |
| 77261D | Tube, Fuel Tank TO Canister |
| 77261E | Hose, Fuel, NO.1 (FOR FUEL TANK TO CANISTER TUBE) |
| 77263 | Tube, Fuel Tank TO Canister, NO.3 |
| 77266A | Protector, Fuel Tube, NO.1 |
| 77267A | Protector, Fuel Tube, NO.2 |
| 77276 | Protector, Fuel Hose |
| 77276B | Protector, Fuel Hose |
| 77277R | Protector, Fuel Tank Filler Pipe |
| 77279G | Hose, Fuel, NO.2 |
| 77281 | Bracket, Fuel Main Tube, NO.1 |
| 77281A | Clamp, Fuel Filler Pipe |
| 77285A | Support, Fuel Return And Main Tube |
| 77286B | Clamp, Fuel Tube W/Grommet, NO.2 |
| 77286D | Clamp, Fuel Tube, NO.2 |
| 77286F | Clamp, Fuel Tube, NO.2 |
| 77289A | Clamp, Fuel Tube W/Grommet, NO.3 |
| 77289B | Clamp, Fuel Tube, NO.3 |
| 77289C | Clamp, Fuel Tube, NO.4 |
| 77290 | Shield Assy, Fuel Tank Filler Pipe |
| 77295C | Grommet, Fuel Tube |
| 77296B | Support, Fuel Tube Protector, NO.1 |
| 77297 | Connector, Fuel Tube |
| 77298A | Clamp, Fuel Tube, NO.4 |
| 77298B | Clamp, Fuel Tube, NO.4 |
| 77298C | Clamp, Fuel Tube, NO.4 |
| 77299A | Clamp, Fuel Tube, NO.5 |
| 77306 | Lever Sub-assy, Fuel Lid Lock Open |
| 77310A | Cap Assy, Fuel Tank |
| 77316 | Gasket, Fuel Tank Cap |
| 77329 | Cover, Fuel Tank Cap |
| 77340A | Valve Assy, Fuel Cut Off W/Tube |
| 77350 | Lid Assy, Fuel Filler Opening |
| 77366 | Spring, Fuel Filler Opening Lid Hinge |
| 77377 | Retainer, Fuel Filler Opening Lid Lock |
| 77391 | Ring, Fuel Inlet Box |
| 77391A | Ring, Fuel Inlet Box |
| 77411B | Support, Fuel Tube Grommet, NO.1 |
| 77601A | Band Sub-assy, Fuel Tank, NO.1 |
| 77602 | Case Sub-assy, Fuel Tank, Upper |
| 77608C | Cushion Set, Fuel Tank |
| 77641A | Protector, Fuel Tank, NO.1 |
| 77651A | Cushion, Fuel Tank, NO.1 |
| 77681 | Seat, Fuel Tank Band, RH |
| 77682 | Seat, Fuel Tank Band, LH |
| 77701T | Valve, Check (FOR MAIN FUEL TANK) |
| 77701U | Hose, Fuel (FOR CHECK VALVE) |
| 77740 | Canister Assy, Charcoal |
| 77751 | Bracket, Charcoal Canister Base |
| 77785 | Harness, Fuel Pump |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
