Toyota Levin/Hybrid
2014-08 → 2019-05 · chassis NRE181,ZRE18#,ZWE182 · catalogue 168310 · General
Supported model
Data version 2019-05
Battery & Battery Cable
25 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|
| 28800 | Battery |
| 28800A | Terminal, Battery Positive |
| 28800D | Cover, Connector(FOR BATTERY TERMINAL) |
| 28800J | Terminal, Battery Negative |
| 28885B | Hose, Battery |
| 28899 | Insulator, Battery |
| 82685F | Main Battery Caution Plate, NO.1 |
| 89892A | Sensor, Battery Voltage |
| G3834 | Grip, Service Plug |

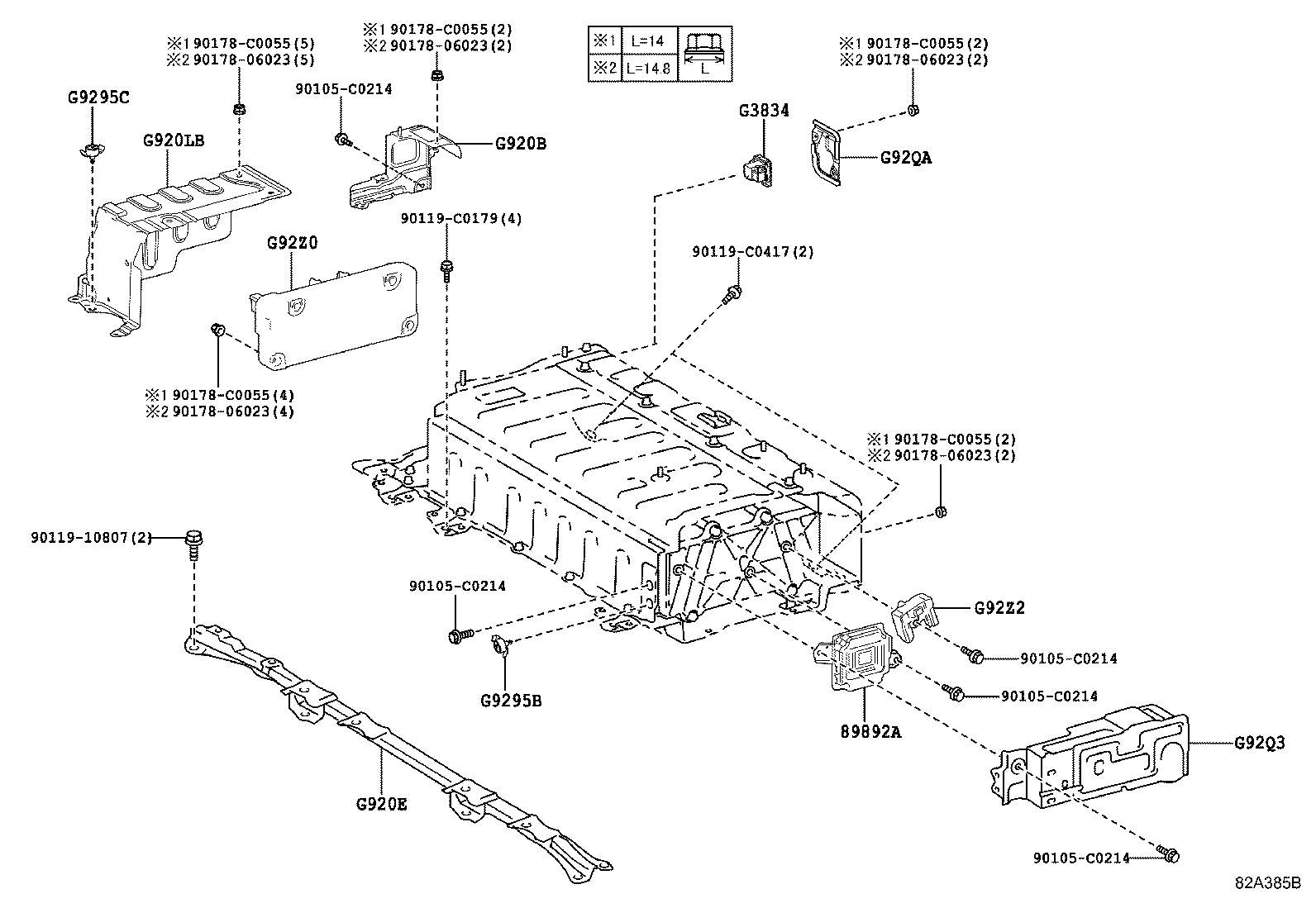

| G920B | Bracket Sub-assy, HV Battery Carrier, NO.1 |
| G920E | Carrier Sub-assy, HV Battery, Lower |
| G920LB | Cover Sub-assy, Hybrid Battery, RH |

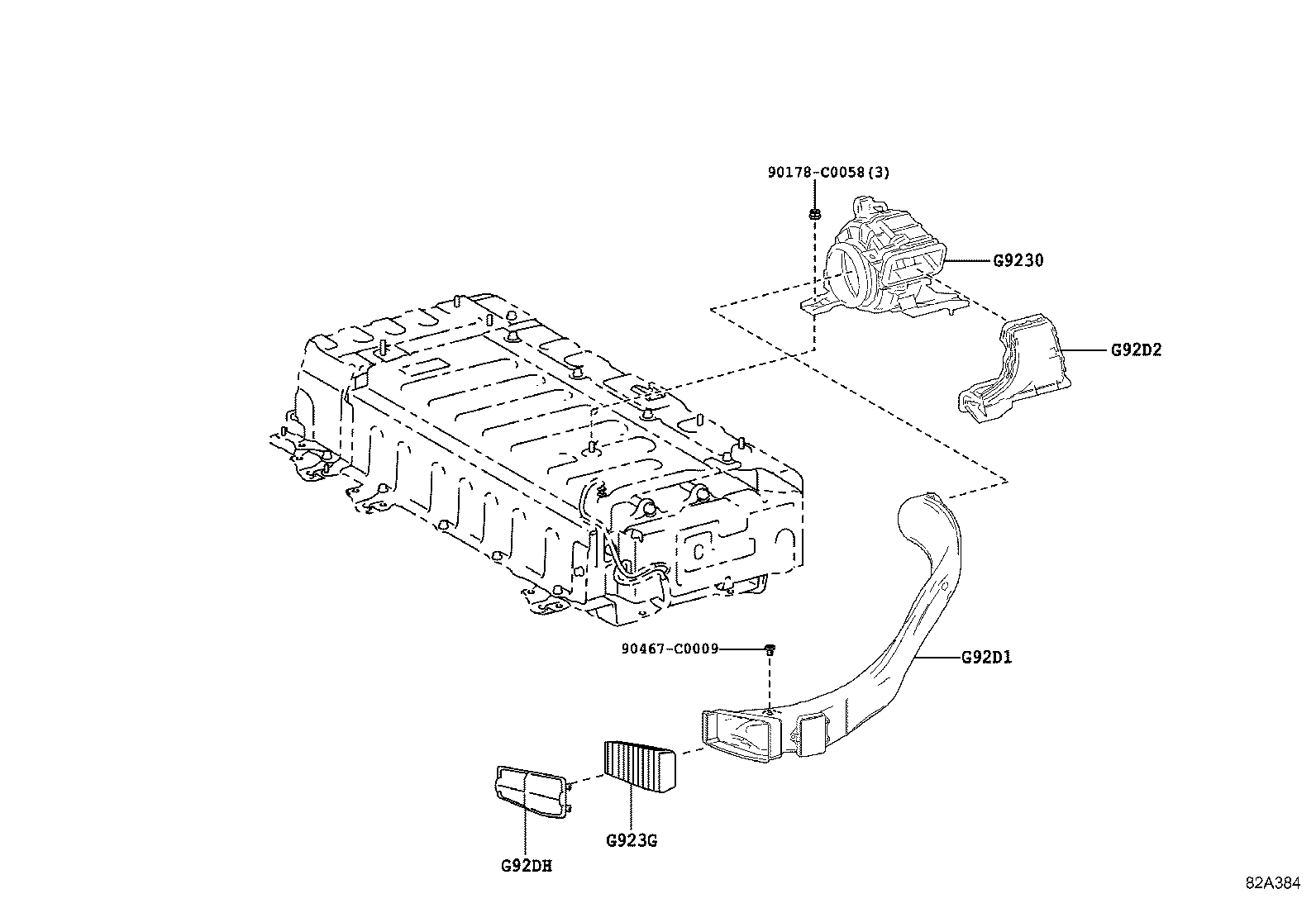

| G9230 | Blower Assy, Battery Cooling |
| G923G | Mesh, Battery Cooling Blower |
| G9288 | Label, Battery Charging Notice |
| G9295B | Striker, Battery Cover Lock |
| G9295C | Striker, Battery Cover Lock, NO.2 |
| G92D1 | Duct, Hybrid Battery Intake, NO.1 |
| G92D2 | Duct, Hybrid Battery Intake, NO.2 |
| G92DH | Filter, HV Battery Intake, NO.1 |
| G92Q3 | Panel, HV Battery Shield, NO.3 |
| G92QA | Panel, HV Battery Shield, NO.8 |
| G92Z0 | Block Assy, HV Battery Junction |
| G92Z2 | Block, Hybrid Battery Terminal |

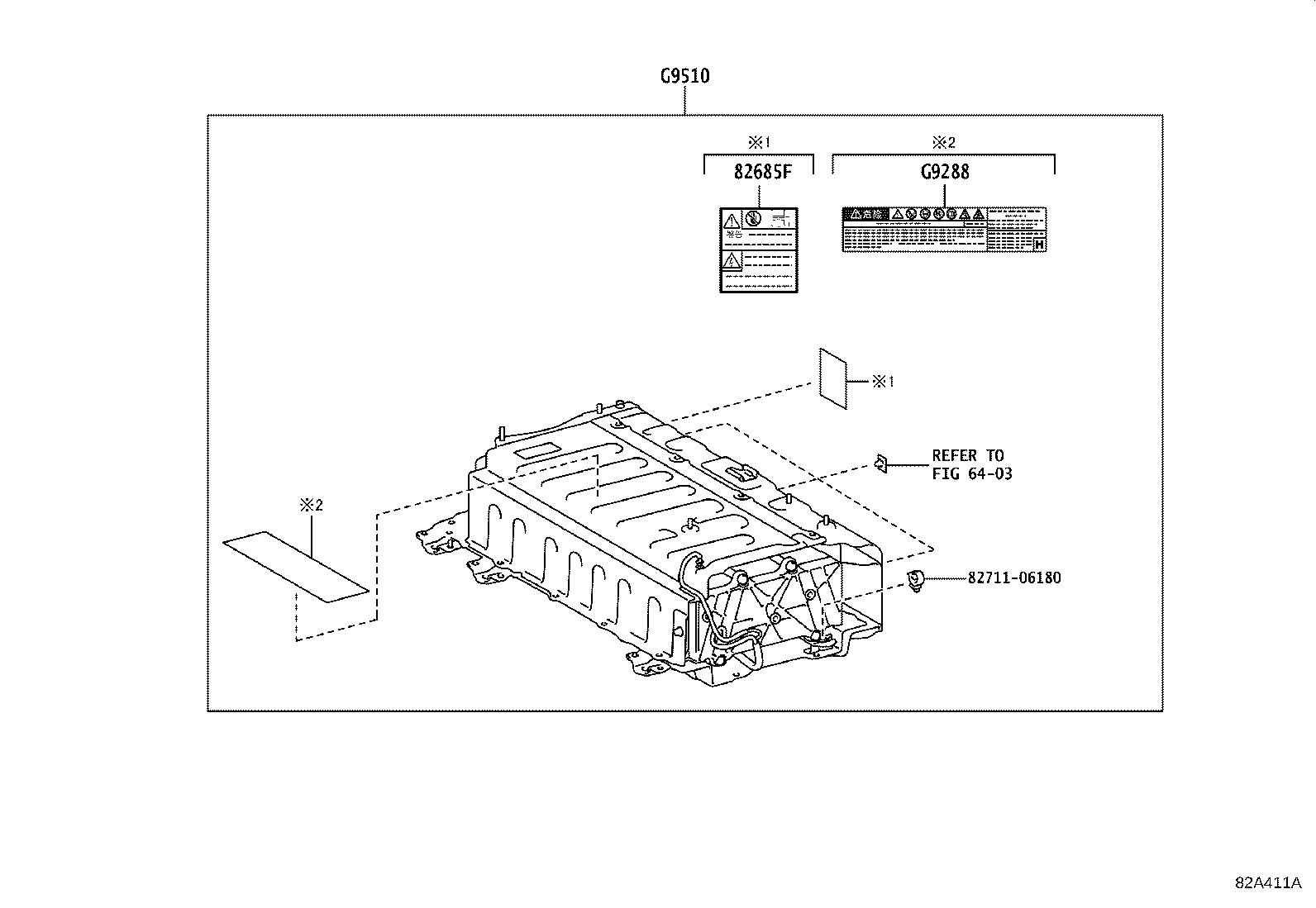

| G9510 | Battery Assy, HV Supply |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
