Toyota Levin
2019-04 → 2022-06 · chassis ZWE183 · catalogue 16B310 · General
Supported model
Data version 2023-09
Battery & Battery Cable
26 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 28800A | Terminal, Battery Positive |
| 28800D | Cover, Connector(FOR BATTERY TERMINAL) |
| 28885B | Hose, Battery |
| 89890A | Computer Assy, Battery |
| G3829A | Fuse, Electric Vehicle |
| G3834 | Grip, Service Plug |
| G3850 | Box Assy, Traction Battery Device, NO.1 |
| G3860 | Box Assy, Traction Battery Device, NO.2 |
| G3861 | Relay, HV Battery Heater |

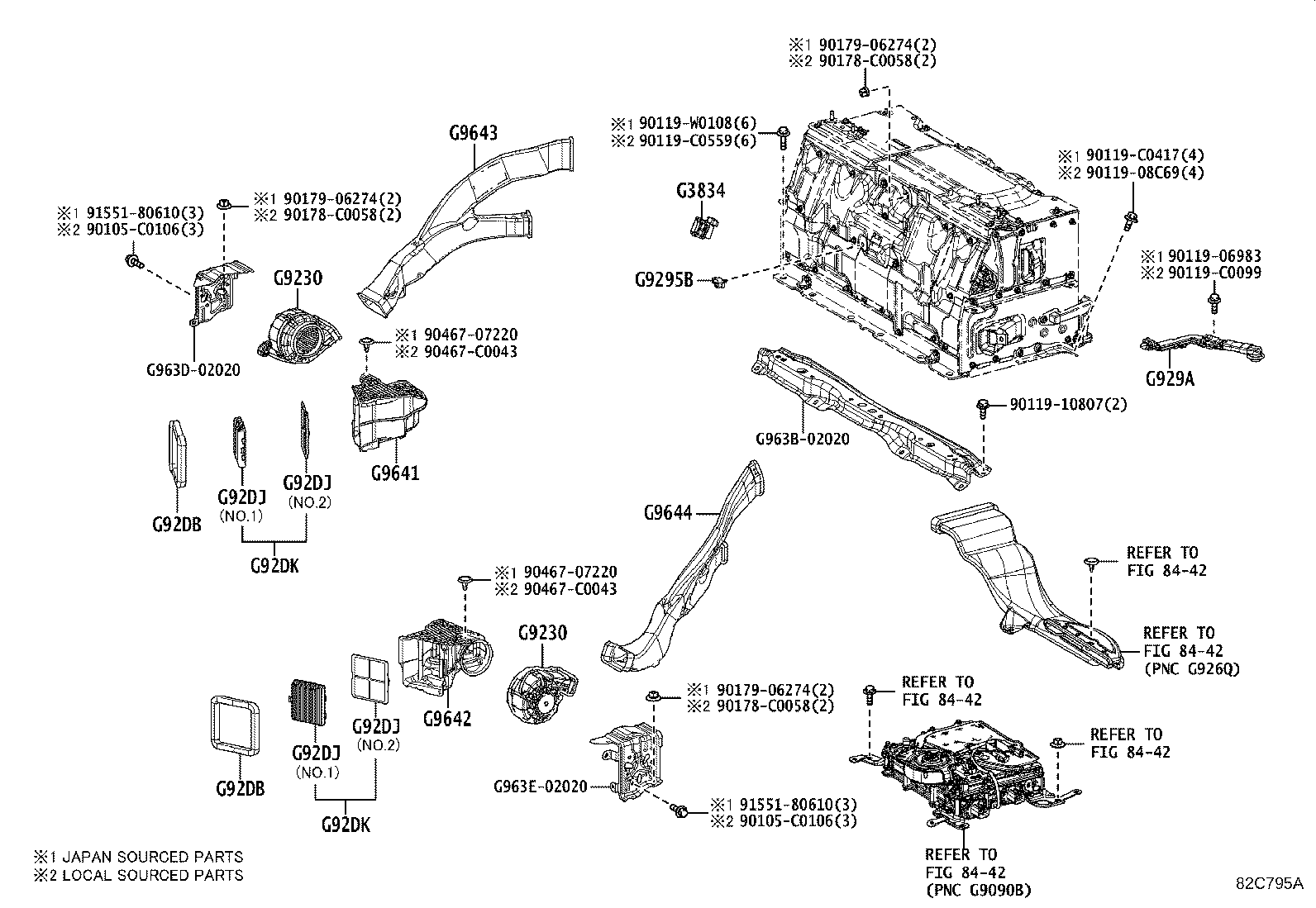

| G9230 | Blower Assy, Battery Cooling |
| G9295B | Striker, Battery Cover Lock |
| G929A | Hose, HV Battery, NO.1 |
| G92DB | Seal, Hybrid Battery, NO.1 |
| G92DJ | Filter, HV Battery Intake, NO.2 |
| G92DK | Filter, HV Battery Intake, NO.3 |
| G92Z2 | Block, Hybrid Battery Terminal |

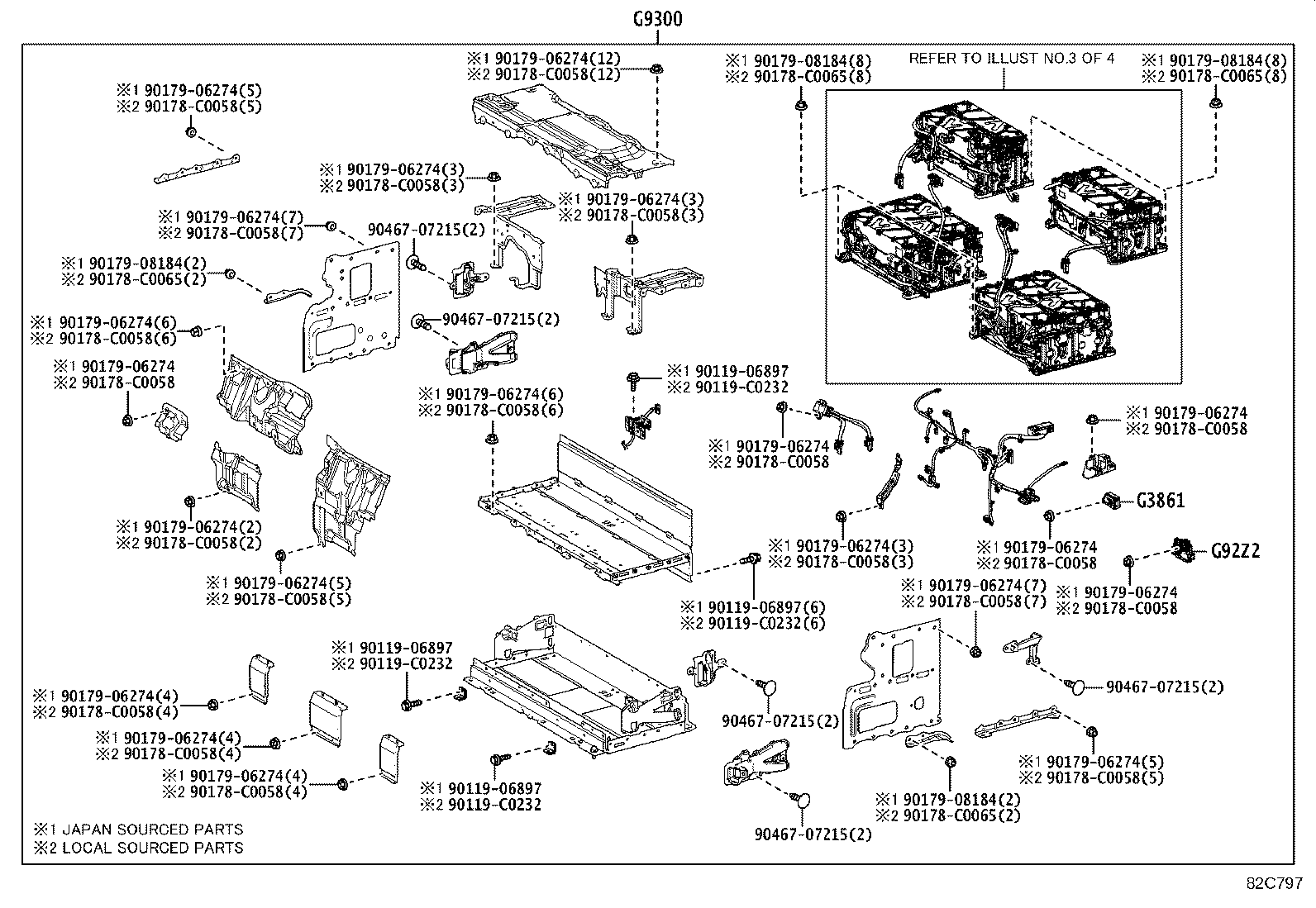

| G9300 | Battery Assy, Traction Supply |

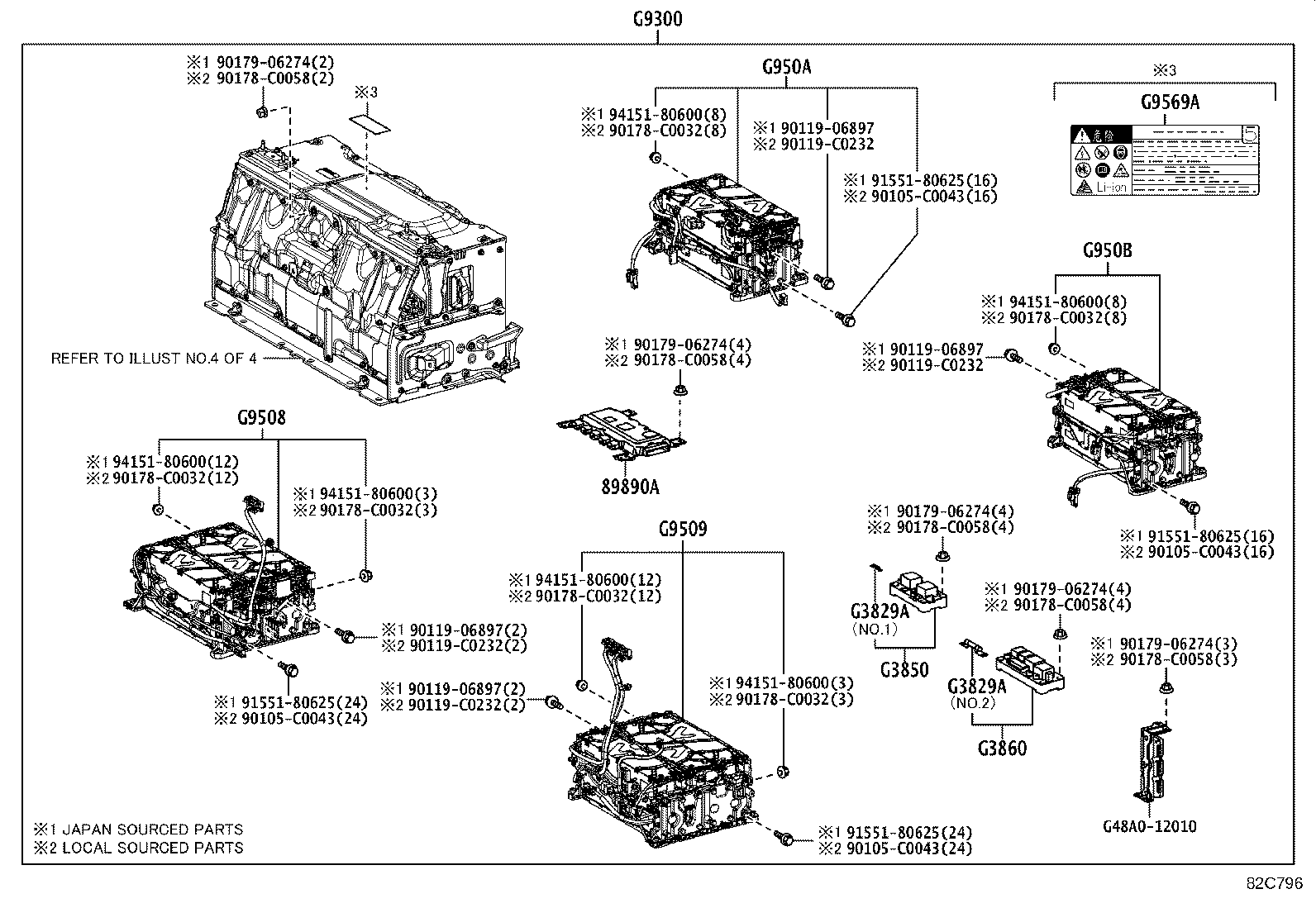

| G9508 | Stack Sub-assy, HV Supply, NO.1 |
| G9509 | Stack Sub-assy, HV Supply, NO.2 |
| G950A | Stack Sub-assy, HV Supply, NO.3 |
| G950B | Stack Sub-assy, HV Supply, NO.4 |
| G9569A | Label, Lithium Ion Battery Caution |
| G9641 | Duct, Traction Battery, NO.1 |
| G9642 | Duct, Traction Battery, NO.2 |
| G9643 | Duct, Traction Battery, NO.3 |
| G9644 | Duct, Traction Battery, NO.4 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
