Toyota BZ3C
2024-12 → present · chassis BEAG11 · catalogue 183210 · General
Supported model
Data version 2024-11

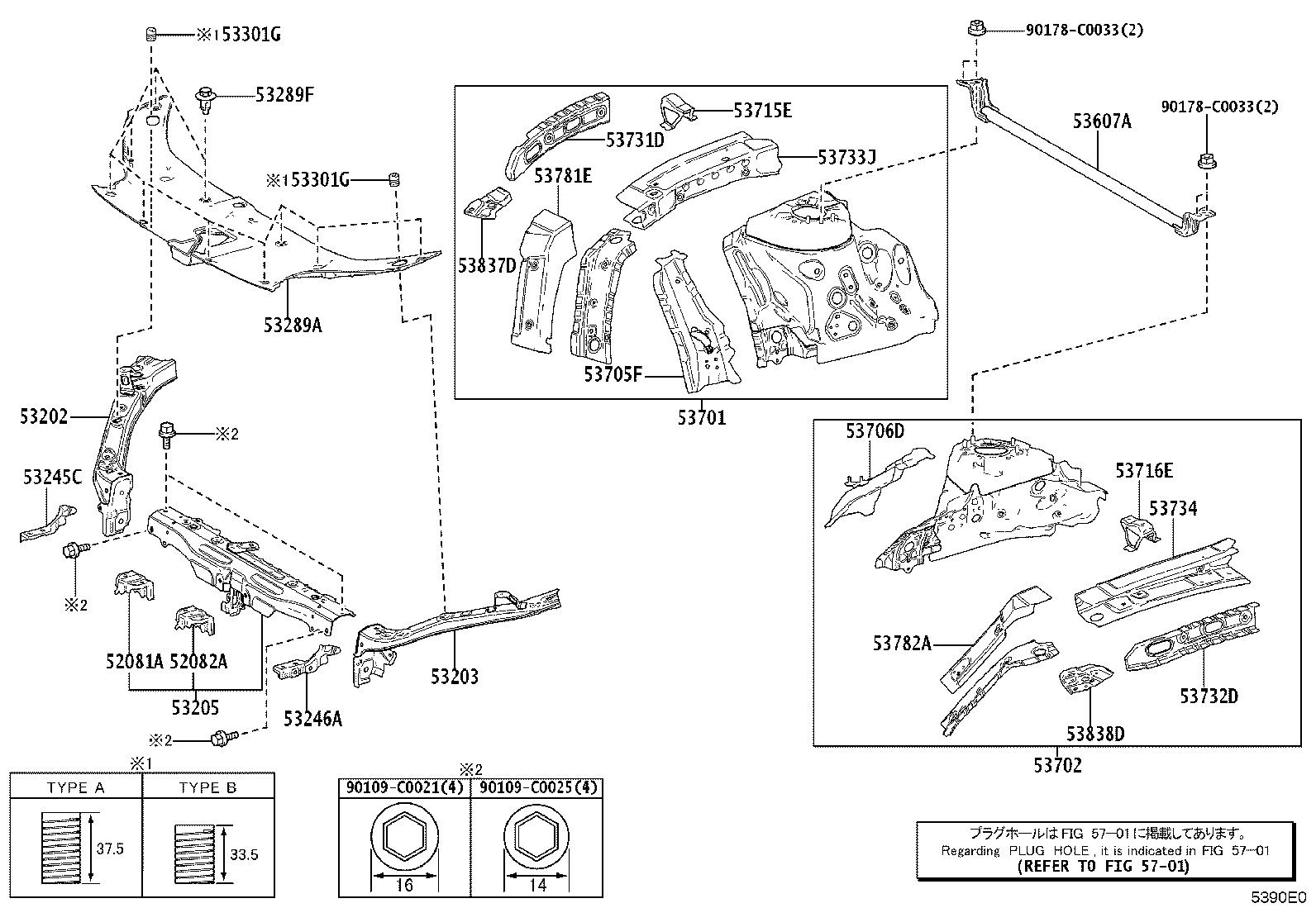

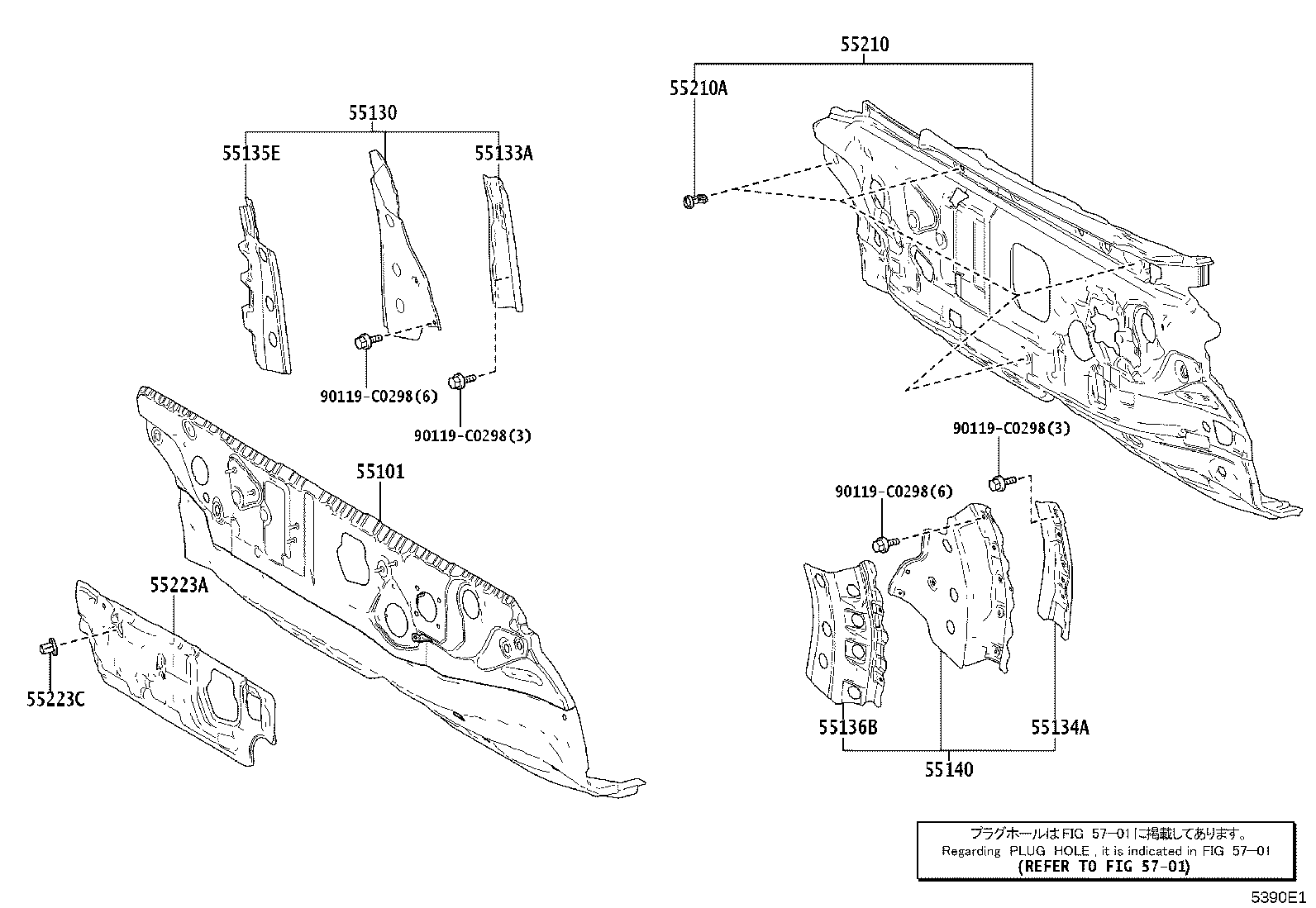

Front Fender Apron & Dash Panel
41 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 16593C | Guide, Radiator Air, NO.1 |
| 16691A | Plate, Radiator Side Air Guide, Front RH |
| 52081A | Stay Sub-assy, Front Bumper, RH |
| 52082A | Stay Sub-assy, Front Bumper, LH |
| 53019F | Shutter Sub-assy, Radiator |
| 53155J | Seal, Radiator Grille, NO.1 |
| 53180D | Shutter Assy, Radiator |
| 53202 | Support Sub-assy, Radiator, RH |
| 53203 | Support Sub-assy, Radiator, LH |
| 53205 | Support Sub-assy, Radiator, Upper |
| 53245C | Bracket, Headlamp Mounting, Upper RH |
| 53246A | Bracket, Headlamp Mounting, Upper LH |
| 53289A | Cover, Radiator Support Opening |
| 53289F | Clip(FOR RADIATOR SUPPORT OPENING COVER) |
| 53301G | Cushion, Hood Bumper |
| 53607A | Brace Sub-assy, Front Suspension, Upper Center |
| 53701 | Apron Sub-assy, Front Fender, RH |
| 53702 | Apron Sub-assy, Front Fender, LH |
| 53705F | Brace Sub-assy, Fender Apron, RH |
| 53706D | Member Sub-assy, Front Apron TO Cowl Side, LH |
| 53715E | Extension, Front Fender Apron, Rear RH |
| 53716E | Extension, Front Fender Apron, Rear LH |
| 53731D | Member, Front Apron TO Cowl Side, Upper RH |
| 53732D | Member, Front Apron TO Cowl Side, Upper LH |
| 53733J | Member, Front Apron TO Cowl Side, Outer Front RH |
| 53734 | Patch, Front Fender Apron, NO.4 |
| 53781E | Bracket, Front Suspension Upper Arm, NO.1 RH |
| 53782A | Bracket, Front Suspension Upper Arm, NO.1 LH |
| 53837D | Bracket, Front Side Panel, NO.2 RH |
| 53838D | Bracket, Front Side Panel, NO.2 LH |
| 55101 | Panel Sub-assy, Dash |
| 55130 | Plate Assy, Fender Apron Set, RH |
| 55133A | Reinforcement, Dash TO Floor, RH |
| 55134A | Reinforcement, Dash TO Floor, LH |
| 55135E | Bracket, Toe Board, RH |
| 55136B | Bracket, Toe Board, LH |
| 55140 | Plate Assy,Fender Apron Set, LH |
| 55210 | Insulator Assy, Dash Panel |
| 55210A | Clip |
| 55223A | Insulator, Dash Panel, Outer |
| 55223C | Clip |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
