Toyota BZ3C
2024-12 → present · chassis BEAG11 · catalogue 183210 · General
Supported model
Data version 2024-11

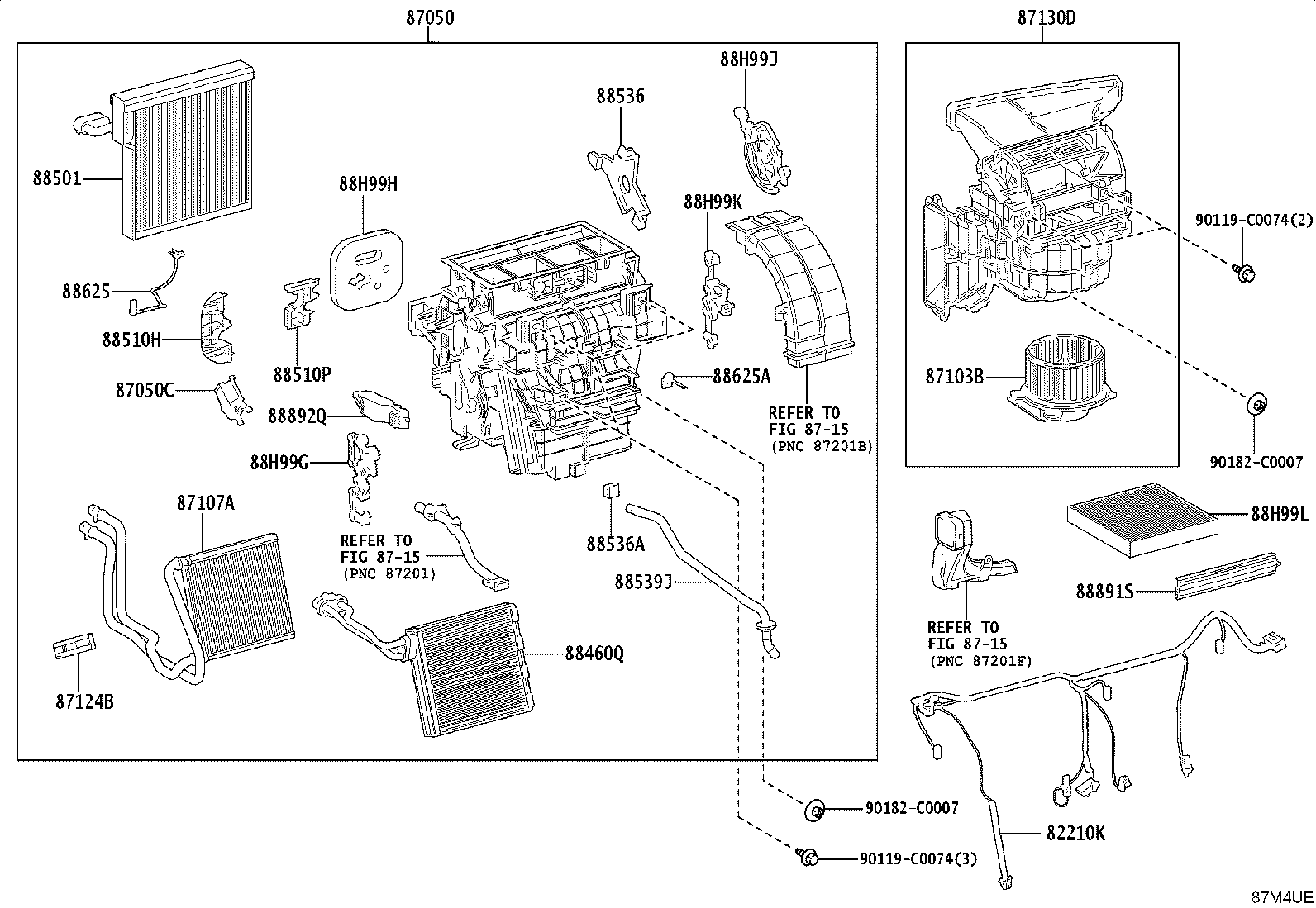

Heating & Air Conditioning - Cooler Unit
24 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 82210K | Harness Assy, Air Conditioner |
| 87050 | Radiator Assy, Air Conditioner |
| 87050C | Damper Servo Sub-assy, Air Conditioner Radiator, NO.1 |
| 87103B | Motor Sub-assy, Blower W/Fan |
| 87107A | Unit Sub-assy, Heater Radiator |
| 87124B | Clamp, Heater |
| 87130D | Blower Assy |
| 88051D | Generator Sub-assy, Ion |
| 88460Q | Condenser Assy |
| 88501 | Evaporator Sub-assy, Cooler, NO.1 |
| 88510H | Plate, Cooler Unit, NO.1 |
| 88510P | Plate, Cooler Unit, NO.2 |
| 88536 | Bracket, Cooling Unit, NO.1 |
| 88536A | Bracket, Cooling Unit, NO.2 |
| 88539J | Hose, Drain Cooler |
| 88625 | Thermistor, Cooler, NO.1 |
| 88625A | Thermistor, Cooler NO.2 |
| 88891S | Cover, Cooler, NO.1 |
| 88892Q | Plate, Cooler |
| 88H99G | Parts, Cooling Unit, NO.1 |
| 88H99H | Parts, Cooling Unit, NO.2 |
| 88H99J | Parts, Cooling Unit, NO.3 |
| 88H99K | Parts, Cooling Unit, NO.4 |
| 88H99L | Parts, Cooling Unit, NO.5 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
