Toyota Prius V
2012-03 → 2021-08 · chassis ZVW40 · catalogue 225310 · General
Supported model
Data version 2017-12

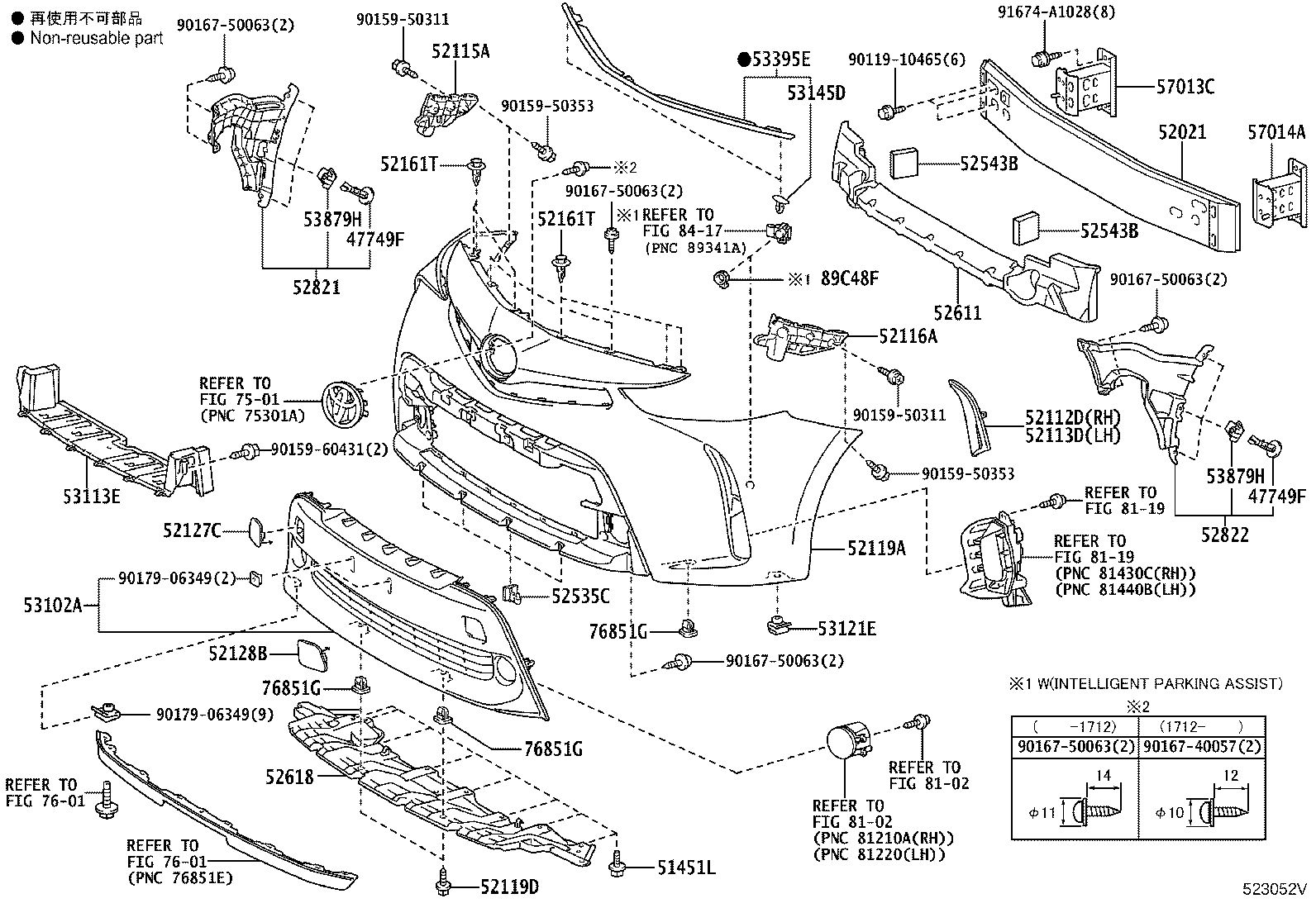

Front Bumper & Bumper Stay
32 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 47749F | Clip, Pin Hold |
| 51451L | Bolt, NO.1 |
| 52021 | Reinforcement Sub-assy, Front Bumper |
| 52112D | Extension, Front Bumper, RH |
| 52113D | Extension, Front Bumper, LH |
| 52114A | Bracket, Front Bumper Extension Mounting |
| 52115A | Support, Front Bumper Side, RH |
| 52116A | Support, Front Bumper Side, LH |
| 52119A | Cover, Front Bumper |
| 52119D | Screw, NO.1 |
| 52127C | Cover, Front Bumper Hole |
| 52128B | Cover, Front Bumper Hole, LH |
| 52161T | Piece, Front Bumper |
| 52535C | Retainer, Front Bumper Side |
| 52543B | Seal, Front Bumper |
| 52611 | Absorber, Front Bumper Energy |
| 52618 | Absorber, Front Bumper, Lower |
| 52821 | Duct, Air Intake, RH |
| 52822 | Duct, Air Intake, LH |
| 53102A | Grille Sub-assy, Radiator, Lwr |
| 53112E | Grille, Radiator, Lower NO.1 |
| 53113E | Grille, Radiator, Lower NO.2 |
| 53121E | Clip(FOR FRONT BUMPER), NO.1 |
| 53145D | Clip, Radiator Grille |
| 53395E | Seal, Hood TO Front End Panel |
| 53879H | Retainer, Front Fender Liner |
| 57013C | Bracket Sub-assy, Front Side Member, RH |
| 57014A | Bracket Sub-assy, Front Side Member, LH |
| 76851G | Grommet, Screw, NO.1 |
| 81481E | Cover, Fog Lamp, RH |
| 81482C | Cover, Fog Lamp, LH |
| 89C48F | Retainer, Ultrasonic Sensor, Front Side |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
