Toyota GT86/86
2012-04 → 2016-07 · chassis ZN6 · catalogue 264210 · General
Supported model
Data version 2017-01
Camshaft & Valve
27 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|

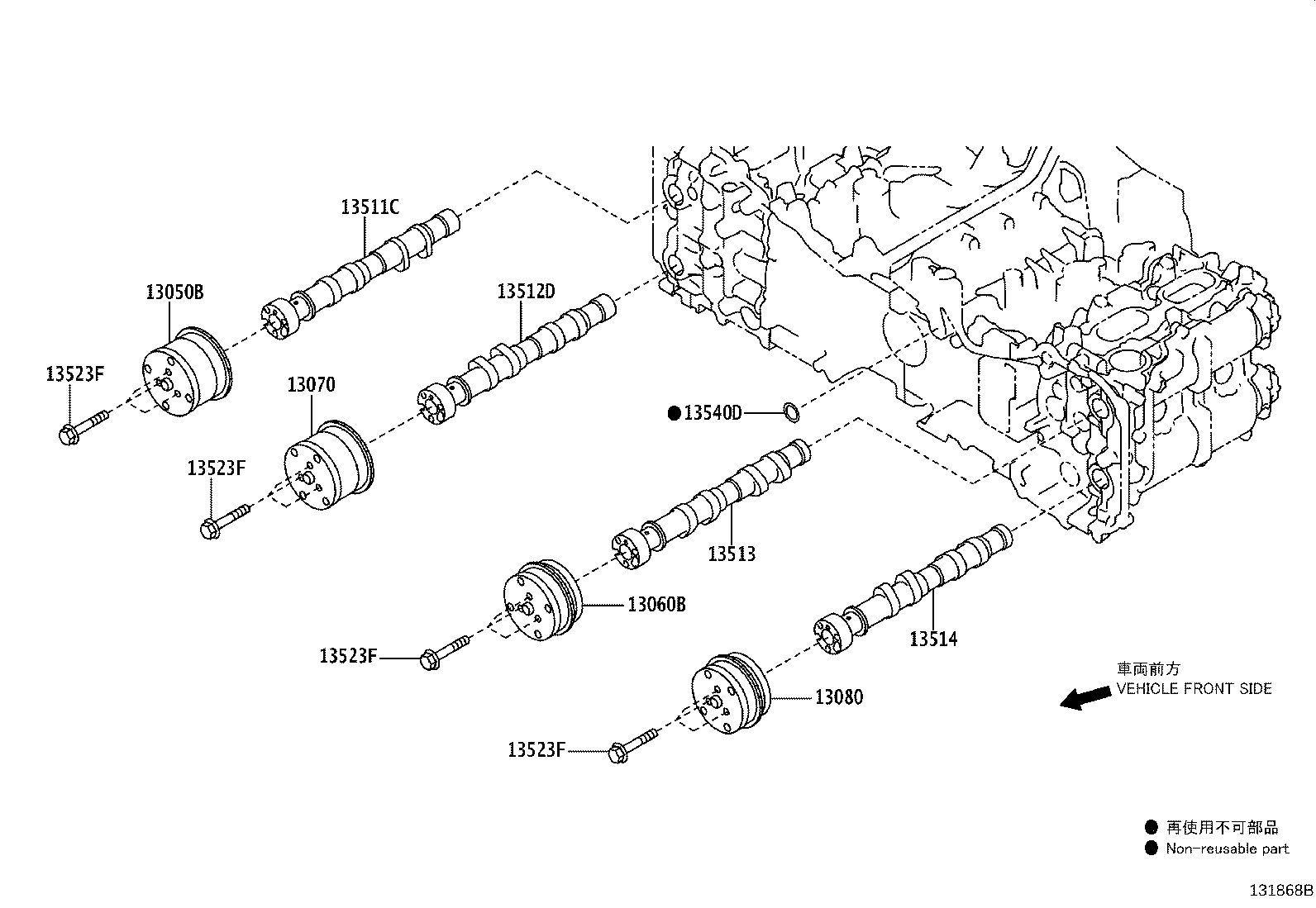

| 13050B | Gear Assy, Camshaft Timing Intake, RH |
| 13060B | Gear Assy, Camshaft Timing Intake, LH |
| 13070 | Gear Assy, Camshaft Timing Exhaust, RH |
| 13080 | Gear Assy, Camshaft Timing Exhaust, LH |

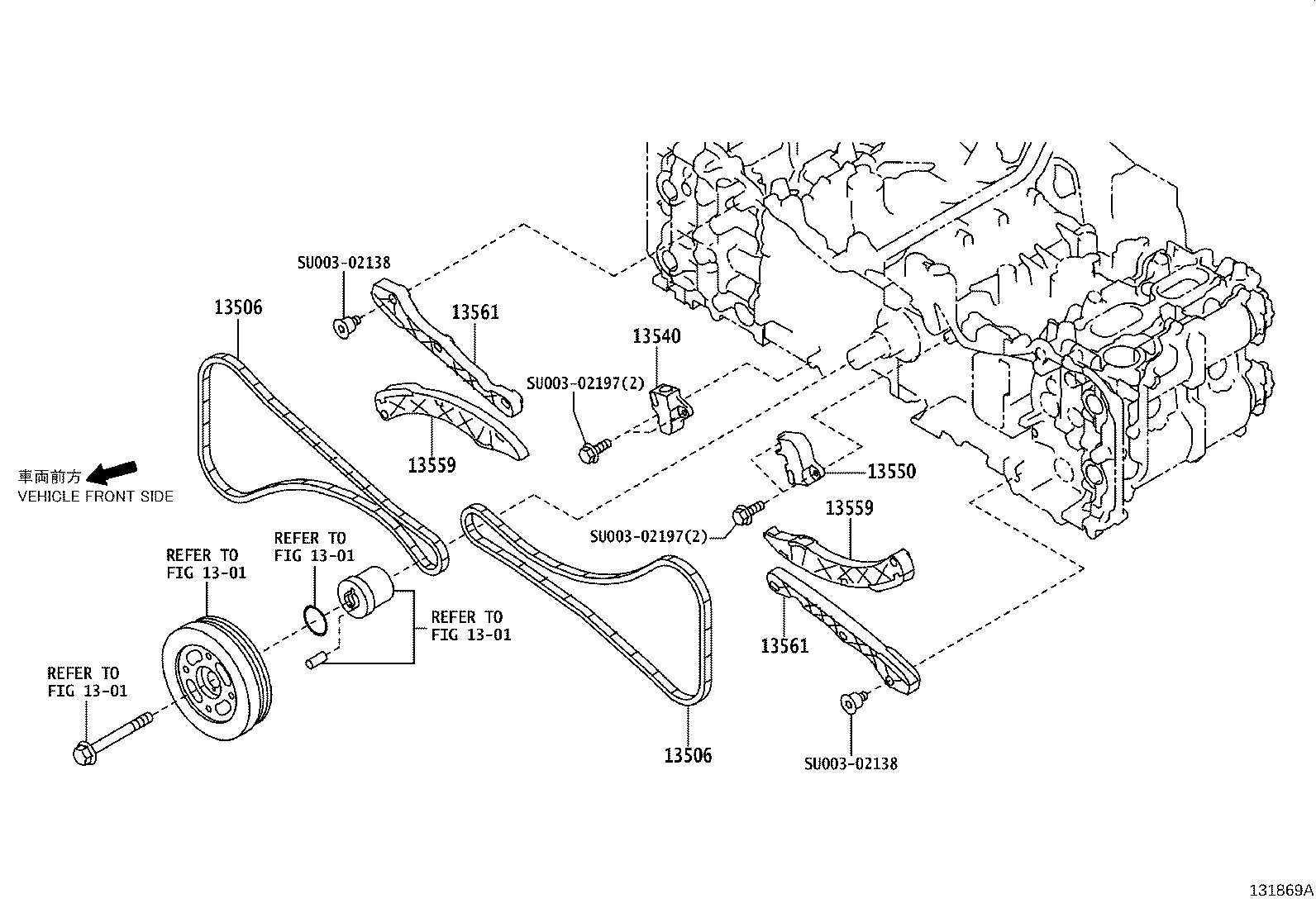

| 13506 | Chain Sub-assy |
| 13511C | Camshaft, Intake, RH |
| 13512D | Camshaft, Exhaust, RH |
| 13513 | Camshaft, Intake, LH |
| 13514 | Camshaft, Exhaust, LH |
| 13523F | Bolt(FOR CAMSHAFT TIMING GEAR) |
| 13540 | Tensioner Assy, Chain, NO.1 |
| 13540D | Ring, O(FOR CHAIN TENSIONER) |
| 13550 | Tensioner Assy, Chain, NO.2 |
| 13559 | Slipper, Chain Tensioner |
| 13561 | Damper, Chain Vibration, NO.1 |
| 13711 | Valve, Intake |
| 13711B | Spring, Compression(FOR INNER) |
| 13711E | Seal, Intake Valve Stem Oil |
| 13715 | Valve, Exhaust |
| 13715A | Seal, Exhaust Valve Stem Oil |
| 13734 | Seat, Valve Spring |
| 13741 | Retainer, Valve Spring |
| 13741A | Lock, Valve Spring Retainer |
| 13753 | Shim, Valve Adjusting |
| 13801 | Arm Sub-assy, Valve Rocker, NO.1 |
| 13801K | Pivot, Rocker Arm RH |
| 13802A | Pivot, Rocker Arm LH |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
