Toyota Corona/Carina 2
1987-12 → 1992-11 · chassis AT17#,CT17#,ST171 · catalogue 271320 · General
Discontinued model
Data version 1993-07
Rear Spring & Shock Absorber
59 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|

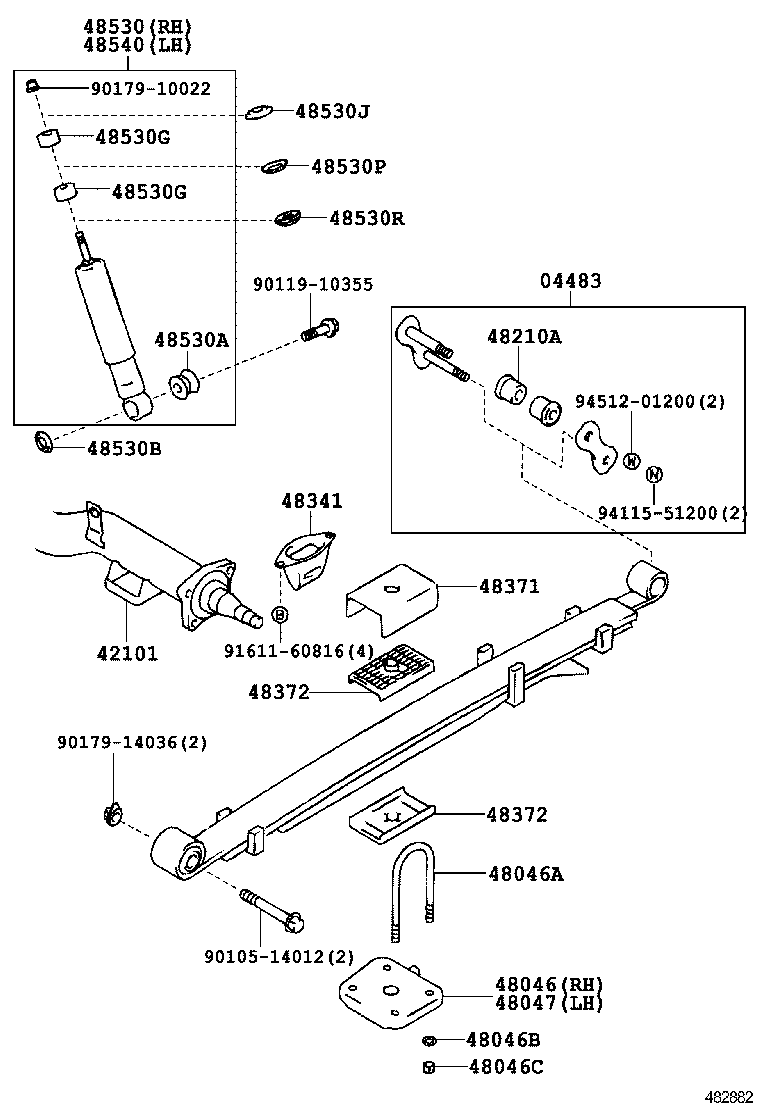

| 04483 | Shackle Kit, Rear Spring |
| 42101 | Tube Sub-assy, Rear Axle |
| 42304 | Carrier Sub-assy, Rear Axle, RH |
| 42304A | Bolt (FOR REAR AXLE CARRIER) |
| 42304B | Nut (FOR REAR AXLE CARRIER) |
| 42305 | Carrier Sub-assy, Rear Axle, LH |
| 48046 | Seat Sub-assy, Spring U Bolt, RH |
| 48046A | Bolt, U(FOR REAR SPRING) |
| 48046B | Washer(FOR REAR SPRING U BOLT) |
| 48046C | Nut(FOR REAR SPRING U BOLT) |
| 48047 | Seat Sub-assy, Spring U Bolt, LH |

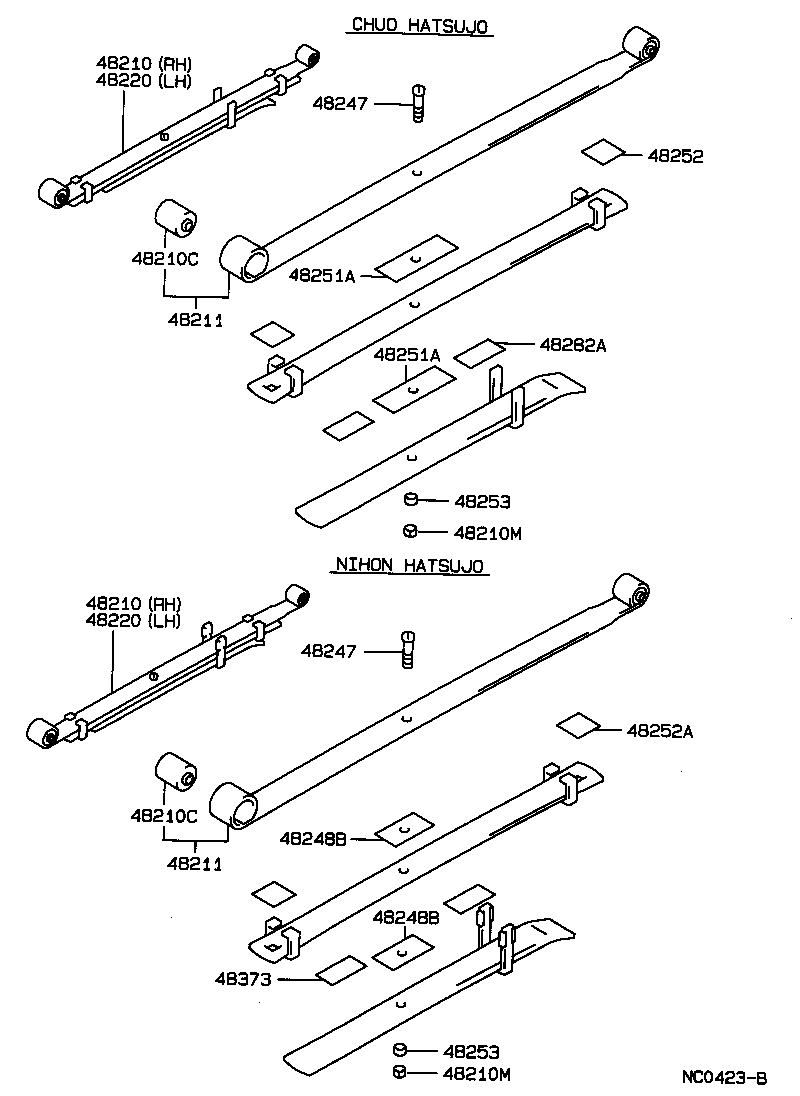

| 48210 | Spring Assy, Rear RH |
| 48210A | Bush(FOR REAR SPRING SHACKLE UPPER) |
| 48210C | Bush(FOR REAR SPRING LEAF) |
| 48210M | Nut(FOR REAR SPRING) |
| 48211 | Leaf, Rear Spring, NO.1 |
| 48220 | Spring Assy, Rear LH |
| 48231 | Spring, Coil, Rear |
| 48247 | Bolt, Rear Spring, Center |
| 48248B | Spacer, Rear Spring, NO.3 |
| 48251A | Seal, Rear Spring Dust |
| 48252 | Silencer, Rear Spring |
| 48252A | Spacer, Rear Spring, NO.2 |
| 48253 | Spacer, Rear Spring, NO.1 |
| 48258A | Insulator, Rear Coil Spring, Lower |
| 48282A | Seat, Rear Spring |
| 48341 | Bumper, Rear Spring |
| 48371 | Retainer, Rear Spring Pad |
| 48372 | Pad, Rear Spring |
| 48373 | Spacer, Rear Spring |
| 48409 | Cam Sub-assy, Rear Suspension Toe Adjust |
| 48452R | Plate, Rear Suspension Toe Adjust, NO.2 |
| 48530 | Absorber Assy, Shock, Rear RH |
| 48530A | Bush(FOR REAR SHOCK ABSORBER) |
| 48530B | Washer, Rear Shock Absorber Cushion, NO.1 |
| 48530G | Cushion, Rear Shock Absorber, NO.1 |
| 48530J | Retainer, Cushion, NO.1(FOR REAR SHOCK ABSORBER) |
| 48530P | Retainer, Cushion, NO.2(FOR REAR SHOCK ABSORBER) |
| 48530R | Retainer, Cushion, NO.3(FOR REAR SHOCK ABSORBER) |
| 48540 | Absorber Assy, Shock, Rear LH |
| 48703C | Nut(FOR REAR SUSPENSION ARM) |
| 48703D | Washer(FOR REAR SUSPENSION ARM) |
| 48703E | Bolt(FOR REAR SUSPENSION ARM) |
| 48710A | Arm Assy, Rear Suspension, NO.1 RH |
| 48720A | Arm Assy, Rear Suspension, NO.1 LH |
| 48730A | Arm Assy, Rear Suspension, NO.2 |
| 48750 | Support Assy, Rear Suspension |
| 48750A | Nut(FOR REAR SUPPORT TO REAR SHOCK ABSORBER) |
| 48750B | Collar(FOR REAR SUPPORT TO REAR SHOCK ABSORBER) |
| 48750G | Nut(FOR REAR SUSPENSION SUPPORT) |
| 48753 | Cover, Rear Suspension Support |
| 48780A | Rod Assy, Strut, Rear |
| 48780B | Bolt(FOR STRUT ROD) |
| 48780C | Nut(FOR STRUT ROD) |
| 48812 | Bar, Stabilizer, Rear |
| 48818 | Bush, Stabilizer, Rear |
| 48830 | Link Assy, Rear Stabilizer |
| 48830A | Nut(FOR REAR STABILIZER LINK) |
| 48832A | Bracket, Rear Stabilizer Bar, NO.1 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
