Toyota Lexus ES240/350
2006-05 → 2012-06 · chassis ACV40,GSV40 · catalogue 282380 · General
Supported model
Data version 2012-04

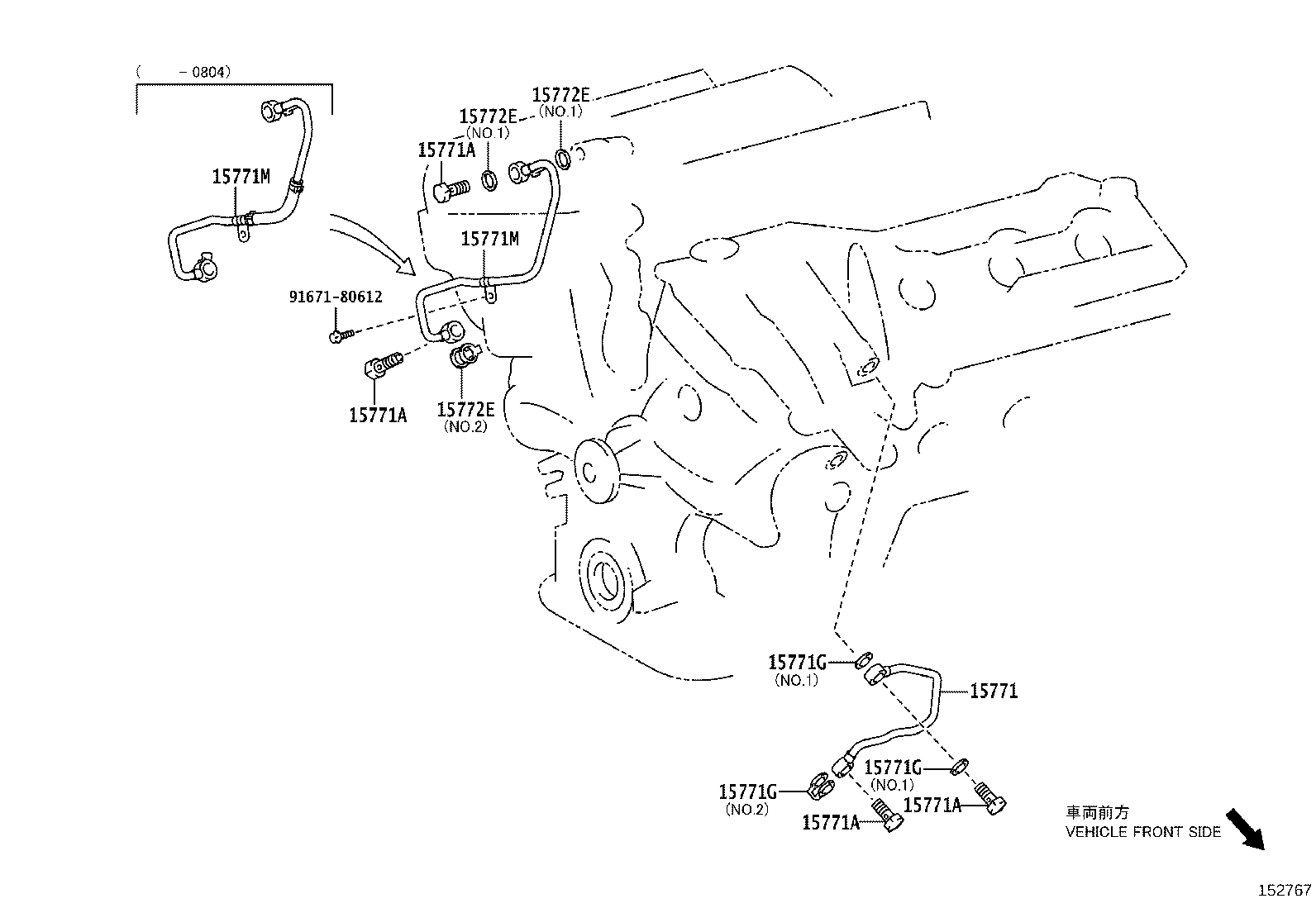

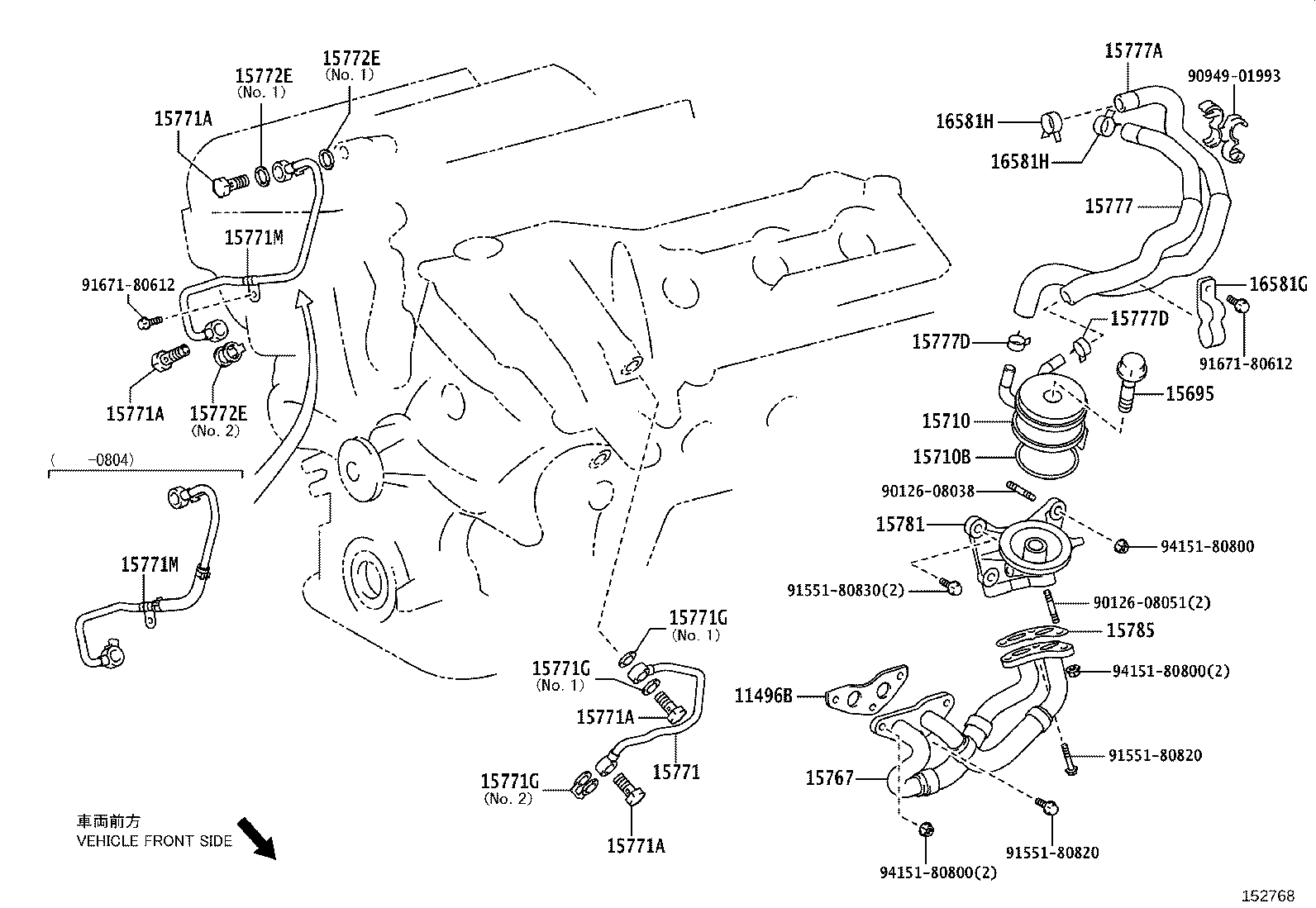

Engine Oil Cooler
24 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 11496B | Gasket, Oil Hole Cover |
| 15695 | Bolt, Oil Cooler Union |
| 15710 | Cooler Assy, Oil |
| 15710B | Ring, O(FOR OIL COOLER) |
| 15767 | Pipe, Oil Cooler |
| 15771 | Pipe, Oil, NO.1 |
| 15771A | Union(FOR OIL PIPE) |
| 15771G | Gasket |
| 15771M | Pipe, Oil |
| 15772E | Gasket(FOR OIL PIPE) |
| 15777 | Hose, Oil Cooler |
| 15777A | Hose, Oil Cooler |
| 15777B | Pipe, Oil Cooler |
| 15777C | Hose, Oil Cooler |
| 15777D | Clamp OR Clip, Hose(FOR OIL COOLER HOSE) |
| 15777K | Cock Assy, Drain(FOR OIL COOLER HOSE) |
| 15777L | Plug,Air(FOR OIL COOLER DRAIN COCK) |
| 15777M | Ring, O(FOR OIL COOLER DRAIN COCK) |
| 15777R | Gasket(FOR OIL COOLER PIPE UNION BOLT) |
| 15777S | Clamp OR Clip, Hose |
| 15781 | Bracket, Oil Cooler, NO.1 |
| 15785 | Gasket, Oil Cooler |
| 16581G | Clamp, Hose(FOR OIL COOLER HOSE) |
| 16581H | Clip, Hose(FOR OIL COOLER HOSE) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
