Toyota Crown
2010-09 → 2012-12 · chassis GRS202 · catalogue 3312C0 · General
Supported model
Data version 2013-01

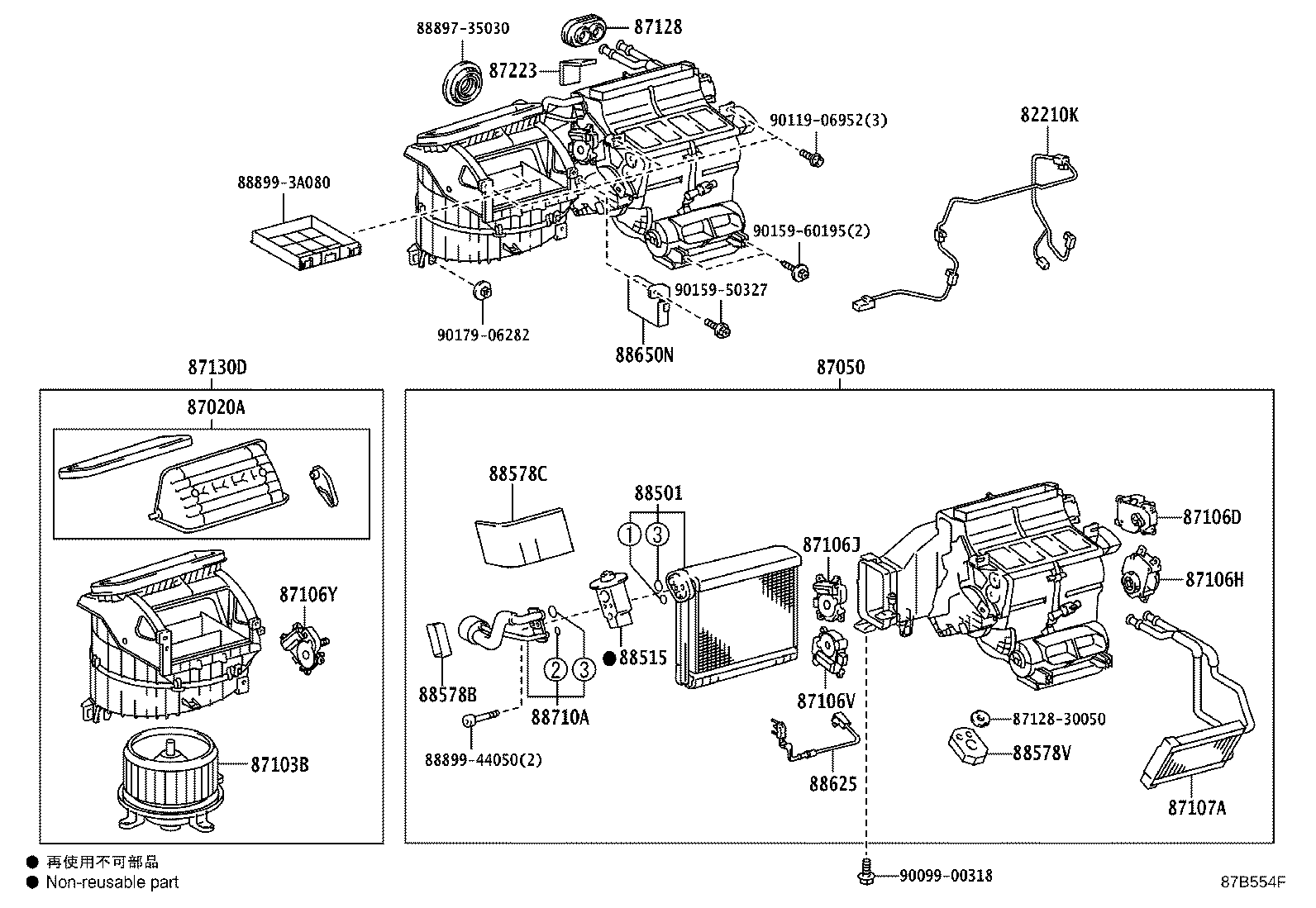

Dashed callouts are standard fasteners the factory draws but does not list
as separate parts — there is no part number behind them.
| Part number | Description | Fitment | Price | |
|---|---|---|---|---|
| 82210K — Harness Assy, Air Conditioner | ||||
| 82212-30013 |
Harness Assy, Air Conditioner
2010-09 → 2012-12
ended
|
GRS202 | — | |
| 87020A — Damper Assy, Heater Air | ||||
| 87020-30010 |
Damper Assy, Heater Air
2010-09 → 2012-12
ended
|
GRS202 | — | |
| 87050 — Radiator Assy, Air Conditioner | ||||
| 87050-30210 |
Radiator Assy, Air Conditioner
2010-09 → 2011-04
ended
|
GRS202 | — | |
| 87050-30211 |
Radiator Assy, Air Conditioner
2011-05 → 2012-12
ended
|
GRS202 | — | |
| 87103B — Motor Sub-assy, Blower W/Fan | ||||
| 87103-30400 |
Motor Sub-assy, Blower W/Fan
2010-09 → 2010-10
ended
|
GRS202 | — | |
| 87103-30401 |
Motor Sub-assy, Blower W/Fan
2010-11 → 2012-12
ended
|
GRS202 | — | |
| 87106D — Servo Sub-assy, Damper, NO.1 | ||||
| 87106-30440 |
Servo Sub-assy, Damper, NO.1
2010-09 → 2012-12
ended
|
GRS202 | — | |
| 87106H — Servo Sub-assy, Damper(FOR AIRMIX) | ||||
| 87106-30430 |
Servo Sub-assy, Damper(FOR AIRMIX)
2010-09 → 2012-12
ended
|
GRS202 | — | |
| 87106J — Servo Sub-assy, Damper(FOR MODE) | ||||
| 87106-30450 |
Servo Sub-assy, Damper(FOR MODE)
2010-09 → 2012-12
ended
|
GRS202 | — | |
| 87106V — Servo Sub-assy, Damper(FOR AIRMIX NO.2) | ||||
| 87106-30450 |
Servo Sub-assy, Damper(FOR AIRMIX NO.2)
2010-09 → 2012-12
ended
|
GRS202 | — | |
| 87106Y — Servo Sub-assy, Damper(FOR RECIRCULATION & FRESH) | ||||
| 87106-30470 |
Servo Sub-assy, Damper(FOR RECIRCULATION & FRESH)
2010-09 → 2012-12
ended
|
GRS202 | — | |
| 87107A — Unit Sub-assy, Heater Radiator | ||||
| 87107-30560 |
Unit Sub-assy, Heater Radiator
2010-09 → 2012-12
ended
|
GRS202 | — | |
| 87128 — Grommet, Heater | ||||
| 87128-35020 |
Grommet, Heater
2010-09 → 2012-12
ended
|
GRS202 | — | |
| 87130D — Blower Assy | ||||
| 87130-30791 |
Blower Assy
2010-09 → 2012-12
ended
|
GRS202 | — | |
| 87223 — Pad, Air Duct | ||||
| 87223-30030 |
Pad, Air Duct
2010-09 → 2012-12
ended
|
GRS202 | — | |
| 88501 — Evaporator Sub-assy, Cooler, NO.1 | ||||
| 88501-3A160 |
Evaporator Sub-assy, Cooler, NO.1
2010-09 → 2011-05
ended
|
GRS202 | — | |
| 88501-3A161 |
Evaporator Sub-assy, Cooler, NO.1
2011-05 → 2012-12
ended
|
GRS202 | — | |
| 88515 — Valve, Cooler Expansion | ||||
| 88515-28180 |
Valve, Cooler Expansion
2010-09 → 2011-05
ended
|
GRS202 | — | |
| 88515-30780 |
Valve, Cooler Expansion
2011-05 → 2012-12
ended
|
GRS202 | — | |
| 88578B — Packing, Cooling Unit, NO.1 | ||||
| 88578-30830 |
Packing, Cooling Unit, NO.1
2010-09 → 2012-12
ended
|
GRS202 | — | |
| 88578C — Packing, Cooling Unit, NO.2 | ||||
| 88578-30840 |
Packing, Cooling Unit, NO.2
2010-09 → 2012-12
ended
|
GRS202 | — | |
| 88578V — Packing, Cooling Unit, NO.3 | ||||
| 88578-30870 |
Packing, Cooling Unit, NO.3
2010-09 → 2012-12
ended
|
GRS202 | — | |
| 88625 — Thermistor, Cooler, NO.1 | ||||
| 88620-30020 |
Thermistor, Cooler, NO.1
2010-09 → 2012-12
ended
|
GRS202 | — | |
| 88650N — Amplifier Assy, Air Conditioner | ||||
| 88650-30D30 |
Amplifier Assy, Air Conditioner
2010-09 → 2012-12
ended
|
GRS202 | — | |
| 88710A — Tube Assy, Air Conditioner | ||||
| 88710-3A260 |
Tube Assy, Air Conditioner
2010-09 → 2011-05
ended
|
GRS202 | — | |
| 88710-3A420 |
Tube Assy, Air Conditioner
2011-05 → 2012-12
ended
|
GRS202 | — | |
No quantity column: the factory catalogue records which parts a vehicle
takes, never how many.
