Toyota Lexus GS Series
2012-01 → 2020-07 · chassis ARL10,AWL10,GRL1#,GWL10 · catalogue 3323B0 · General
Supported model
Data version 2021-03

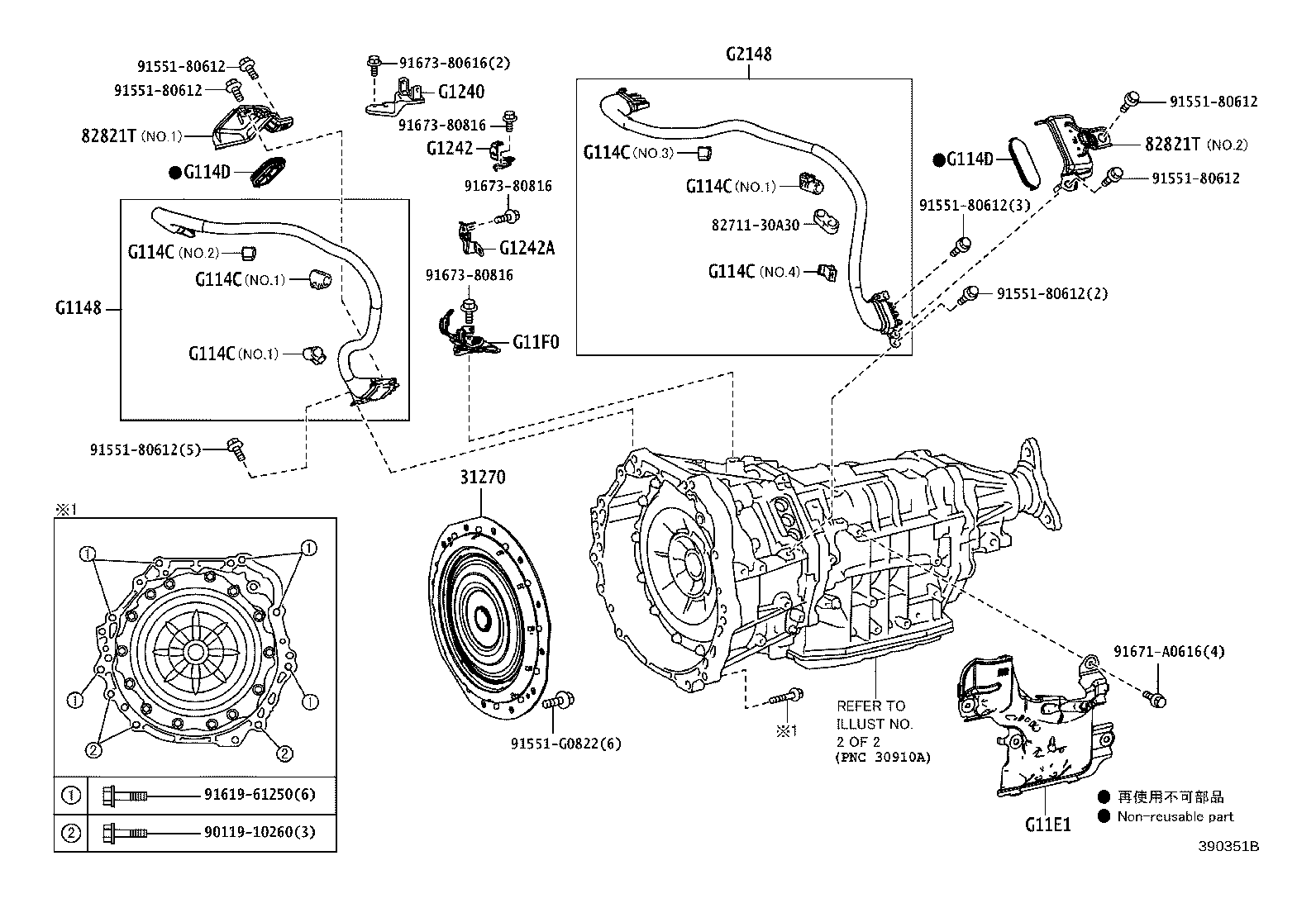

Dashed callouts are standard fasteners the factory draws but does not list
as separate parts — there is no part number behind them.
| Part number | Description | Fitment | Price | |
|---|---|---|---|---|
| 31270 — Damper Assy, Transmission Input | ||||
| 31270-30010 |
Damper Assy, Transmission Input
2013-09 → 2015-10
ended
|
AWL10 | — | |
| 31270-30010 |
Damper Assy, Transmission Input
2015-10 → 2020-07
ended
|
AWL10 | — | |
| 82821T — Cover, Connector | ||||
| 82821-30710 |
Cover, Connector
2012-03 → 2015-10
ended
|
GWL10 | — | |
| 82821-30A40 note |
Cover, Connector
2013-09 → 2015-10
ended
|
AWL10 | — | |
| 82821-30A50 note |
Cover, Connector
2013-09 → 2015-10
ended
|
AWL10 | — | |
| 82821-30710 |
Cover, Connector
2015-10 → 2020-07
ended
|
GWL10 | — | |
| 82821-30A40 note |
Cover, Connector
2015-10 → 2020-07
ended
|
AWL10 | — | |
| 82821-30A50 note |
Cover, Connector
2015-10 → 2020-07
ended
|
AWL10 | — | |
| G1148 — Cable, Motor | ||||
| G1148-30050 note |
Cable, Motor
2012-03 → 2013-04
ended
|
GWL10 RHD | — | |
| G1148-30051 note |
Cable, Motor
2013-04 → 2015-10
ended
|
GWL10 RHD | — | |
| G1148-30060 note |
Cable, Motor
2012-03 → 2013-04
ended
|
GWL10 LHD | — | |
| G1148-30061 note |
Cable, Motor
2013-04 → 2015-10
ended
|
GWL10 LHD | — | |
| G1148-30070 |
Cable, Motor
2013-09 → 2015-10
ended
|
AWL10 RHD | — | |
| G1148-30080 |
Cable, Motor
2013-09 → 2015-10
ended
|
AWL10 LHD | — | |
| G1148-30051 note |
Cable, Motor
2015-10 → 2020-07
ended
|
GWL10 RHD | — | |
| G1148-30061 note |
Cable, Motor
2015-10 → 2020-07
ended
|
GWL10 LHD | — | |
| G1148-30070 |
Cable, Motor
2015-10 → 2020-07
ended
|
AWL10 RHD | — | |
| G1148-30080 |
Cable, Motor
2015-10 → 2020-07
ended
|
AWL10 LHD | — | |
| G114C — Protector, Motor Cable | ||||
| G114C-53020 note |
Protector, Motor Cable
2013-09 → 2015-10
ended
|
AWL10 LHD | — | |
| G114C-53020 note |
Protector, Motor Cable
2013-09 → 2015-10
ended
|
AWL10 RHD | — | |
| G114C-53030 note |
Protector, Motor Cable
2013-09 → 2015-10
ended
|
AWL10 RHD | — | |
| G114C-53030 note |
Protector, Motor Cable
2013-09 → 2015-10
ended
|
AWL10 LHD | — | |
| G114C-53040 note |
Protector, Motor Cable
2013-09 → 2015-10
ended
|
AWL10 LHD | — | |
| G114C-53040 note |
Protector, Motor Cable
2013-09 → 2015-10
ended
|
AWL10 RHD | — | |
| G114C-53050 note |
Protector, Motor Cable
2013-09 → 2015-10
ended
|
AWL10 | — | |
| G114C-53020 note |
Protector, Motor Cable
2015-10 → 2020-07
ended
|
AWL10 LHD | — | |
| G114C-53020 note |
Protector, Motor Cable
2015-10 → 2020-07
ended
|
AWL10 RHD | — | |
| G114C-53030 note |
Protector, Motor Cable
2015-10 → 2020-07
ended
|
AWL10 RHD | — | |
| G114C-53030 note |
Protector, Motor Cable
2015-10 → 2020-07
ended
|
AWL10 LHD | — | |
| G114C-53040 note |
Protector, Motor Cable
2015-10 → 2020-07
ended
|
AWL10 RHD | — | |
| G114C-53040 note |
Protector, Motor Cable
2015-10 → 2020-07
ended
|
AWL10 LHD | — | |
| G114C-53050 note |
Protector, Motor Cable
2015-10 → 2020-07
ended
|
AWL10 | — | |
| G114D — Cap, Motor Cable Terminal | ||||
| G114D-30010 |
Cap, Motor Cable Terminal
2013-09 → 2015-10
ended
|
AWL10 | — | |
| G114D-30010 |
Cap, Motor Cable Terminal
2015-10 → 2020-07
ended
|
AWL10 | — | |
| G11E1 — Insulator, Motor Heat | ||||
| G11E1-30010 |
Insulator, Motor Heat
2013-09 → 2015-10
ended
|
AWL10 | — | |
| G11E1-30010 |
Insulator, Motor Heat
2015-10 → 2020-07
ended
|
AWL10 | — | |
| G11F0 — Cover Assy, Transaxle Upper | ||||
| G11F0-30010 |
Cover Assy, Transaxle Upper
2013-09 → 2015-10
ended
|
AWL10 | — | |
| G11F0-30010 |
Cover Assy, Transaxle Upper
2015-10 → 2020-07
ended
|
AWL10 | — | |
| G1240 — Bracket Assy, Inverter Motor Cable | ||||
| G1240-30040 note |
Bracket Assy, Inverter Motor Cable
2012-03 → 2013-04
ended
|
GWL10 RHD | — | |
| G1240-30041 note |
Bracket Assy, Inverter Motor Cable
2013-04 → 2015-10
ended
|
GWL10 RHD | — | |
| G1240-30050 note |
Bracket Assy, Inverter Motor Cable
2012-03 → 2013-04
ended
|
GWL10 LHD | — | |
| G1240-30051 |
Bracket Assy, Inverter Motor Cable
2013-09 → 2015-10
ended
|
AWL10 LHD | — | |
| G1240-30051 note |
Bracket Assy, Inverter Motor Cable
2013-04 → 2015-10
ended
|
GWL10 LHD | — | |
| G1240-30080 |
Bracket Assy, Inverter Motor Cable
2013-09 → 2015-10
ended
|
AWL10 RHD | — | |
| G1240-30041 note |
Bracket Assy, Inverter Motor Cable
2015-10 → 2020-07
ended
|
GWL10 RHD | — | |
| G1240-30051 note |
Bracket Assy, Inverter Motor Cable
2015-10 → 2020-07
ended
|
GWL10 LHD | — | |
| G1240-30051 |
Bracket Assy, Inverter Motor Cable
2015-10 → 2020-07
ended
|
AWL10 LHD | — | |
| G1240-30080 |
Bracket Assy, Inverter Motor Cable
2015-10 → 2020-07
ended
|
AWL10 RHD | — | |
| G1242 — Bracket, Engine Motor Cable Clamp | ||||
| G1242-30060 note |
Bracket, Engine Motor Cable Clamp
2012-03 → 2015-10
ended
|
GWL10 | — | |
| G1242-30070 note |
Bracket, Engine Motor Cable Clamp
2012-03 → 2015-10
ended
|
GWL10 | — | |
| G1242-30080 note |
Bracket, Engine Motor Cable Clamp
2012-03 → 2015-10
ended
|
GWL10 RHD | — | |
| G1242-30090 note |
Bracket, Engine Motor Cable Clamp
2012-03 → 2015-10
ended
|
GWL10 RHD | — | |
| G1242-30100 note |
Bracket, Engine Motor Cable Clamp
2012-03 → 2015-10
ended
|
GWL10 LHD | — | |
| G1242-30110 note |
Bracket, Engine Motor Cable Clamp
2012-03 → 2015-10
ended
|
GWL10 LHD | — | |
| G1242-30160 |
Bracket, Engine Motor Cable Clamp
2013-09 → 2015-10
ended
|
AWL10 RHD | — | |
| G1242-53010 |
Bracket, Engine Motor Cable Clamp
2013-09 → 2015-10
ended
|
AWL10 LHD | — | |
| G1242-30060 note |
Bracket, Engine Motor Cable Clamp
2015-10 → 2020-07
ended
|
GWL10 | — | |
| G1242-30070 note |
Bracket, Engine Motor Cable Clamp
2015-10 → 2020-07
ended
|
GWL10 | — | |
| G1242-30080 note |
Bracket, Engine Motor Cable Clamp
2015-10 → 2020-07
ended
|
GWL10 RHD | — | |
| G1242-30090 note |
Bracket, Engine Motor Cable Clamp
2015-10 → 2020-07
ended
|
GWL10 RHD | — | |
| G1242-30100 note |
Bracket, Engine Motor Cable Clamp
2015-10 → 2020-07
ended
|
GWL10 LHD | — | |
| G1242-30110 note |
Bracket, Engine Motor Cable Clamp
2015-10 → 2020-07
ended
|
GWL10 LHD | — | |
| G1242-30160 |
Bracket, Engine Motor Cable Clamp
2015-10 → 2020-07
ended
|
AWL10 RHD | — | |
| G1242-53010 |
Bracket, Engine Motor Cable Clamp
2015-10 → 2020-07
ended
|
AWL10 LHD | — | |
| G1242A — Bracket, Engine Motor Cable Clamp | ||||
| G1242-53020 |
Bracket, Engine Motor Cable Clamp
2013-09 → 2015-10
ended
|
AWL10 LHD | — | |
| G1242-53020 |
Bracket, Engine Motor Cable Clamp
2015-10 → 2020-07
ended
|
AWL10 LHD | — | |
| G2148 — Cable, Generator | ||||
| G2148-30050 note |
Cable, Generator
2012-03 → 2013-04
ended
|
GWL10 RHD | — | |
| G2148-30051 note |
Cable, Generator
2013-04 → 2015-10
ended
|
GWL10 RHD | — | |
| G2148-30060 note |
Cable, Generator
2012-03 → 2013-04
ended
|
GWL10 LHD | — | |
| G2148-30061 note |
Cable, Generator
2013-04 → 2015-10
ended
|
GWL10 LHD | — | |
| G2148-30070 |
Cable, Generator
2013-09 → 2015-10
ended
|
AWL10 RHD | — | |
| G2148-30080 |
Cable, Generator
2013-09 → 2015-10
ended
|
AWL10 LHD | — | |
| G2148-30051 note |
Cable, Generator
2015-10 → 2020-07
ended
|
GWL10 RHD | — | |
| G2148-30061 note |
Cable, Generator
2015-10 → 2020-07
ended
|
GWL10 LHD | — | |
| G2148-30070 |
Cable, Generator
2015-10 → 2020-07
ended
|
AWL10 RHD | — | |
| G2148-30080 |
Cable, Generator
2015-10 → 2020-07
ended
|
AWL10 LHD | — | |
No quantity column: the factory catalogue records which parts a vehicle
takes, never how many.
