Toyota Crown Comfort
1996-01 → 2018-01 · chassis LXS1#,TSS10,YXS1# · catalogue 333310 · General
Discontinued model
Data version 2018-07

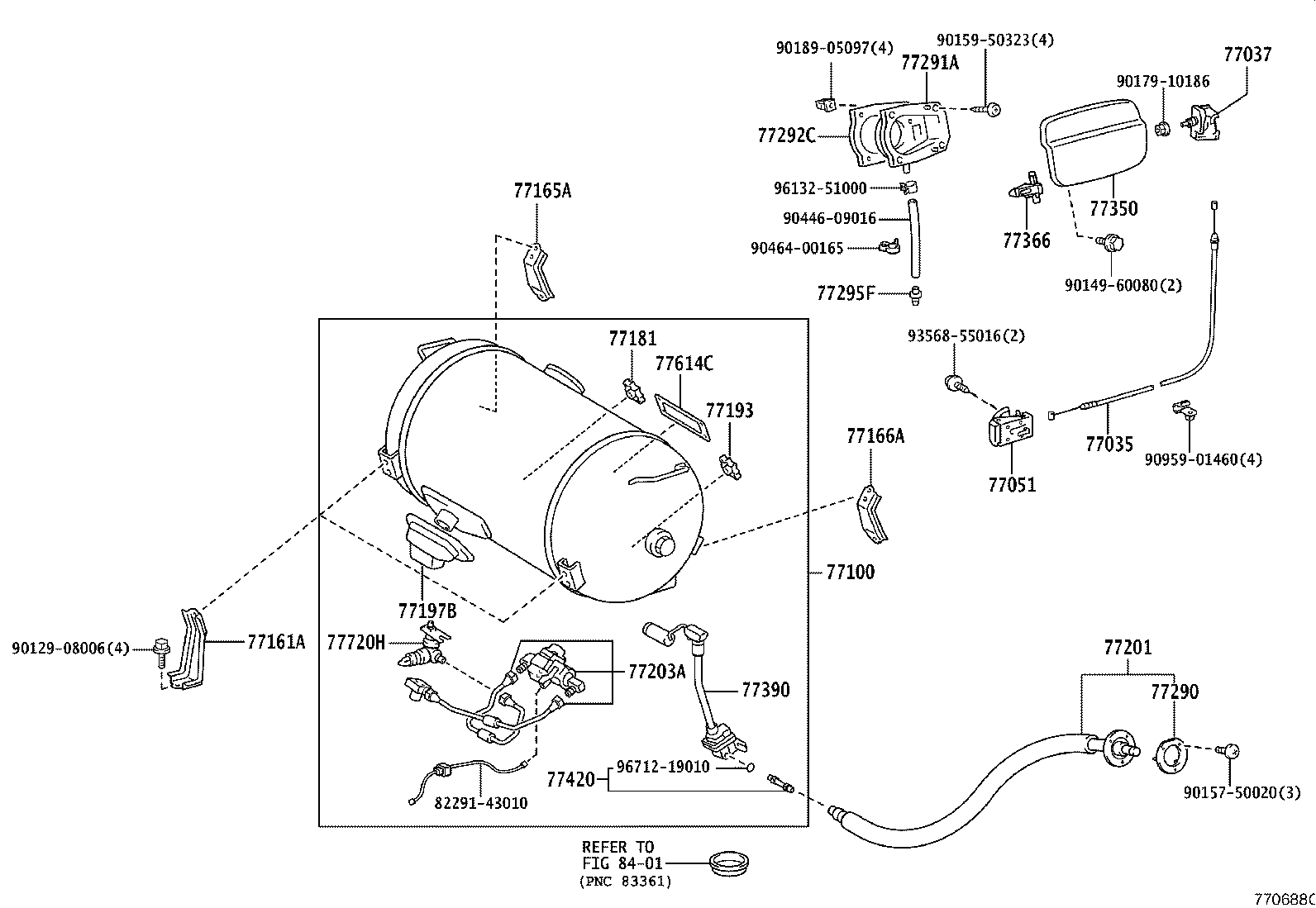

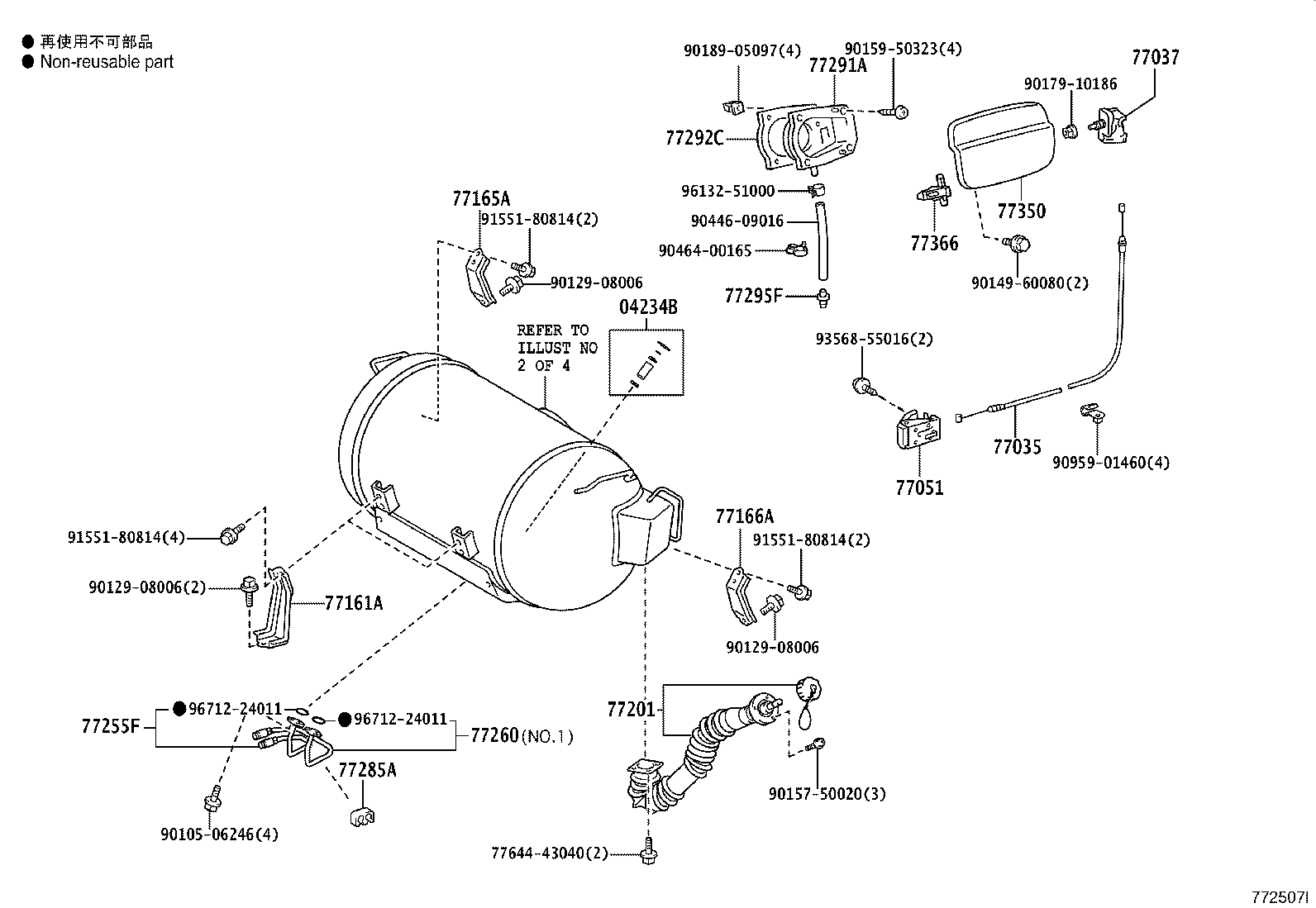

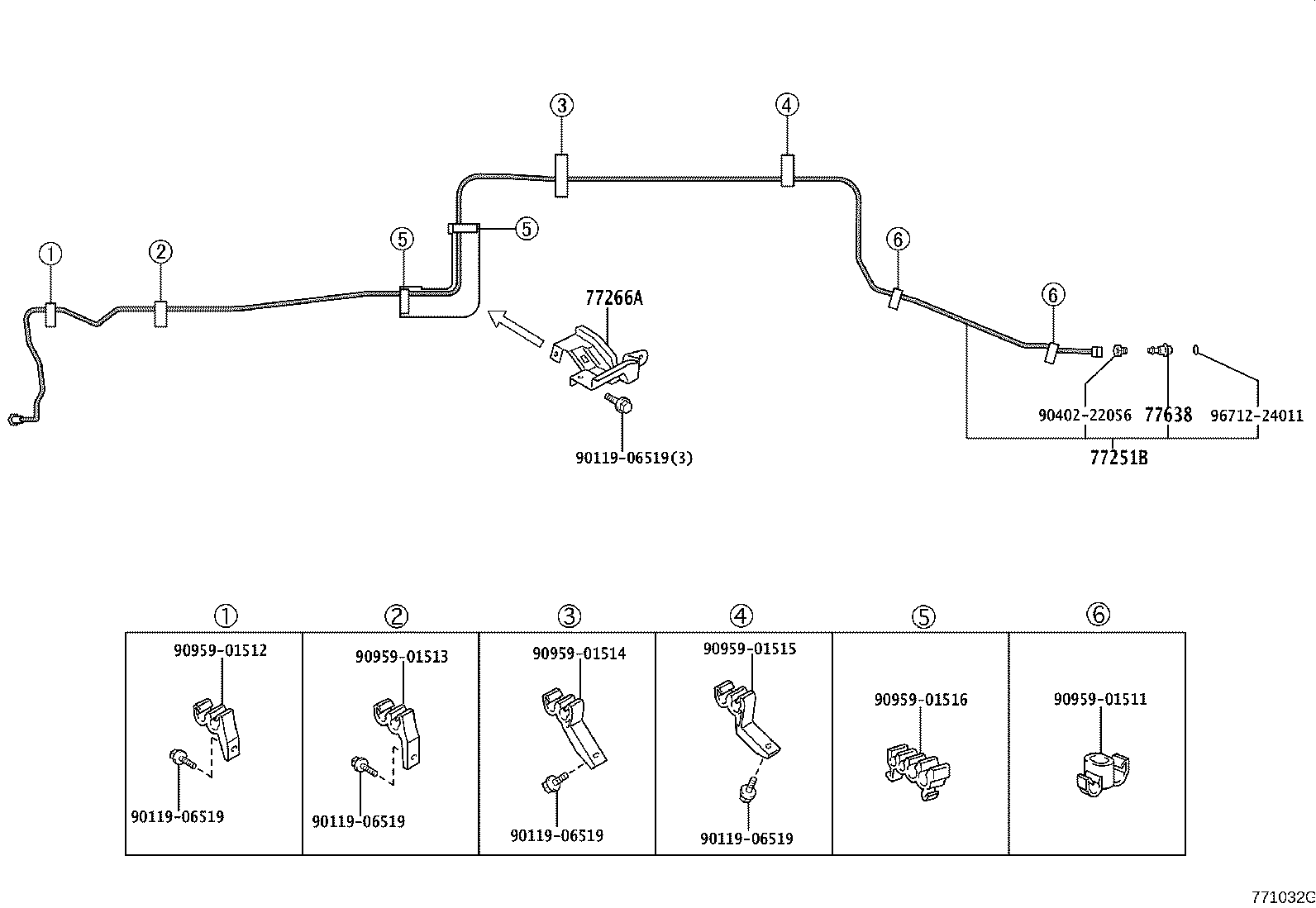

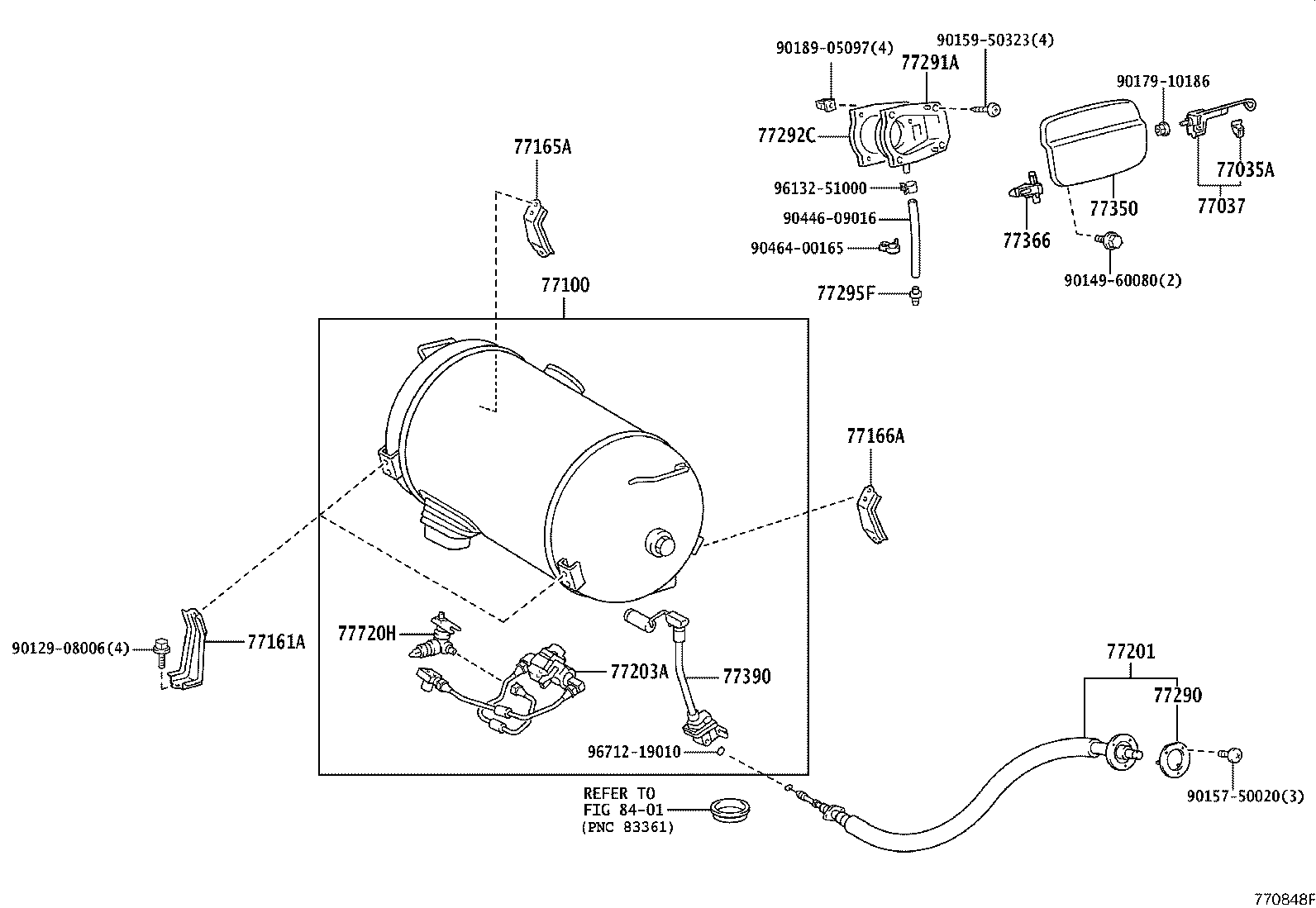

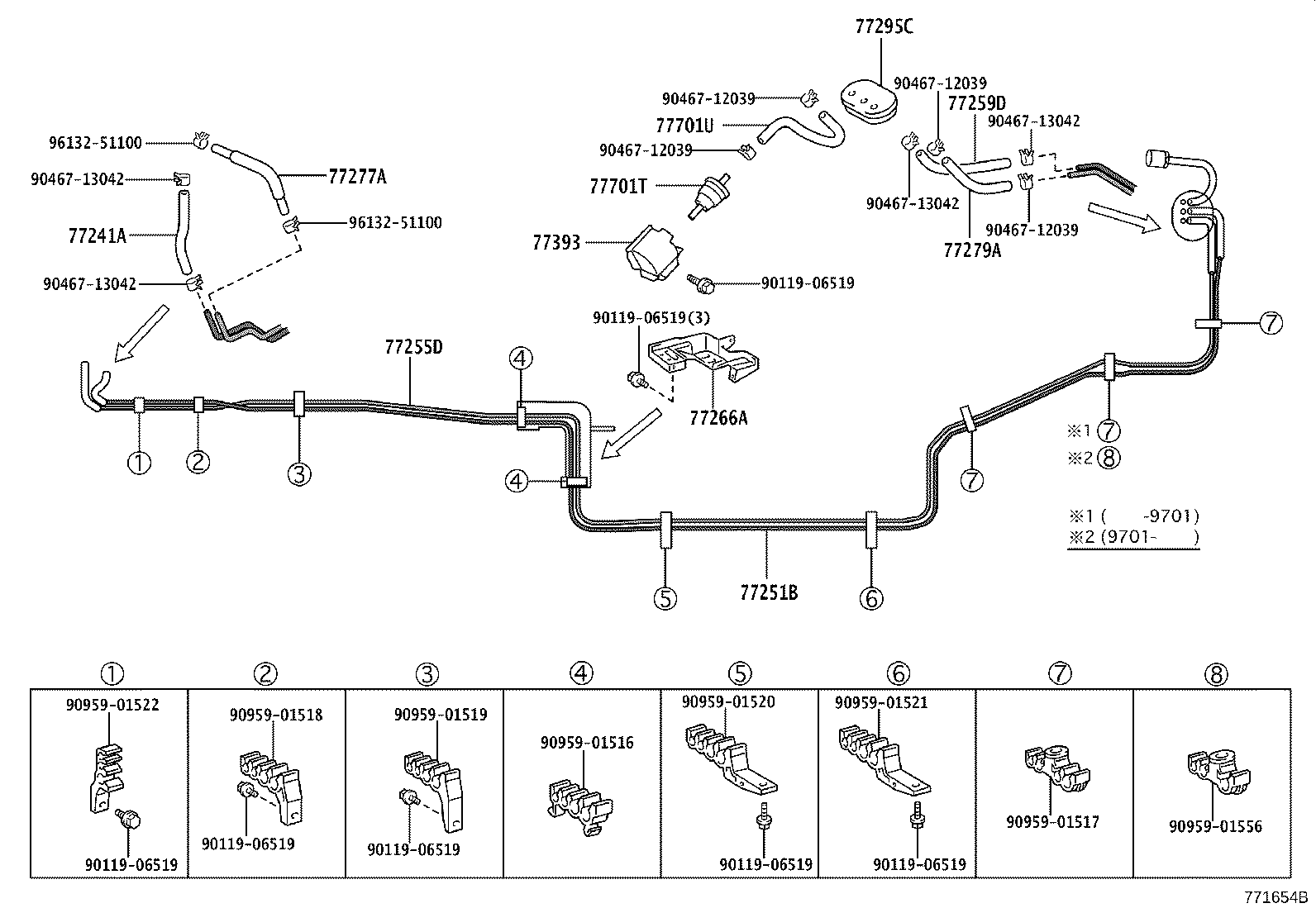

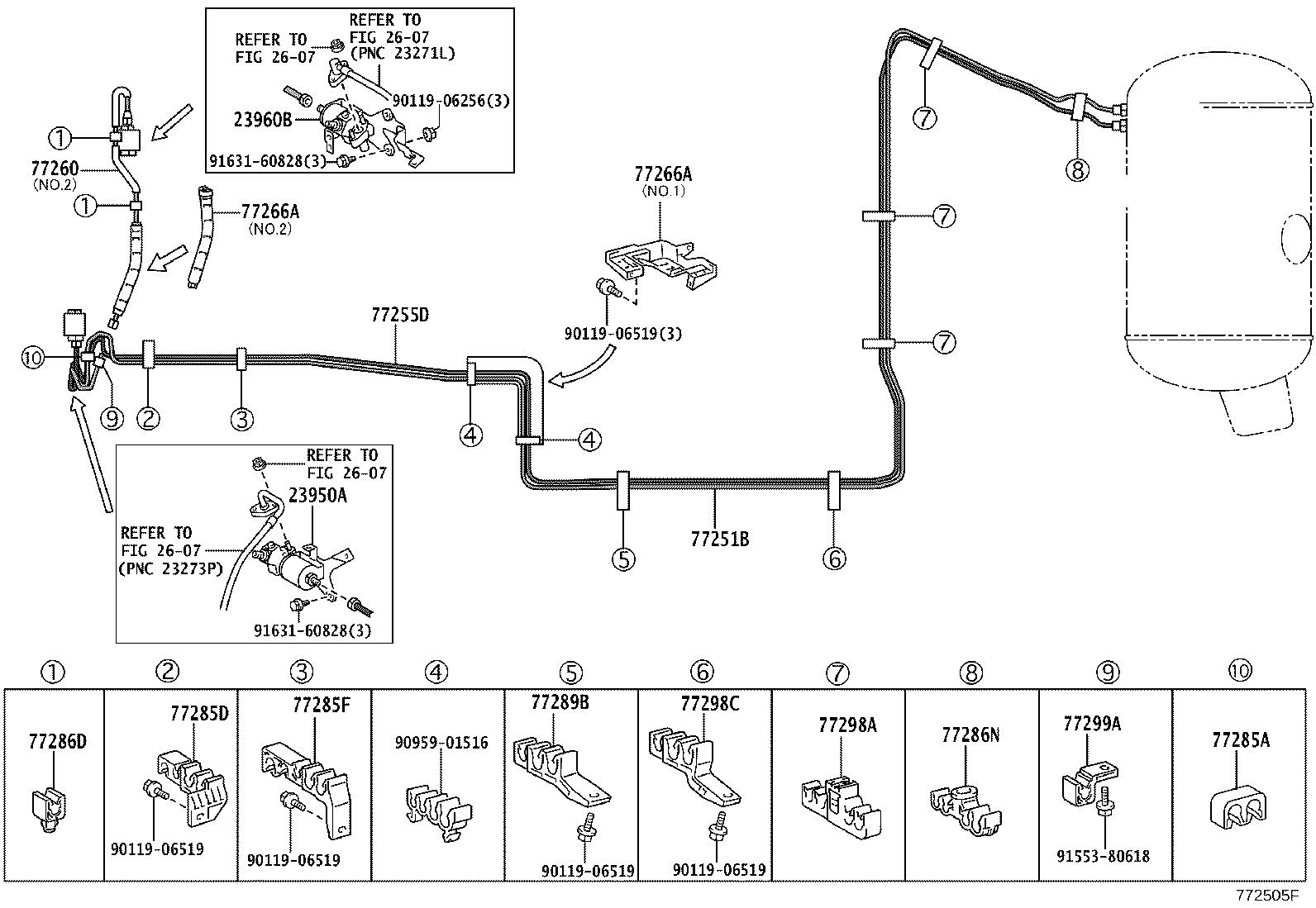

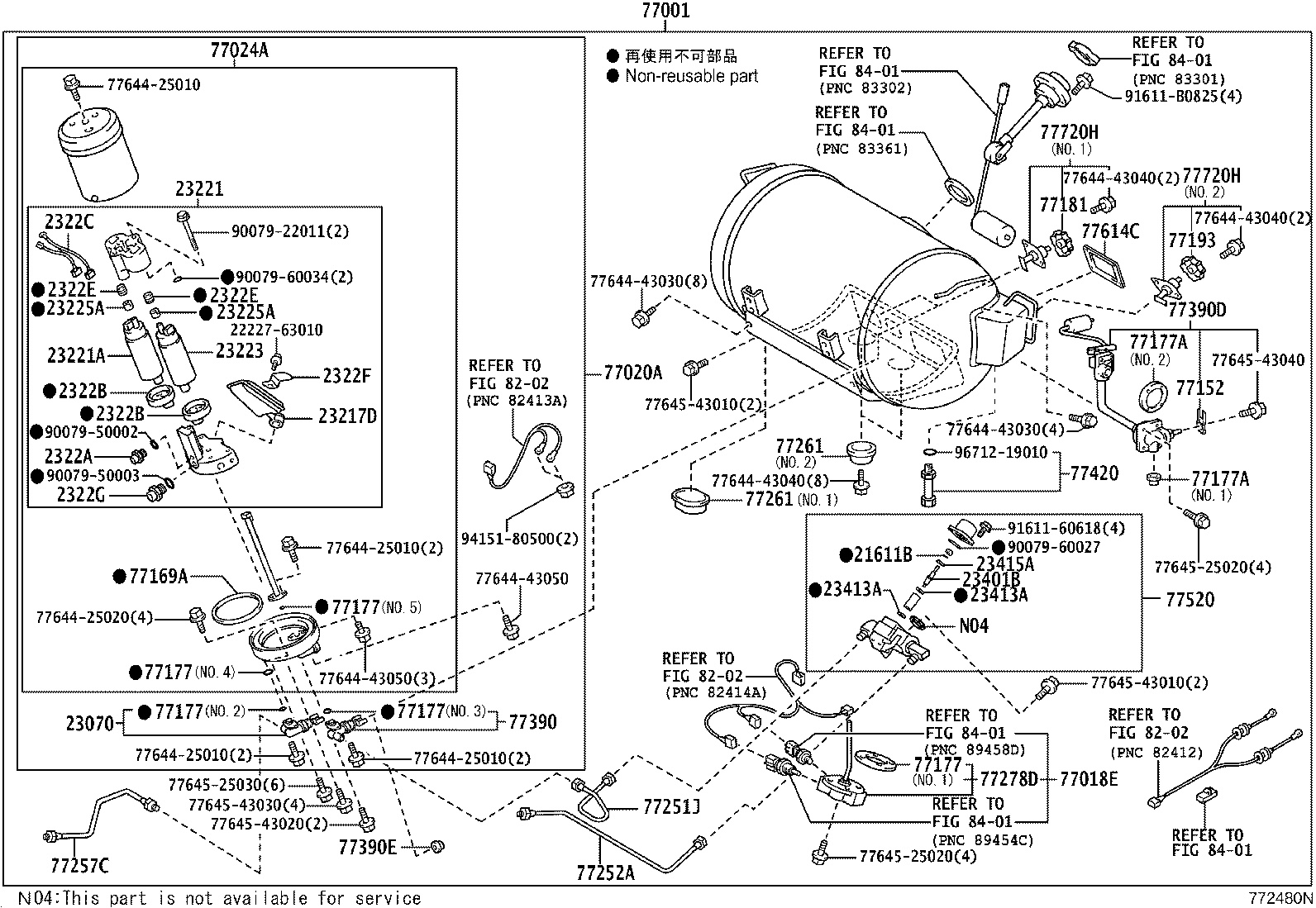

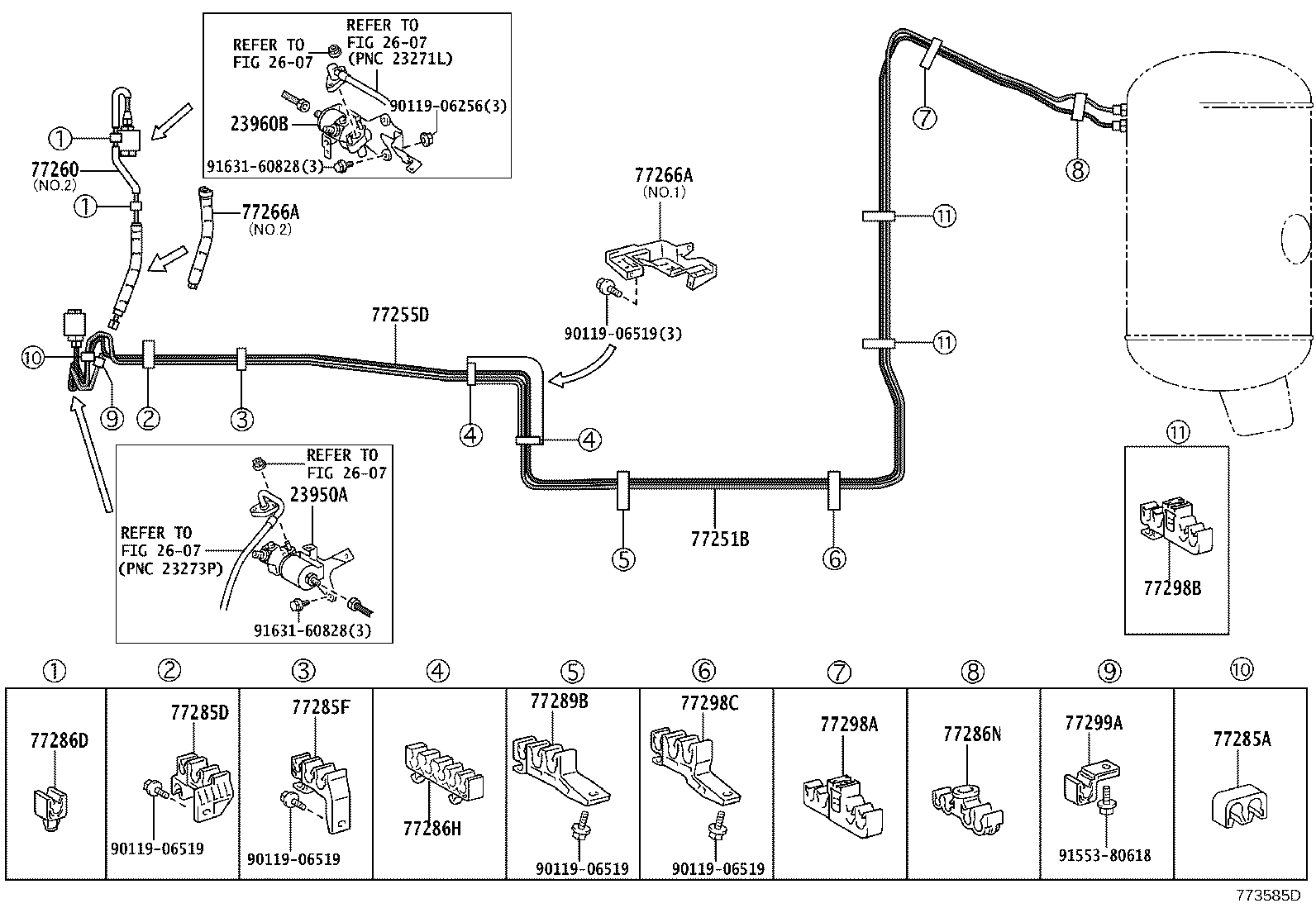

Fuel Tank & Tube
111 part groups · 11 illustrations
Illustrations
Part groups
| PNC | Description |
|---|---|
| 04234B | Element Kit, Lpg Filter |
| 21611B | Gasket, Main Jet |
| 23070 | Valve Assy, Fuel Main |
| 23217D | Filter, Fuel Pump |
| 23221 | Pump, Fuel |
| 23221A | Pump, Fuel, NO.1 |
| 23223 | Pump, Fuel, NO.2 |
| 23225A | Spacer, Fuel Pump |
| 2322A | Valve, Fuel Pump Relief |
| 2322B | Rubber, Fuel Pump Cushion |
| 2322C | Harness, Fuel Pump Wire |
| 2322E | Seal, Fuel Pump |
| 2322F | Support, Fuel Pump Filter |
| 2322G | Valve, Fuel Pump Cut |
| 23401B | Bolt |
| 23413A | Gasket(FOR LPG FILTER) |
| 23415A | Plate |
| 23950A | Valve Assy, Solenoid |
| 23960B | Valve Assy, Solenoid Lpg |

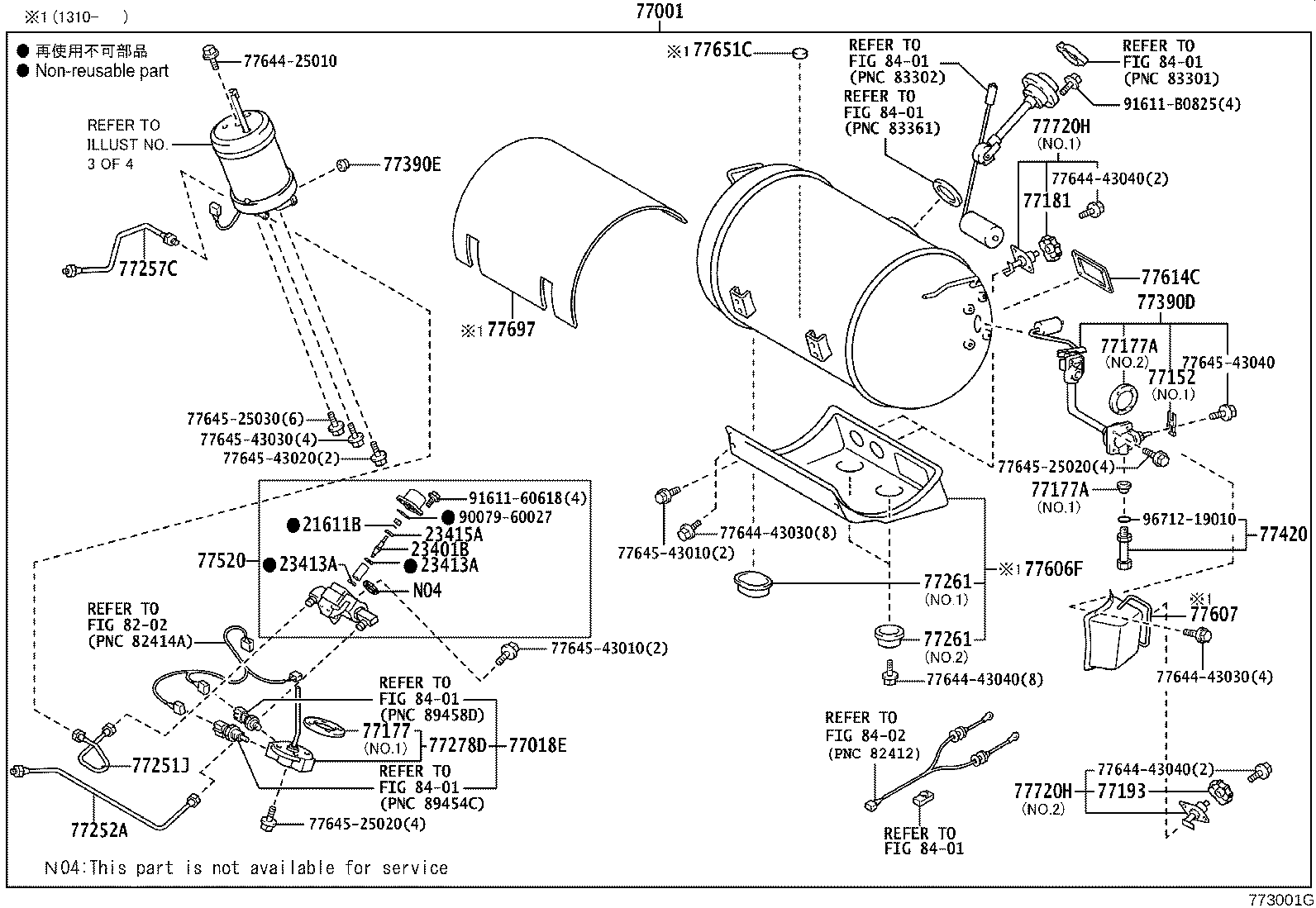

| 77001 | Tank Assy, Fuel (LPG) |
| 77011 | Pipe Sub-assy, Fuel Tank Filler, Lower |
| 77012 | Tube Sub-assy, Fuel Tank Breather |
| 77017B | Tube Sub-assy, Fuel Tank Vent |
| 77018E | Tube Sub-assy, Fuel Tank Evaporation Vent |

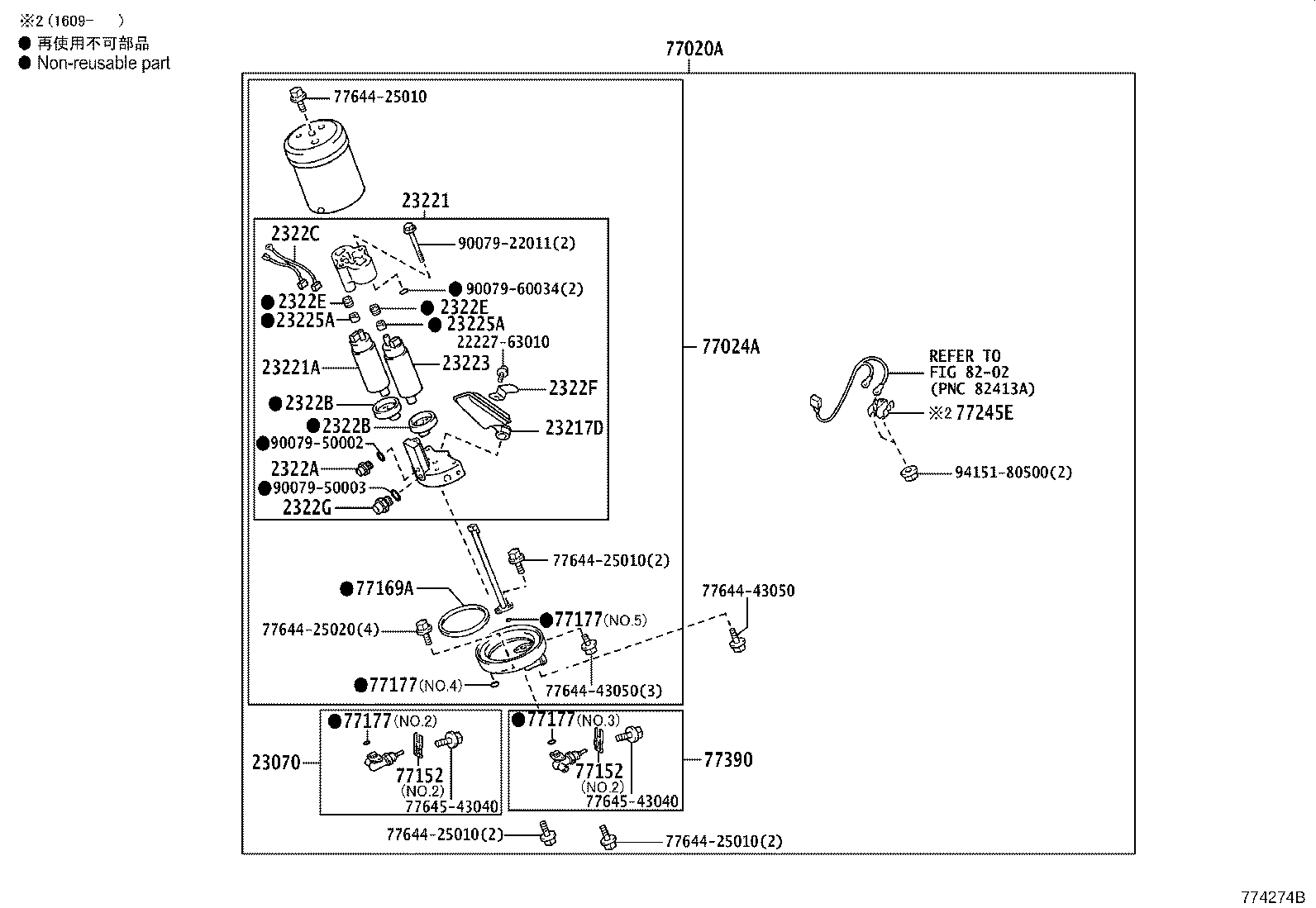

| 77020A | Tube Assy, Fuel Suction W/Pump & Gage |
| 77023 | Filter Sub-assy, Fuel Suction Tube |
| 77024A | Plate Sub-assy, Fuel Suction |
| 77035 | Cable Sub-assy, Fuel Lid Lock Control |
| 77035A | Clamp (FOR FUEL LID LOCK CONTROL CABLE) |
| 77037 | Lock Sub-assy, Fuel Filler Opening Lid |
| 77051 | Lever Sub-assy, Fuel Lid Open |
| 77100 | Tank Assy, Fuel |
| 77152 | Joint, Fuel Tank Valve, Inner |
| 77161A | Bracket, Fuel Tank Mounting, Front |
| 77165A | Bracket, Fuel Tank Mounting, Rear NO.2 RH |
| 77166A | Bracket, Fuel Tank Mounting, Rear NO.2 LH |
| 77169A | Gasket, Fuel Suction Tube Set |
| 77177 | Gasket, Check Valve |
| 77177A | Gasket, Check Valve |
| 77178 | Gasket, Fuel Tank Filler Pipe, Lower |
| 77179A | Gasket, Fuel Tank Breather Tube |
| 77179B | Gasket, Fuel Tank Evaporation Vent Tube |
| 77181 | Valve, Fuel Tank Filler Check |
| 77193 | Valve, Fuel Liquid Vapor Separator |
| 77196 | Clamp, Evaporation Vent Tube, NO.1 |
| 77197B | Cover, Auxiliary Fuel Tank Carrier |
| 77201 | Pipe Sub-assy, Fuel Tank Inlet |
| 77203A | Tube Sub-assy, Fuel Suction |
| 77213 | Hose, Fuel Tank Sub Inlet |
| 77228 | Tube, Fuel Tank Evaporation Vent, NO.2 |
| 77241A | Hose, Fuel, NO.1 (FOR MAIN TUBE, NO.1) |
| 77245E | Cap, Fuel Suction |
| 77251B | Tube, Fuel Main |
| 77251J | Tube, Fuel Main, NO.1 |
| 77252A | Tube, Fuel Main, NO.2 |
| 77252B | Hose, Fuel, NO.1 (FOR FUEL MAIN NO.2 TUBE) |
| 77253B | Hose, Fuel, NO.1(FOR FUEL MAIN NO.3 TUBE) |
| 77255D | Tube, Fuel Return |
| 77255F | Hose, Fuel, NO.2 (FOR FUEL RETURN TUBE) |
| 77256D | Hose, Fuel, NO.1 (FOR FUEL RETURN NO.2 TUBE) |
| 77257C | Tube, Fuel Return, NO.3 |
| 77257D | Hose, Fuel, NO.1(FOR FUEL RETURN NO.3 TUBE) |
| 77259A | Hose, Fuel(FOR BREATHER TUBE) |
| 77259D | Hose, Fuel, NO.1 |
| 77260 | Hose Assy, Fuel Main |
| 77261 | Tube Sub-assy, Fuel Emission |
| 77266A | Protector, Fuel Tube, NO.1 |
| 77277A | Hose, Fuel, NO.1(FOR RETURN TUBE, NO.1) |
| 77278D | Valve, Check W/Bracket |
| 77279A | Hose, Fuel, NO.1 (FOR RETURN TUBE, NO.3) |
| 77285A | Support, Fuel Return And Main Tube |
| 77285D | Clamp, Fuel Tube, NO.1 |
| 77285F | Clamp, Fuel Tube, NO.1 |
| 77286D | Clamp, Fuel Tube, NO.2 |
| 77286H | Clamp, Fuel Tube, NO.3 |
| 77286N | Clamp, Fuel Tube, NO.7 |
| 77289B | Clamp, Fuel Tube, NO.3 |
| 77290 | Shield Assy, Fuel Tank Filler Pipe |
| 77291A | Shield, Fuel Tank Filler Pipe |
| 77292C | Shield, Fuel Tank Filler Pipe, NO.2 |
| 77295C | Grommet, Fuel Tube |
| 77295F | Grommet, Fuel Hose |
| 77298A | Clamp, Fuel Tube, NO.4 |
| 77298B | Clamp, Fuel Tube, NO.4 |
| 77298C | Clamp, Fuel Tube, NO.4 |
| 77299A | Clamp, Fuel Tube, NO.5 |
| 77310A | Cap Assy, Fuel Tank |
| 77316 | Gasket, Fuel Tank Cap |
| 77350 | Lid Assy, Fuel Filler Opening |
| 77366 | Spring, Fuel Filler Opening Lid Hinge |
| 77380 | Valve Assy, Fuel Cut Off |
| 77390 | Valve Assy, Fuel Tank Inlet |
| 77390D | Valve Assy, Fuel Tank Over Fill Check |
| 77390E | Valve, Fuel(FOR LPG) |
| 77393 | Protector, Check Valve |
| 77420 | Valve Assy, Fuel Cut Off, NO.2 |
| 77520 | Valve Assy, Solenoid Lpg Emergency |
| 77606F | Case Sub-assy, Fuel Tank Cover Vent |
| 77607 | Case Sub-assy, Fuel Tank Cover Vent, LH |
| 77614C | Seal, Fuel Tank Cover |
| 77638 | Sleeve, Tank Valve Joint |
| 77651C | Shim, Fuel Tank |
| 77652A | Cushion, Fuel Tank, NO.2 |
| 77654A | Cushion, Fuel Tank, NO.4 |
| 77655A | Cushion, Fuel Tank, NO.5 |
| 77656B | Cushion, Fuel Tank, NO.6 |
| 77671 | Cushion, Fuel Tank TO Cover |
| 77697 | Insulator, Fuel Tank Heat, NO.1 |
| 77701T | Valve, Check (FOR MAIN FUEL TANK) |
| 77701U | Hose, Fuel (FOR CHECK VALVE) |
| 77720H | Valve Assy, Fuel Outlet |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
