Toyota Crown
2024-05 → present · chassis AZSH32,KZSM30 · catalogue 33B210 · General
Supported model
Data version 2024-06
Fuel Tank & Tube
143 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 23070 | Valve Assy, Fuel Main |
| 23070A | Ring, O, NO.1(FOR FUEL MAIN VALVE) |
| 23070B | Ring, O, NO.2(FOR FUEL MAIN VALVE) |
| 23070C | Ring, O, NO.3(FOR FUEL MAIN VALVE) |
| 23070D | Valve Assy, Fuel Main, NO.2 |
| 23070E | Ring, O, NO.4(FOR FUEL MAIN VALVE) |
| 23220A | Pump Assy, Fuel W/Filter |
| 23225A | Spacer, Fuel Pump |
| 23250H | Injector Assy, Fuel |
| 23283B | Holder, Fuel Pressure Regulator |
| 23291D | Insulator, Injector Vibration |
| 23A30 | Regulator Assy, Hydrogen Supply Pressure |
| 23B11 | Tube, Hydrogen, NO.1 |
| 23B12 | Tube, Hydrogen, NO.2 |
| 23B13 | Tube, Hydrogen, NO.3 |
| 23C10 | Pump Assy, Hydrogen Recirculation |
| 23C12 | Bracket, Hydrogen Pump, NO.1 |
| 23C13 | Bracket, Hydrogen Pump, NO.2 |
| 23C21 | Hose, Hydrogen Pump Cooling Inlet |
| 23C70 | Separator Assy, Hydrogen Recirculation |
| 23C72 | Gasket, Hydrogen Recirculation Separator |
| 23C77 | Cover, Hydrogen Recirculation Separator |
| 77001A | Tank Sub-assy, Fuel |
| 77020A | Tube Assy, Fuel Suction W/Pump & Gage |
| 77024A | Plate Sub-assy, Fuel Suction |
| 77030A | Lock Assy, Fuel Lid W/Motor |
| 77070A | Valve Assy, Close Tank |
| 77106 | Plate Sub-assy, Fuel Tank Side, Rear |
| 77131C | Sub-tank, Fuel, NO.1 |
| 77168A | Plate, Fuel Tank Vent Tube Set |
| 77169A | Gasket, Fuel Suction Tube Set |
| 77174 | Support, Fuel Suction, NO.1 |
| 77179A | Gasket, Fuel Tank Breather Tube |
| 77197D | Clamp, Evaporation Vent Tube, NO.2 |
| 77209C | Tube Sub-assy, Fuel Tank Main |
| 77210 | Pipe Assy, Fuel Tank Filler |
| 77216B | Support, Fuel Tank Filler Pipe, NO.2 |
| 77229C | Clamp, Breather Tube |
| 77241V | Clip, Tube Joint |
| 77249 | Hose, Fuel Emission |

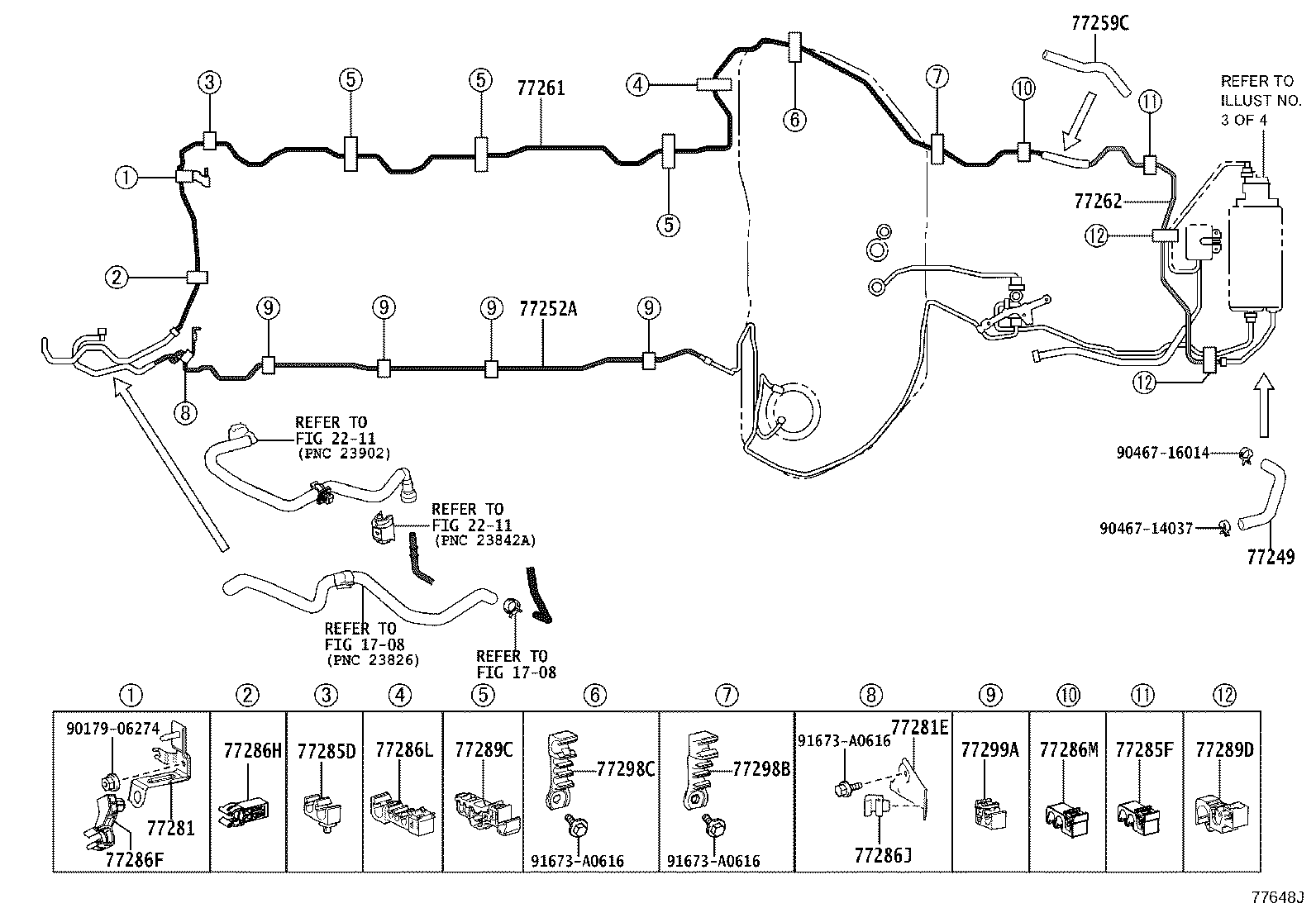

| 77252A | Tube, Fuel Main, NO.2 |
| 77259C | Hose, Fuel |
| 77260B | Hose Assy, Fuel Tank TO Canister |
| 77261 | Tube Sub-assy, Fuel Emission |
| 77262 | Tube, Fuel Emission, NO.2 |
| 77269A | Hose, Fuel Tank Breather |
| 77272B | Support, Breather Tube, NO.1 |
| 77281 | Bracket, Fuel Main Tube, NO.1 |
| 77281A | Clamp, Fuel Filler Pipe |
| 77281E | Bracket, Fuel Main Tube, NO.1 |
| 77285D | Clamp, Fuel Tube, NO.1 |
| 77285F | Clamp, Fuel Tube, NO.1 |
| 77285Q | Clamp, NO.2(FOR CHARCOAL CANISTER PIPE) |
| 77286F | Clamp, Fuel Tube, NO.2 |
| 77286H | Clamp, Fuel Tube, NO.3 |
| 77286J | Clamp, Fuel Tube, NO.4 |
| 77286L | Clamp, Fuel Tube, NO.5 |
| 77286M | Clamp, Fuel Tube, NO.6 |
| 77286S | Cushion, Fuel Tank Protector |
| 77289 | Holder, Fuel Tank Pipe Setting |
| 77289B | Clamp, Fuel Tube, NO.3 |
| 77289C | Clamp, Fuel Tube, NO.4 |
| 77289D | Clamp, Fuel Tube, NO.5 |
| 77289E | Clamp, Fuel Tank, NO.1 |
| 77291A | Shield, Fuel Tank Filler Pipe |
| 77295C | Grommet, Fuel Tube |
| 77298A | Clamp, Fuel Tube, NO.4 |
| 77298B | Clamp, Fuel Tube, NO.4 |
| 77298C | Clamp, Fuel Tube, NO.4 |
| 77299A | Clamp, Fuel Tube, NO.5 |
| 77299E | Clamp (FOR CHARCOAL CANISTER PIPE) |

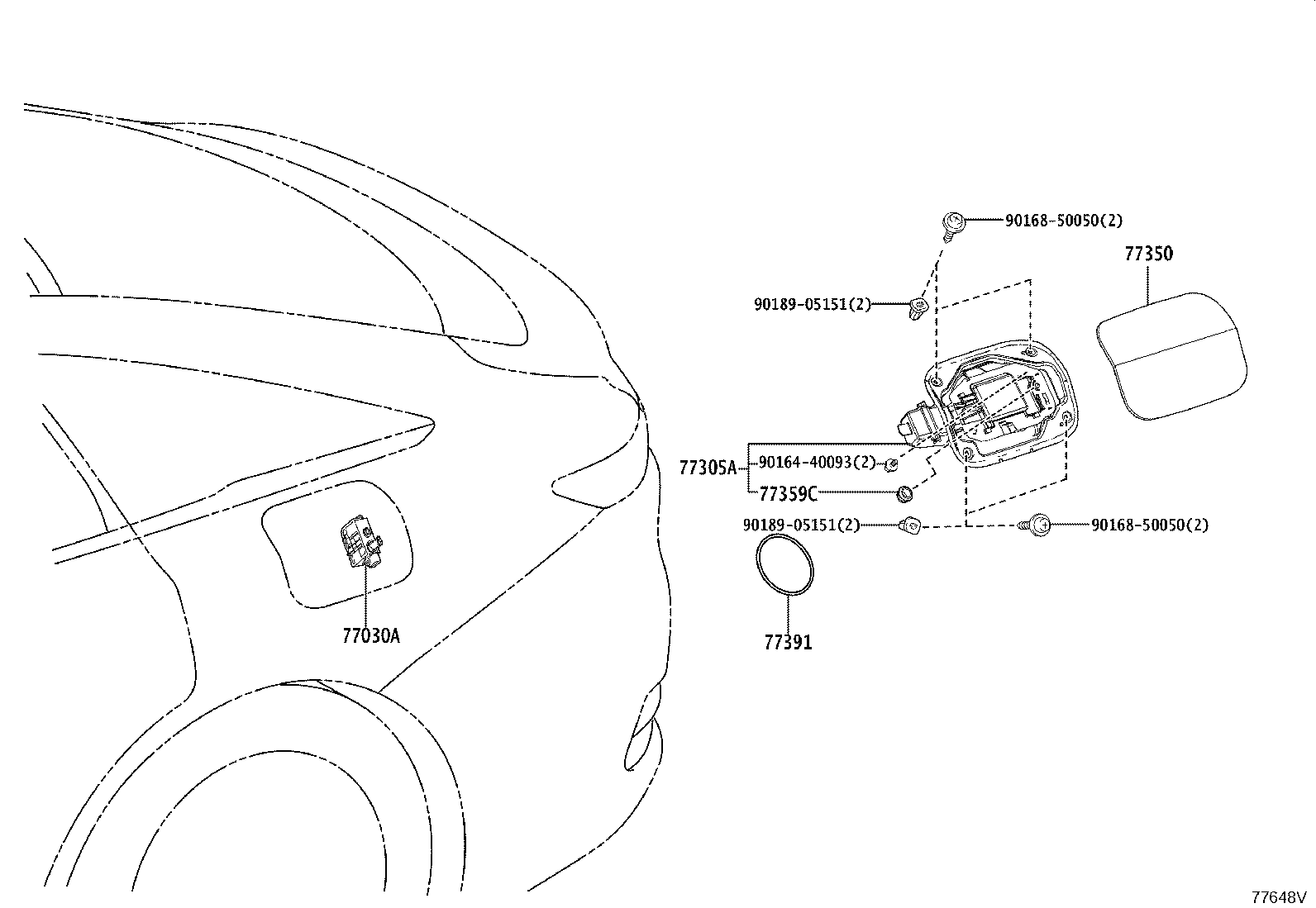

| 77305A | Lid Sub-assy, Fuel Filler Opening |
| 77310A | Cap Assy, Fuel Tank |
| 77316 | Gasket, Fuel Tank Cap |
| 77350 | Lid Assy, Fuel Filler Opening |
| 77359C | Seal, Fuel Filler Opening Lid Lock |
| 77391 | Ring, Fuel Inlet Box |
| 77444 | Hose, Fuel Tank Vent |
| 77512C | Bracket, Fuel Tank |
| 77601A | Band Sub-assy, Fuel Tank, NO.1 |
| 77606 | Protector Sub-assy, Fuel Tank, NO.1 |
| 77606C | Protector, Fuel Tank, NO.2 |
| 77607C | Protector Sub-assy, Fuel Tank, NO.2 |
| 77613 | Bolt, Fuel Tank Band Set |
| 77621 | Bracket, Fuel Tank Protector |
| 77641A | Protector, Fuel Tank, NO.1 |
| 77643 | Retainer, Fuel Tank Protector |
| 77651A | Cushion, Fuel Tank, NO.1 |
| 77652A | Cushion, Fuel Tank, NO.2 |
| 77653A | Cushion, Fuel Tank, NO.3 |
| 77654A | Cushion, Fuel Tank, NO.4 |
| 77681A | Seat, Fuel Tank Band |

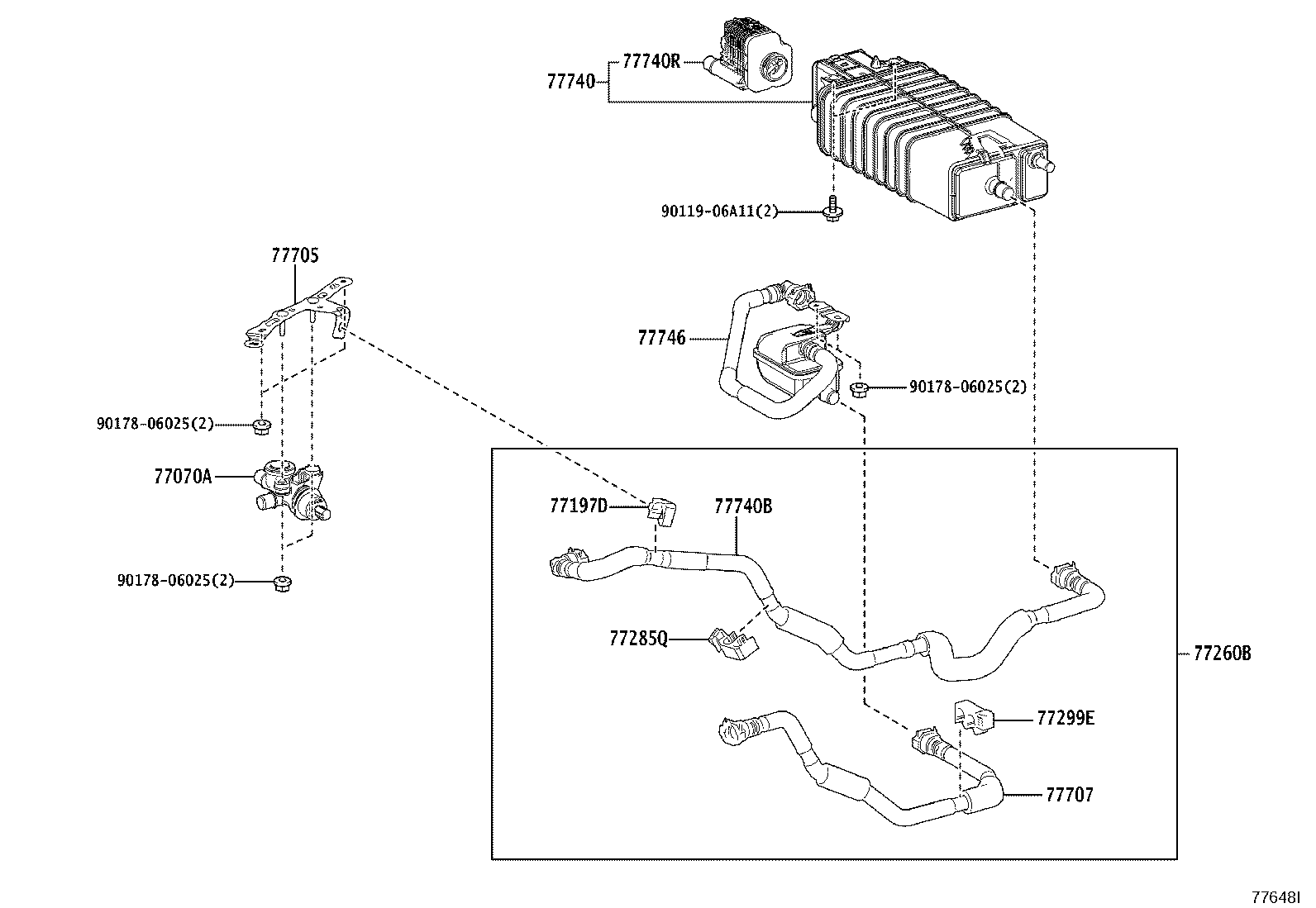

| 77705 | Bracket Sub-assy, Charcoal Canister |
| 77707 | Tube Sub-assy, Charcoal Canister Outlet |
| 77740 | Canister Assy, Charcoal |
| 77740B | Hose, Fuel, NO.2(FOR CHARCOAL CANISTER) |
| 77740R | Pump Sub-assy, Leak Detection |
| 77746 | Filter, Charcoal Canister, NO.2 |
| 77785 | Harness, Fuel Pump |
| 77A0E | Bracket Sub-assy, Hydrogen Inlet Receptacle |
| 77A10 | Tank Assy, Hydrogen, NO.1 |
| 77A20 | Tank Assy, Hydrogen, NO.2 |
| 77A30 | Tank Assy, Hydrogen, NO.3 |
| 77AC0 | Regulator Assy, Hydrogen Supply |
| 77AC4 | Plug, Hydrogen Supply Regulator, NO.1 |
| 77ACA | Cushion, Hydrogen Supply Regulator, Upper |
| 77ACB | Cushion, Hydrogen Supply Regulator, Lower |
| 77AE1 | Receptacle, Hydrogen Inlet |
| 77AE2 | Cap, Hydrogen Inlet Receptacle |
| 77AE6 | Cushion, Hydrogen Inlet Receptacle Bracket, NO.1 |
| 77B01A | Frame Sub-assy, Hydrogen Tank, NO.1 |
| 77B03 | Frame Sub-assy, Hydrogen Tank, Rear |
| 77B03A | Frame Sub-assy, Hydrogen Tank, NO.2 RH |
| 77B04 | Frame Sub-assy, Hydrogen Tank, NO.2 LH |
| 77B08 | Band Sub-assy, Hydrogen Tank, NO.1 RH |
| 77B09 | Band Sub-assy, Hydrogen Tank, NO.1 LH |
| 77B0A | Band Sub-assy, Hydrogen Tank, NO.2 |
| 77B0B | Band Sub-assy, Hydrogen Tank, NO.3 |
| 77B0D | Tube Sub-assy, Hydrogen Supply, NO.1 |
| 77B0E | Tube Sub-assy, Hydrogen Supply, NO.2 |
| 77B0F | Tube Sub-assy, Hydrogen Supply, NO.3 |
| 77B0S | Bracket Sub-assy, Hydrogen Tank, Upper |
| 77B0T | Bracket Sub-assy, Hydrogen Tank, Lower |
| 77B45 | Cup, Hydrogen Tank Spring Bolt, Front |
| 77B45B | Cup, Hydrogen Tank Spring Bolt, NO.2 |
| 77B45C | Cup, Hydrogen Tank Spring Bolt, NO.3 |
| 77B61B | Seat, Hydrogen Tank Frame, NO.1 |
| 77B61C | Seat, Hydrogen Tank Frame, NO.2 |
| 77B61D | Seat, Hydrogen Tank Frame, NO.3 |
| 77BA1 | Tube, Hydrogen Tank, NO.1 |
| 77BA2 | Tube, Hydrogen Tank, NO.2 |
| 77BA3 | Tube, Hydrogen Tank, NO.3 |
| 77BA4 | Tube, Hydrogen Tank NO.4 |
| 77BA5 | Tube, Hydrogen Tank NO.5 |
| 77BA6 | Tube, Hydrogen Tank, NO.6 |
| 77BA7 | Tube, Hydrogen Tank, NO.7 |
| 77BA8 | Tube, Hydrogen Tank, NO.8 |
| 77BB3 | Bracket, Hydrogen Tank Tube Clamp |
| 77BB5 | Bracket, Hydrogen Tank, NO.1 |
| 77BB6 | Bracket, Hydrogen Tank, NO.2 |
| 77BBA | Plate, Hydrogen Tank Protector |
| 77BC0 | Joint Assy, Hydrogen Tank Tube |
| 77BD2 | Bracket, Hydrogen Supply Tube |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
