Toyota Century
2023-10 → present · chassis GRG75 · catalogue 343210 · General
Supported model
Data version 2023-10

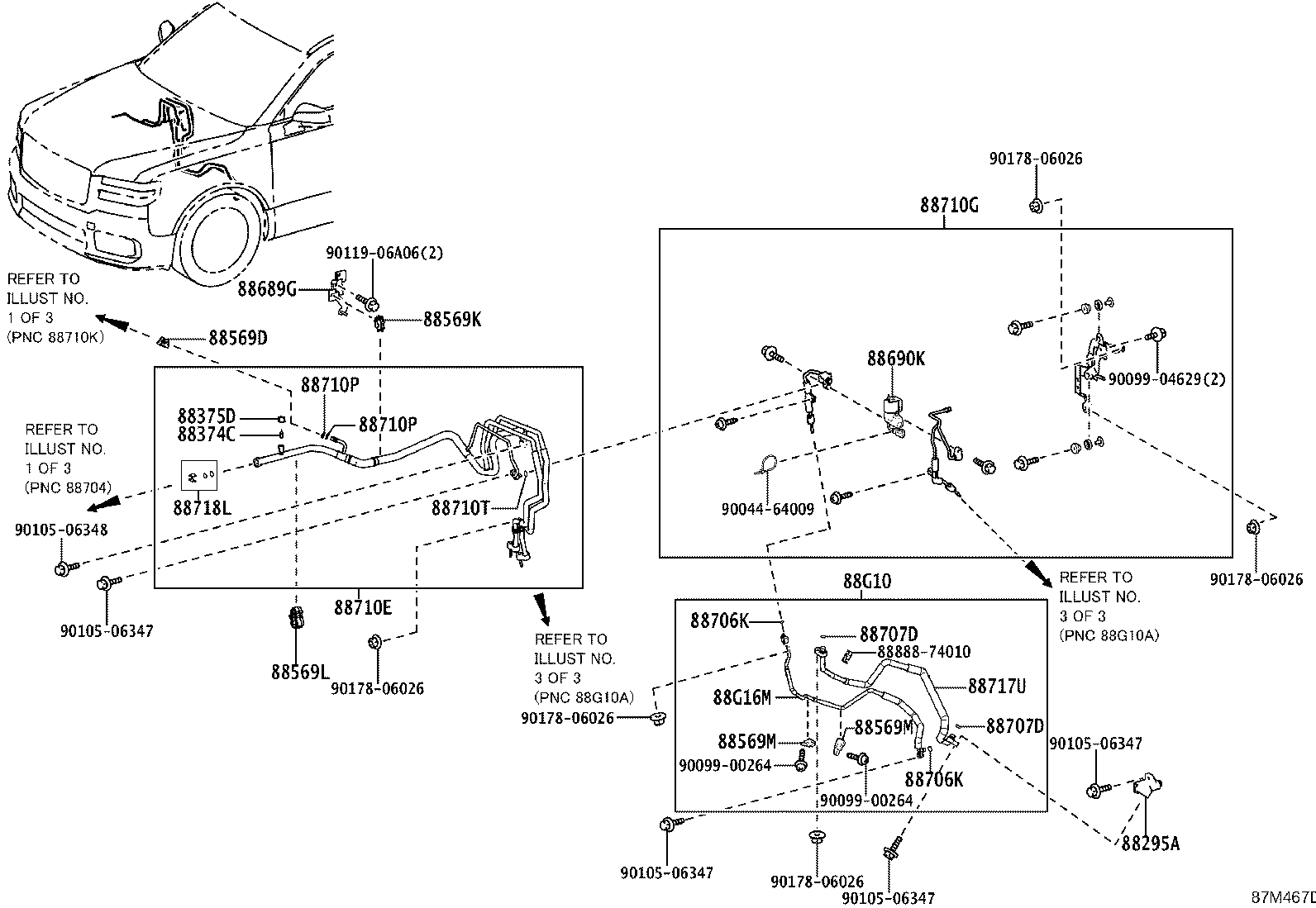

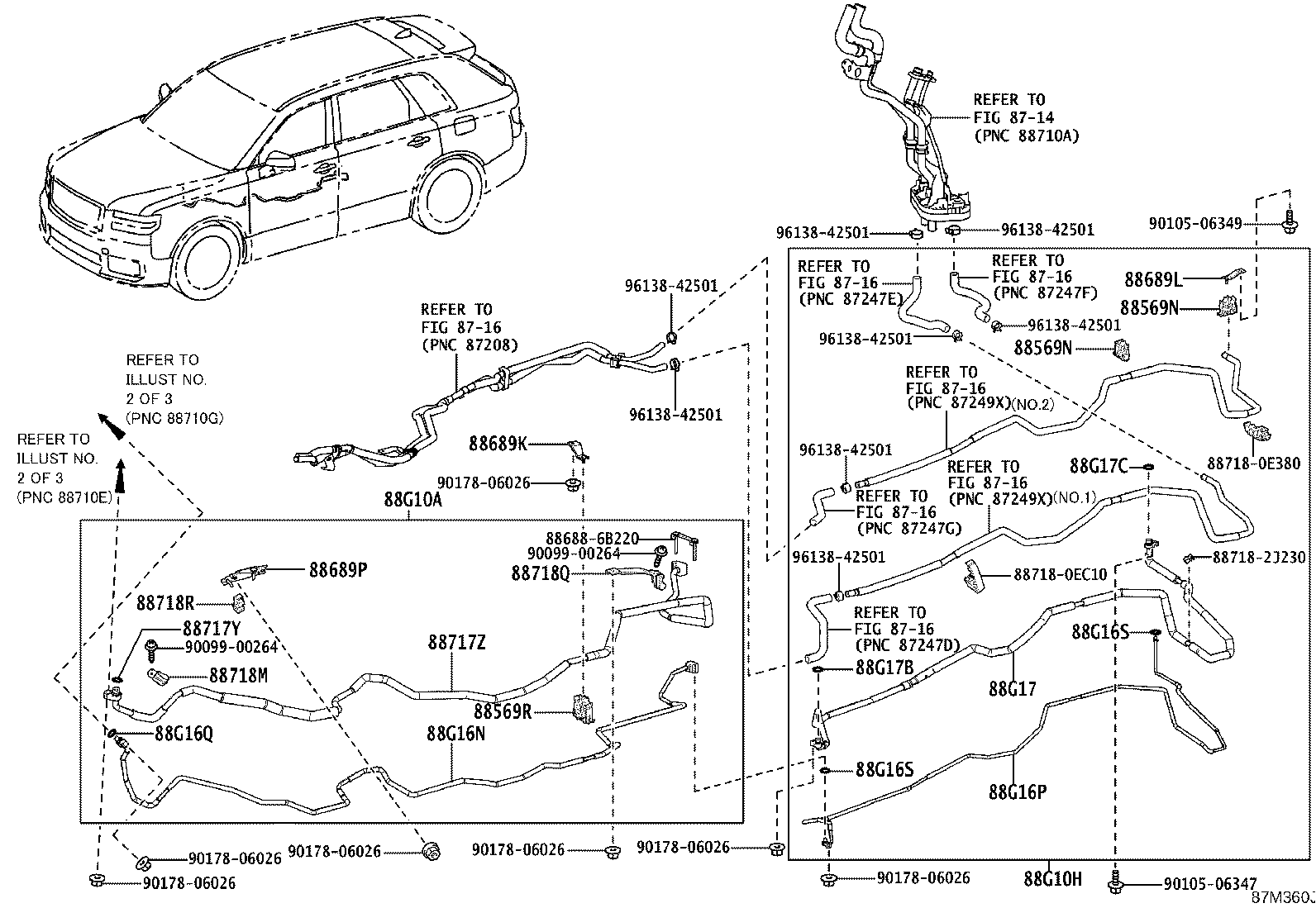

Heating & Air Conditioning - Cooler Piping
62 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 88295A | Tube, Valve TO Connector |
| 88374B | Valve, Service, NO.1 |
| 88374C | Valve, Service, NO.2 |
| 88375B | Cap, Service Valve, NO.1 |
| 88375D | Cap, Service Valve, NO.2 |
| 88470 | Receiver & Dryer Assy, Cooler |
| 884A0 | Condenser Assy, Cooler |
| 88569D | Clamp, Cooler, NO.1 |
| 88569K | Clamp, Cooler, NO.2 |
| 88569L | Clamp, Cooler, NO.3 |
| 88569M | Clamp, Piping, NO.1 |
| 88569N | Clamp, Piping, NO.2 |
| 88569P | Clamp, Cooler, NO.4 |
| 88569Q | Clamp, Cooler, NO.5 |
| 88569R | Clamp, Cooler, NO.6 |
| 88689E | Bracket, Cooler, NO.1 |
| 88689F | Bracket, Cooler, NO.2 |
| 88689G | Bracket, Cooler, NO.3 |
| 88689H | Bracket, Cooler, NO.4 |
| 88689J | Bracket, Cooler, NO.5 |
| 88689K | Bracket, Cooler, NO.6 |
| 88689L | Bracket, Cooler, NO.7 |
| 88689P | Bracket, Cooler, NO.10 |
| 88690K | Valve Assy, Magnet |
| 88704 | Hose Sub-assy, Suction |
| 88704B | Ring, O(FOR SUCTION HOSE) |
| 88706A | Tube Sub-assy, Liquid, A |
| 88706B | Tube Sub-assy, Liquid, B |
| 88706C | Tube Sub-assy, Liquid, C |
| 88706G | Ring, O(FOR LIQUID TUBE) |
| 88706H | Ring, O, NO.2(FOR LIQUID TUBE) |
| 88706J | Ring, O, NO.3(FOR LIQUID TUBE) |
| 88706K | Ring, O, NO.4(FOR LIQUID TUBE) |
| 88707D | Ring, O(FOR SUCTION TUBE) |
| 88710E | Tube & Accessory Assy, Air Conditioner |
| 88710G | Tube & Accessory Assy, Air Conditioner, NO.2 |
| 88710K | Tube & Accessory Assy, Air Conditioner, NO.3 |
| 88710N | Ring, O, NO.1(FOR TUBE & ACCESSORY ASSY, AIR CONDITIONER) |
| 88710P | Ring, O, NO.2(FOR TUBE & ACCESSORY ASSY, AIR CONDITIONER) |
| 88710T | Ring, O, NO.3(FOR TUBE & ACCESSORY ASSY, AIR CONDITIONER) |
| 88711 | Hose, Cooler Refrigerant Discharge, NO.1 |
| 88711J | Ring, O, NO.1(FOR DISCHARGE HOSE) |
| 88717U | Tube, Suction, NO.1 |
| 88717Y | Ring, O, NO.1(FOR SUCTION TUBE) |
| 88717Z | Tube, Suction, NO.2 |
| 88718L | Clamp, Piping |
| 88718M | Clamp, Piping |
| 88718Q | Clamp, Piping |
| 88718R | Clamp, Piping |
| 88719A | Sensor, Air Conditioner Pressure |
| 88719D | Ring, O(FOR AIR CONDITIONER PRESSURE SENSOR) |
| 88G10 | Tube & Accessory Assy, Air Conditioner, NO.4 |
| 88G10A | Tube & Accessory Assy, Air Conditioner, NO.5 |
| 88G10H | Tube & Accessory Assy, Air Conditioner, NO.6 |
| 88G16M | Tube, Liquid, NO.1 |
| 88G16N | Tube, Liquid, NO.2 |
| 88G16P | Tube, Liquid, NO.3 |
| 88G16Q | Ring, O, NO.1(FOR LIQUID TUBE) |
| 88G16S | Ring, O, NO.3(FOR LIQUID TUBE) |
| 88G17 | Tube, Suction, NO.3 |
| 88G17B | Ring, O, NO.1 (FOR SUCTION TUBE) |
| 88G17C | Ring, O, NO.2 (FOR SUCTION TUBE) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
