Toyota Lexus LS400
1989-12 → 1994-10 · chassis UCF10 · catalogue 431210 · General
Discontinued model
Data version 1995-05

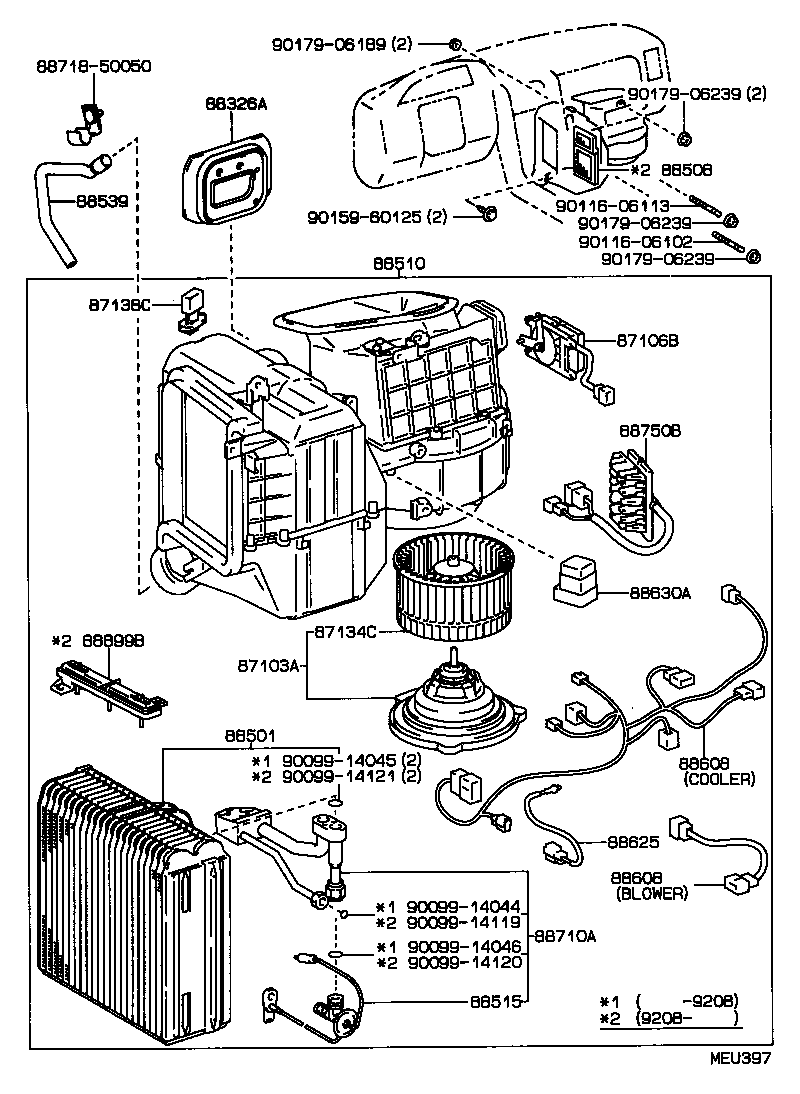

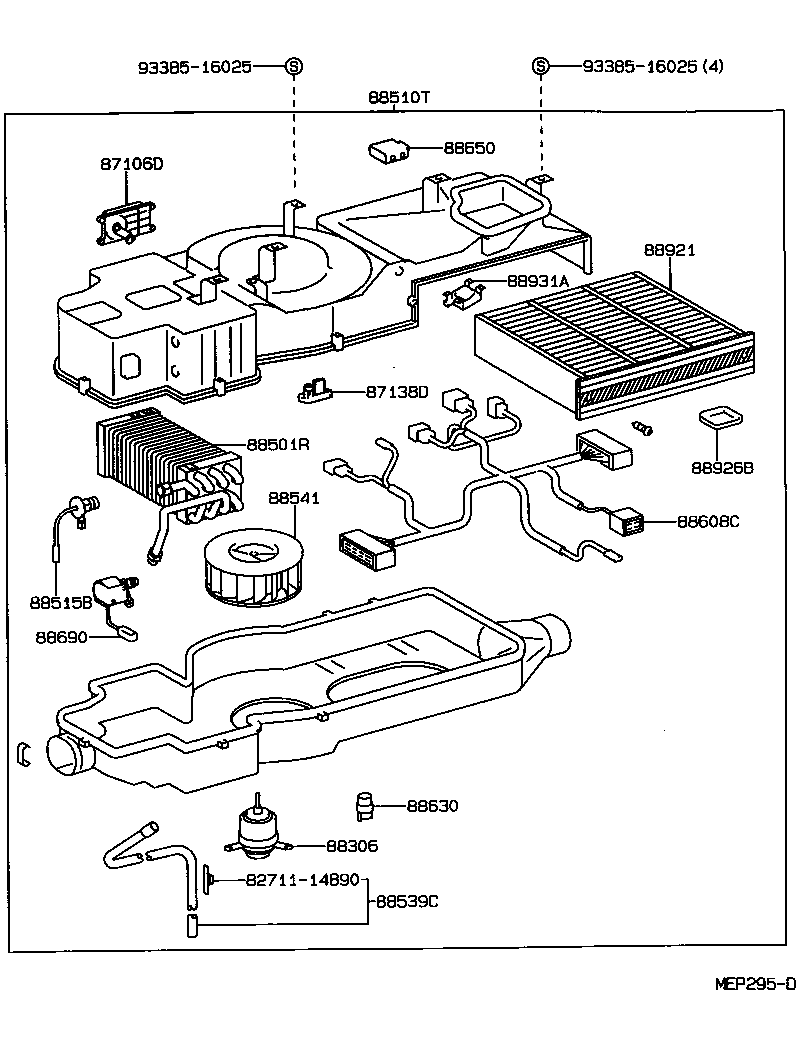

Heating & Air Conditioning - Cooler Unit
31 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 87103A | Motor Sub-assy, Cooling Unit, W/Fan |
| 87106B | Servo Sub-assy, Damper(FOR COOLING UNIT) |
| 87106D | Servo Sub-assy, Damper, NO.1 |
| 87134C | Fan, Blower(FOR COOLING UNIT) |
| 87138C | Resistor, Blower |
| 87138D | Resistor, Blower (REAR) |
| 88306 | Motor Sub-assy, Cooler Blower, NO.1 |
| 88326A | Plate, Cover |
| 88501 | Evaporator Sub-assy, Cooler, NO.1 |
| 88501R | Evaporator Sub-assy (REAR) |
| 88508 | Filter Sub-assy, Clean Air |
| 88510 | Unit Assy, Cooler |
| 88510T | Unit Assy, Cooling (REAR) |
| 88515 | Valve, Cooler Expansion |
| 88515B | Valve, Rear Cooling Unit Expansion |
| 88539 | Hose, Cooler Unit Drain, NO.1 |
| 88539C | Hose, Cooler Unit Drain, NO.2 |
| 88541 | Fan, Blower |
| 88608 | Harness Sub-assy, Wiring Air Conditioner |
| 88608C | Harness Sub-assy, Wiring Air Indicator, NO.2 |
| 88625 | Thermistor, Cooler, NO.1 |
| 88630 | Relay Assy, Cooler |
| 88630A | Relay Assy, Cooler |
| 88650 | Amplifier Assy, Cooler Stabilizer |
| 88690 | Valve Assy, Cooler Magnet |
| 88710A | Tube Assy, Air Conditioner |
| 88750B | Transistor Assy, Blower Resistor |
| 88899B | Cover, Cooler Control |
| 88921 | Filter, Air Purifier, NO.1 |
| 88926B | Filter, Air Purifier |
| 88931A | Sensor, Smoke |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
