Toyota Picnic/Avensis Verso
2001-05 → 2009-12 · chassis ACM20,CLM20 · catalogue 511220 · General
Discontinued model
Data version 2010-04

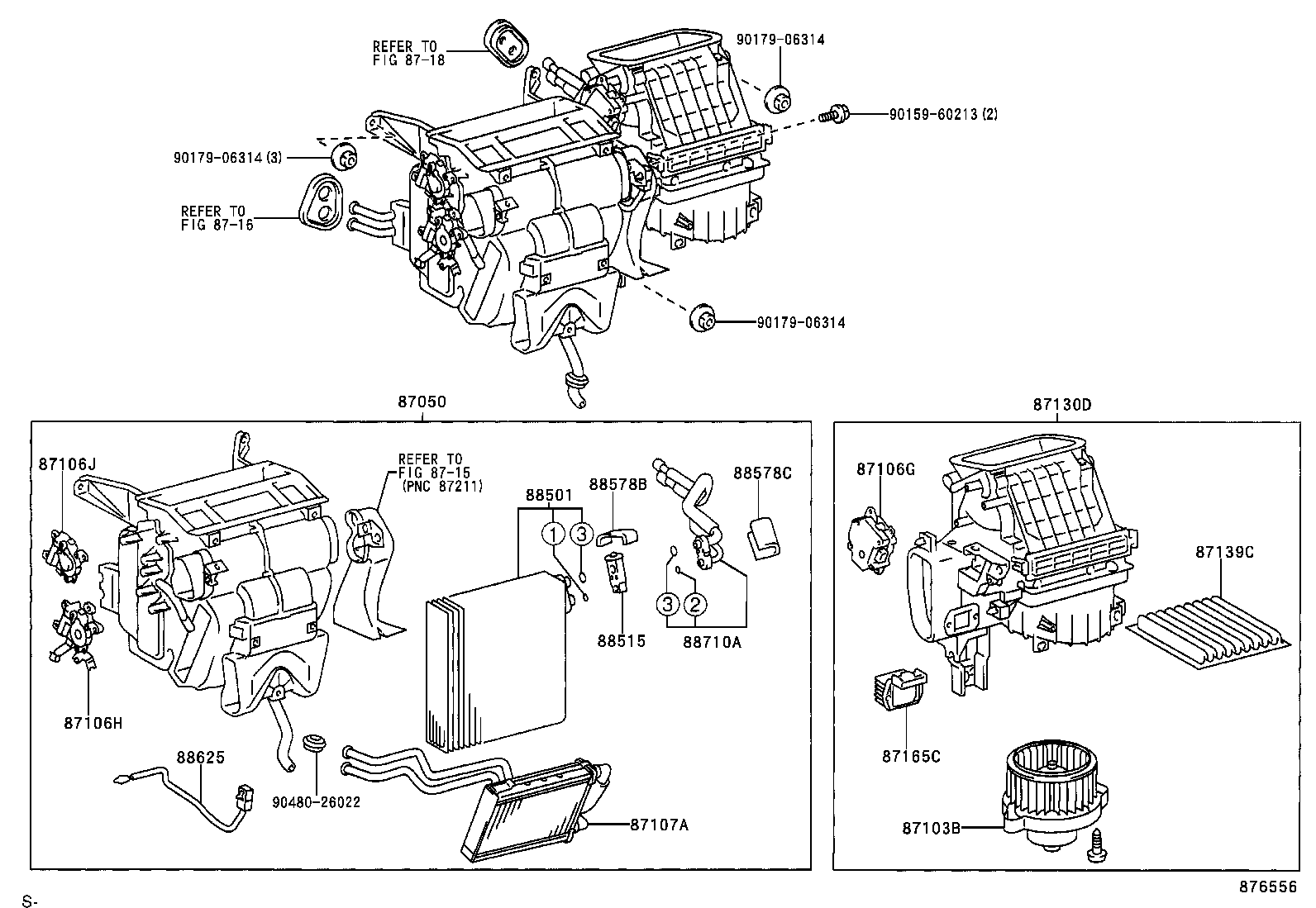

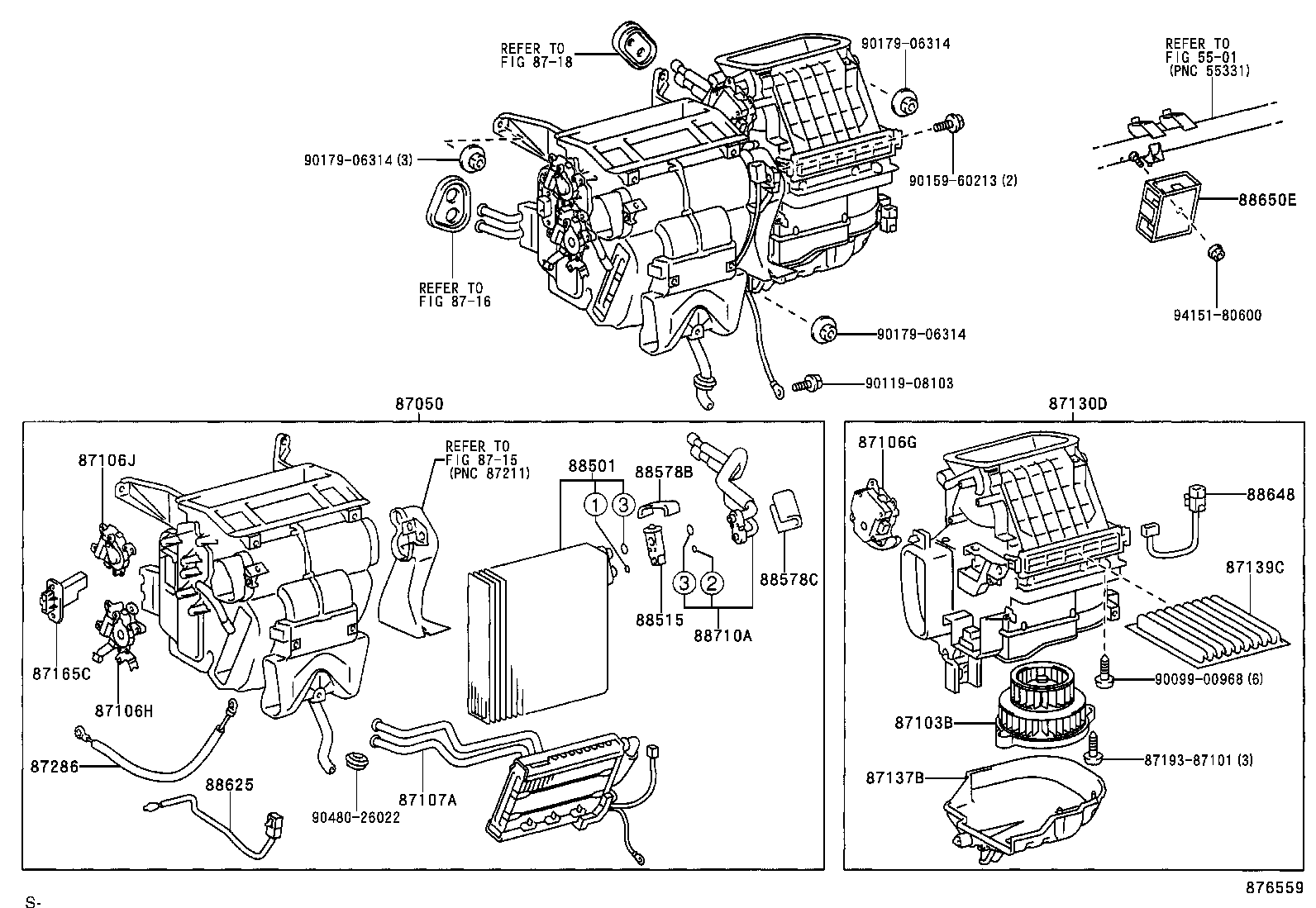

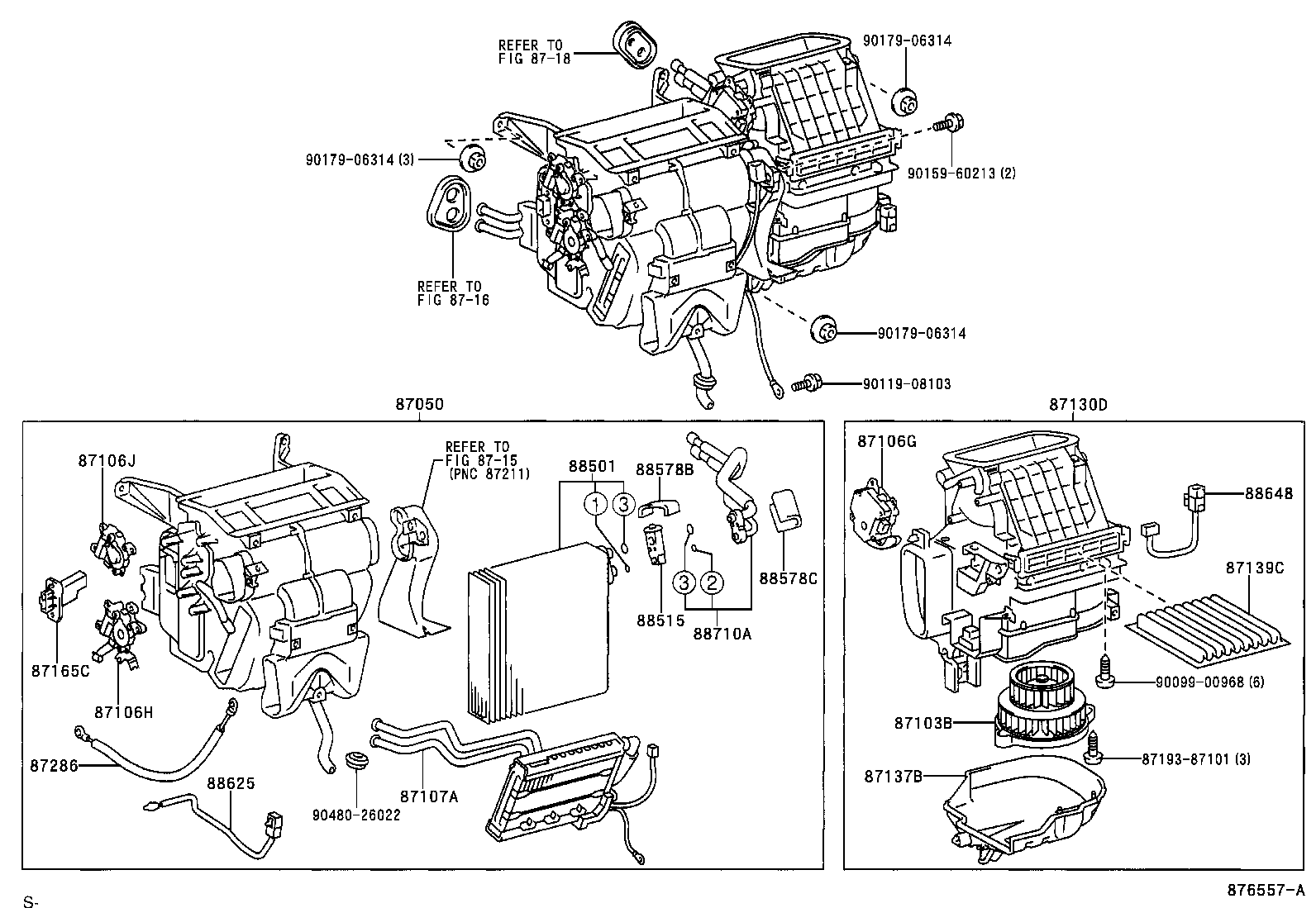

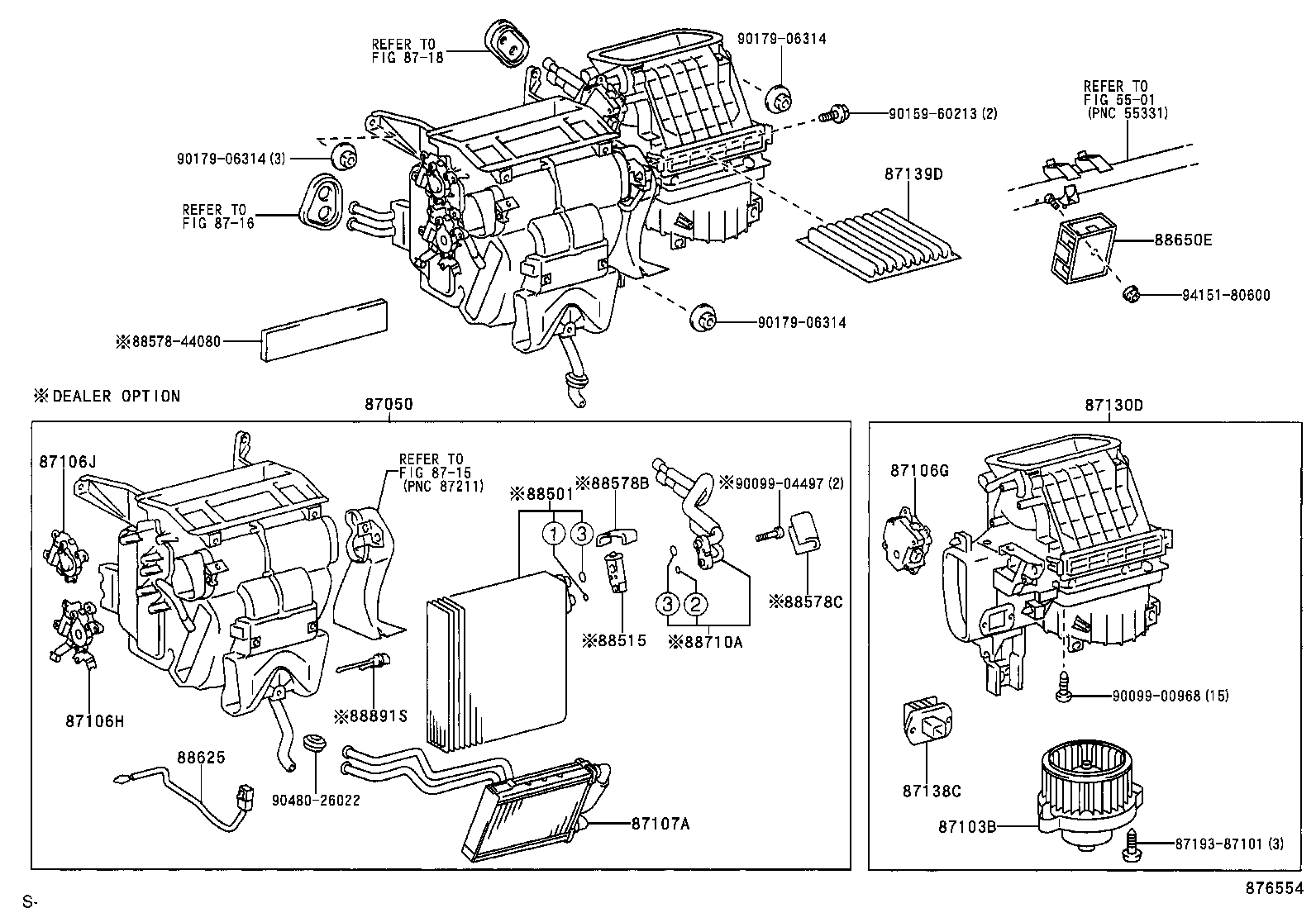

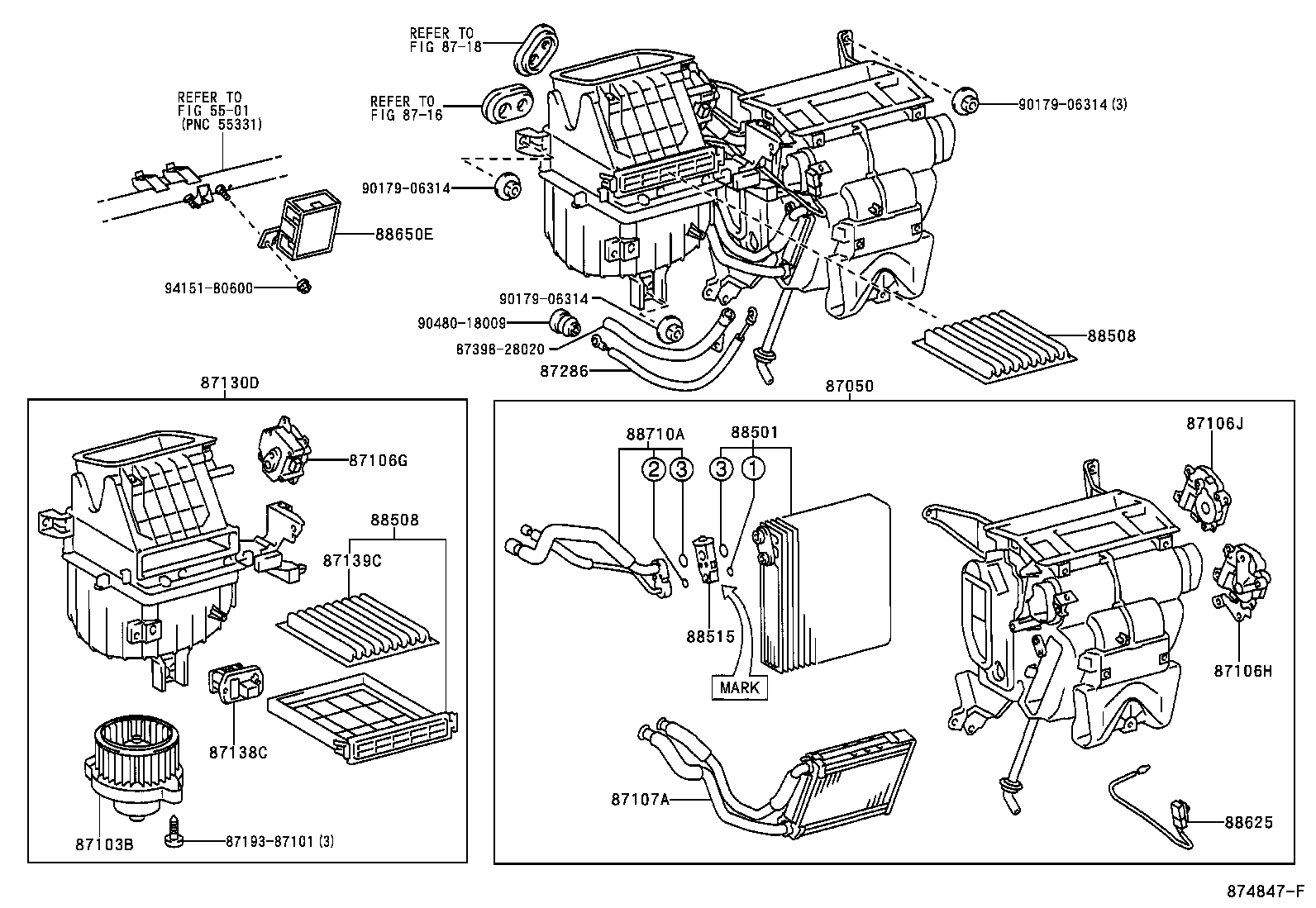

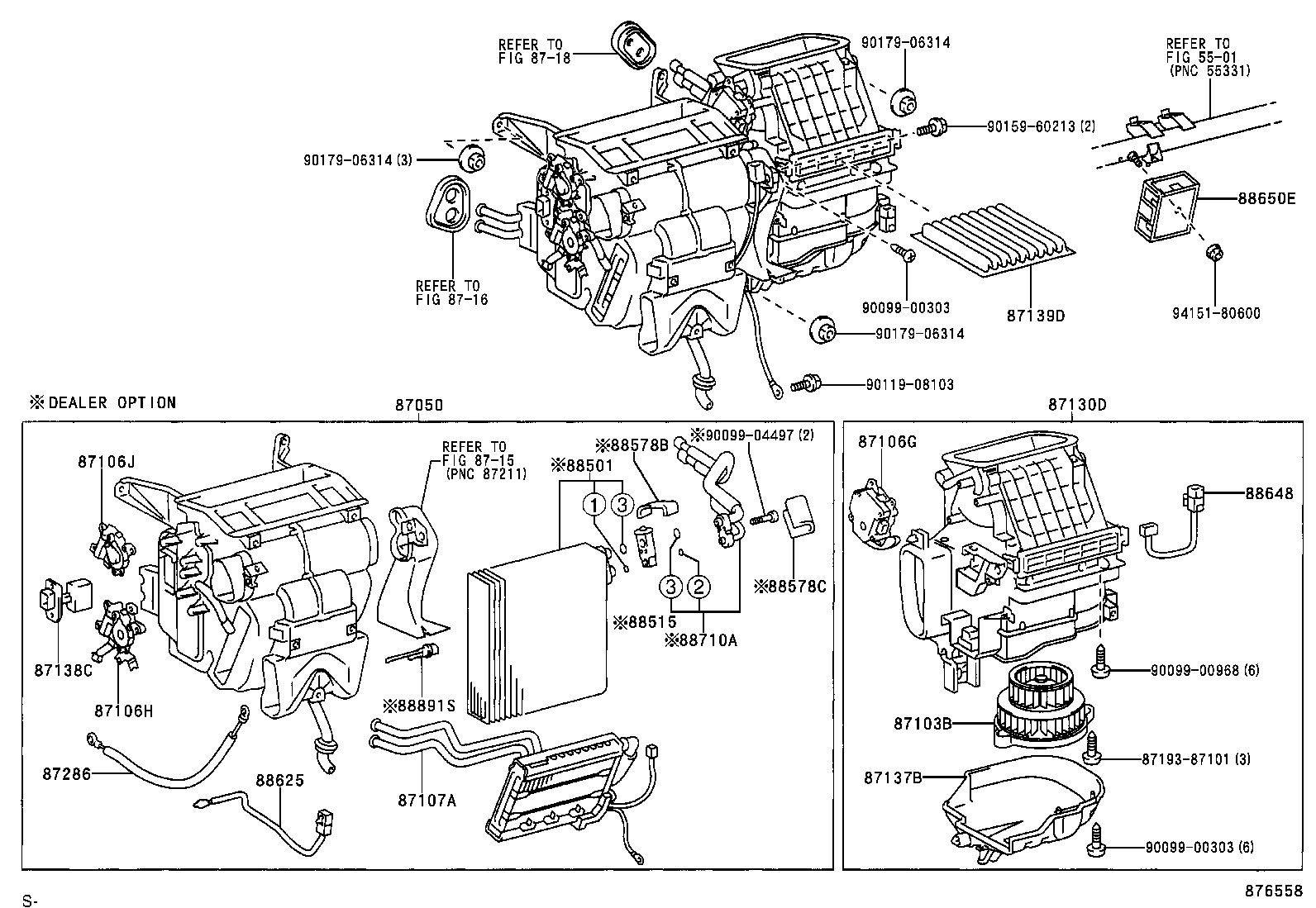

Heating & Air Conditioning - Cooler Unit
33 part groups · 15 illustrations

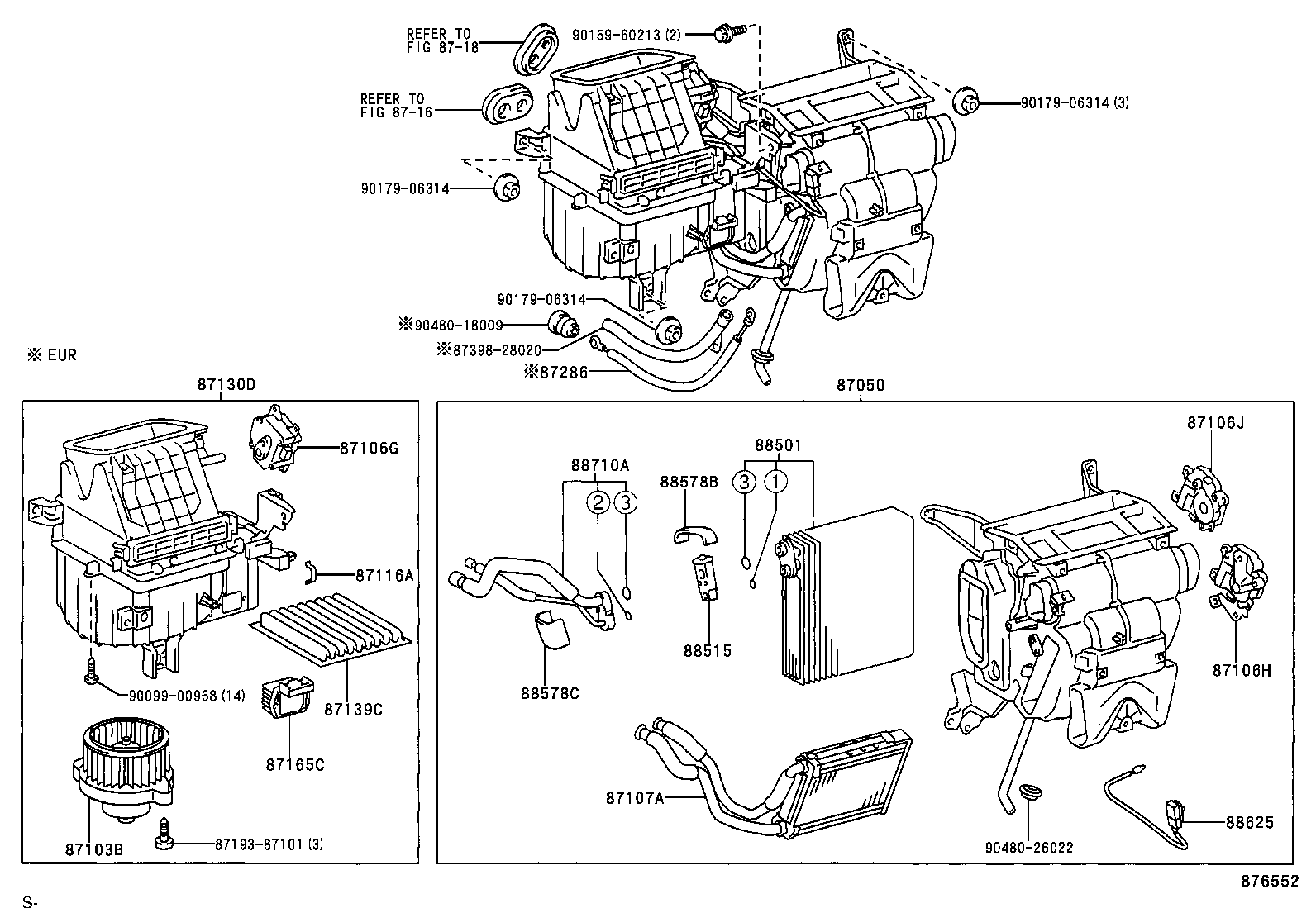

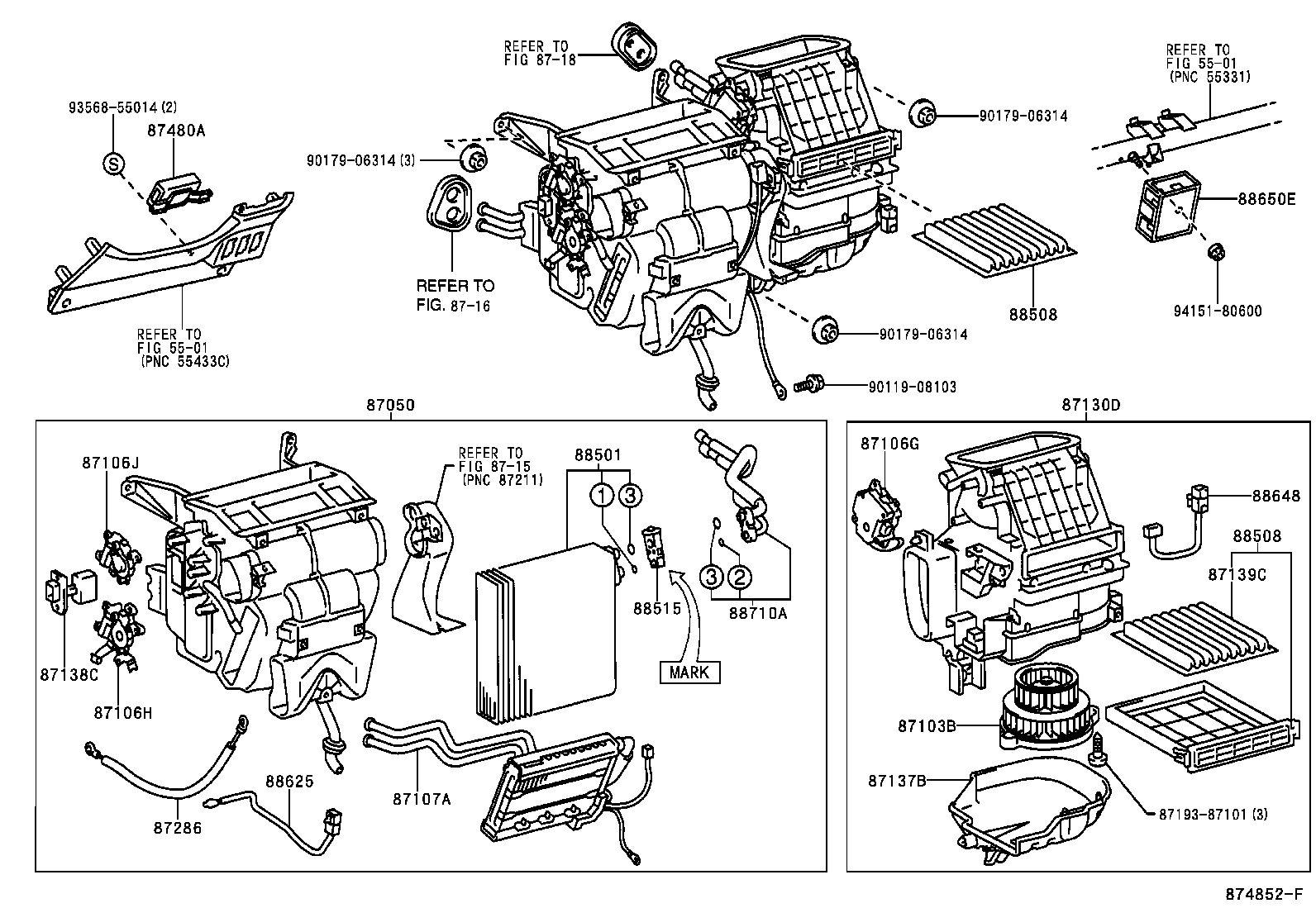

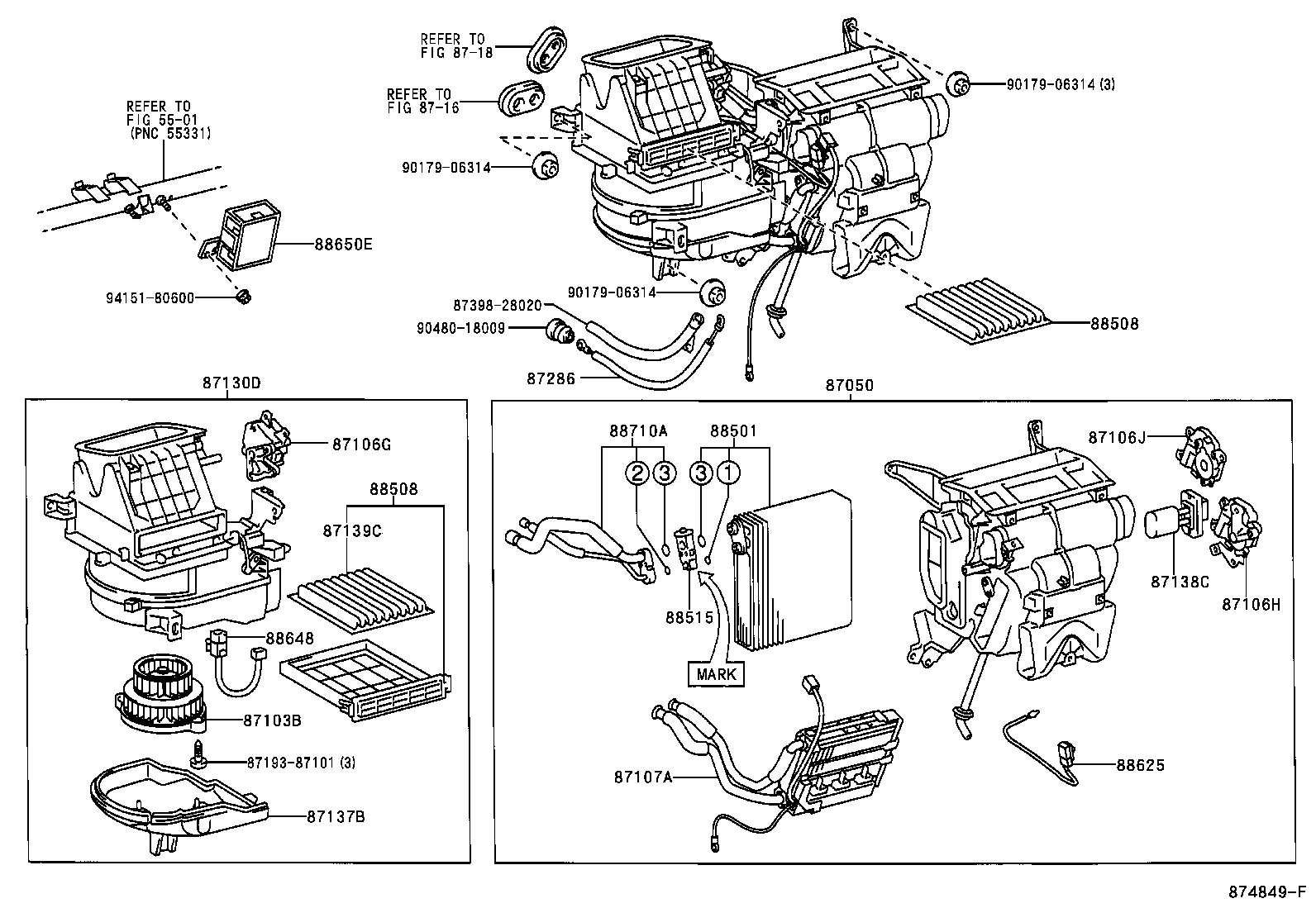

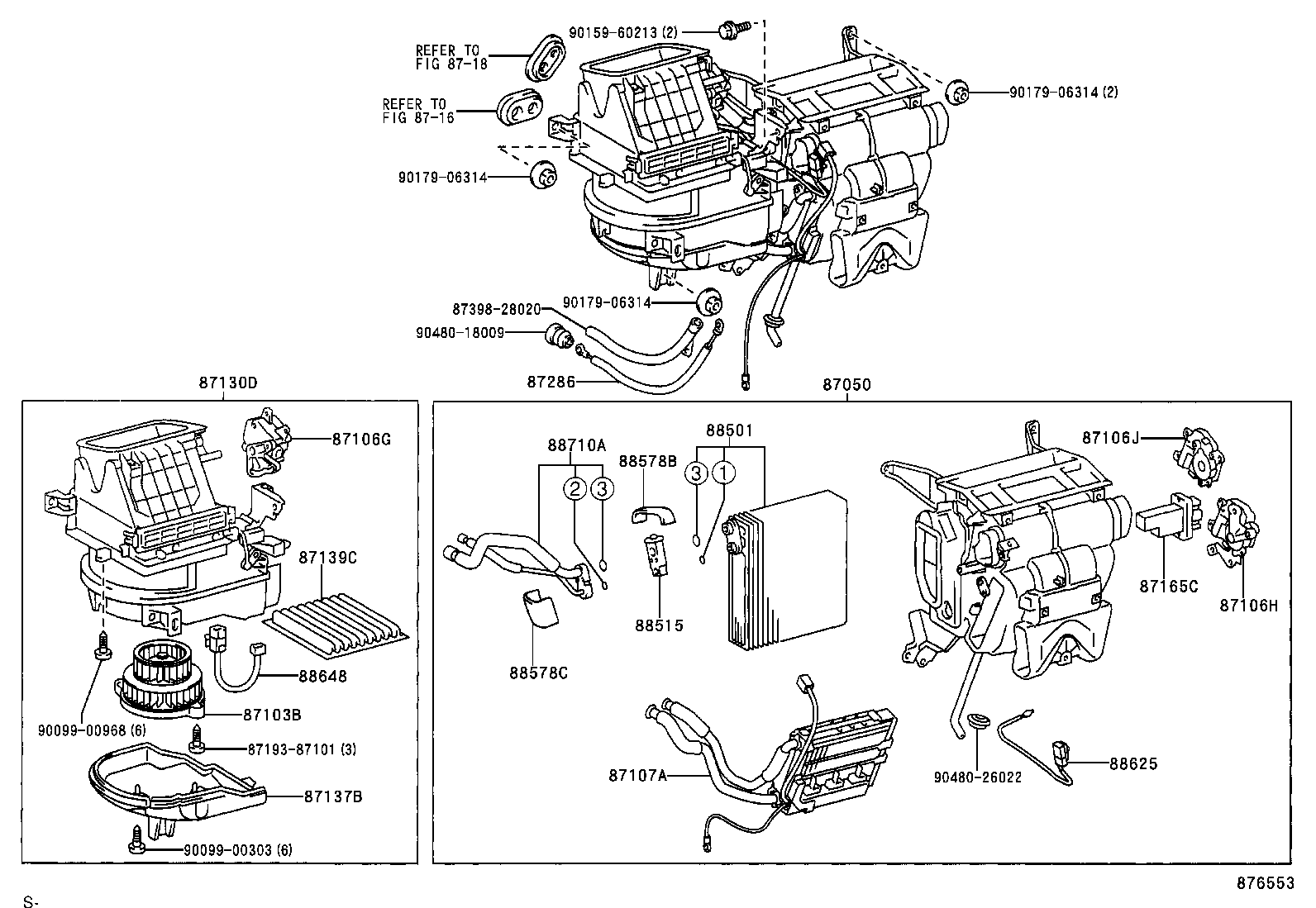

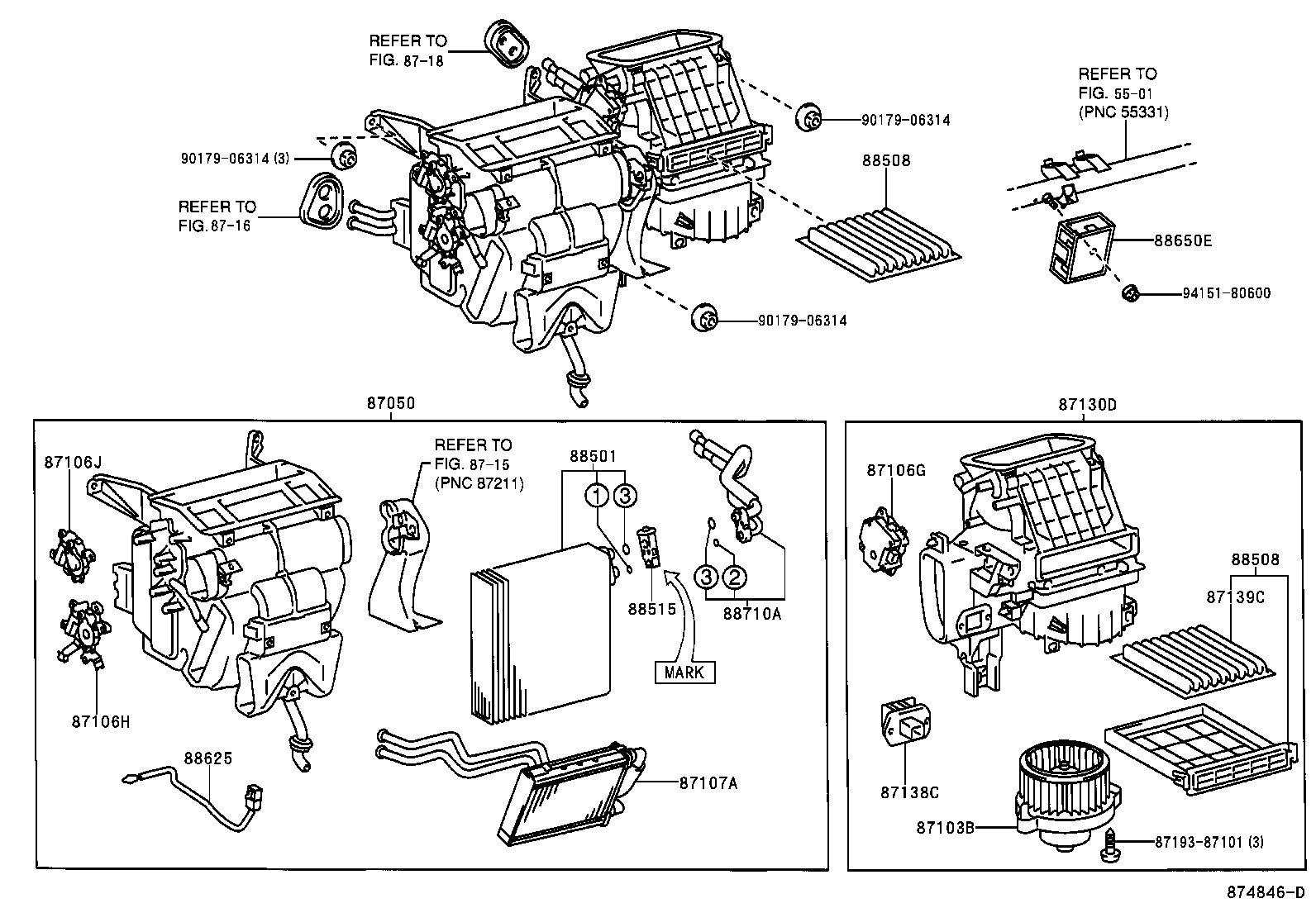

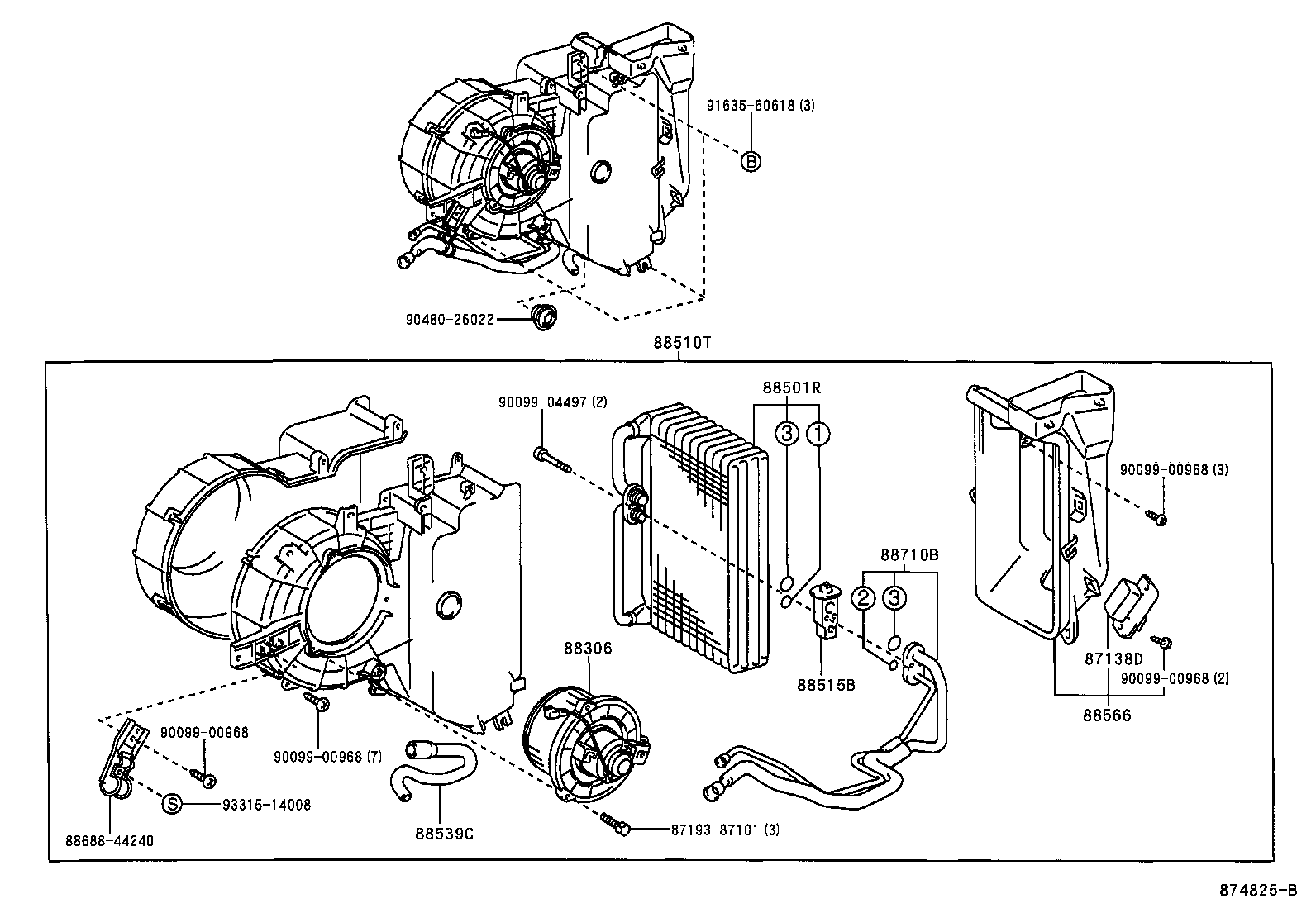

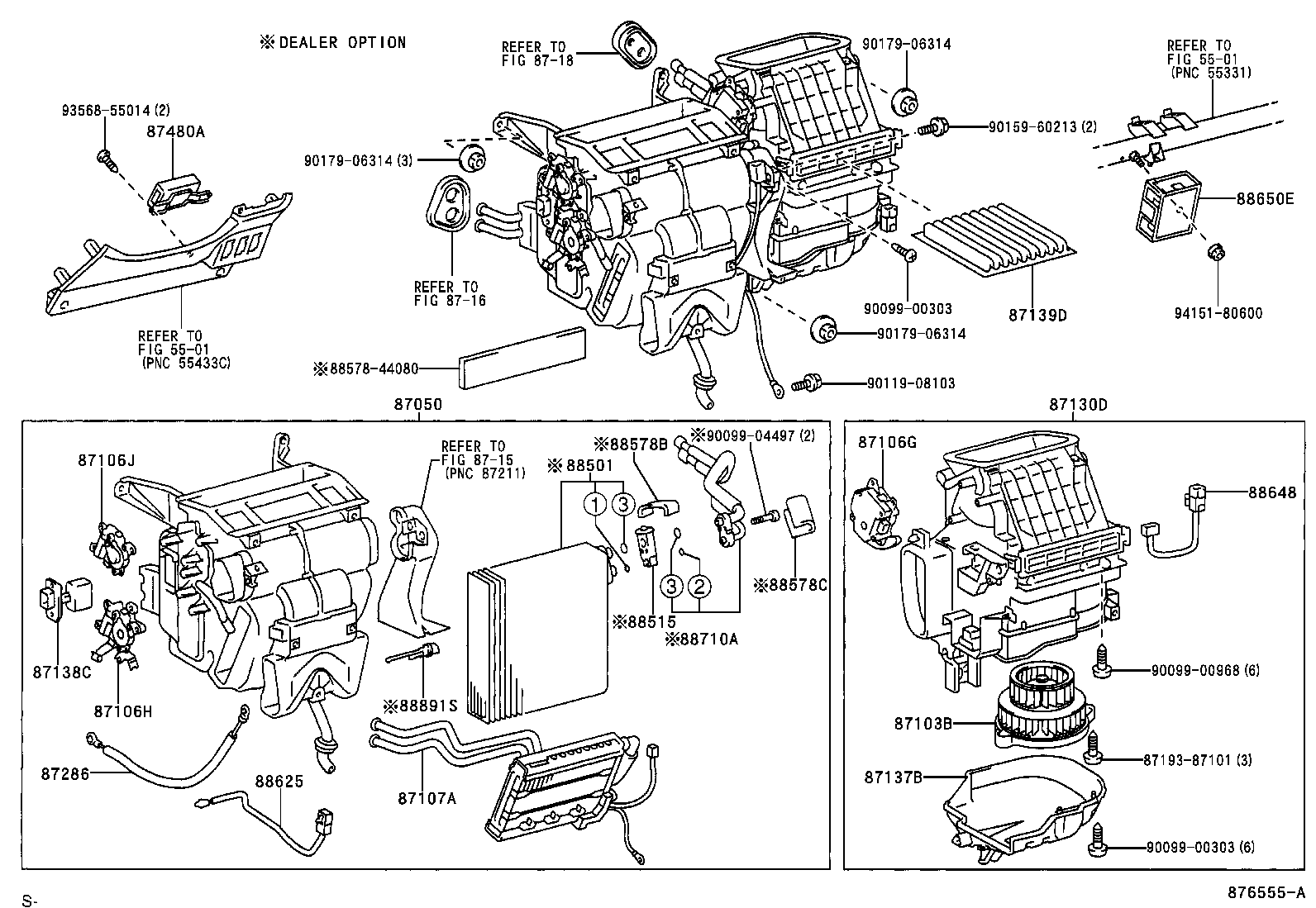

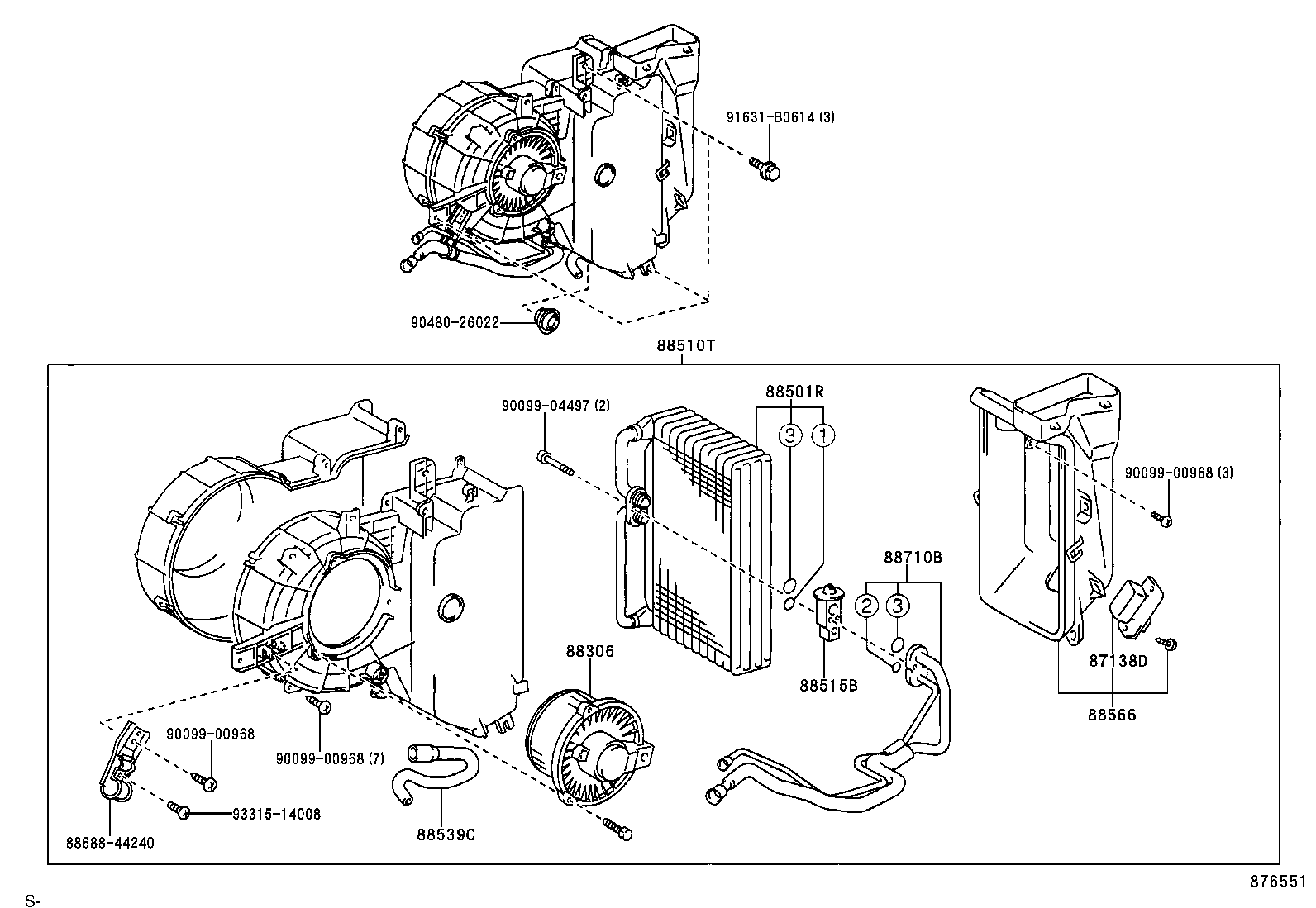

Illustrations
Part groups
| PNC | Description |
|---|---|
| 87050 | Radiator Assy, Air Conditioner |
| 87103B | Motor Sub-assy, Blower W/Fan |
| 87106G | Servo Sub-assy, Damper(FOR BLOWER) |
| 87106H | Servo Sub-assy, Damper(FOR AIRMIX) |
| 87106J | Servo Sub-assy, Damper(FOR MODE) |
| 87107A | Unit Sub-assy, Heater Radiator |
| 87116A | Spring, Holding (FOR COOLER UNIT CASE) |
| 87130D | Blower Assy |
| 87137B | Cover, Heater Blower |
| 87138C | Resistor, Blower |
| 87138D | Resistor, Blower (REAR) |
| 87139C | Filter, Clean Air |
| 87139D | Element, Air Refiner |
| 87165C | Control, Blower Motor |
| 87286 | Cable, Control |
| 87480A | Amplifier Assy, Heater |
| 88306 | Motor Sub-assy, Cooler Blower, NO.1 |
| 88501 | Evaporator Sub-assy, Cooler, NO.1 |
| 88501R | Evaporator Sub-assy (REAR) |
| 88508 | Filter Sub-assy, Clean Air |
| 88510T | Unit Assy, Cooling (REAR) |
| 88515 | Valve, Cooler Expansion |
| 88515B | Valve, Rear Cooling Unit Expansion |
| 88539C | Hose, Cooler Unit Drain, NO.2 |
| 88566 | Duct, Cooler Air, NO.1 |
| 88578B | Packing, Cooling Unit, NO.1 |
| 88578C | Packing, Cooling Unit, NO.2 |
| 88625 | Thermistor, Cooler, NO.1 |
| 88648 | Wiring, Cooler, NO.1 |
| 88650E | Amplifier Assy, Air Conditioner, NO.1 |
| 88710A | Tube Assy, Air Conditioner |
| 88710B | Tube Assy, Air Conditioner |
| 88891S | Cover, Cooler, NO.1 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
