Toyota Picnic
1999-08 → 2001-05 · chassis SXM10 · catalogue 511310 · General
Discontinued model
Data version 2002-01

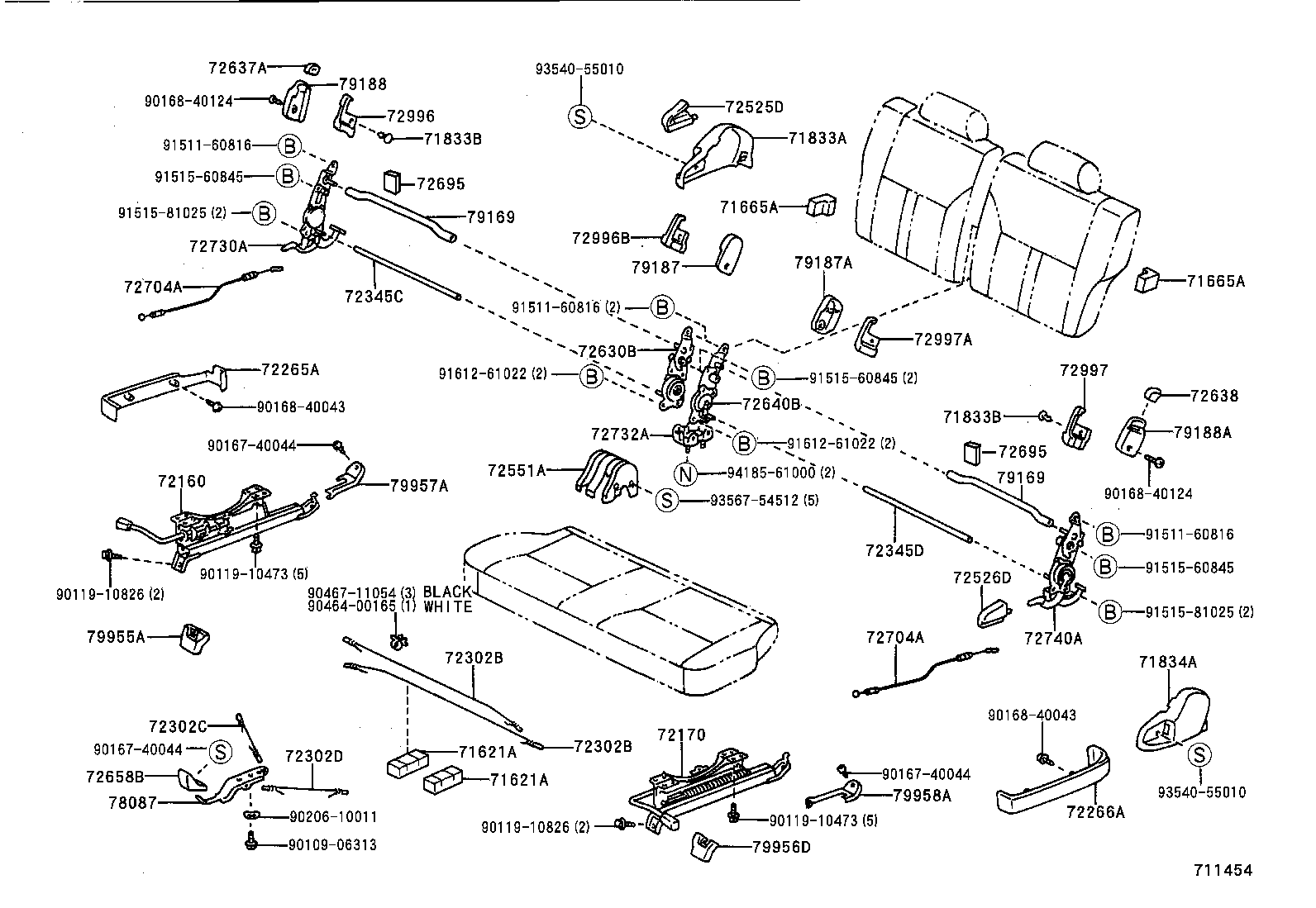

Rear Seat & Seat Track
97 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 71017 | Frame Sub-assy, Rear Seatback, RH |
| 71018 | Frame Sub-assy, Rear Seatback, LH |
| 71611 | Pad, Rear Seat Cushion |
| 71621A | Pad, Rear Seat Cushion Silencer, A |
| 71628E | Spacer, Rear Seat Cushion |
| 71651S | Pad, Rear Seatback, RH(FOR SEPARATE TYPE) |
| 71652S | Pad, Rear Seatback, LH(FOR SEPARATE TYPE) |
| 71665A | Pad, Rear Seatback, Side A |
| 71833A | Cover, Rear Seat Reclining, NO.1 RH |
| 71833B | Clip (FOR REAR SEAT RECLINING COVER) |
| 71834A | Cover, Rear Seat Reclining, NO.1 LH |
| 71881 | Board, Rear Seatback, RH |
| 71882A | Board, Rear Seatback, LH |
| 71931A | Support, Rear Seat Headrest |
| 71940A | Headrest Assy, Rear Seat |
| 71940E | Headrest Assy, NO.2 Seat |
| 72065 | Belt Sub-assy, Rear Seat Hook, RH |
| 72066 | Belt Sub-assy, Rear Seat Hook, LH |
| 72067 | Lever Sub-assy, Rear Back Lock Control, RH |
| 72068 | Lever Sub-assy, Rear Back Lock Control, LH |
| 72160 | Track Assy, Rear Seat, Outer RH |
| 72170 | Track Assy, Rear Seat, Outer LH |
| 72265A | Cover, Seat Track Upper Rail, RH |
| 72266A | Cover, Seat Track Upper Rail, LH |
| 72302B | Wire Sub-assy, Rear Seat Track Equalizing |
| 72302C | Wire Sub-assy, Rear Seat Track Equalizing, RH |
| 72302D | Wire Sub-assy, Rear Seat Track Equalizing, LH |
| 72345C | Pipe,Reclining Connecting, RH |
| 72345D | Pipe, Reclining Connecting, LH |
| 72345E | Pipe, Reclining Connecting |
| 72507B | Handle Sub-assy, Reclining Release, RH |
| 72507C | Handle Sub-assy, Reclining Release, LH |
| 72525D | Handle, Reclining Adjuster Release, NO.2 RH |
| 72526D | Handle, Reclining Adjuster Release, NO.3 LH |
| 72551A | Cover, Reclining Hinge |
| 72553A | Protector, Reclining Cover, RH |
| 72554A | Protector, Reclining Cover, LH |
| 72630B | Adjuster Assy, Rear NO.1 Seat, Inner RH |
| 72637A | Handle, Rear Seat Lock |
| 72638 | Handle, Rear Seat Lock, LH |
| 72640B | Adjuster Assy, Rear NO.1 Seat, Inner LH |
| 72658B | Knob, Rear Seat Lock Handle |
| 72679 | Bezel, Rear Seatback Lock Control |
| 72695 | Silencer, Rear Seatback Lock Control Rod |
| 72704A | Cable, Rear Seat Reclining Control |
| 72730A | Adjuster Assy, Rear Seat Reclining, RH |
| 72732A | Bracket, Rear Seat Adjuster, Inner |
| 72740A | Adjuster Assy, Rear Seat Reclining, LH |
| 72748 | Wire, Rear Seat Reclining Control |
| 72750E | Adjuster Assy, Rear NO.2 Seat Reclining, Outer RH |
| 72750F | Adjuster Assy, Rear NO.2 Seat Reclining, Inner LH |
| 72760E | Adjuster Assy, Rear NO.2 Seat Reclining, Inner RH |
| 72760F | Adjuster Assy, Rear NO.2 Seat Reclining, Outer LH |
| 72951 | Link, NO.2 Seat, Upr RH |
| 72952 | Link, NO.2 Seat Upr LH |
| 72996 | Cover, Rear Seatback, RH |
| 72996B | Cover, Rear Seatback, Inner RH |
| 72997 | Cover, Rear Seatback, LH |
| 72997A | Cover, Rear Seatback, Inner LH |
| 78087 | Lever Sub-assy, Sub Seat Lock |
| 79011A | Cover Sub-assy, NO.1 Seat Cushion |
| 79013 | Cover Sub-assy, NO.1 Seatback, RH |
| 79014 | Cover Sub-assy, NO.1 Seatback, LH |
| 79021 | Cover Sub-assy, NO.2 Seat Cushion, RH |
| 79022 | Cover Sub-assy, NO.2 Seat Cushion, LH |
| 79023 | Cover Sub-assy, NO.2 Seatback, RH |
| 79024 | Cover Sub-assy, NO.2 Seatback, LH |
| 79101 | Frame Sub-assy, NO.1 Seat Cushion |
| 79120A | Cushion Assy, NO.1 Seat |
| 79140 | Back Assy, NO.1 Seat, RH |
| 79150 | Back Assy, NO.1 Seat, LH |
| 79169 | Rod, Rear Seat Hinge Connector |
| 79187 | Cover, NO.1 Seat Inner Bracket |
| 79187A | Cover, NO.1 Seat Inner Bracket, LH |
| 79188 | Cover, NO.1 Seat Outer Bracket |
| 79188A | Cover, NO.1 Seat Outer Bracket, LH |
| 79201B | Frame Sub-assy, NO.2 Seat Cushion, RH |
| 79202 | Frame Sub-assy, NO.2 Seat Cushion, LH |
| 79203A | Frame Sub-assy, NO.2 Seatback, RH |
| 79204A | Frame Sub-assy, NO.2 Seatback, LH |
| 79209 | Board Sub-assy, NO.2 Seatback |
| 79220A | Cushion Assy, NO.2 Seat |
| 79230 | Cushion Assy, NO.2 Seat, LH |
| 79235D | Pad, NO.2 Seat Cushion, RH |
| 79240 | Back Assy, NO.2 Seat, RH |
| 79245C | Pad, NO.2 Seat Cushion, LH |
| 79250 | Back Assy, NO.2 Seat, LH |
| 79275C | Pad, NO.2 Seatback, RH |
| 79285 | Pad, NO.2 Seatback, LH |
| 79955A | Cover, Rear Seat Front Bracket, RH |
| 79955C | Cover, Rear Seat Front Bracket, RH |
| 79955D | Cover, Rear Seat Front Bracket, RH |
| 79956D | Cover, Rear Seat Front Bracket, LH |
| 79956N | Cover, Rear Seat Front Bracket, LH |
| 79956P | Cover, Rear Seat Front Bracket, LH |
| 79957A | Cover, Rear Seat Rear Bracket, RH |
| 79958A | Cover, Rear Seat Rear Bracket, LH |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
