Toyota Picnic
1999-08 → 2001-05 · chassis SXM10 · catalogue 511310 · General
Discontinued model
Data version 2002-01
Heating & Air Conditioning - Control & Air Duct
21 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|

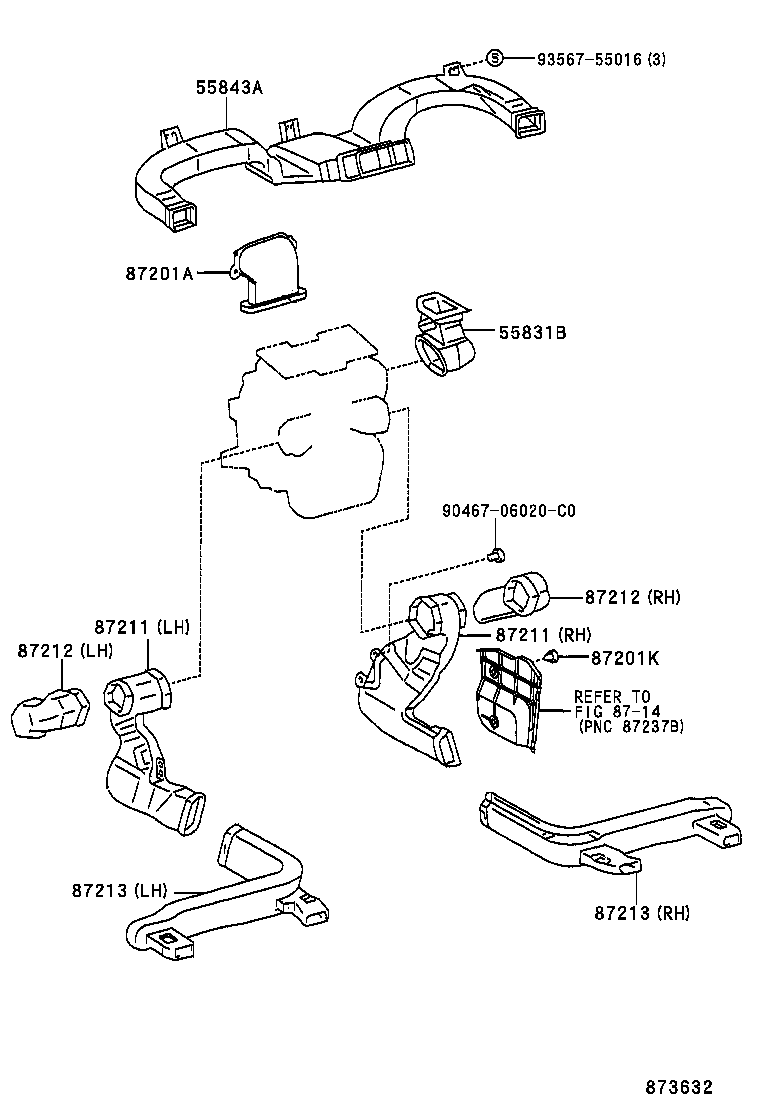

| 55831B | Connector, Instrument Panel Register, RH |
| 55843A | Duct, Heater TO Register, NO.1 |
| 55900 | Control Assy, Air Conditioner |
| 55900B | Bulb, Air Conditioner Control |
| 55902B | Control Sub-assy, Heater |
| 55905A | Knob, Heater Control |
| 55912A | Housing, Heater Control |
| 55921A | Retainer, Heater Control |
| 87201A | Duct Sub-assy, Air |
| 87201K | Clip (FOR AIR DUCT) |
| 87211 | Duct, Air, NO.1 |
| 87212 | Duct, Air, Rear NO.1 |
| 87213 | Duct, Air, Rear NO.2 |
| 88566A | Duct, Cooler Air, NO.1 |
| 88566C | Duct, Cooler Air, NO.3 |
| 88566D | Duct, Cooler Air, NO.4 |

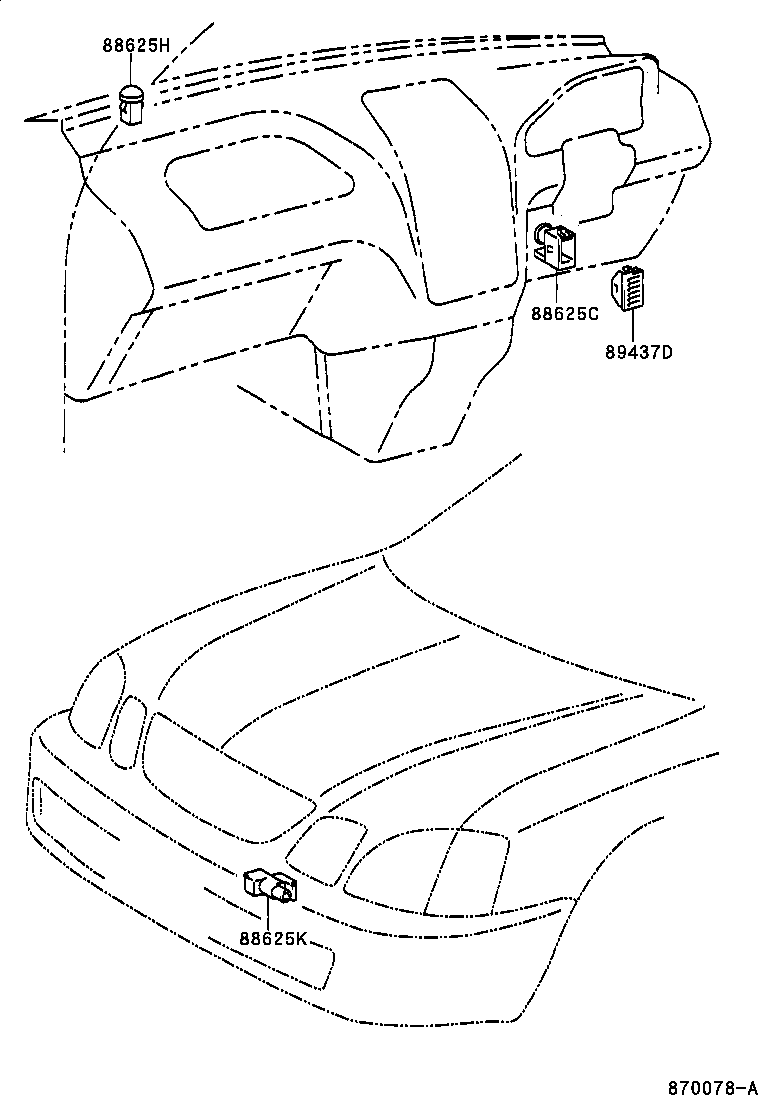

| 88625C | Thermistor, Cooler |
| 88625H | Thermistor, Cooler (SOLAR SENSOR) |
| 88625K | Thermistor, Cooler |
| 88650B | Amplifier Assy, Airconditioner |
| 89437D | Cover, Sensor |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
