Toyota Yaris Cross
2023-06 → present · chassis NGC200,NYC200 · catalogue 514210 · General
Supported model
Data version 2023-09
Floor Pan & Lower Back Panel
51 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|
| 51095 | Hook, Transport, Rear |
| 55214B | Pad, Dash Panel Insulator, NO.2 |
| 55215B | Pad, Dash Panel Insulator, NO.3 |
| 55216A | Pad, Dash Panel Insulator, NO.4 |

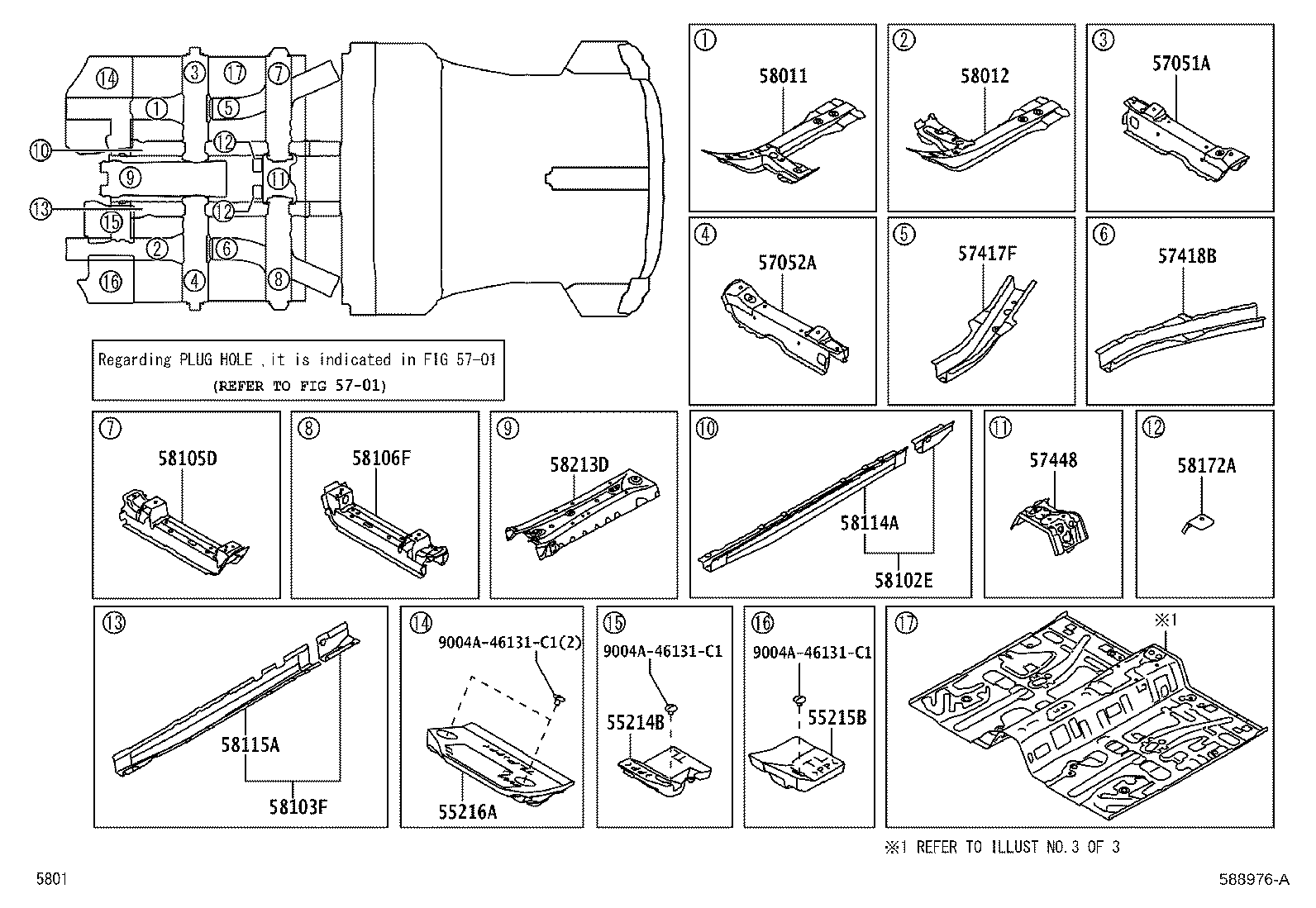

| 57051A | Member Sub-assy, Front Floor Cross, RH |
| 57052A | Member Sub-assy, Front Floor Cross, LH |
| 57069B | Member Sub-assy, Rear Floor Cross, Center |
| 57407E | Member Sub-assy, Center Floor Cross |
| 57417F | Reinforcement, Front Floor Under, RH |
| 57418B | Reinforcement, Front Floor Under, LH |
| 57448 | Retainer, Center Floor Crossmember |
| 57615F | Bracket, Rear Bumper Mounting |
| 57661D | Member, Rear Floor Cross, Front |
| 57805B | Reinforcement Sub-assy, Belt Anchor, RH |
| 57806 | Reinforcement Sub-assy, Belt Anchor, LH |
| 58011 | Panel Sub-assy, Front Floor Side, RH |
| 58012 | Panel Sub-assy, Front Floor Side, LH |
| 58031A | Insulator Sub-assy, Main Muffler Heat |
| 58037 | Reinforcement Sub-assy, Rear Floor Pan |
| 58102E | Reinforcement Sub-assy, Front Floor, RH |
| 58103F | Reinforcement Sub-assy, Front Floor, LH |
| 58105D | Retainer Sub-assy, Seat Rail, Rear RH |
| 58106F | Bracket Sub-assy, Front Seat Mounting, Outside LH |

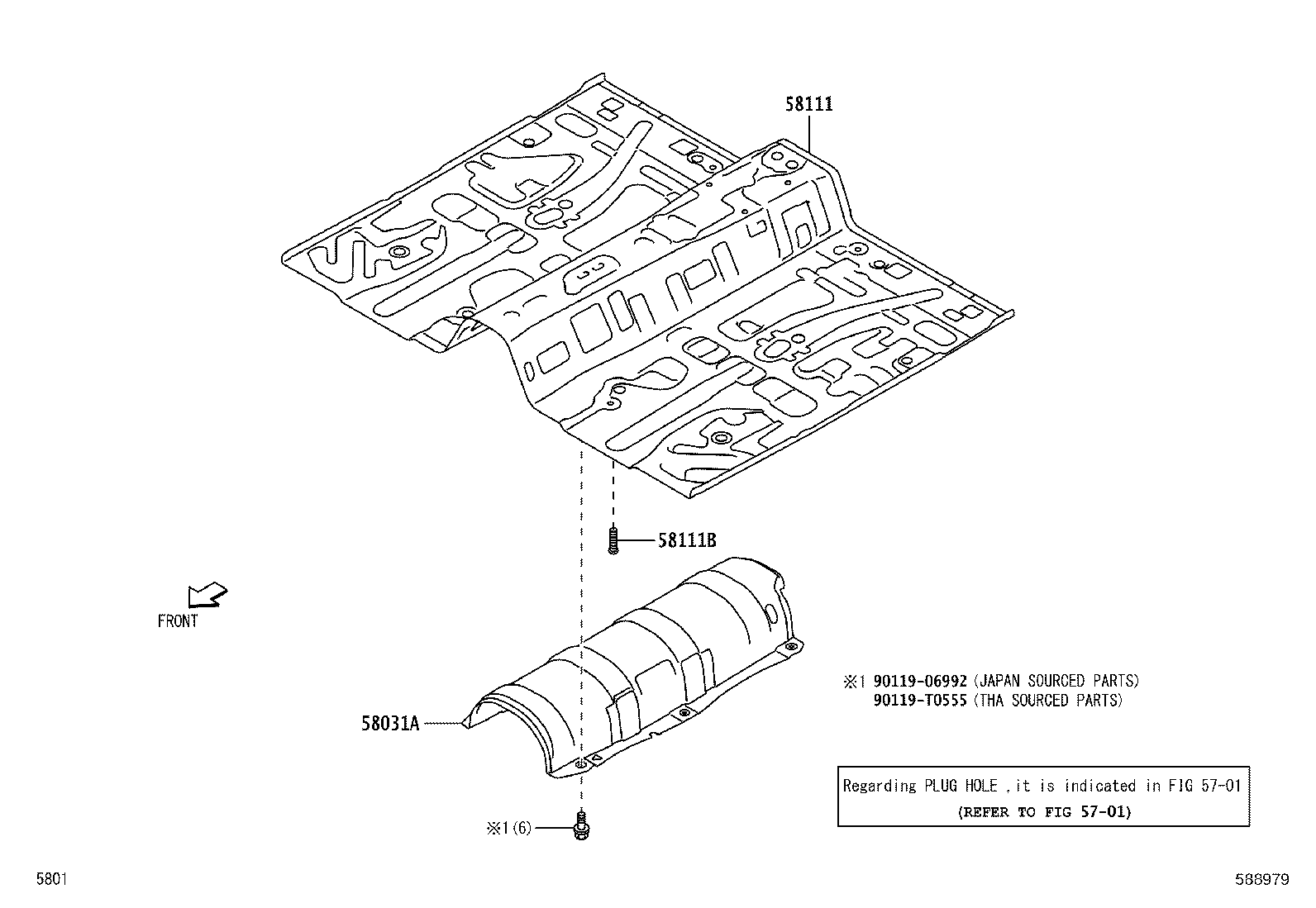

| 58111 | Pan, Front Floor |
| 58111B | Bolt, Weld(FOR FRONT FLOOR PAN) |
| 58114A | Reinforcement, Front Floor Panel |
| 58115A | Reinforcement, Front Floor Panel |
| 58172A | Plate, Parking Brake Mounting |
| 58202A | Pan Sub-assy, Center Floor, Front |
| 58203A | Reinforcement Sub-assy, Center Floor Panel, RH |
| 58204A | Reinforcement Sub-assy, Center Floor Panel, LH |
| 58208J | Cover, Hole |
| 58211H | Pan, Center Floor |
| 58213D | Reinforcement, Center Floor Panel |
| 58215B | Bracket, Rear Seat Mounting, RH |
| 58216B | Bracket, Rear Seat Mounting, LH |

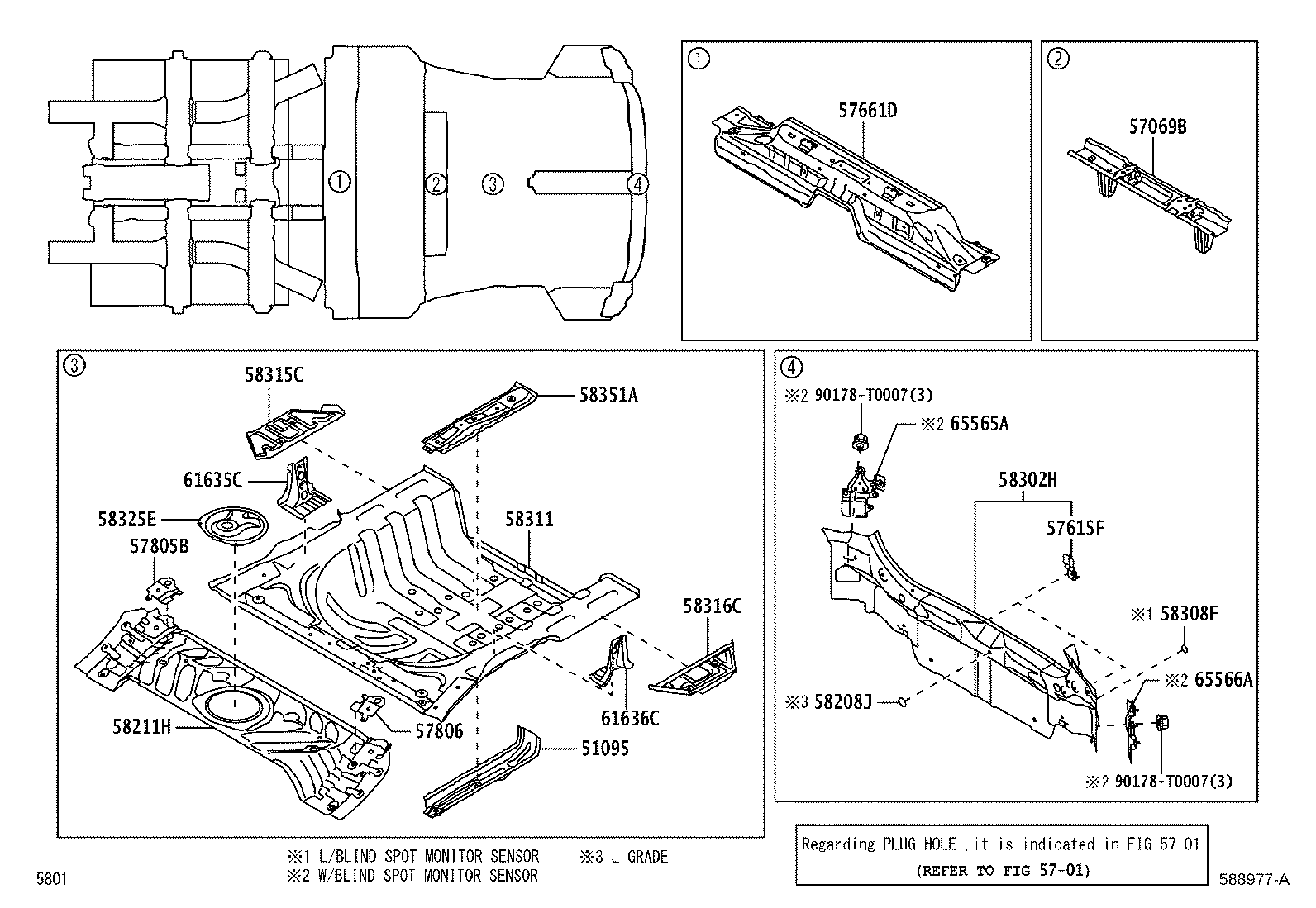

| 58302H | Panel Sub-assy, Lower Back |
| 58306F | Panel Sub-assy, Rear Floor Side, LH |
| 58308F | Plug, Hole(FOR LOWER BACK) |

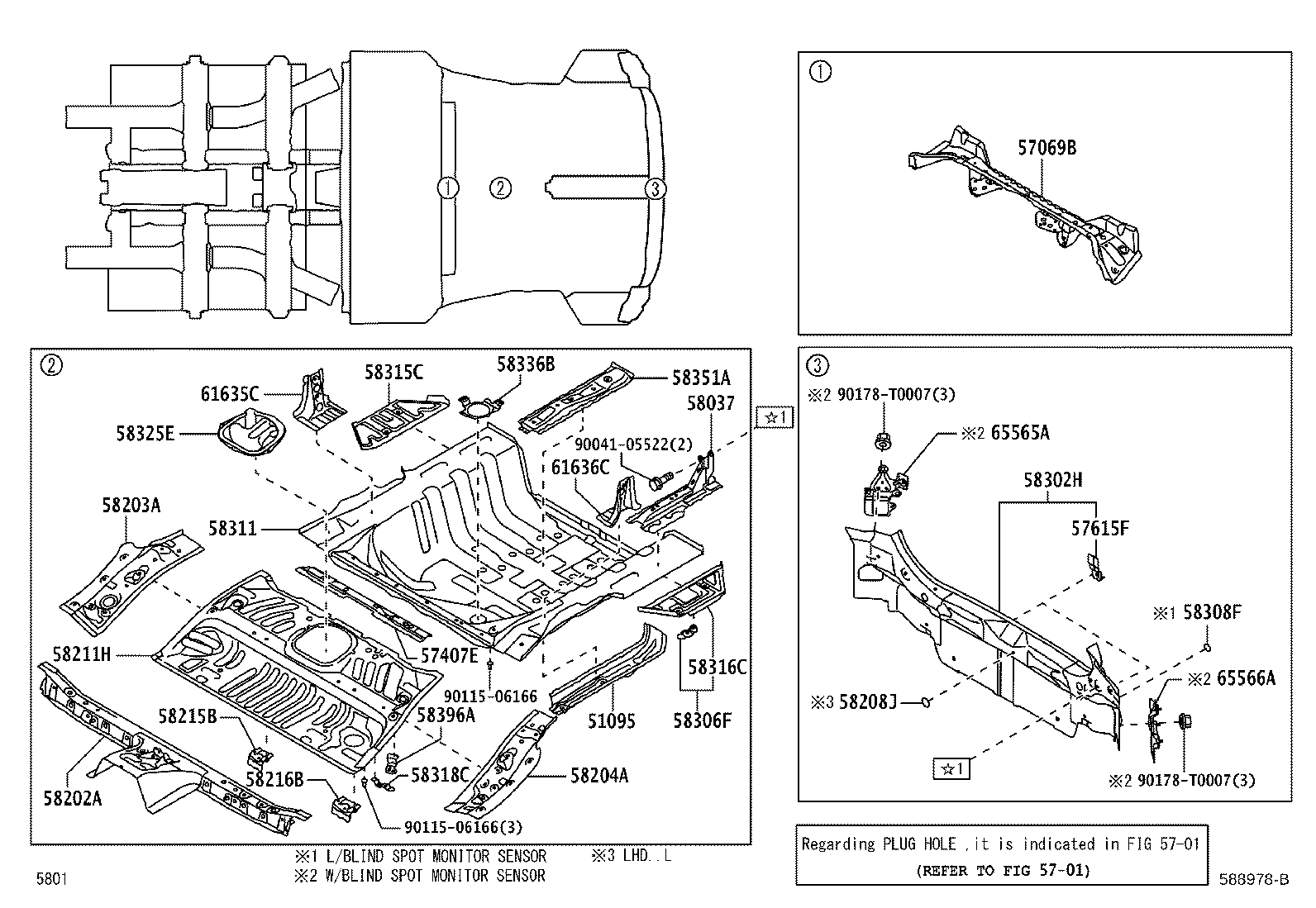

| 58311 | Pan, Rear Floor |
| 58315C | Extension, Rear Floor Side Panel, RH |
| 58316C | Extension, Rear Floor Side Panel, LH |
| 58318C | Bracket, Rear Floor Crossmember |
| 58325E | Cover, Rear Floor Service Hole |
| 58336B | Reinforcement, Rear Floor Pan |
| 58351A | Bracket, Spare Wheel Carrier |
| 58396A | Bracket, Wire Harness Clamp |
| 61635C | Brace, Quarter Wheel House, RH |
| 61636C | Brace, Quarter Wheel House, LH |
| 65565A | Patch, Side Panel Rear End, RH |
| 65566A | Patch, Side Panel Rear End, LH |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
