Toyota Yaris Cross
2023-06 → present · chassis NGC200,NYC200 · catalogue 514210 · General
Supported model
Data version 2023-09

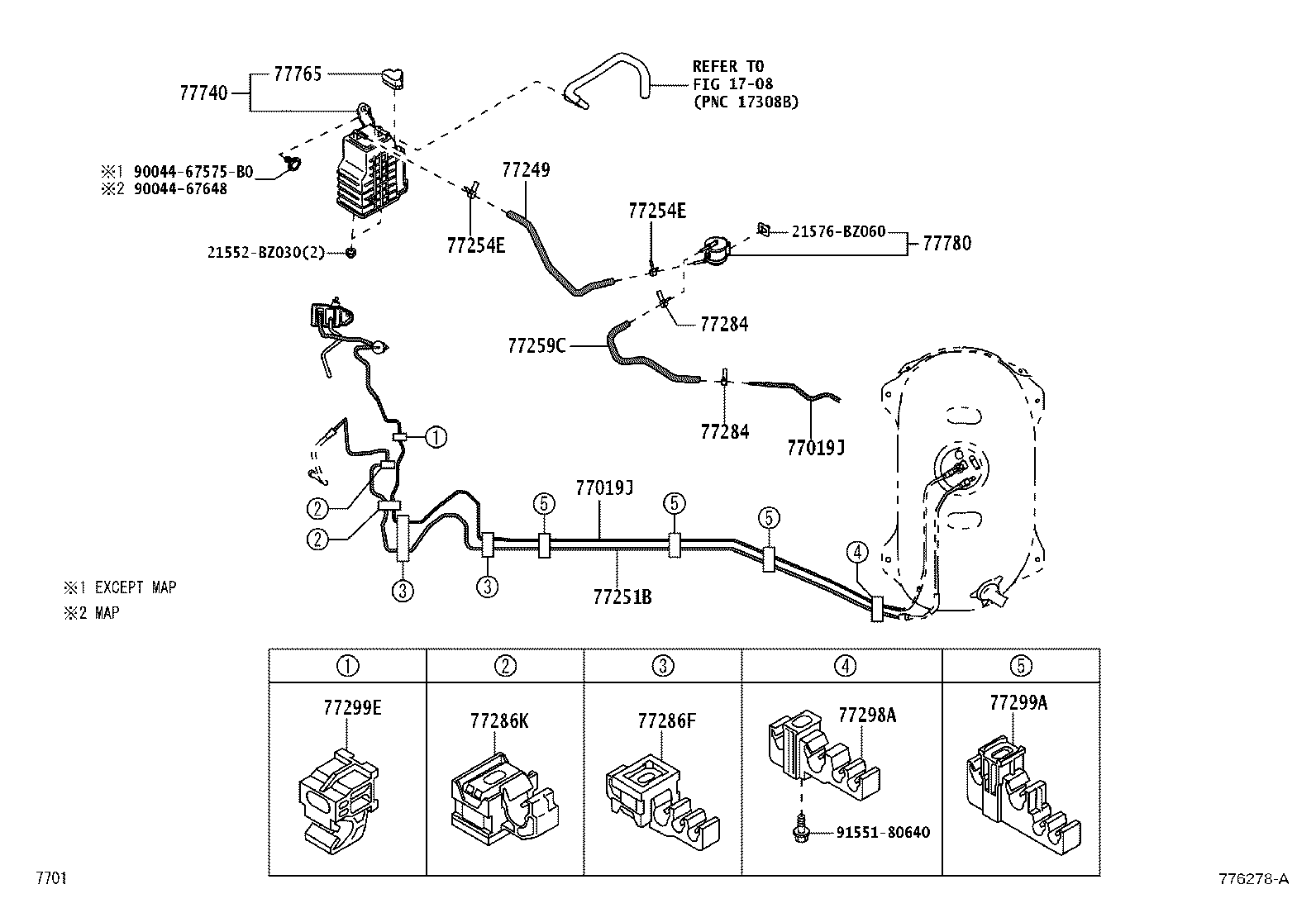

Fuel Tank & Tube
47 part groups · 11 illustrations
Part groups
| PNC | Description |
|---|---|

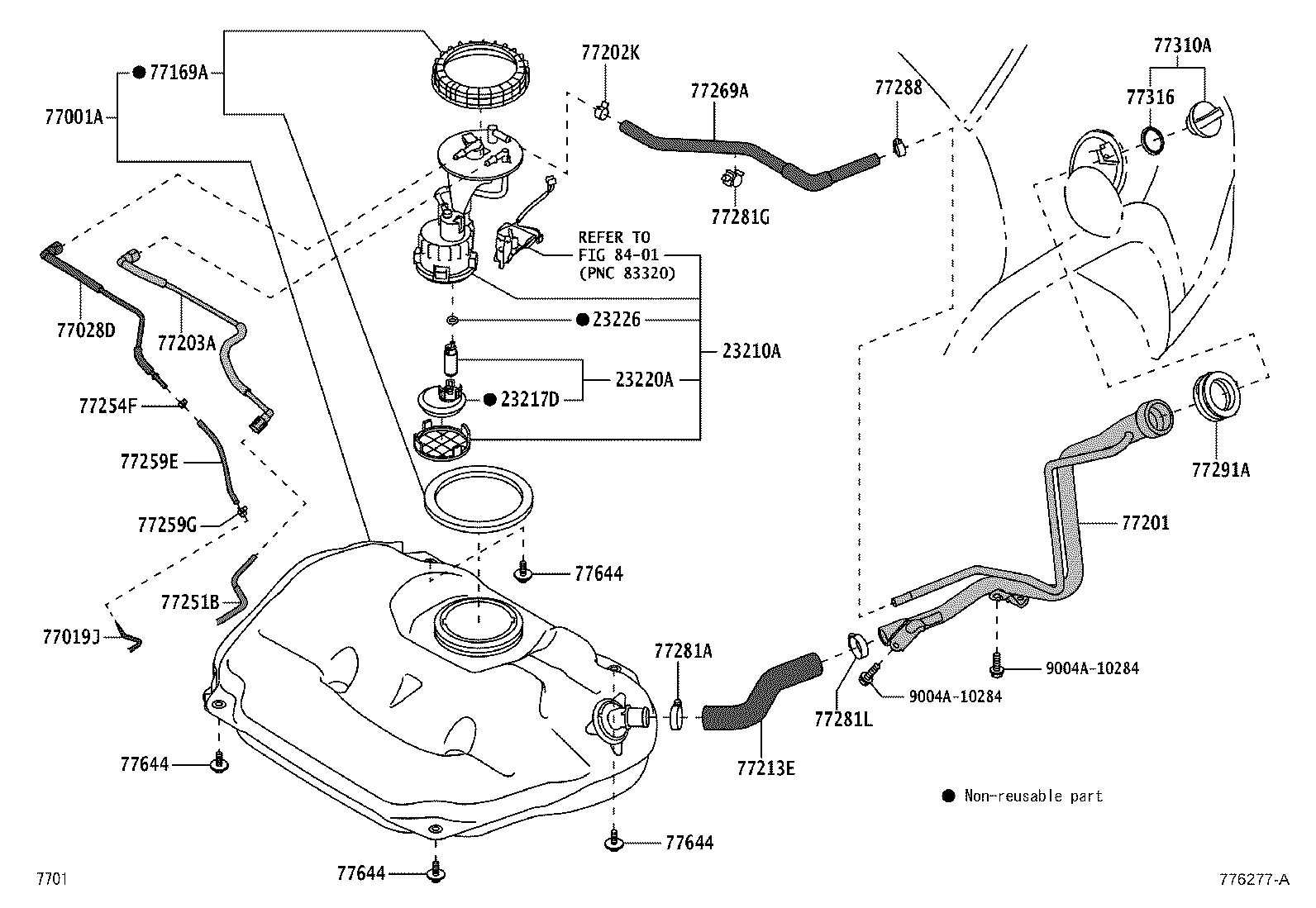

| 23210A | Pump Assy, Fuel W/Motor & Bracket |
| 23217D | Filter, Fuel Pump |
| 23220A | Pump Assy, Fuel W/Filter |
| 23226 | Ring, O(FOR FUEL PUMP) |
| 77001A | Tank Sub-assy, Fuel |

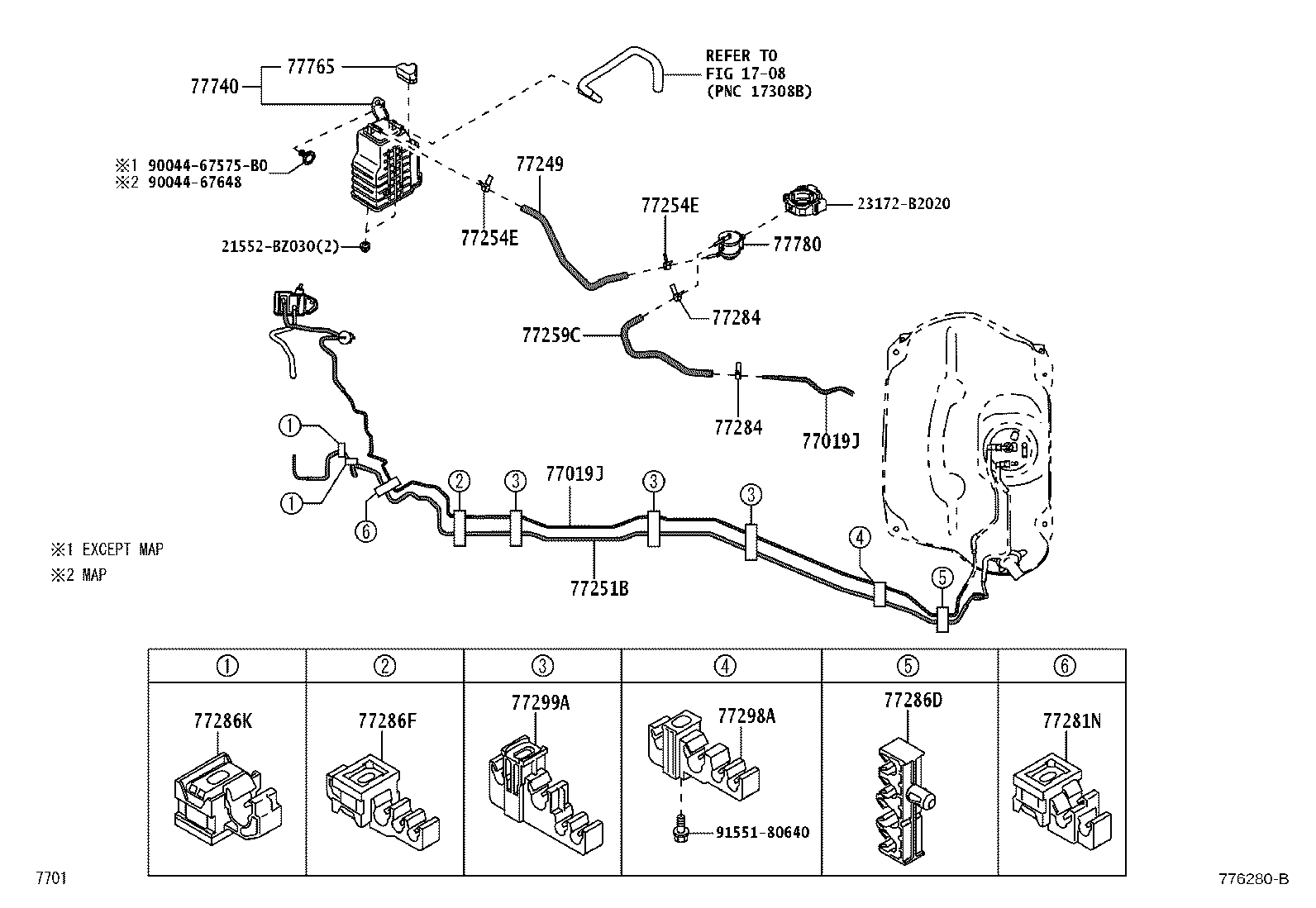

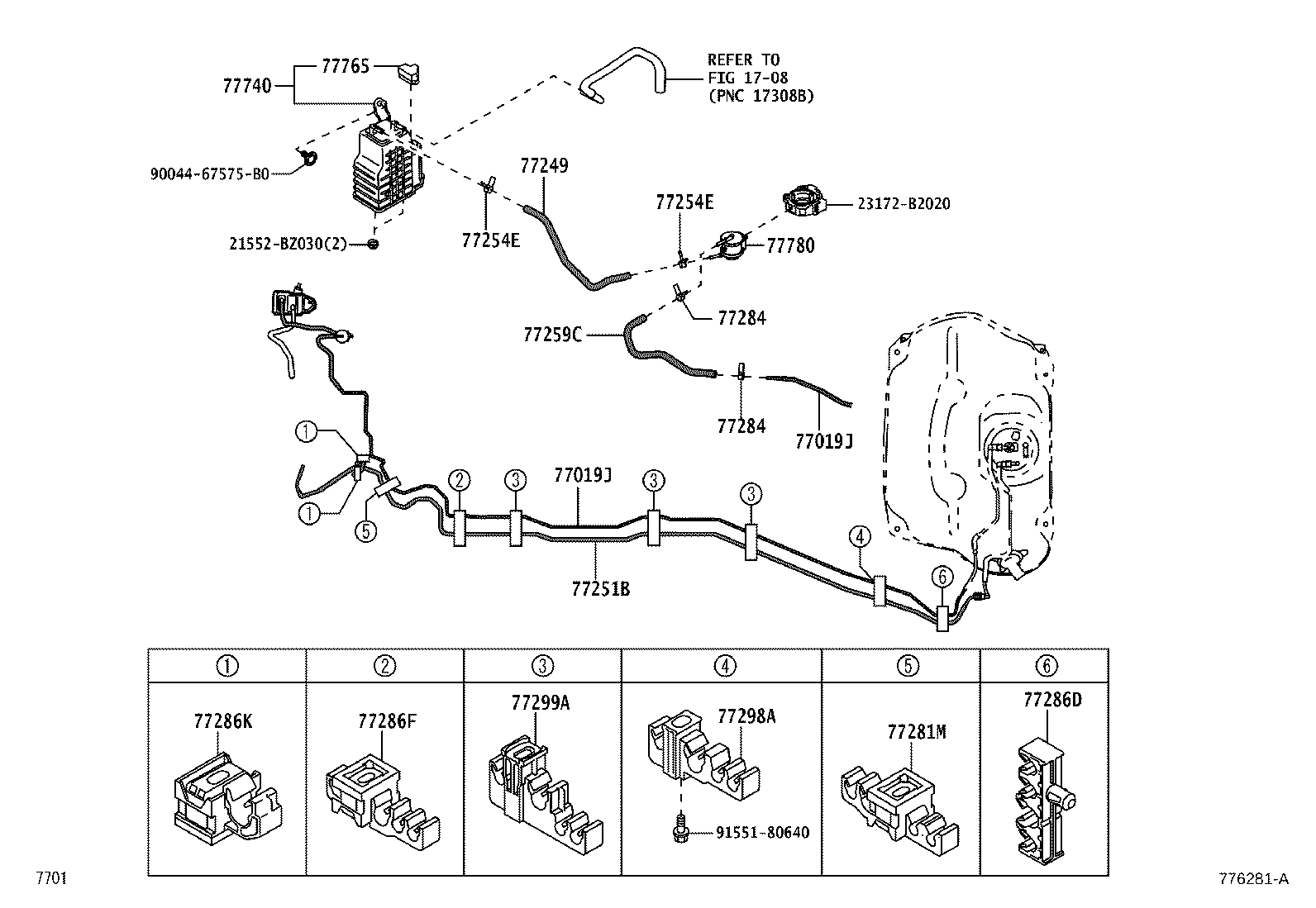

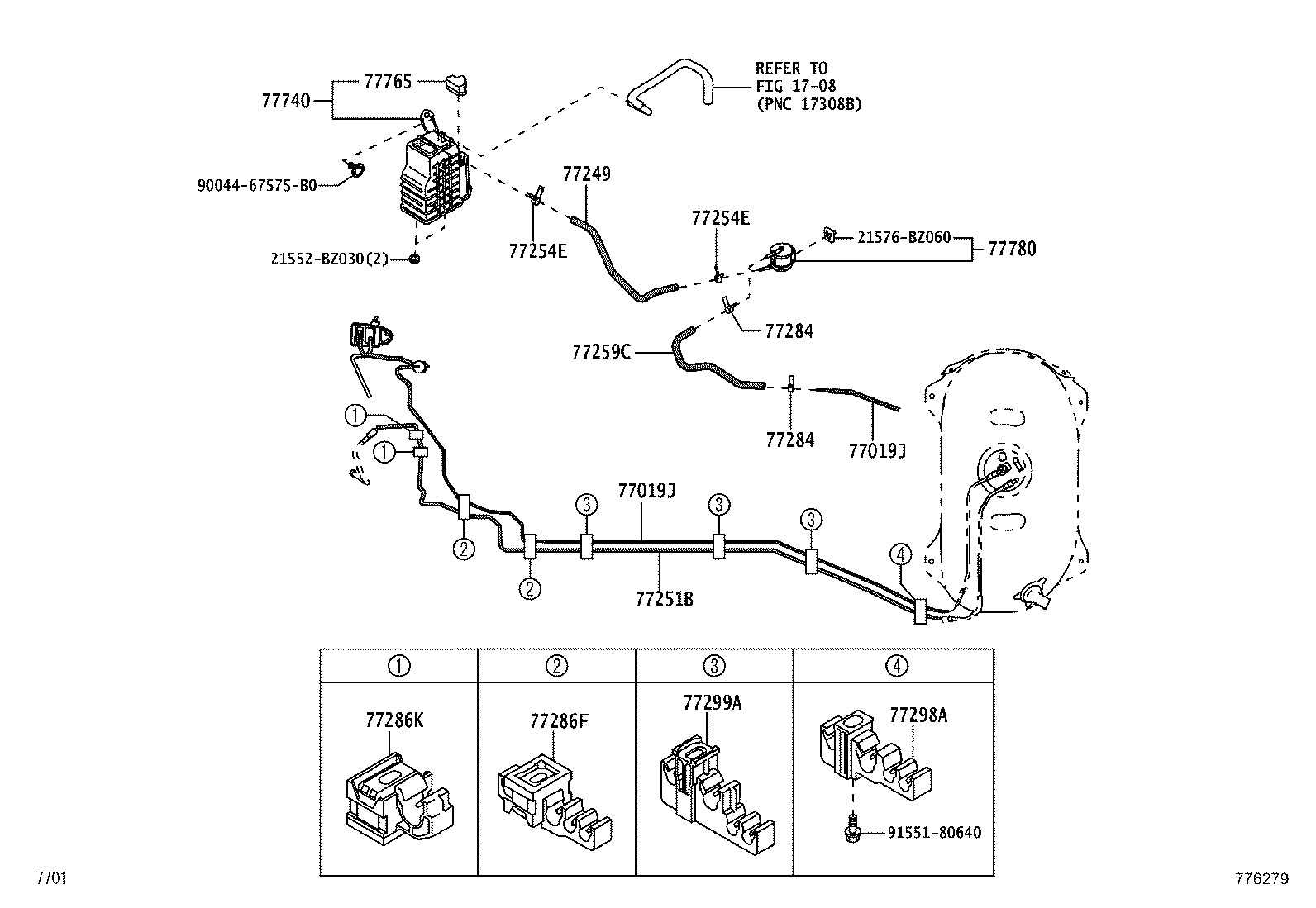

| 77019J | Tube Sub-assy, Fuel Tank TO Canister |
| 77028D | Tube Sub-assy, Fuel Emission, Rear |

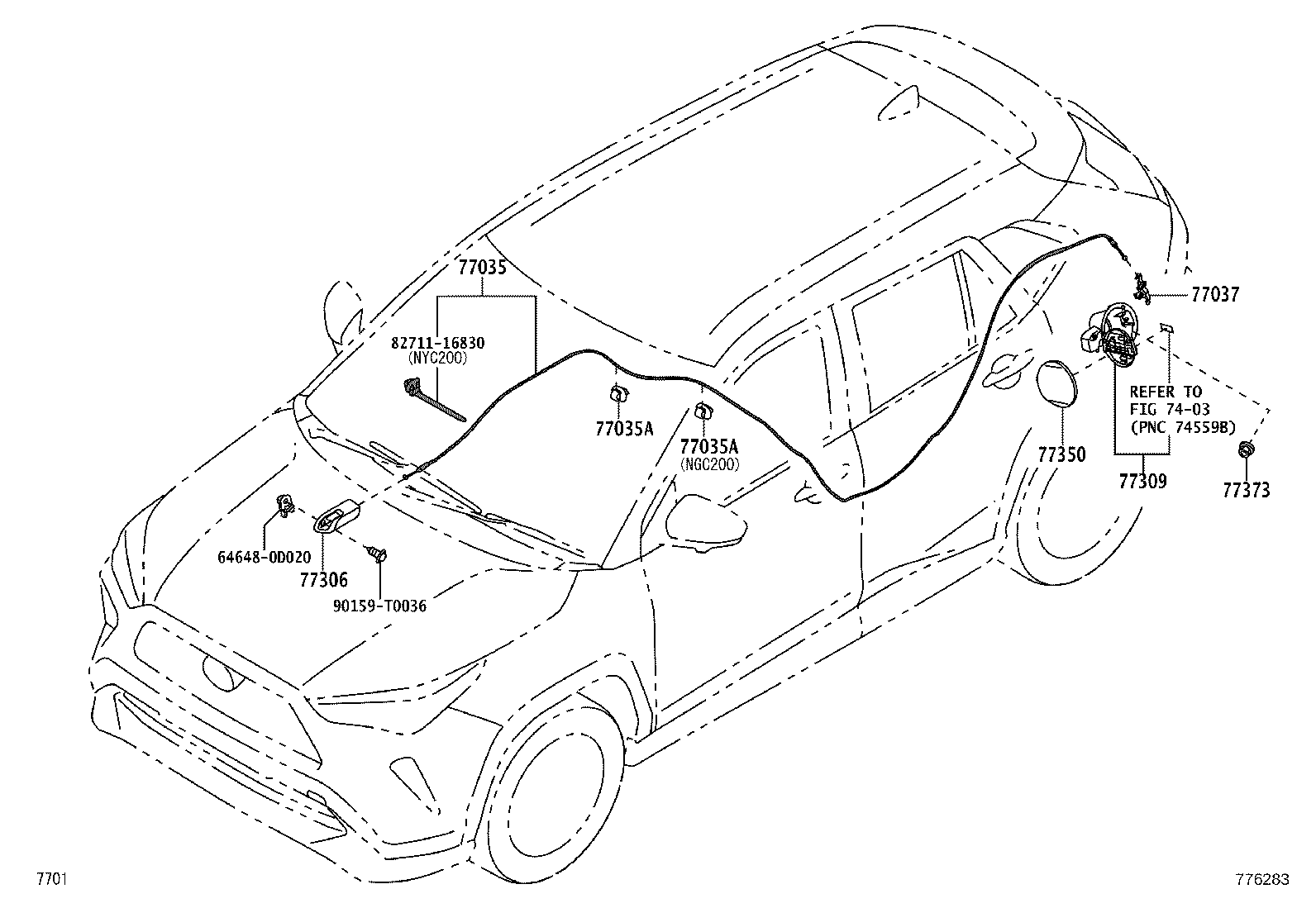

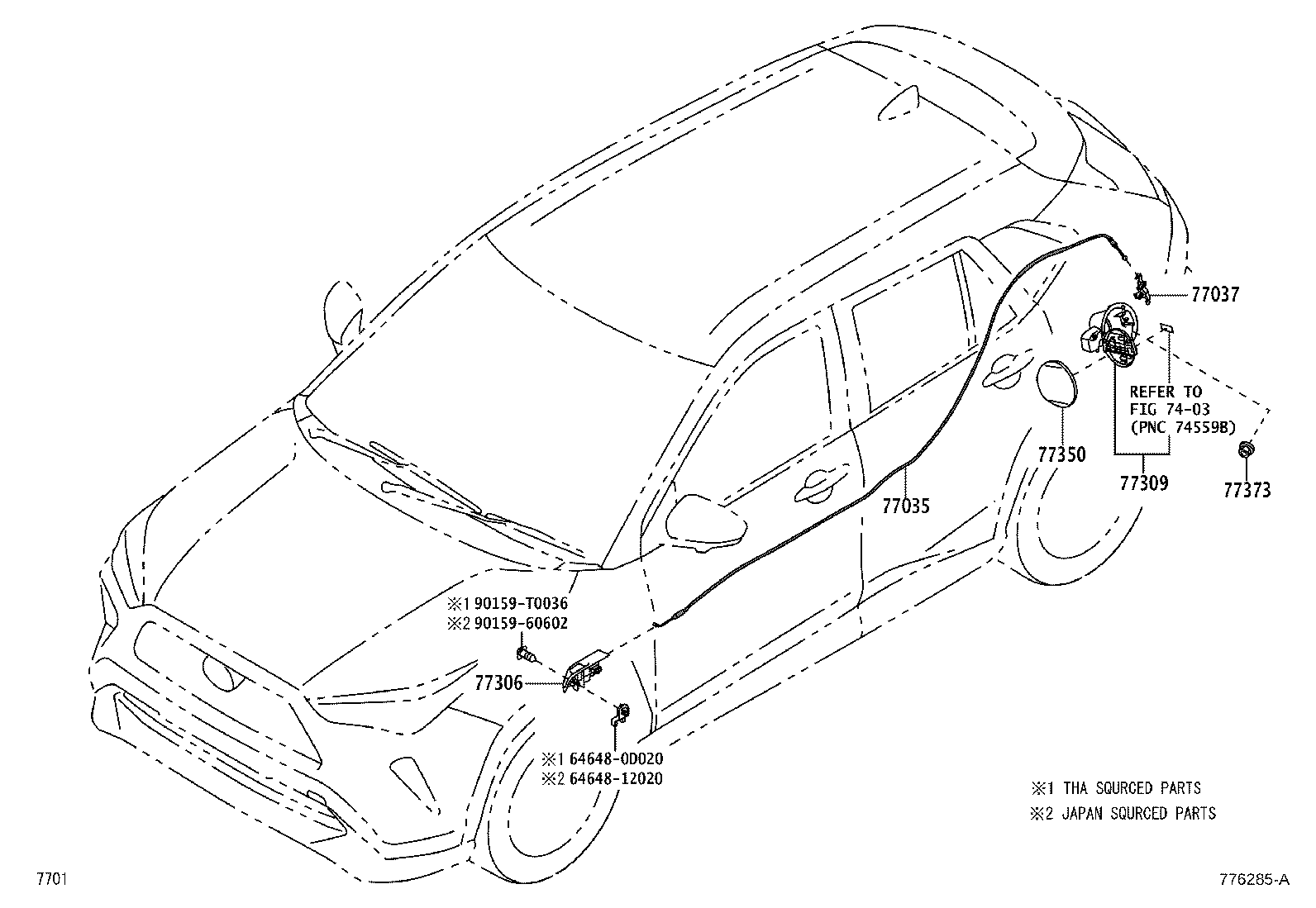

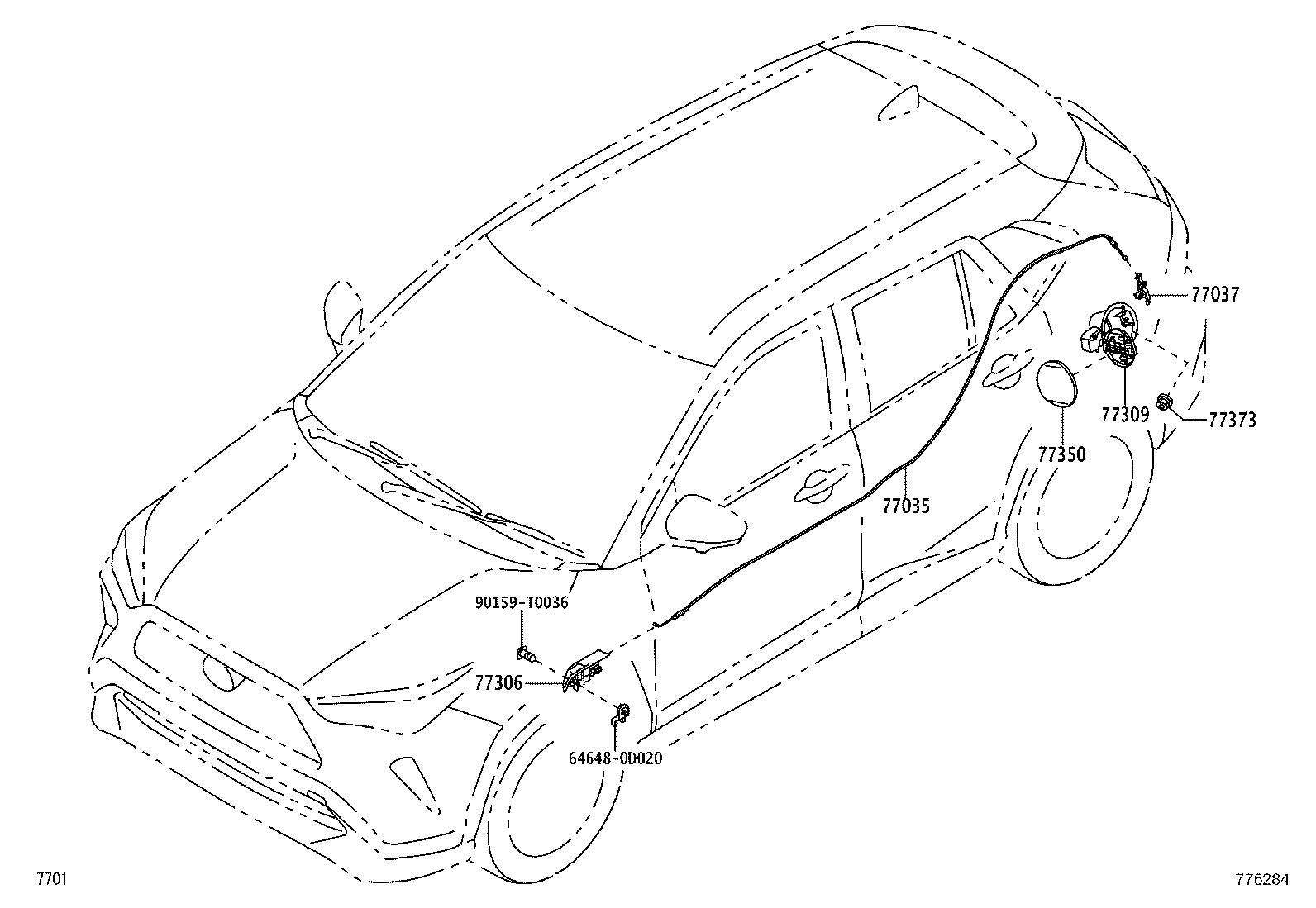

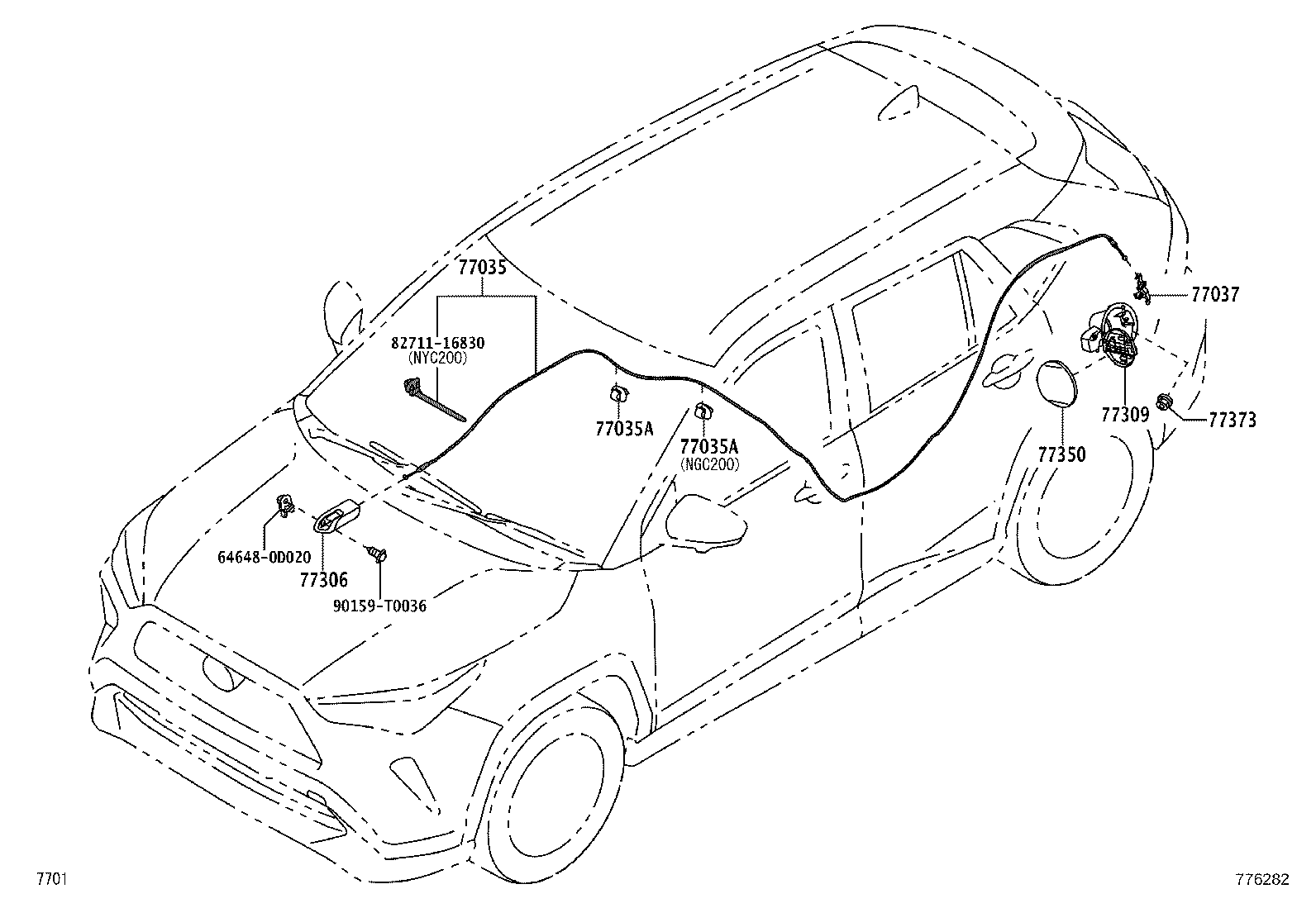

| 77035 | Cable Sub-assy, Fuel Lid Lock Control |
| 77035A | Clamp (FOR FUEL LID LOCK CONTROL CABLE) |
| 77037 | Lock Sub-assy, Fuel Filler Opening Lid |
| 77169A | Gasket, Fuel Suction Tube Set |
| 77201 | Pipe Sub-assy, Fuel Tank Inlet |
| 77202K | Clamp (FOR BREATHER HOSE) |
| 77203A | Tube Sub-assy, Fuel Suction |
| 77213E | Hose, Fuel Tank TO Filler Pipe |
| 77249 | Hose, Fuel Emission |
| 77251B | Tube, Fuel Main |
| 77254E | Clamp (FOR FUEL EMISSION HOSE) |
| 77254F | Clamp (FOR FUEL EMISSION HOSE, NO.1) |
| 77259C | Hose, Fuel |
| 77259E | Hose, Fuel |
| 77259G | Clip, Fuel Hose |
| 77269A | Hose, Fuel Tank Breather |
| 77281A | Clamp, Fuel Filler Pipe |
| 77281G | Clamp, Fuel Hose |
| 77281L | Clamp, Fuel Hose |
| 77281M | Clamp, Fuel Hose |
| 77281N | Clamp, Fuel Hose |
| 77284 | Clamp, Fuel Tube |
| 77286D | Clamp, Fuel Tube, NO.2 |
| 77286F | Clamp, Fuel Tube, NO.2 |
| 77286K | Clamp, Fuel Tube, NO.2 |
| 77288 | Clamp, Breather Hose |
| 77291A | Shield, Fuel Tank Filler Pipe |
| 77298A | Clamp, Fuel Tube, NO.4 |
| 77299A | Clamp, Fuel Tube, NO.5 |
| 77299E | Clamp (FOR CHARCOAL CANISTER PIPE) |
| 77306 | Lever Sub-assy, Fuel Lid Lock Open |
| 77309 | Hinge Sub-assy, Fuel Inlet Box Cover |
| 77310A | Cap Assy, Fuel Tank |
| 77316 | Gasket, Fuel Tank Cap |
| 77350 | Lid Assy, Fuel Filler Opening |
| 77373 | Nut, Fuel Lid Lock |
| 77644 | Bolt, Fuel Tank |
| 77740 | Canister Assy, Charcoal |
| 77765 | Protector, Charcoal Canister |
| 77780 | Valve Assy, Purge Control |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
