Toyota Highlander (CHINA)
2015-03 → present · chassis ASU5#,GSU55 · catalogue 520320 · General
Supported model
Data version 2018-05

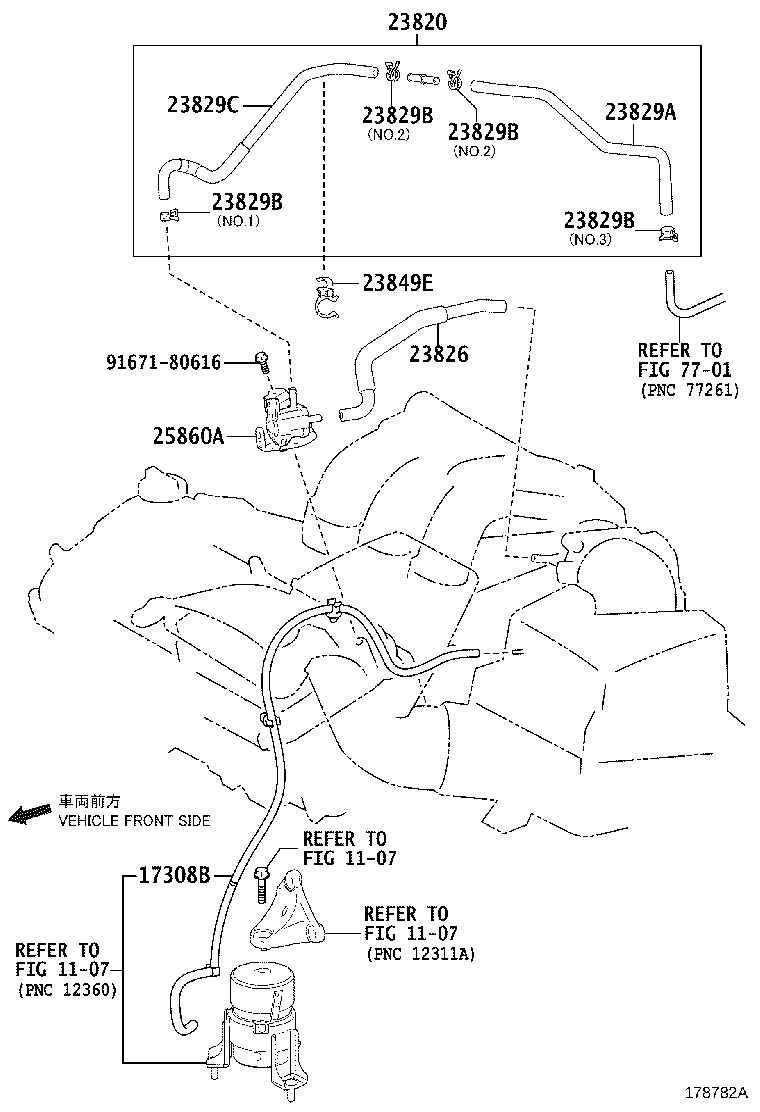

Vacuum Piping
24 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 17308B | Hose Sub-assy, Vacuum |
| 23211K | Bracket |
| 23285A | Valve, Check, NO.1 |
| 23286A | Valve, Check, NO.2 |
| 23820 | Hose Assy, Fuel Vapor Feed |
| 23826 | Hose, Fuel Vapor Feed, NO.1 |
| 23827A | Hose, Fuel Vapor Feed, NO.2 |
| 23827B | Clip(FOR FUEL VAPOR FEED HOSE, NO.2) |
| 23827E | Clip(FOR FUEL VAPOR FEED HOSE, NO.2) |
| 23827F | Hose, Fuel Vapor Feed, NO.3 |
| 23827G | Clip(FOR FUEL VAPOR FEED HOSE, NO.3) |
| 23829A | Hose, Fuel Vapor Feed |
| 23829B | Clip(FOR FUEL VAPOR FEED HOSE) |
| 23829C | Hose, Fuel Vapor Feed, NO.2 |
| 23830 | Hose Assy, Fuel Vapor Feed, NO.2 |
| 23849E | Support, Fuel Hose Clamp |
| 25719 | Tank, Vacuum Surge |
| 25760 | Hose Assy, Vacuum Transmitting |
| 25770 | Hose Assy, Vacuum Transmitting, NO.2 |
| 25780 | Hose Assy, Vacuum Transmitting, NO.3 |
| 25790 | Hose Assy, Vacuum Transmitting, NO.4 |
| 25819 | Valve Assy, Vacuum Regulating |
| 25860A | Valve, Vacuum Switching, NO.1 |
| 25860D | Valve Assy, Vacuum Switching, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
