Toyota Highlander/Kluger
2007-05 → 2013-12 · chassis GSU4# · catalogue 522320 · General
Supported model
Data version 2014-06
Floor Pan & Lower Back Panel
56 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 52161P | Piece, Rear Bumper |
| 57206A | Member Sub-assy, Front Floor Cross, NO.2 |
| 57694C | Reinforcement, Fuel Tank Mounting Bracket, LH |
| 57699B | Reinforce, Fuel Tank Mounting Bracket, NO.3 |
| 57805B | Reinforcement Sub-assy, Belt Anchor, RH |
| 57806 | Reinforcement Sub-assy, Belt Anchor, LH |
| 57831A | Reinforcement, Rear NO.1 Seat Leg, Front NO.1 |
| 57832 | Reinforcement, Rear NO.1 Seat Leg, Front NO.2 |
| 57835 | Reinforcement, Rear NO.1 Seat Leg, Rear NO.1 |
| 57836 | Reinforcement, Rear NO.1 Seat Leg, Rear NO.2 |
| 57899 | Seal, Rear Floor, Rear |
| 58111 | Pan, Front Floor |
| 58115 | Reinforcement, Front Floor Panel, Front |
| 58123A | Support, Shift & Select Lever |
| 58133B | Bracket, Front Floor Heat Insulator, NO.3 |
| 58136 | Cover, Front Floor Hole |
| 58165B | Cover, Front Floor, RH |
| 58166 | Cover, Front Floor, LH |
| 58167A | Cover, Front Floor, Center |
| 58169H | Patch, Front Floor, Rear |
| 58171 | Reinforcement, Parking Brake Base |
| 58173C | Bracket, Wiring Harness Protector |
| 58179C | Bracket, Clamp Floor |
| 58204E | Bracket Sub-assy, Front Seat |
| 58211H | Pan, Center Floor |
| 58212C | Pan, Center Floor, Front |
| 58225A | Bracket, Center Mounting |
| 58249H | Bracket, Center Floor Board Support |
| 58305J | Bracket, Spare Wheel Carrier |
| 58307 | Panel Sub-assy, Body Lower Back |
| 58309E | Plate Sub-assy, Rear Floor |
| 58311 | Pan, Rear Floor |
| 58313 | Panel, Rear Floor Side, RH |
| 58314 | Panel, Rear Floor Side, LH |
| 58315 | Extension, Rear Floor Panel |
| 58321E | Plate, Rear Bumper Arm Support, RH |
| 58322H | Plate, Rear Bumper Arm Support, LH |
| 58323E | Reinforcement, Rear Bumper Arm Support, RH |
| 58324D | Reinforcement, Rear Bumper Arm Support, LH |
| 58325E | Cover, Rear Floor Service Hole |
| 58331F | Bracket, Rear Floor Heat Insulator, NO.3 |
| 58335C | Plate, Floor Side, Front RH |
| 58336C | Plate, Floor Side, Front LH |
| 58355C | Bracket, Rear Bumper Arm |
| 58385H | Bracket, Rear Bumper Cover, NO.1 |
| 58386B | Bracket, Rear Bumper Cover, NO.2 |
| 58569E | Cover, Front Floor Caution Plate |

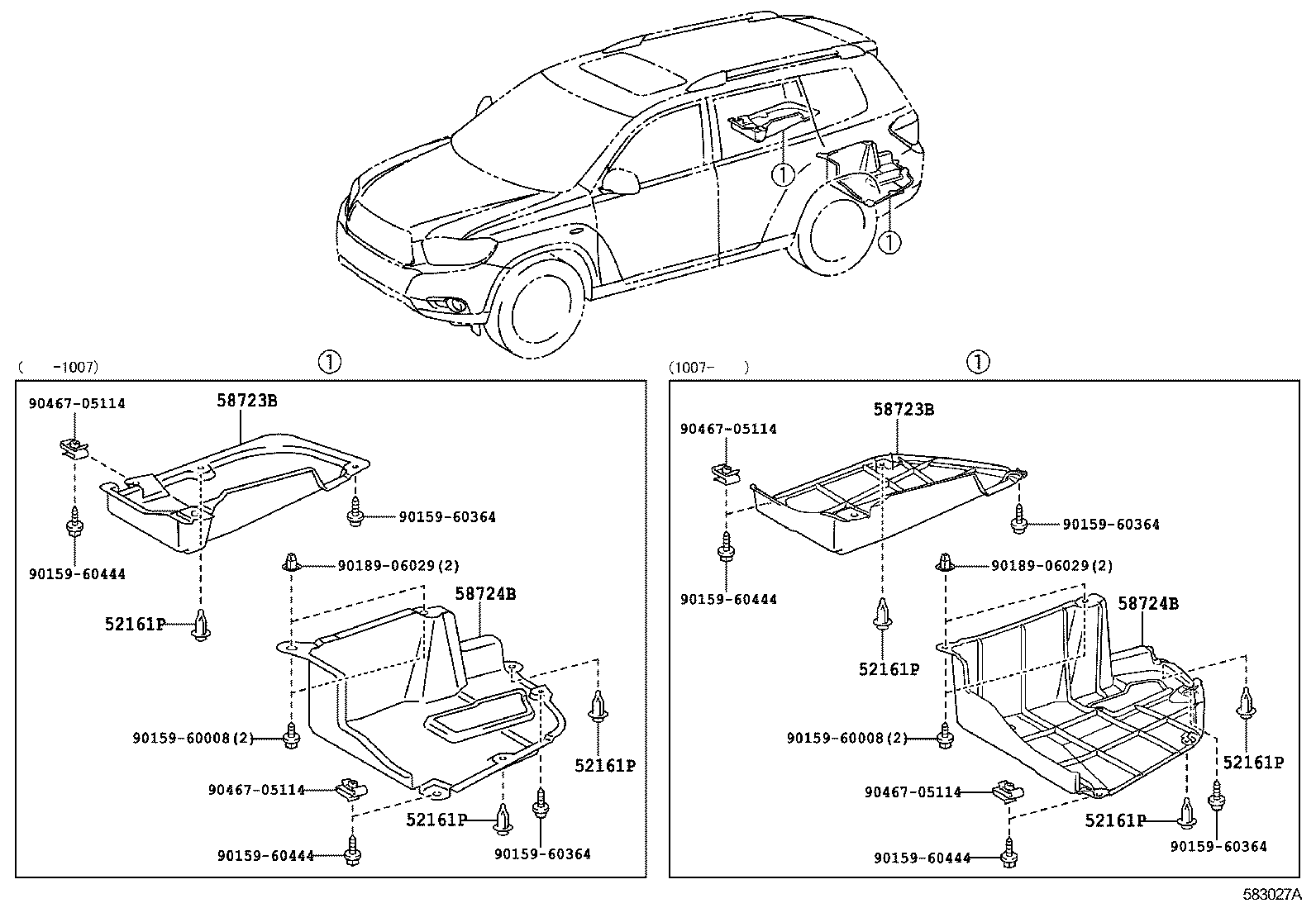

| 58723B | Protector, Luggage Compartment Side Cover, NO.1 |
| 58724B | Protector, Luggage Compartment Side Cover, NO.2 |

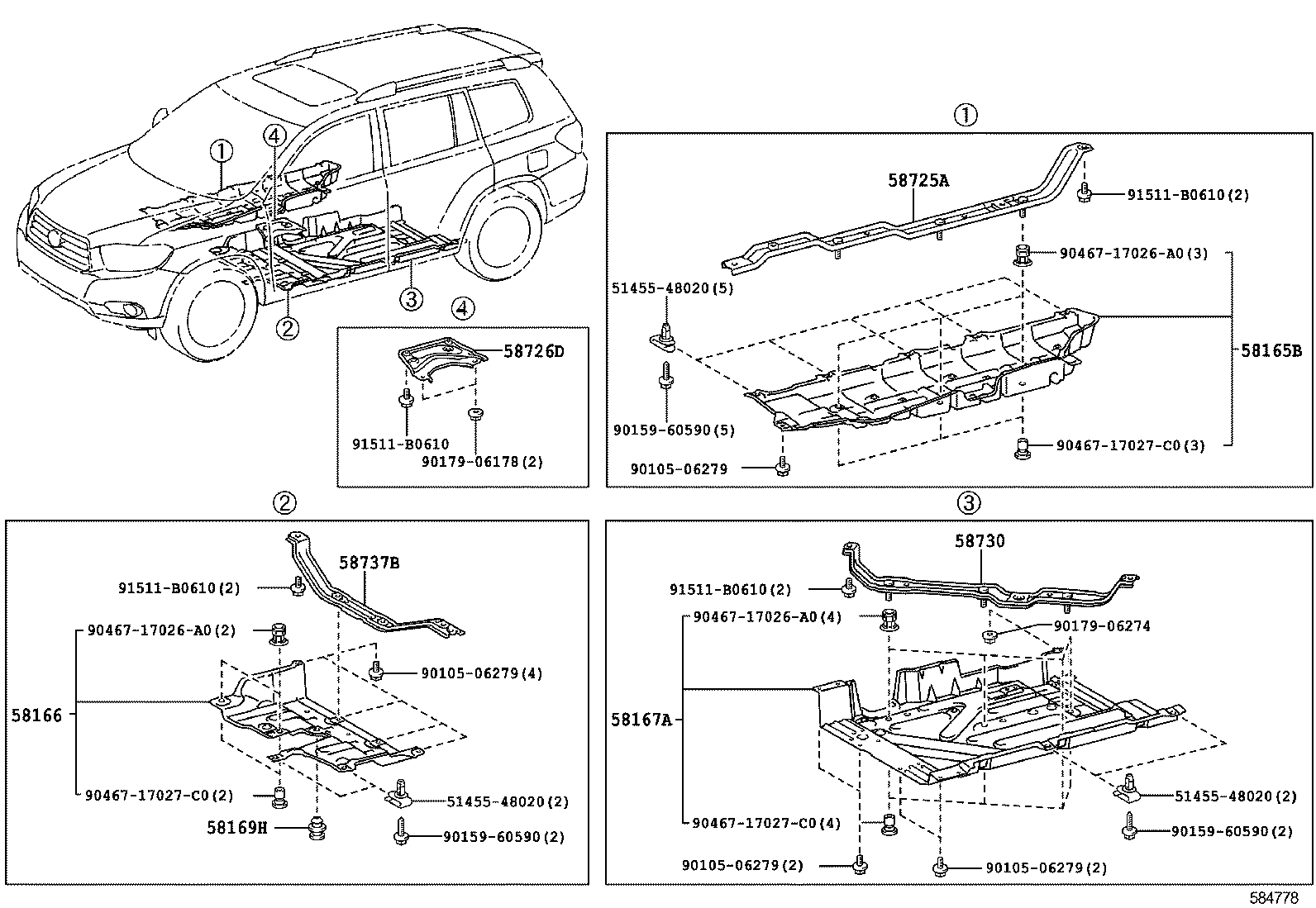

| 58725A | Stay, Engine Service Cover |
| 58726D | Stay, Engine Service Cover Catch, Rear LH |
| 58730 | Cover Assy, Engine Service, Rear |
| 58737B | Bracket, Engine Service Cover |
| 59303 | Panel Sub-assy, 3RD Seat Floor Side, RH |
| 59304 | Panel Sub-assy, 3RD Seat Floor Side, LH |
| 59305 | Member Sub-assy, 3RD Seat Floor Cross |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
