Toyota Highlander/Kluger
2007-05 → 2013-12 · chassis GSU4# · catalogue 522320 · General
Supported model
Data version 2014-06

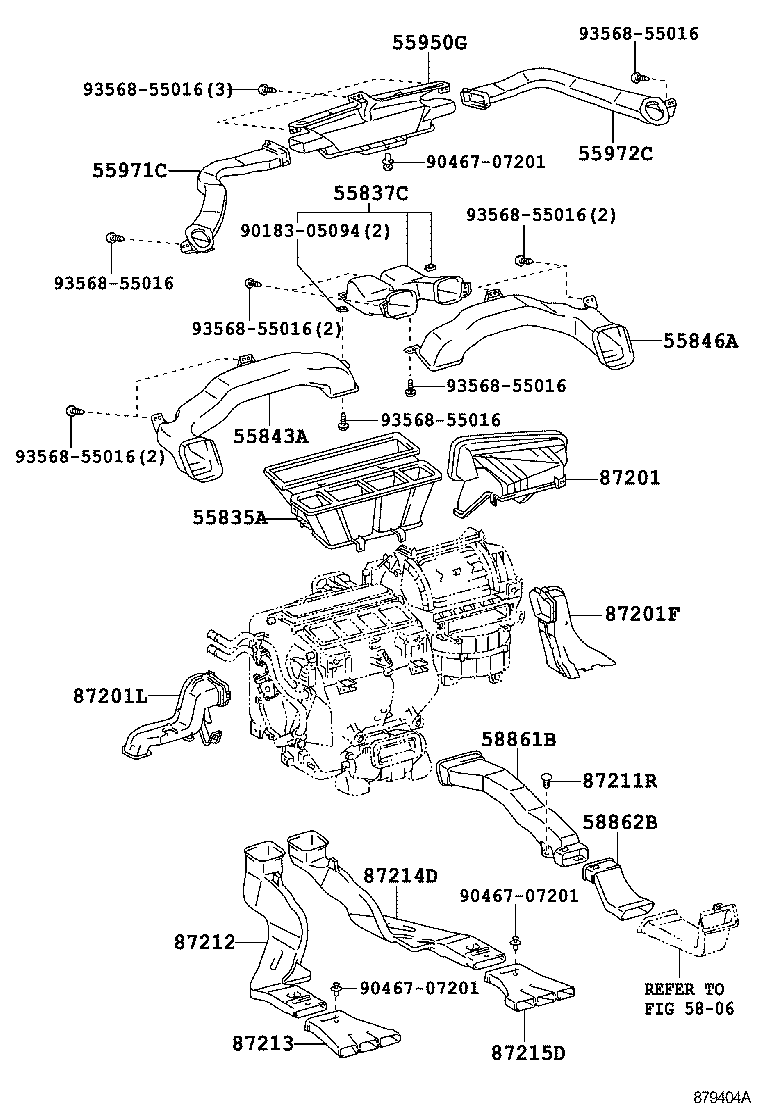

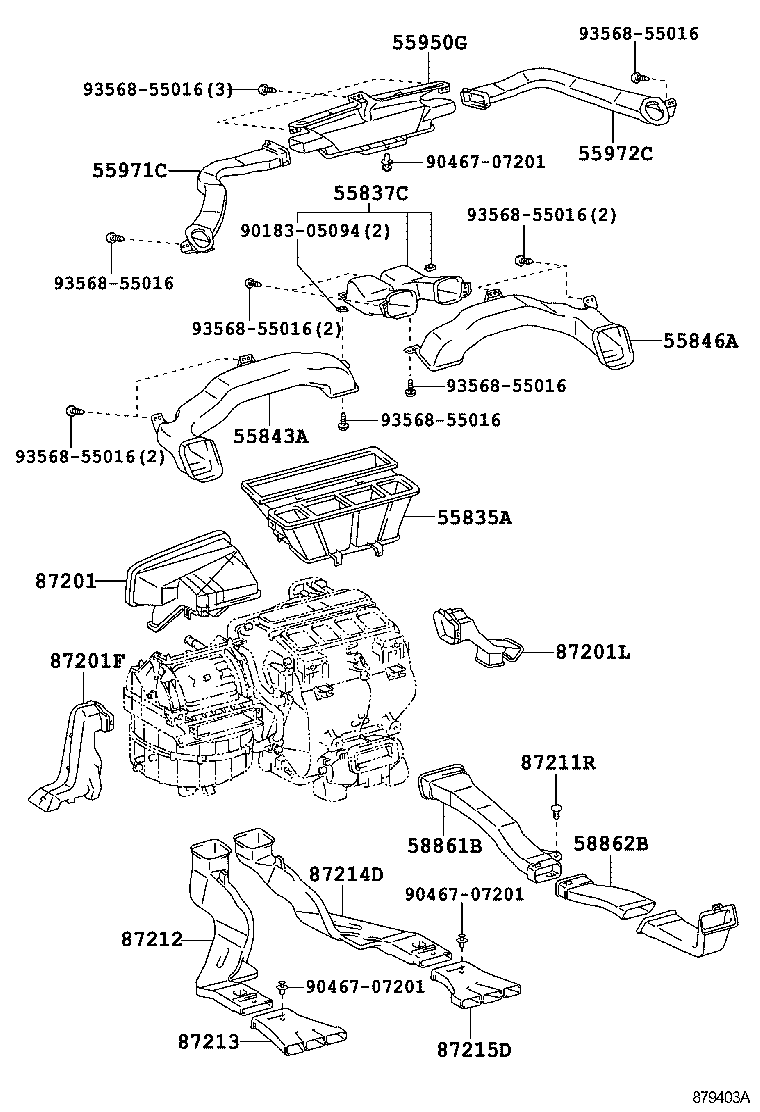

Heating & Air Conditioning - Control & Air Duct
33 part groups · 6 illustrations
Part groups
| PNC | Description |
|---|---|
| 55835A | Duct, Heater TO Register, Center |
| 55837C | Duct, Heater TO Register Center Sub |
| 55843A | Duct, Heater TO Register, NO.1 |
| 55846A | Duct, Heater TO Register, NO.4 |

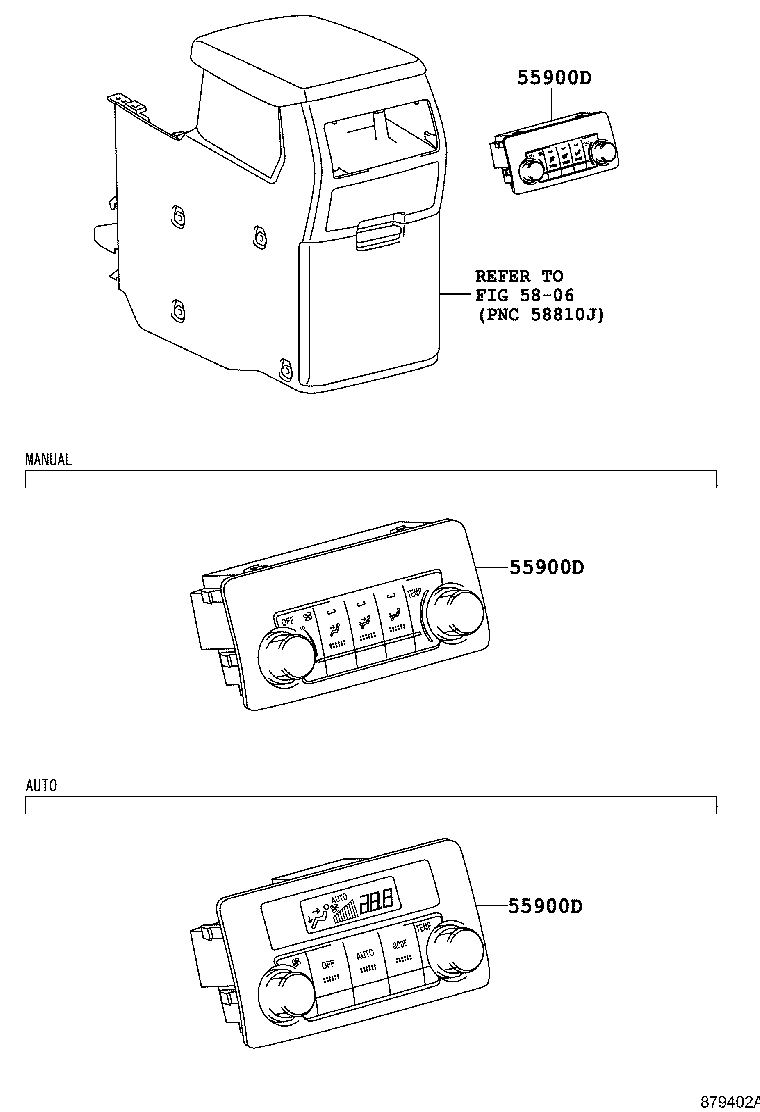

| 55900 | Control Assy, Air Conditioner |
| 55900D | Control Assy, Air Conditioner, NO.2 |
| 55950G | Nozzle Assy, Defroster |
| 55971C | Duct, Side Defroster Nozzle, NO.1 |
| 55972C | Duct, Side Defroster Nozzle, NO.2 |
| 58861B | Duct, Console Box, NO.1 |
| 58862B | Duct, Console Box, NO.2 |

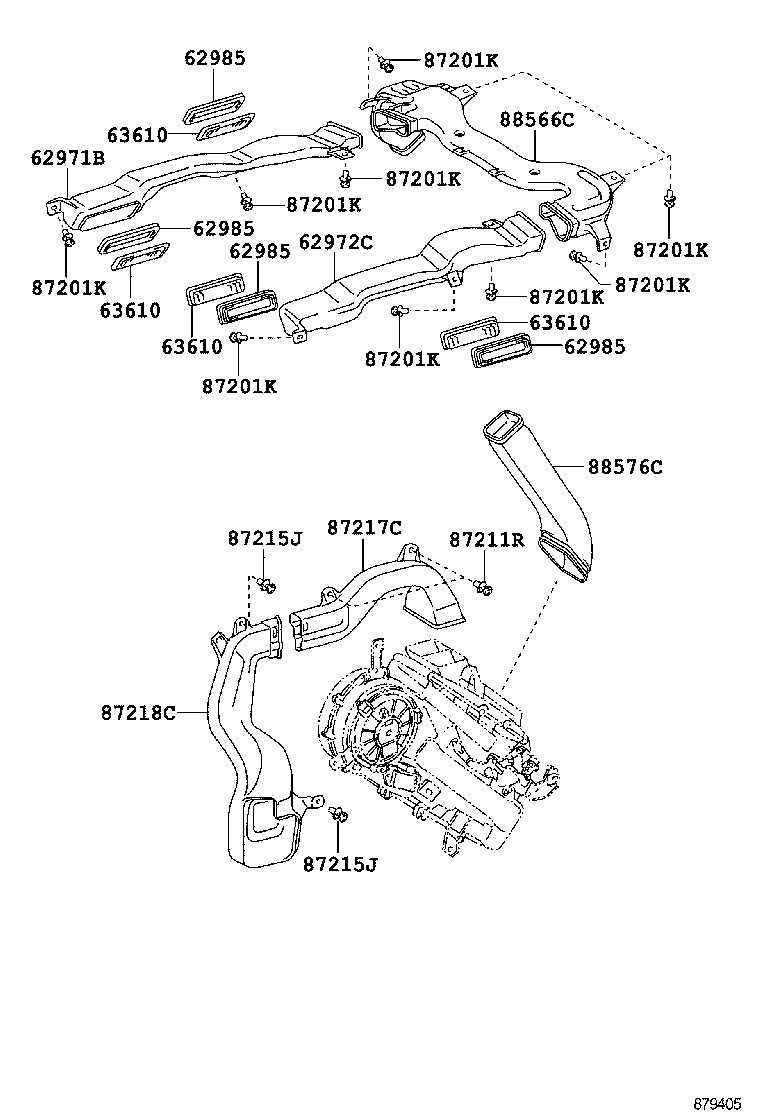

| 62971B | Duct, Roof Side Air, NO.1 RH |
| 62972C | Duct, Roof Side Air, NO.1 LH |
| 62985 | Register, Roof Side Air Outlet |
| 63610 | Register Assy, Air Outlet, NO.1 |
| 87201 | Duct Sub-assy, Air, NO.1 |
| 87201F | Duct Sub-assy, Air, NO.3 |
| 87201K | Clip (FOR AIR DUCT) |
| 87201L | Duct Sub-assy, Air, NO.4 |
| 87211R | Clip, Air Duct |
| 87212 | Duct, Air, Rear NO.1 |
| 87213 | Duct, Air, Rear NO.2 |
| 87214D | Duct, Air, Rear NO.3 |
| 87215D | Duct, Air, Rear NO.4 |
| 87215J | Clip (FOR AIR REAR DUCT) |
| 87217C | Duct, Air, Rear NO.5 |
| 87218C | Duct, Air, Rear NO.6 |
| 88566C | Duct, Cooler Air, NO.3 |
| 88576C | Duct, Cooler Air, NO.1 |

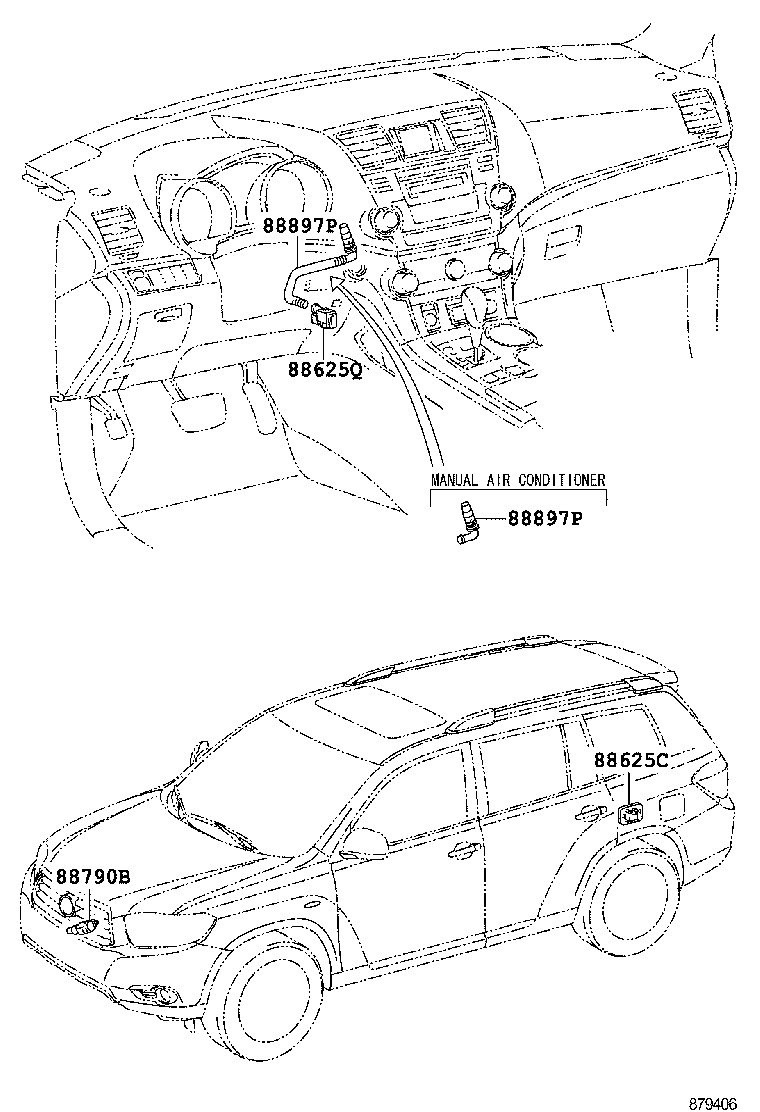

| 88625C | Thermistor, Cooler |
| 88625Q | Thermistor, Cooler (ROOM TEMP. SENSOR) |
| 88790B | Thermistor Assy |
| 88897P | Aspirator |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
