Toyota Lexus NX Series
2014-07 → 2021-09 · chassis AGZ1#,AYZ1#,ZGZ1# · catalogue 527310 · General
Supported model
Data version 2022-11

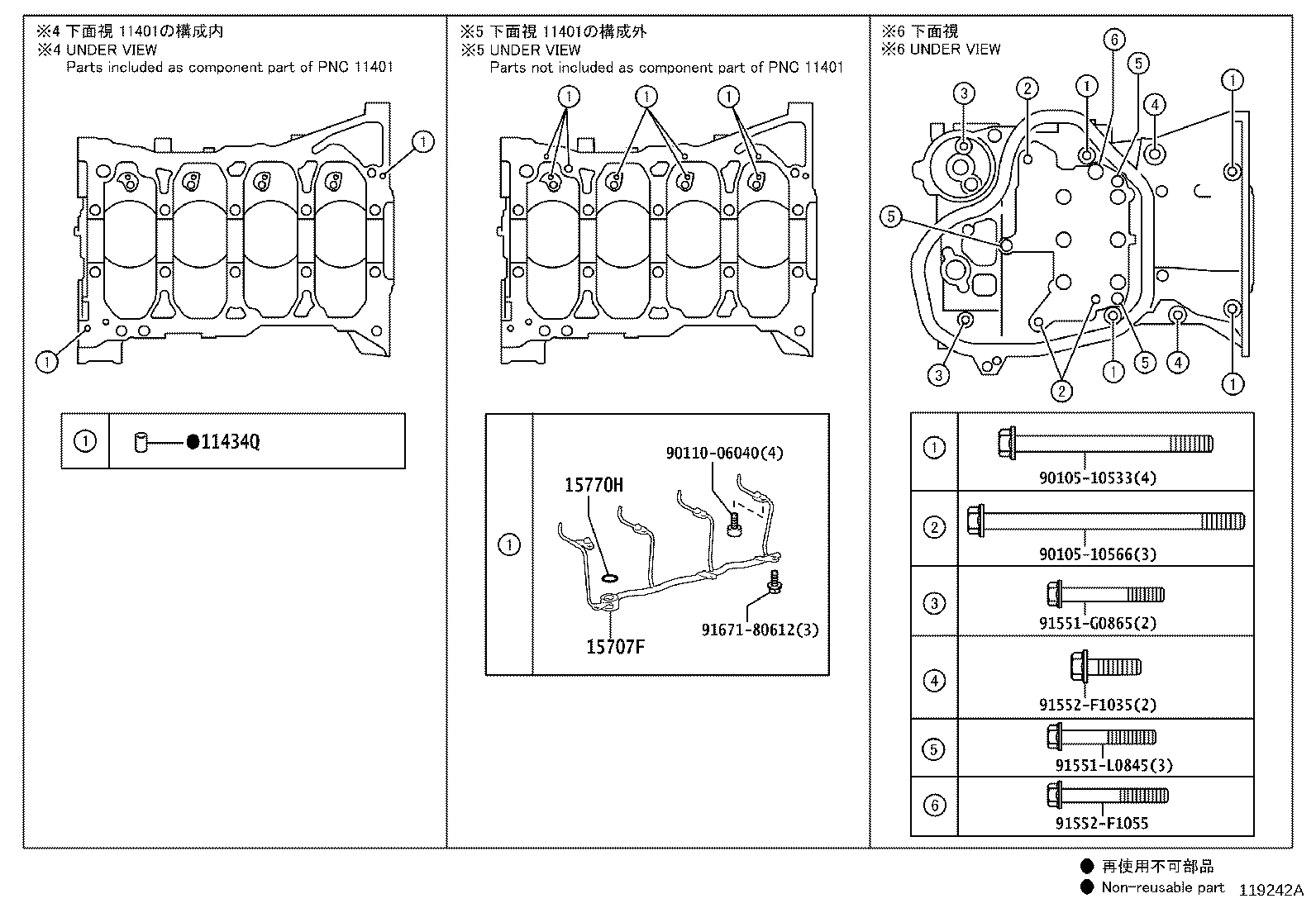

Dashed callouts are standard fasteners the factory draws but does not list
as separate parts — there is no part number behind them.
| Part number | Description | Fitment | Price | |
|---|---|---|---|---|
| 11434Q — Pin, Straight(FOR CRANKCASE) | ||||
| 90250-06003 note |
Pin, Straight(FOR CRANKCASE)
2014-07 → 2017-09
ended
|
2ARFXE,8ARFTS AGZ1#,AYZ1# | — | |
| 90250-06003 note |
Pin, Straight(FOR CRANKCASE)
2017-09 → 2020-04
ended
|
8ARFTS AGZ1# CHI | — | |
| 90250-06003 note |
Pin, Straight(FOR CRANKCASE)
2017-09 → —
|
2ARFXE AYZ1#;8ARFTS AGZ1# ARL,GCC,GEN | — | |
| 15707F — Pipe Sub-assy, Oil | ||||
| 15707-36030 |
Pipe Sub-assy, Oil
2014-12 → 2017-09
ended
|
8ARFTS AGZ1# | — | |
| 15707-36030 |
Pipe Sub-assy, Oil
2017-09 → 2020-04
ended
|
8ARFTS AGZ1# CHI | — | |
| 15707-36030 |
Pipe Sub-assy, Oil
2017-09 → —
|
8ARFTS AGZ1# ARL,GCC,GEN | — | |
| 15770H — Gasket(FOR OIL PIPE) | ||||
| 11496-36030 |
Gasket(FOR OIL PIPE)
2014-12 → 2017-09
ended
|
8ARFTS AGZ1# | — | |
| 11496-36030 |
Gasket(FOR OIL PIPE)
2017-09 → 2020-04
ended
|
8ARFTS AGZ1# CHI | — | |
| 11496-36030 |
Gasket(FOR OIL PIPE)
2017-09 → —
|
8ARFTS AGZ1# ARL,GCC,GEN | — | |
No quantity column: the factory catalogue records which parts a vehicle
takes, never how many.
